Монтаж вентилируемого фасада из керамогранита. Штукатурка и армирование поверхности

Монтаж вентилируемого фасада из керамогранита. Штукатурка и армирование поверхности

Для плитки, которая устанавливается на клей, требуется наличие ровной и однородной основы. Стены дома, особенно при солидном возрасте постройки, могут иметь большое количество различных изъянов — трещин, вмятин, расслоившихся или осыпающихся участков. Кроме того, на поверхности стены может быть установлен наружный утеплитель, требующий нанесения поверх себя плотного слоя для укладки плитки.

Наилучшей основой признается слой штукатурки. Если он наносится на жесткое основание, то можно обойтись без армирования, но если производится оштукатуривание относительно мягкого утеплителя, или стеновой материал рыхлый и склонен к осыпаниям, то для прочности или устойчивости штукатурки к механическим воздействиям потребуется использовать армирующую сетку.

Используется металлическая или стеклотканевая сетка, которую устанавливают на утеплитель или на стену и поверх нее наносят слой штукатурки.

ВАЖНО!
При использовании маяков (направляющих) для выравнивания поверхности слоя штукатурки армирующая сетка устанавливается заранее, до монтажа маяков.

Необходимо понимать, что наличие сетки не спасает от появления трещин, не укрепляет материал стены. Сетка служит для большей прочности именно штукатурки, не способствуя прочности сцепления со стеновыми материалами. Поэтому на проблемных стенах перед оштукатуриванием следует максимально удалить все непрочные участки, после чего надо нанести слой грунтовки глубокого проникновения.

При штукатарке по утеплителю прежде всего надо нанести слой раствора на него зубчатым шпателем, слегка вдавить в него сетку, затем, поверх него, нанести еще один слой. Тогда сетка окажется внутри слоя, что позволит ей в максимальной степени выполнять свои функции.

Вентилируемый фасад из керамогранита узлы dwg. Содержание:

Конструктивные решения примыкания НВФ к оконному проему

Конструктивные решения примыкания НВФ к оконному проему (окно "на выносе")

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу со структурным остеклением

Перечень узлов:

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (отлив)

Горизонтальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (отлив)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (отлив)и т.д.

Устройство вентилируемых фасадов с облицовкой плитами из керамогранита. Монтаж вентилируемого фасада из керамогранита

Наверное, многие задаются вопросом о том, что такое вентилируемый фасад из керамогранита и для чего он предназначен. Ответ довольно прост — он нужен для защиты здания от внешних воздействий.

Каждый наверняка видел, как фасад здания покрывается трещинами, как от него отслаиваются облицовочные материалы, начинаются подтеки и прочие разрушения. В основном на это влияют температура, влажность, осадки, чрезмерная жара или холод.



Вентилируемые фасады из керамогранита как раз предназначены для того, чтобы защитить облицовку передней части здания от подобных разрушений.

Сам монтаж представляет собой создание защитного слоя, который принимает на себя все удары погодных условий.

Ни штукатурка, ни кирпич, ни какой-либо другой облицовочный материал не способны настолько надежно защитить здание, как система вентилируемого фасада из керамогранита.

Устройство вентилируемого фасада из керамогранита

Подобные керамические фасады представляют собой дополнительную стену, находящуюся на некотором расстоянии от основной.

Крепится она специальным образом, что создает защиту основной конструкции от прямого воздействия внешних природных факторов.

Оставшийся зазор между стенами создает искусственную вентиляцию, которая отлично защищает дом от влаги, сырости и плесени. Основную защитную функцию выполняет керамогранит, который не подвержен никаким негативным воздействиям.

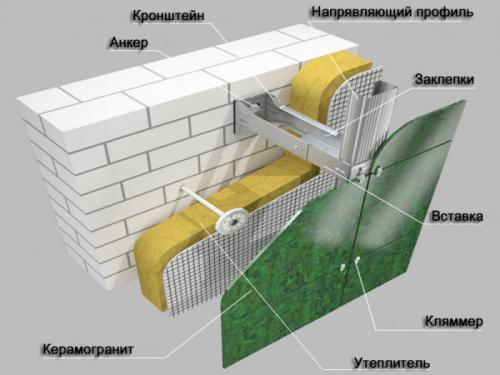

Система устройства фасада из керамогранита наглядно показана на фото (рис. 1). Схема конструкции довольно проста и состоит из следующих элементов:

• основной профиль (Г-профиль);
• слой утепления;
• кляммер;
• П-профиль (фиксирующий утеплитель);
• плитка из керамогранита.

Все профили сделаны из нержавеющей стали или покрыты полимерным покрытием. Таким образом, им не будут страшны ни коррозия, ни влага.

А образовавшийся зазор между основным и внешним фасадом позволит создать естественное вентилируемое пространство, которое позволяет “дышать” дому.

Обшивка из керамогранитной плитки может как приклеиваться к основному профилю, так и крепиться с помощью скрытых в пазах штифтов.

В качестве утеплителя используется минеральная вата, которая должна согласно действующим нормативам занимать около трети всего вентилируемого пространства. Однако это количество может варьироваться в зависимости от размеров здания и местного климата.

Керамогранитный фасад: преимущества

Некоторые могут задать вопрос: есть ли другие выгодные стороны от монтажа такого фасада? Их достаточно много, и некоторые из них, как ни странно, никак не связаны с техническими характеристиками.

Защита стен от плохих погодных условий, в частности, от дождя, ветра, снега, мороза, обильных осадков и т. д.

Вентиляция искореняет осадочную влагу с поверхности фасада, что предотвращает возникновение плесени, грибка, процессов гниения и прочих проблем, связанных с излишней влажностью.

Уменьшение затрат, связанных с эксплуатацией здания.

Придание фасаду совершенно нового облика, обновление дизайна.

Дополнительная защита конструкции от огня из-за отсутствия горючих веществ в конструкции фасада.

Создание звукоизоляции за счет плотного слоя керамогранита, защищающего от шума на улице.

Гарантия, что срок службы составит 20 — 30 лет (если монтаж осуществлен верно).

Устойчивость к химическим веществам. Это означает, что можно мыть фасад с помощью обычных моющих средств.

Экологическая чистота материала — немаловажный плюс в нынешнее время.

Выбор абсолютно любой цветовой фактуры.

Монтаж осуществляется крайне просто за счет геометрической правильности плитки.

Материалы и инструменты

Большую роль в монтаже играет выбор качественного материала для работы, который обеспечит длительный срок эксплуатации. Нужно уделить особое внимание заготовочным материалам. Для работ потребуются:

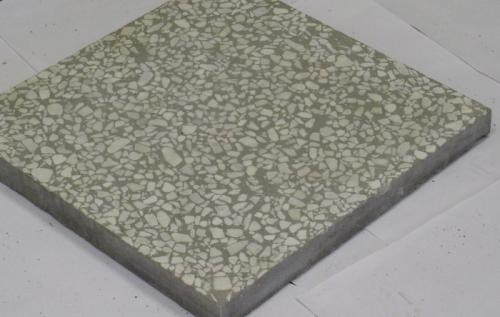

• Керамогранитная плитка (стандартный размер 300 x500/ 300 x600 мм).
• Профиль горизонтальный.
• Профиль вертикальный.
• Кляммер.
• Кронштейны.
• Утеплитель.
• Влагозащитная мембрана.
• Паронитовая прокладка.
• Закрепитель утеплителя.



Следует учитывать, что стандартная плитка не всегда подходит под размеры облицовки здания, поэтому важно на начальном этапе выяснить размеры фасада, а затем под него искать подходящую плитку.

Если выбрать плитку квадратного размера (300 x 300 мм), то в конечном счете дом будет выглядеть, как тетрадный лист, что, естественно, не очень радует глаз.

Поэтому настоятельно рекомендуется брать плитку выраженной прямоугольной формы для улучшения внешнего вида фасада.

Квадратные плиты можно использовать тогда, когда их размер составляет не менее 600 x 600 мм, однако монтаж такой плитки будет немного труднее. Оптимальный вариант — 300 x 600 мм.

Вентилируемый фасад из керамогранита, узлы. Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

• оцинкованные;
• алюминиевые;
• нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

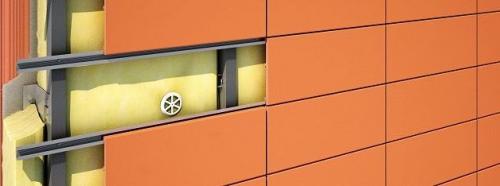

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

Вентилируемый фасад виды. Вентилируемый фасад: плюсы и минусы

Преимущества вентилируемого фасада обуславливают его популярность. Технология используется для строений различного типа: деревянный дом, коттедж, жилые и многоквартирные постройки, монолитные и кирпичные здания.

Ниже рассмотрим главные плюсы методики:

• Простой и оперативный монтаж
• Монтировать навесной вентилируемый фасад можно в любое время года
• Отсутствие необходимости в специфической предварительной подготовке
• Можно скрыть любые дефекты стен
• Существенно улучшаются теплоизоляционные качества
• Вывод лишней влаги
• Препятствует образованию конденсата
• Навесные вентилируемые фасады проявляют устойчивость к воздействиям окружающей среды
• Долговечный вариант отделки наружных стен
• Выглядит эстетично и привлекательно
• Широкий ассортимент материалов для облицовки
• Большой выбор фактур и цветов
• Ремонтопригодность и возможность реставрации фрагмента навесного фасада
• Дает возможность сэкономить средства на отоплении в зимний период

Среди минусов отметим:

• Со временем может произойти усадка теплоизоляционного слоя
• Сквозь щели обшивки может проникать влага
• Относительно высокая стоимость технологии
• Необходимость обращения к профессионалам для правильного проектирования и грамотного монтажа.

Несмотря на недостатки использование технологии навесного вентфасада остается популярной тенденцией во многих регионах нашей страны. Сфера применения НВФ широка и разнообразна, это оптимальный способ для качественного и оперативного облагораживания фасадов жилых и коммерческих зданий. Проветриваемый подвесной фасад стал популярен 20 лет назад. За это время производителями фасадных элементов были открыты и отработаны совершенно новые уникальные технологии, которые используются в современном строительстве. Разнообразные способы отделки подвесного фасада позволяют воплощать креативные задумки дизайнеров. Системы вентилируемых фасадов зданий гармонично выписываются в архитектурную стилистику современных домов.

Декоративная отделка фасада должна достигать нескольких целей:

• Устанавливать стоимость НВФ
• Обеспечивать хорошую защиту наружных стен
• Внешне выглядеть привлекательно и эстетично.

Разные виды отделки однозначно заслуживают отдельного внимания.

Устройство вентилируемого фасада. Вентилируемый фасад – технология монтажа навесных фасадных систем с воздушным зазором

Навесной вентилированный фасад основан на принципе обеспечения естественной циркуляции воздуха между стеной и отделочным материалом. Это способствует устранению влаги, что в свою очередь позволяет использовать утеплитель, а также продлить срок службы фасада дома.

Основные свойства вентилируемого фасада отражены в его названии:

• навесной – раскрывает сущность монтажа, который выполняется на подсистему несущих профилей и крепежей;

• вентилируемый – отражает его способность выводить конденсат из утеплителя с помощью потока воздуха.

Функционирование (действие) вентфасада реализуется зимой. Во время отопительного периода происходит существенный перепад температур между облицовочным материалом и стеной здания. Это приводит к накоплению влаги в утеплителе или на несущей стене, которая устраняется благодаря наличию вентиляционного зазора.

Преимущества вентилируемого фасада

• универсальная технология монтажа. Установка навесного фасада возможна на здания любой этажности, состояния и назначения;
• скорость работы;
• защитные свойства;
• эстетические свойства;
• ремонтопригодность;
• долговечность. При правильном монтаже и выборе материалов срок службы вентфасада составит более 50 лет;
• теплоизоляция здания;
• высокая стоимость, оправданная долговечностью.

Устройство вентфасада – виды навесных фасадных систем

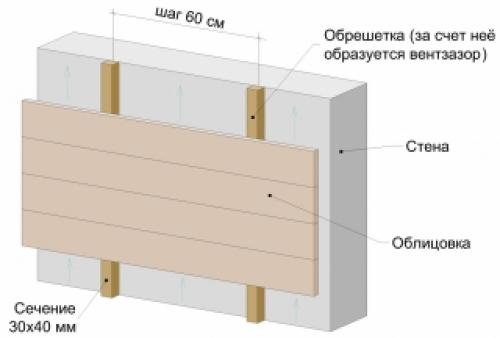

Схема монтажа вентилируемых фасадов без утепления Вентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

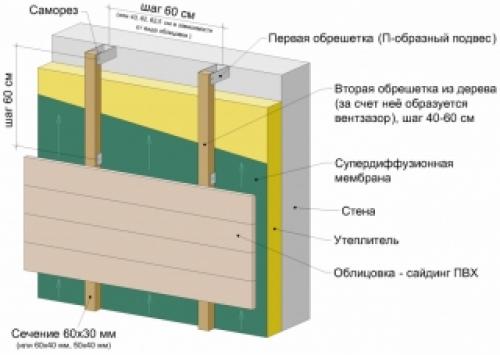

Схема монтажа вентилируемых фасадов с утеплением Вентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па));
– утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки);
– обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

1. присутствует зазор между стеной и утеплителем;
2. при использовании теплоизоляционного материала с низкой паропроницаемостью (
3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (
4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

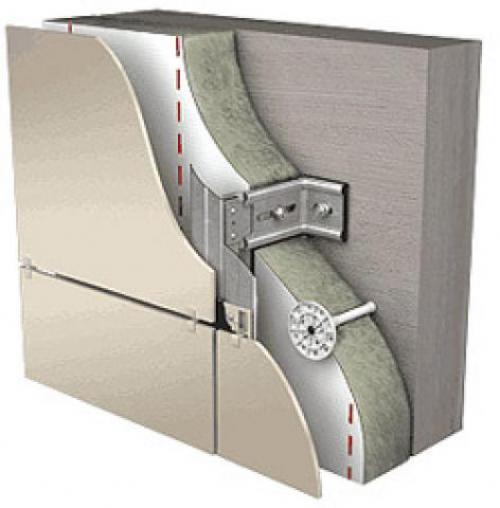

Конструкция вентфасада

Как устроен навесной фасад, из каких компонентов и конструктивных элементов собирается система, как устанавливается и чем крепится к стене.

1. Подсистема для вентилируемых фасадов

Система крепежей для вентфасада объединяет в себе:

• алюминиевые, металлические или оцинкованные подсистемы направляющих несущих профилей;

– планка горизонтальная основная – цена 65-105 руб/м.п. в зависимости от толщины металла;

Профиль горизонтальный для устройства подсистемы навесного фасада

– профиль Т-образный – стоимость 125-172 руб/м.п. Используется при облицовке объектов повышенной этажности;

Т-образный профиль для устройства подсистемы навесного фасада

– профиль П-образный – цена 110-160 руб/м.п. Основной элемент при монтаже.

П-образный профиль для монтажа подсистемы вентилируемого фасада

• Крепежные детали. К ним относятся дюбели, анкерные элементы, кронштейны (8-80 руб/шт.). Цена зависит от конфигурации, толщины металла, сложности системы.

К кронштейнам для вентилируемого фасада выдвигаются наиболее жесткие требования, т.к. их задача справляться со статическими и динамическими нагрузками, нивелировать неровности стены и регулировать расстояние между направляющими профилями и стеной. Чем больше вынос несущей конструкции, тем жестче должен быть кронштейн.

Крепежные элемнты для монтажа подсистемы вентилируемого фасада

• Кляймеры (7,41-33 руб/шт.). Необходимость их применения определяется видом облицовочного материала.

• Цокольный профиль (946 руб/2,5 м, ширина 180 мм). По сути, не является обязательным элементом в устройстве вентфасада, но предотвращает попадание мелкой живности в вентиляционный зазор.

• Дополнительные материалы: уголки, торцевые вставки, заклепки, уплотнительные ленты и др.

Отличительной чертой при монтаже подсистемы является отсутствие мокрых работ, узлы вентфасада крепятся механическим способом.

2. Утеплитель для вентилируемых фасадов

Монтаж вентфасадов не обязательно выполняется с использованием теплоизоляционных материалов. Однако утепление является современным требованиям в рамках повышения энергоэффективности зданий.

Какой утеплитель для вентилируемого фасада лучше выбрать?
