Онлайн-калькулятор расчета двухскатной крыши. Расчет покрытия для кровли
- Онлайн-калькулятор расчета двухскатной крыши. Расчет покрытия для кровли
- Калькулятор для расчета двускатной крыши. Расчет кровельных материалов для двухскатной крыши
- Чертеж двускатной крыши. Конструкция двускатной крыши
- Расчет крыши конверт калькулятор. Расчёт крыши
- Калькулятор стропил односкатной крыши. Самостоятельные вычисления
Онлайн-калькулятор расчета двухскатной крыши. Расчет покрытия для кровли
Удобный в использовании калькулятор кровли предназначен для определения конкретного количества материала, необходимого для устройства кровли, в том числе доборных и комплектующих элементов. Если при выборе материала возникли затруднения – закажите обратный звонок, наш менеджер перезвонит и ответит на ваши вопросы, предоставив подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты и доставки. По вашему желанию может быть составлена точная смета расходов на устройство кровли.
Для расчета кровли нужно выполнить ряд замеров, результаты которых необходимо будет внести в соответствующие поля калькулятора. Использовать для этого планы здания и отдельные чертежи надо с пониманием того, что некоторые указанные на них размеры могут отличаться от фактических. Кроме того, замеры следует производить, учитывая следующие факторы:
• угол наклона и геометрию крыши, которая может быть односкатной, двускатной, шатровой, мансардной, вальмовой;
• необходимость устройства на крыше люков и других элементов, оставляемых без кровельного покрытия;
• будет ли в составе конструкции кровли теплоизоляция и какой утеплитель выбран.
Работа с калькулятором начинается с выбора типа кровли и материала, который будет использован в качестве кровельного покрытия – металлочерепица , профнастил или фальцевая кровля . Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой. Следующим шагом необходимо внести результаты ваших замеров в соответствующие поля и выбрать – делать расчёт с утеплителем, софитами или без.
Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами , крепежами. Программа калькулятора позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме можно подобрать оптимальный вариант для вашего дома.
При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента, уделяя особое внимание размерам скатов. Однако максимально точный расчет поможет выполнить только высококвалифицированный специалист.
Калькулятор для расчета двускатной крыши. Расчет кровельных материалов для двухскатной крыши
Расчет двухскатной крыши
Укажите необходимые размеры в миллиметрахX - ширина дома
Y - высота крыши
C - размер свеса
B - длина крыши
Y2 - дополнительная высота
X2 - дополнительная ширина
справка
программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.Так же можно расчитать некоторые полезные размеры крыши.
Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.
Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.
В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках - полный размер или объем.
В расчете дополнительной крыши - полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.
Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
Не забудьте точнее выставить величину нахлеста.
При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.
И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

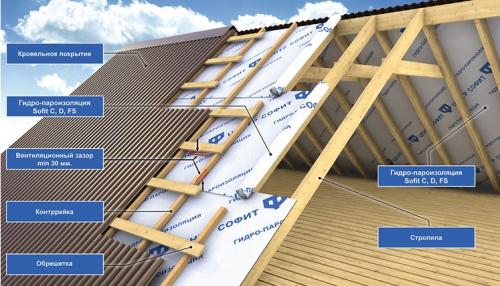

Чертеж двускатной крыши. Конструкция двускатной крыши
В основе ее находится стропильная система — каркас, который воспринимает усилия от собственного веса, кровельного покрытия, снеговой и ветровой нагрузки. Стропила расположены парами и связаны между собой коньком, прогонами, обрешеткой.
Основные компоненты стропильной системы:
- Мауэрлат — опорный брус или доска, уложенный по периметру сооружения и передающий нагрузку от кровли стенам.
- Стропила (стропильные ноги) — наклонные балки, опирающиеся на мауэрлат и соединенные в коньке. Их устанавливают с шагом 0,8-2 м, который зависит от действующих нагрузок и сечения балок.
- Стойки, ригели, затяжки, подкосы, прогоны — элементы, разгружающие систему и придающие ей устойчивость. Могут располагаться вертикально, горизонтально или с наклоном.
- Конек — горизонтальная балка в верхней точке крыши, служащая опорой для стропильных ног.
- Лежень — укладывается на внутреннюю несущую стену, используется в дополнение к мауэрлату, чтобы перераспределить нагрузку при большом пролете.
- Обрешетка — либо разреженный настил для укладки кровельных материалов, либо сплошная плита или щит для гибкой черепицы, ондулина. Дополнительно увеличивает жесткость конструкции.
Чаще всего стропильная система изготавливается из дерева атмосферной сушки II-III сорта. Сырую использовать нежелательно из-за склонности к кручению и растрескиванию. В качестве крепежа при сборке применяются гвозди, болты, скобы, накладки, скользящие опоры под усадку. Возможно также изготовление каркаса из металлических профилей, но в частном строительстве металлоконструкции применяются редко из-за более высокой цены и сложности монтажа.
Если чердак предполагается использовать под мансарду, при устройстве двускатной крыши между стропилами укладывается утеплитель с защитой от влаги и пара. В этом случае по стропилам сначала монтируется контробрешетка, которая обеспечивает вентиляцию и отведение конденсата, а затем обрешетка.
Расчет крыши конверт калькулятор. Расчёт крыши
- Расчёт односкатной крыши
- Расчёт двускатной крыши
- Расчёт вальмовой крыши
- Расчёт шатровой крыши
Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.
Готовый расчет стропильной системы и металлочерепицы на крышу (а также других видов кровельных покрытий) можно сохранить как в виде простых цифр по количеству стройматериалов, так и в виде чертежей и 3D-моделей. Результат вы можете сохранить на ПК или мобильное устройство, с которого вы вводили данные, а также отправить на e-mail самому себе или специалисту, который занимался проектированием вашего объекта. Кстати, перед закупкой рекомендуется проконсультироваться с ним или с профессиональным сметчиком: онлайн калькулятор для расчета кровли с чертежами крыш рассчитан на стандартные исходные данные – ваш объект может иметь особенности, которые сервис не учтет.
С помощью сервиса можно делать расчеты:
- односкатной, двускатной, четырехскатной, в том числе вальмовой крыши;
- любого перечисленного вида крыш с учетом мансарды;
- любого перечисленного вида крыш, учитывая разный угол наклона;
- площади кровли.
Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 1200 сантиметров; результаты сервис также выдает в сантиметрах.
Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.
Калькулятор стропил односкатной крыши. Самостоятельные вычисления
Пользуясь программами расчетов, следует помнить, что любой результат будет приблизительным, потому что он исчисляется по одной и той же формуле при разных значениях площади поверхности и введенных данных о разнице в высотах стен. Программа не учитывает скорость ветра и количество осадков в регионе.
В первую очередь необходимо определиться с типом кровли с учетом всех особенностей климата, используемого материала, внешнего вида дома. По углу наклона они делятся на три вида:
- плоские ;
- с малым уклоном ;
- крутоуклонные .
Второй шаг – представить конструкцию в виде прямоугольного треугольника и подсчитать высоту ската, а также точный угол. Обе величины зависят друг от друга. Неизменные данные – расстояние от одной стены до другой или проекция ската в горизонтальной плоскости.
Если осуществить перенос данных на бумагу в масштабе, вычисления легко произвести при помощи тригонометрической линейки либо через тригонометрические тождества:
- tg ɑ= H/L ;
- sin ɑ = H/S .
H – это высота конька, S – длина ската, а L – постоянная величина, равная длине пролета между стенами.
Зная основные параметры, легко произвести расчет стропильной системы односкатной крыши, калькулятор для этого можно не использовать. Задача строителей – равномерно распределить нагрузку на брусья так, чтобы при максимальном давлении в период эксплуатации она легко выдерживала нагрузку. Стропила – своеобразный скелет крыши.
Чем больше угол наклона, тем выше парусность – это правило учитывается при распределении нагрузки. Схема стропильной системы зависит от типа крепления, длины пролета, оценки будущей нагрузки и других факторов.
Расчет длины стропил односкатной крыши калькулятором производится путем сложения длин ската и отвеса. Согласно приведенным выше тригонометрическим формулам длина ската, S = L /2/ cos ɑ . Существует геометрический способ: длина стропильной ноги есть квадратный корень из суммы квадрата высоты конька и ширины дома.
