Регулирующие клапаны используются в трубопроводных системах, в которых необходимо точное распределение потоков переносимой среды. Они позволяют изменять пропускную способность трубы, тем самым регулируя уровень давления.

По форме корпуса различают регулирующие клапаны:

• Проходные, в которых рабочая среда не меняет своего направления. Они монтируются на прямых участках трубопровода, сохраняя изначальное направление потока среды.
• Угловые, изменяющие направление перемещения рабочей среды на 90 градусов. Применяются при необходимости поворота трубы.
• Трехходовые, имеющие три патрубка. Два из них отвечают за вход среды, один — за подачу (или наоборот). Используется, когда нужно смешать два потока в один или разделить общий поток на два отдельных.

В качестве материала изготовления корпусных деталей применяется чугун, нержавеющая, легированная и конструкционная сталь. Возможно изготовление из латуни и других сплавов. Материал подбирается исходя из условий использования (окружающей среды, давления и т. п.) и типа рабочей среды.

Регулирующие клапаны устанавливаются на трубопроводы, переносящие горячую и холодную воду, нефть и нефтепродукты, газ, пар и жидкости с разным химическим составом. Они используются в разных областях промышленности — газовой, нефтеперерабатывающей, при производстве химических веществ, в инженерных коммуникациях.

По методу фиксации на трубопроводе различают клапаны: приварные, муфтовые, штуцерные или фланцевые. В быту чаще всего используют муфтовую арматуру, отличающуюся простотой монтажа с помощью резьбового соединения. Промышленные трубопроводы оснащаются фланцевыми и приварными регулирующими клапанами.

По способу управления клапаны делятся на ручные и автоматические. Первые устанавливаются на трубах маленького условного прохода, на технических и бытовых трубопроводах. Для промышленных целей используют автоматические регулирующие клапаны, оснащенные электро-, гидро- или пневмоприводом. Они комплектуются специальными контрольными датчиками, оценивающими уровень давления среды и регулирующими положение затвора, согласно заданному алгоритму.

Преимущества регулирующих клапанов:

• Надежность, работа с разными средами.
• Длительный срок эксплуатации.
• Широкий выбор типоразмеров, конструкций клапанов для трубопроводных систем разного назначения.

Регулирующий клапан давления после себя. Подбор регулятора давления

Регулятор давления после себя всегда устанавливают меньшего типоразмера, чем основной трубопровод! Распространенное заблуждение- установка редукционного клапана размер в размер.
Редукционный клапан совпадающий с типоразмером трубы всегда оказывается мощнее, чем этого требует технологический процесс, из-за этого клапан работает не точно, представьте себе клапан работающий на 10-30% своей нормальной мощности, по сути это не сильно отличается от регулирования «открыт-закрыт» и основной функционал такого клапана остается не использованным.

Основные параметры для подбора регулятора давления после себя:

• Тип среды
• Давление на входе
• Давление на выходе
• Расход среды (мин. Макс)
• Температура среды
• Тип присоединения

ДИАМЕТР КЛАПАНА ОПРЕДЕЛИТСЯ, ИСХОДЯ ИЗ ПАРАМЕТРОВ ПАРА, ДАВЛЕНИЯ, РАСХОДА И СРЕДЫ,  А НЕ ИЗ ДИАМЕТРА ТРУБЫ . Подбор по трубе - категорически нет .  Всегда при подборе редукционного клапана необходимо выйти на заужение трубы перед клапаном и расширение трубопровода ЗА клапаном.

Как в идеале выглядит редукционный узел паровой системы

1. Нормальный подбор узла редуцирования проводится исходя из параметров системы.
2. В двух словах опишем принцип подбора узла редукционного клапана.
3. Предположим, основной трубопровод перед редукционным клапаном - Ø40, в этом случае сам редукционный клапан по расчету получится чуть меньше, примерно Д у 32.
4. ЗА клапаном обычно необходимо расширить трубопровод, как правило кардинально.
5. То есть ДО редукционного клапана диаметр паровой трубы был Ø40, а
6. ЗА редукционным клапаном трубу нужно будет расширить к Ø50 а то и Ø65. (грубо).
7. Для чего нужно расширение трубопровода ЗА редукционным клапаном?
8. Мы понизили давление → пар расширился → необходимо расширить и трубопровод, чтобы обеспечить нормальный проход пара по системе.
9. Сообщите нам параметры вашей паровой системы и мы произведем полноценный рассчет необходимого давления с оптимальными рабочими характеристиками.

Регулятор давления воды в квартире принцип работы. Что такое регулятор давления воды, в чем принцип его работы

Регулятор, или редуктор давления воды (РДВ) — это специальный регулирующий прибор для сантехники, который поддерживает в норме давление воды. Резкие изменения напора могут не только испортить дорогостоящую технику, но и повредить ремонт в квартире или доме, что приводит к новым расходам. Механизм редуктора способен снизить силу подачи жидкости до нормального уровня и предотвратить гидравлический удар.

Существует два типа конструкции РДВ, отличающихся направлением регуляции:

1. от себя — работает в трубопроводе, установленном на отводе сантехники;
2. до себя — работает на магистрали по направлению к сантехническим приборам.

Принцип действия обоих типов заключается в изменении сечения клапана. При стабильном давлении, не превышающем норму, рабочий клапан держится открытым. Незначительные скачки провоцируют автоматическое перекрытие клапана, что уменьшает напор и снижает риск поломки труб водоотведения.

Устройство редуктора

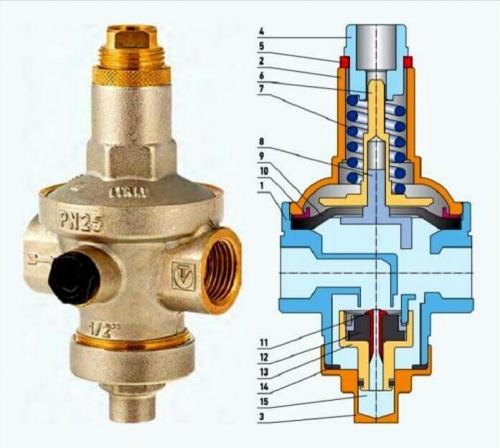

Устройство редуктора:

• латунный или стальной корпус (1) с крышкой (2) и пробкой (3);
• регулирующий болт для настройки механизма (4);
• гайка для фиксации болта (5);
• шток поршня (6, 13) с цилиндром (8);
• механические пружины (7);
• мембрана (9) с распределительным кольцом (10) или поршень в механической модели;
• рабочий клапан, состоящий из винта (11) и прокладки (12);
• уплотнитель (14) и демпферная камера для заглушки (15).

Также редукторы, в зависимости от производителя и назначения, комплектуются дополнительными элементами — воздушными клапанами, фильтром, манометром, шаровым краном.

Редуктор давления воды

Регуляторы горячей и холодной воды бывают статическими и динамическими. Первые поддерживают настроенный уровень давления на постоянной основе, вторые предназначены для непрерывного водоснабжения и потока. Редукторы применяются в бытовом и промышленном коммунальном водообеспечении, на насосных станциях и в пожарных службах, а также на водозаправках и станциях мелиорации.

Источник: https://stroyvsepodryad.info/stati/klapan-izbytochnogo-davleniya-dlya-vodonagrevatelya-srabatyvanie-predohranitelnogo-klapana

Регулятор давления. Описание регулятора

Регулятор давления воды устанавливается в системе водоснабжения с целью стабилизации входящего потока воды и недопущения критического уровня давления.

В основу работы регулятора положен принцип компенсации пружиной или мембраной предельного давления входящего потока. Это происходит за счет выравнивания усилий. Усилия пружины и диафрагмы вступают в противодействие.

В момент забора воды падает давление на выходе. Соответственно, снижается и давление на диафрагму. В результате клапан открывается.

Возрастание давления продолжается до тех пор, пока усилие диафрагмы и сила упругости пружины не будут уравновешены.

Давление на входе в клапан не влияет на открытие и закрытие пружинного клапана. Выходное давление сохраняется неизменным не смотря на перепады давления на входе.

Таким образом, удается поддерживать на выходе постоянное давление, что предохраняет внутренние коммуникации от гидроударов и перегрузок. Особенно актуальны перепады давления в сетях, питающихся от насоса.

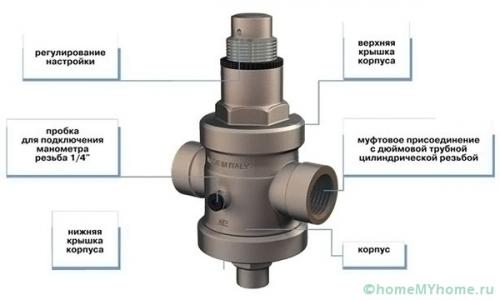

Металлический корпус устройства имеет два резьбовых выхода для подсоединения к водопроводной системе. В некоторых моделях предусмотрен манометр, отображающий давление в системе. В таких конструкциях также предусмотрен винт регулировки для настройки предельного давления.

Предохранительный клапан. Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

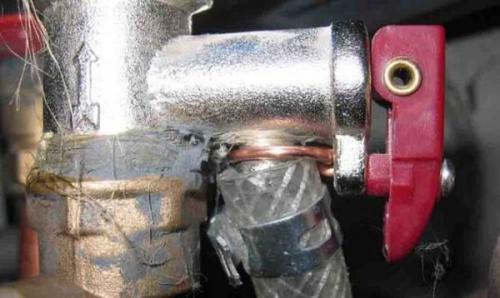

Так выглядит установленный клапан для сброса давления в водонагревателе
