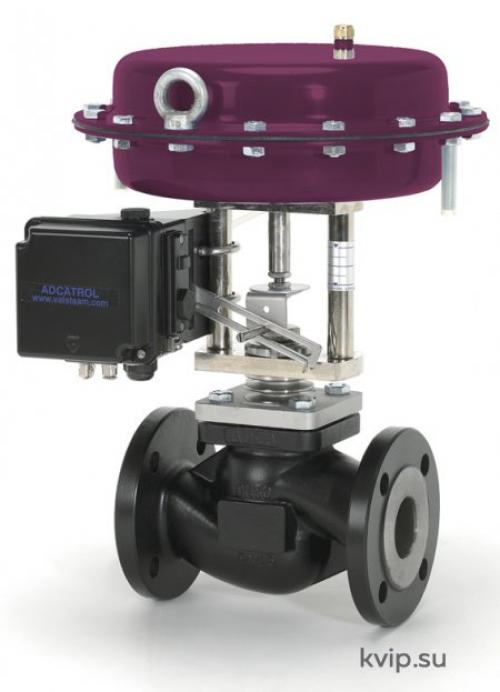

В данной статье рассмотрим, как работает регулирующий клапан. И на что обратить внимание при установке.
Описание основных элементов регулирующего клапана :
Клапан состоит из трех основных узлов:
- корпус
- затворная часть
-уплотнитель штока
Регулирующий клапан – один из ключевых и необходимых типов
Вентиляция
Кондиционирование
Котельные установки
Подбор вида регулирующего клапана зависит от нескольких факторов.
1.С какой средой будет взаимодействовать клапан: неагрессивным природным газом, с турбинными маслами, углекислым газом, водой, механическими примесями или паром.
Стандарты производства допускают несколько видов корпуса: литой, сварной, штампованный, чугунный, комбинированный.
2. Необходимо понимать, какую задачу будет выполнять регулирующий клапан.
Перекрывать подачу среды, смешивать среду или разделять среду.
В зависимости от проекта магистрали устанавливают двухходовые, трехходовые или четырехходовые регулирующие клапана.
Двухходовый клапан применяется в инженерных системах зданий с центральным теплоснабжением, в вентиляционных системах, а так же в локальных тепловых системах как основной элемент управления. Имеет 2 патрубка для подключения к трубопроводу.
Трехходовый регулирующий клапан устанавливается при смешении или разделении потока. Имеет 3 патрубка для подключения к трубопроводу.
Чаще всего применяются в системах теплоснабжения подключённых от автономных котельных.
Так же его можно устанавливать в системах вентиляции, горячего водоснабжения и отопления, подключённых по независимой схеме. На предприятиях химической, нефтеперерабатывающей, пищевой промышленности.
Опытными инженерами компании КВиП успешно поставлены и установлены трехходовые клапана на крупные предприятия России и стран СНГ.
Четырёхходовый регулирующий клапан — предназначен для смешения потока теплоносителя. У него 4 патрубка для присоединения к трубопроводу. Данный тип арматуры применяют редко, строго в соответствии с чертежами магистрали. Как правило, в системах теплоснабжения подключённых от автономных котельных.
3. Как будет идти поток среды
Для прямого потока применяют . Самый несложный по конфигурации.

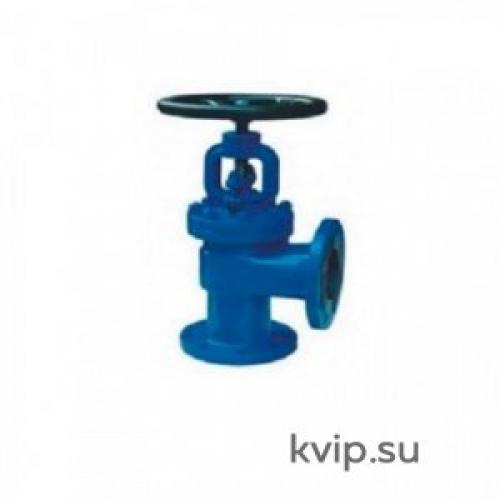

Если поток надо повернуть , то используют угловой регулирующий клапан.
Если надо смешать 2 потока, используют смесительный или трехходовой клапан
4. Каким способом клапан будет приводиться в движение
-С помощью электромагнитного привода
-Пневмоприводом
-Или электрическим
Принцип работы регулирующего клапана
Приводом запускается управление затвором (плунжером). Сигнал от привода с помощью штока передается на затвор. Плунжер совершает возвратно-поступательные движения во втулке. За счет изменения проходного сечения при открытии\закрытии затвора происходит изменение и в гидравлическом сопротивлении.
Чаще всего используются электромагнитные приводы. Управляющий орган таких приводов - программируемый контроллер, который считывает параметры рабочей среды.
Регулирующий клапан это объяснение. Запорно-регулирующие клапаны
Покупатели часто делают свой выбор в пользу этого клапана. Этому есть разумное объяснение. Клапан выполняет несколько опций и может использоваться в бытовых условиях и промышленности. Его работа заключается в управлении потоком или полным его отключением, а также смешивание среды при необходимости.
Основные виды
Исходя из конструктивных особенностей и внутреннего устройства различают:
- Седельные клапаны. Рассчитаны на применение в системах с высоким давлением, поэтому обычно используются в промышленных отраслях, на крупных магистралях. Шаровые устройства. Отличается наличием затвора в виде небольшого шара. При поворачивании он уменьшает или полностью закрывает проход. Клиновая арматура. Характеризуется наличием клина, который выполняет роль затвора. Когда он опущен, сечение полностью перекрыто, а поэтому жидкость или газ не могут двигаться. При поднятом положении клина среда проходит через арматуру беспрепятственно. Поворотно-дисковые клапаны. Устройство имеет диск, который вращается при смещении регулировочного вентиля. Механизм работы довольно простой. При расположении диска перпендикулярно потоку, проход для него закрыт. При параллельном расположении проблем с движением потока не возникает.
В системах отопления, помимо шаровых кранов, которые позволяют регулировать движение оттока, часто применяются обратные клапаны. Они легко пропускают поток в одном направлении, но при этом препятствуют движению жидкости в обратном направлении. Это их главная особенность.
Запорно-регулирующие клапаны часто наделены пневматическим или электрическим приводом. Благодаря таким особенностям конструкции, происходит быстрое срабатывание в случае прорыва или других непредвиденных ситуациях, когда происходит утечка жидкости или газа.
Бывают двухходовыми и трехходовыми. Первые регулируют и перекрывают поток, вторые дополнительно могут смешивать или разделять потоки. В отдельных ситуациях целесообразно применение одноходовых устройств. Они имеют один патрубок для подключения и обычно больше выполняют роль запора, предохранителя.
Выбираем запорно-регулирующий клапан
Чтобы правильно выбрать элементы регулирующей арматуры, в частности запорно-регулируемый клапан, необходимо комплексно подходить к поставленной задаче. При подборе необходимо обращать моменты на следующие моменты:
- Учитывайте, с какого материала изготовлен корпус, так как от этого зависят его эксплуатационные возможности. Обращайте внимание и на материалы комплектующих: уплотнителей, крепежных элементов, штока и др. Только качественные уплотнительные прокладки способны обеспечить герметичность трубопровода. Учитывайте назначение устройства – для газа, воды или других жидкостных сред. От этого момента зависят параметры и возможности клапана. Уточните тип присоединения. Встречаются модели с муфтовым, фланцевым, резьбовым и приварным типом подключения.
Большинство клапанов рассчитаны на большой диапазон температур и давления, но все же стоит уточнить параметры устройства при покупке. Если требуется запорно-регулирующий клапан для агрессивной среды, особенно важно тщательно подойти к выбору. Дело в том, что к таким устройствам выдвигаются особые требования.
Если сложно разобраться в особенностях разных моделях и их параметрах, обратитесь за помощью к нашим специалистам. Огромный опыт помогает им легко решить проблему клиента вне зависимости от поставленных целей.

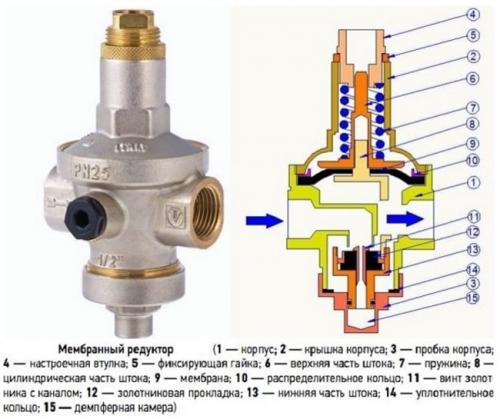

Редукционный клапан. Для чего нужен регулятор давления воды: функции
Чтобы лучше изучить вопрос, придется проанализировать конструкционные особенности РДВ. Итак, первым пунктом идет редукционный клапан. Он представляет собой устройство, которое подключается к трубопроводным арматурам, помогает снизить давление входящих потоков в соответствии с заданными настройками. Интегрированный в системный процесс элемент решает целый комплекс проблем:
- Защищает как трубопровод, так и сантехническое оборудование от слишком сильных напоров воды. Это особенно актуально в условиях многоквартирных домов, где показатели очень часто превышают безопасные значения.
- Уменьшает отрицательное влияние гидроударов.
- Подгоняет текущие значения под те, что заданы производителями трубопроводов.
- Сокращает потребление воды. Практически всегда действует простое правило: расход тем больше, тем ваше напорные параметры. Редукционные клапаны не допускают излишних трат, даже когда речь идет о сточных водах. Для их откачки, как правило, применяют ассенизаторы.
- Снижает уровень шума при водяном заборе. Чрезмерный напор провоцирует появление весьма неприятных и громких звуков в кранах и смесителях. С монтажом анализируемого оборудования они исчезают – полностью либо частично.
Важно принимать во внимание, что рабочее давление не может превышать 5 атмосфер. Монтаж регулятивного оборудования увеличивает срок службы, минимизирует воздействие негативных факторов.
Заметим, что даже если напорные показатели соответствуют заданной норме, избежать гидроударов не удастся в момент отключение и повторной подачи воды. Именно поэтому специалисты рекомендуют не экономить и всегда устанавливать РДВ в соответствии с типом жилплощади.
