Для того чтобы понять, как соединить пластмассовую трубу с металлической при помощи резьбы, следует изучить использующиеся для этих целей фитинги. Они представляют собой переходники, с одной стороны на которых имеется резьба для подключения металлического трубопровода и гладкая муфта для припаивания пластиковых труб с другой. Существуют также модели для соединения большего количества разнородных магистралей, а также фитинги для выполнения поворотов и изгибов.

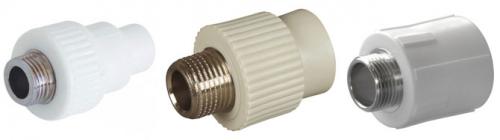

Полипропиленовые фитинги с резьбой для перехода с полипропилена на металл

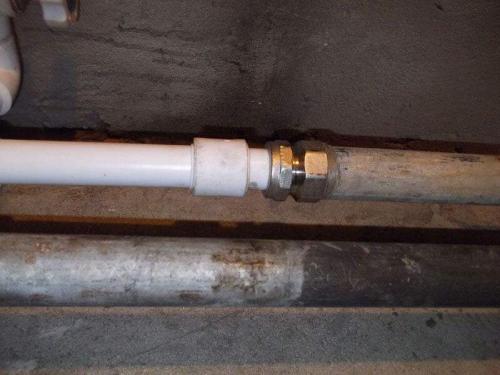

Резьбовое соединение стальной и пластиковой (полипропиленовой) труб выполняется в определенной последовательности.

1. Подготавливается место соединения со стороны имеющихся металлических коммуникаций. Если в этом месте уже имелось резьбовое соединение, оно раскручивается. Если же трубы были сварены или местом установки пластиковой врезки является середина целой стальной трубы, последняя разрезается, после чего на край наносится смазка и выполняется резьба при помощи резьбореза.
2. Конец стальной трубы с резьбой очищается и на него наносится герметизирующий материал: пакля или фум-лента с силиконовой промазкой. Для того, чтобы исключить вероятность протечек, важно правильно выполнить герметизацию – уложить не более 1-2 витков подмотки с направлением по ходу резьбы.
3. Резьбовой край фитинга соединяется с металлической резьбой. При этом не следует не только не применять специальных инструментов, но и не затягивать чрезмерно соединение вручную. Значительные усилия могут привести к растрескиванию фитингов. Дополнительно подтянуть резьбу не составит труда, если после монтажа при пробном заполнении системы обнаружится подтекание.
4. После завершения работ с резьбовой частью соединения на гладкой муфте фитинга фиксируется пластиковая труба посредством сварки.

Безрезьбовое соединение металлических труб с пластиковыми. Как соединить металлические трубы без сварки и резьбы

При ремонте и замене квартирных трубопроводов, монтаже стояков не все соединения можно проварить. На трубе, вплотную прилегающей к стене, невозможно нарезать резьбу. Для стыка понадобятся приспособления безрезьбового соединения стальных труб.

Используя их, монтируют магистральные и технологические трубопроводы для транспортировки газа, нефти, химических реагентов, насыщенного пара. При соединении труб без сварки исключен риск коррозионных разрушений стыков. Защищают металл стягивающие накладки, они образуют герметичные стыки.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

1. Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
2. Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
3. Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
4. Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
5. Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
6. Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.

Муфта Гебо

Основные этапы крепления муфты:

• Подготовка торцов предусматривает:

— выравнивание среза;

— зачистку заусениц;

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.

Строение муфты Гебо

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Фланцевое соединение

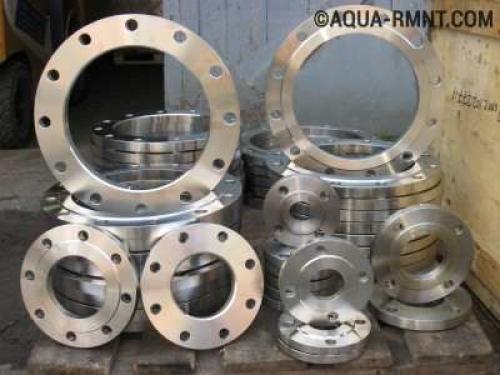

Фланцы представляют собой толстый диск с центральным отверстием, равным диаметру трубы и боковыми для болтового крепления. Фланцы устанавливают на участках, которые периодически приходится ревизировать:

• при врезке съемных заглушек, к ним фланец приваривают в заводских условиях;
• для установки приборов учета (водомеров, теплосчетчиков);
• монтаже запорной арматуры (различных задвижек, кранов).

Переход со стальной трубы на полиэтиленовую. Неразъемное соединение полиэтилен-сталь

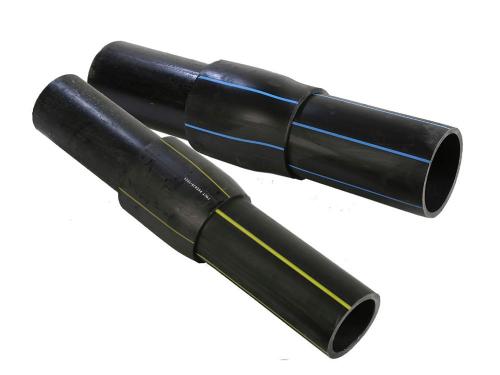

Неразъемное соединение ПЭ-сталь (НСПС) или переходник ПЭ-сталь широко применяется в процессе строительства систем напорной канализации, водоснабжения и газоснабжения для осуществления перехода с металлических труб на пластиковые или в обратном порядке, а также при монтаже и врезке трубопроводного оборудования. Переходник ПЭ-сталь не нуждается в техническом обслуживании, а устанавливать можно прямо в земле без применения колодцев на прямых частях трубопровода.

Неразъемный переходник ПЭ-сталь – это соединение, сформированное в результате сварки металлического патрубка трубопровода с пластиковым. Величина патрубков должна соответствовать специальному документу, который устанавливает технические требования.

Предельно допустимое рабочее давление для труб водопровода марки ПЭ80 составляет 1,25 МПа, для ПЭ100 – 1,6 МПа. Максимально допустимое рабочее давление для труб газопровода ПЭ80 – 0,64 МПа, а для ПЭ100 – 1,0 МПа. Для производства НСПС применятся полиэтиленовая труба низкого давления в соответствии с ГОСТом.

Самая важная функция данной детали – крепкое и непроницаемое сцепление трубы или металлического элемента с ПЭ-трубой аналогичного диаметра. Зачастую неразъемное соединение используют для того, чтобы прикрепить запорно-регулирующую арматуру на пластиковый трубопровод и постепенно заменить части металлического трубопровода на полиэтиленовые.

Стыковка выполняется за счет технологии терморезисторной сварки, которая осуществляется с помощью специально предназначенного аппарата. Происходит нагревание конца ПЭ-трубы до вязкотекучего состояния, после чего под действием давления образуется соединение с металлом. Применение специальных пластиковых муфт увеличит степень сцепления и даст возможность использовать данный вид соединения в трубопроводах с высоким напором. Однако, муфты не обязательны.

Соединение ПЭ-сталь предоставляет следующие возможности:

• использовать его вместо заглушки;
• использовать запорную установку из металла на пластиковых трубах;
• применять для подводки газопровода;
• произвести врезку из полиэтиленового трубопровода в стальной;
• постепенно осуществить замену металлического трубопровода на пластиковый.

Переход с металла на полипропилен без резьбы. Как соединения полипропиленовую трубу с металлической

Чтобы правильно соединить полипропиленовые трубы с металлическими, нужно выбрать один из двух вариантов. Переход с металла на пластик обычно выполняется при помощи соединительной муфты «Американка».

Варианты соединения металла и полипропилена

Существует две технологии, позволяющие стыковать сталь и полимер:

1. Резьбовое соединение используются для труб под давлением, и диаметром не более 40 мм.
2. Фланцевое соединение исполняется без резьбы, и примнется на трубопроводах диаметром от 40 мм и более.

Каждый из методов имеет ряд особенностей, и предполагает использование специальных устройств.

Резьбовое соединение: пошаговая инструкция

Для стыковки металла и полимера потребуется специальный переходник – фитинг. С одной стороны это муфта с гладкой поверхностью, с другой располагается резьба. На муфту напаивается пластмасс, другой край прикручивается к железному выводу трассы.

Пошаговая инструкция:

1. Стояк разрезается, либо если имеется муфта, то ее откручивают. Если речь идет о срезе, то после, нарежьте леркой новую резьбу.
2. Исключить утечку воды поможет ФУМ лента или льняной уплотнитель. Ее наматывают в 1-2 витка по виткам (по часовой стрелке).
3. Устанавливается уплотнительное кольцо.
4. Накручивается фитинг «Американка» очень нежно, так как он изготовлен из хрупкого сплава.

Муфта приваривается к полипропиленовой трубе при помощи паяльника. После этого можно подавать воду.

Первое время соединение находится под контролем. Сразу подают максимальный напор, даже если этого не требуется в процессе эксплуатации. Данная мера позволит выявить течь, и своевременно ее устранить.

Фланцевое соединение по шагам

Фланец – это соединительное устройство без резьбы, позволяющее осуществить переход с железных на пластиковые трубы. Он представляет собой втулку, которую устанавливают в стальной или чугунный вывод трассы. Фланец крепится к полипропилену при помощи болтового соединения, что исключает осевое смещение и разгерметизацию.

Порядок монтажа следующий:

1. Металл срезается, заусенцы удаляются болгаркой. Важно, чтобы срез был перпендикулярным оси трубопровода.
2. Фланец подгоняется напильником, если на его поверхностях имеются мешающие выступы. Наплывы на кромках снимаются, т.к. они могут повредить полипропилен.
3. Фланец с переходником прижимается при помощи соединительных болтов. Затягивать сразу не нужно. Подтянуть можно будет после того, как будет включена система. Это в случае, если будет выявлена утечка.

Сложность в том, что полимер необходимо паять в месте состыковки трубы и переходника. Для этого потребуется специальное оснащение, покупать которое не всегда целесообразно. Выход – аренда. Альтернатива – заказать услуги в специализированной компании, которая занимается установкой полипропиленовой разводки в квартирах и частных домах.

Вывод и рекомендация

В большинстве случаев водоснабжение, система отвода и отопление смонтировано из металлических труб. Для многоквартирных домов это норма. Такие трубопроводы покрываются ржавчиной изнутри и снаружи. Они шумят, требуют ухода, со временем протекают, забиваются.

Выход – установить разводку из полипропилена. Но стояк не получится поменять полностью, так как нужно согласие всех жильцов снизу и сверху. Придется стыковать металл и полимер муфтой.

Рекомендуем к прочтению — как спаять полипропиленовые трубы своими руками .

Важно, чтобы место соединения было доступным, так как со временем может образоваться протечь. Устранить ее несложно, если не вмуровывать стык в стену.

Соединение пластиковых труб с металлическими большого диаметра. Резьбовое

Резьбовые соединения при монтаже металла с пластиком представляет собой приспособления, имеющие с одного конца резьбу, на которую прикручивается металлическая труба, а второй конец приспособлен для соединения с пластиковой трубой с помощью пайки, либо накидной гайки.

Существует несколько таких приспособлений:

• американка,
• фитинг-ниппель,
• металлорукав.

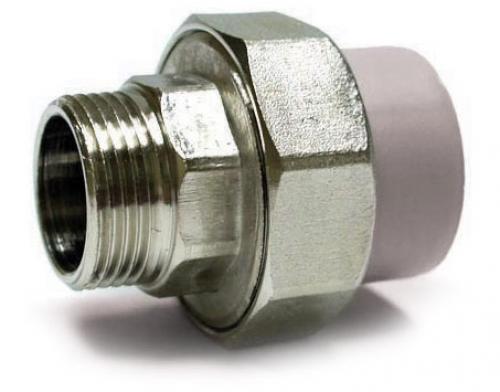

Американка

Самый распространенный вариант соединения пластиковых и металлических труб – соединение с помощью специального фитинга, называемого «американкой». Это изделие, состоящее из двух деталей. Одна из них – металлическая с внутренней или внешней резьбой.

Для присоединения труб выбирается первый вариант. Для этого на стальной трубе нарезается резьба с помощью плашки или специального инструмента резьбореза. А можно приварить к ней сгон. Противоположная сторона детали – патрубок с внешней резьбой большего размера.

Вторая половина – это пластиковый патрубок, на который надевается накидная гайка (резьба внутренняя). Патрубок к пластиковой трубе приваривается специальным аппаратом. Сам стык производится путем накручивания накидной гайки на внешнюю резьбу первой части. Герметизацию обеспечивает резиновая прокладка, устанавливаемая между двумя деталями фитинга.

Внимание! «Американка» — это разъемный вид соединения, позволяющий в любое время провести разборку стыка, что очень удобно. Вкручивание одной части в другую производится вручную, не используя дополнительно какие-либо инструменты, важно при этом не повредить резиновую прокладку.

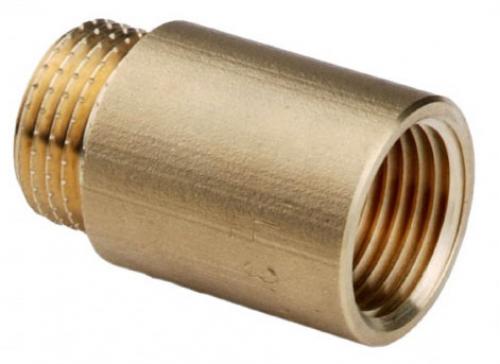

Фитинг ниппель

Этот фитинг собой представляет пластиковую втулку, внутрь которой впаяна в заводских условиях металлическая деталь с внутренней резьбой: с одной стороны, это резьба, которая накручивается на внешнюю резьбу стальной трубы; с другой стороны, это пластиковый патрубок, который своим концом приваривается к пластиковой трубе.

Последовательность соединения такова:

1. Производится присоединение ниппеля к стальному трубопроводу посредству резьбового соединения с обязательным использованием уплотнительного материала, к примеру, ФУМ-ленты.
2. Сварка фитинга к пластиковой трубе.

Металлорукава

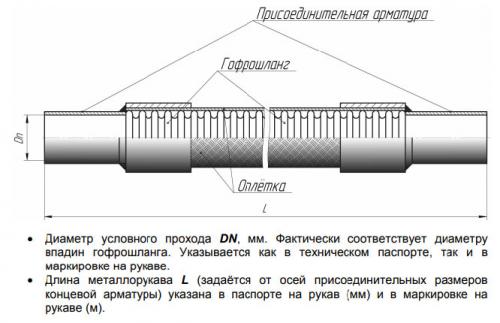

Сегодня рынок строительных материалов предлагает достаточно большой ассортимент металлорукавов. Это гибкие шланги разного диаметра с накидными гайками и уплотнительными манжетами.

Их используют для соединения металлической и пластиковой трубы не часто. Но этот вариант не надо упускать из вида, потому что он позволяет провести соединение двух трубопроводов, расположенных или далеко друг от друга, или в разных плоскостях.

Проблем с соединением к металлической трубе металлорукава нет. Главное, чтобы на ней была нарезана резьба. А вот с пластиком придется повозиться, потому что надо создать резьбу, для чего используют фитинг ниппель. Его соединяют с пластиковой трубой методом пайки.

При этом ниппель может быть использован или с внешней резьбой, или с внутренней. Но под него придется подбирать металлорукав, одна сторона которого – это или накидная гайка с внутренней резьбой, или втулка с внешней резьбой.

Резьбовые соединения при монтаже металла с пластиком представляет собой приспособления, имеющие с одного конца резьбу, на которую прикручивается металлическая труба, а второй конец приспособлен для соединения с пластиковой трубой с помощью пайки, либо накидной гайки.

Варианты соединения

Существует несколько таких приспособлений:

• Самый распространенный вариант соединения пластиковых и металлических труб – соединение с помощью специального фитинга, называемого «американкой».

«Американка»

Это изделие, состоящее из двух деталей. Одна из них – металлическая с внутренней или внешней резьбой.

1. Для присоединения труб выбирается первый вариант. Для этого на стальной трубе нарезается резьба с помощью плашки или специального инструмента резьбореза. А можно приварить к ней сгон.
2. Противоположная сторона детали – патрубок с внешней резьбой большего размера.
3. Вторая половина – это пластиковый патрубок, на который надевается накидная гайка (резьба внутренняя). Патрубок к пластиковой трубе приваривается специальным аппаратом.
4. Стик производится путем накручивания накидной гайки на внешнюю резьбу первой части. Герметизацию обеспечивает резиновая прокладка, устанавливаемая между двумя деталями фитинга.

Внимание! «Американка» — это разъемный вид соединения, позволяющий в любое время провести разборку стыка, что очень удобно. Вкручивание одной части в другую производится вручную, не используя дополнительно какие-либо инструменты, важно при этом не повредить резиновую прокладку.

Переходник с металлической трубы на пластиковую без резьбы. Крепёж Гебо

Один из популярных способов выполнить соединение труб без сварки и резьбы – это крепёж Гебо. Он хорошо подходит для стыковки как однородных, так и для труб из различных материалов, например, для соединения чугунных и стальных труб с пластиком, или между собой.

По сути, это зажимной фитинг, который бывает одно- и двухсторонний (более распространённый). Одна из разновидностей Гебо изготавливается в форме тройника, с помощью которого можно делать как соединения, так и переходники. Крепёж состоит из корпуса, зажимного кольца, уплотнения по бокам, а также конусной гайки, которая и сжимает все части между собой.

Такую систему достаточно просто монтировать, даже если нет опыта слесарных работ:

1. Необходимо зачистить наждачкой будущие места стыка.
2. Далее нужно надеть гайку и кольца в определённой последовательности: зажимное, прижимное и уплотняющее.
3. Затем надевается само крепление Гебо и зажимается гайкой.

Применение крепежа Гебо Источник yandex.net

Преимущества крепежа Гебо:

• простота монтажа;
• отсутствие внутренних напряжений;
• Большое сопротивление на растяжку и сжатие;
• при монтаже можно не добиваться идеальной соосности труб – допустимо отклонение порядка 5–6°;
• срок службы крепления Гебо – до 60 лет;
• при покупке выдаётся паспорт крепежа;

Из недостатков можно выделить то, что устройство одноразовое. Если разобрать уже собранный крепёж, то уплотнители и зажимные кольца придётся искать новые. Также надо остерегаться подделок, которые выдаёт отсутствие документов.

Сварка труб

Сваркой выполняется исключительно безрезьбовое соединение металлических труб. Для пластика и металла этот метод рассматривается только в том случае, если на конец пластиковой трубы предварительно была надета металлическая заглушка или переходник, достаточной длины, чтобы исключить чрезмерный нагрев пластика. Тем более, не рекомендуется применять газовую сварку, так как она ещё больше нагревает металл.

Стандартный порядок сварочных работ следующий:

1. В предполагаемом месте шва делаются фаски;
2. Наждачной бумагой зачищаются места стыка (начинать с крупнозернистой и закончить мелкой).
3. Сварка выполняется вертикальным швом. При этом необходимо следить за дугой и отсутствием «подтеков» от электрода.
4. Когда шов застынет, проверяют его прочность (постучав, например по нему, молотком).
5. Далее шов зачищается наждачной бумагой – сначала крупно-, а потом мелкозернистой.

Плюсы сварки в простоте самого процесса, герметичности соединения, а также возможности применять её для любого диаметра труб, не переживая о том, что муфта будет мала.

На заметку! сварочный шов может разрушиться от сильных нагрузок или вибраций, так как в нем присутствует остаточное напряжение. Также классической сваркой нельзя соединять железо с медью и алюминием.

Сварочный шов на металлических трубах Источник svarkaprosto.ru

Использование фланцев

Фланцы позволяют выполнить качественное соединение профильной трубы без сварки и резьбы, что обуславливает их высокую популярность. Кроме того, все фланцы изготавливаются по ГОСТу, а значит, найти нужную деталь достаточно просто.

Фланцы представляют собой стягивающие пластины, которые навариваются, либо накручиваются на предварительно нарезанную на трубы резьбу. Также в комплекте с фланцами идут болты и гайки подходящего диаметра, которыми и производится стягивание пластин. Последний элемент комплектации – уплотнительное кольцо, которое повторяет форму фланцев и при монтаже размещается между ними.

Источник: https://postroivsesam.info/novosti/kak-proishodit-soedinenie-metallicheskoy-truby-s-plastikovoy-varianty-soedineniya

Фланцевое соединение пластиковых труб с металлическими. Монтируем трубопровод при помощи фланцев

Фланцевое соединение металлопластиковых труб с металлическими предполагает обустройство стыка разъемного типа, который при необходимости позволит обеспечить доступ к нужному участку трубопровода. Узел монтируется при помощи особых элементов – фланцев, которые бывают нескольких типов: Свободные, опирающиеся на прямой бурт. Рекомендуется использовать для легких конструкций диаметром до 300 мм, а так же тяжелых и средних труб, чей диаметр не превышает 150 мм. Клиновое соединение с фигурным фланцем и стальным выступом считается универсальным для любых труб. Свободные с опорой на конусный бурт. Применяются для соединения конструкций с диаметром не больше 200 мм. Прямой бурт с конусным переходом используется для увеличения прочности соединения.Фланцы могут быть разных видов: свободный, с опорой на бурты, фигурный Для пластиковых труб и их соединений с металлическими наиболее часто применяются фланцы свободного типа с опорой на прямой бурт. Перед началом работ выбираются элементы нужного типа и размера, соответствующего диаметру металлических частей трубопровода. Фланец обязательно внимательно осматривается на предмет наличия острых заусенцев, которые могут повредить пластиковую трубу. Соединение выполняется в несколько этапов: В месте будущего соединения выполняется ровный срез. На трубу надевается фланец. Устанавливается резиновая прокладка, которая не должна заходить за срез больше, чем на 10 мм. Фланец надвигается на прокладку и болтами соединяется с ответным фланцем. Болты затягиваются равномерно, без излишних усилий, которые могут повредить деталь. Резьбовой и фланцевый метод соединения металлических и пластиковых труб достаточно просты. Секрет их успешного выполнения – в тщательном следовании инструкции, тогда получившийся трубопровод будет надежным и прочным.

Источник: https://postroivsesam.info/novosti/soedinenie-plastikovyh-trub-s-metallicheskimi-otlichiya-metallicheskih-i-propilenovyh-trub

Резьбовое соединение полипропиленовых труб. Как монтируются фитинги полипропиленовые

Благодаря использованию специального инструмента – электрического паяльника и обрезных ножниц – смонтировать PPR муфту или любой другой фитинг можно за 5-7 мин, в зависимости от диаметра полипропиленовой трубы. Чем больше поперечный размер, тем дольше нужно греть заготовки. Остывает соединение до безопасного состояния в несколько раз дольше.

Если на муфте или кране имеется штуцер или внутренняя резьба под сгон, то в первую очередь нужно собрать, запаковать ФУМ лентой и завернуть резьбовое соединение. После того как PPR фитинг будет припаян к полипропиленовой трубе, ставить сгон будет очень неудобно.

Процесс монтажа полипропиленового фитинга выглядит следующим образом:

• подбираем подходящую по конфигурации модель. Снимаем фаску с посадочного места на трубе, после чего проверяем штангенциркулем соответствие внутреннего и наружного диаметров соединяемых деталей. Допускается разница в 0,1 мм;
• устанавливаем на паяльник комплект насадок, выставляем температуру нагрева;
• определить правильное взаимное расположение свариваемого фитинга и трубы, желательно сразу нанести метки маркером;
• руками одеваем фитинг и PPR трубу на насадки, выжидаем несколько секунд, снимаем и плотно вставляем друг в друга.

Откладываем спаянный стык на 5 мин., даем ему остыть настолько, что деталь можно держать ладонью руки без особого дискомфорта. Проверяем качество шва, по линии соединения PPR трубы и полипропиленового фитинга должен выступить расплав или грат. Кроме того, нужно проверить деталь на просвет – убедиться в том, что нет пробки из расплава.

Полипропилен уроки сварки труб и фитингов аппаратом пайки:

Преимущества PPR фитингов заключаются в простой сборке деталей, надежности, высокой прочности соединения при относительно небольших расходах на комплектующие. На практике дела обстоят не всегда так, как в теории, многие недочеты проявляются спустя много лет. Поделитесь с единомышленниками своим опытом, проблемами и их решением при использовании доборных элементов к полипропиленовым трубам в комментариях. Сохраните статью в закладках.
