Существует несколько способов соединения . Это можно осуществить сваркой или используя соединительные муфты. Выбор той или иной методики должен осуществляться, прежде всего на основании того, какое соединение необходимо сделать – разборное или неразборное.

Соединение труб ПНД фитингами: с металической, с полипропиленовой водопроводными трубами
Трубы из полиэтилена низкого давления – очень распространенная разновидность трубопроводов для холодной воды.  Как правильно соединить ПНД трубу и в каких случаях какую методику использовать разберем…



Электромуфтовая сварка

Первоначально необходимо подготовить две трубы, зачистив их внутри,концы и обезжирив внешнюю поверхность. Затем трубы следует сцепить вместе и зафиксировать в позиционере. Как только это будет сделано, к муфте нужно подключить электронагреватели сварочного оборудования.

Процесс соединения труб осуществляется в автоматическом режиме. Это происходит в тот момент, когда к муфтам поступает ток. Из-за этого полиэтилен нагревает и расплавляется. Как только через специальные отверстия начнет выступать материал, следует перестать подавать электричество в зону. После этого остается только лишь охладить изделия естественным способом.

Соединительные муфты

Для того чтобы соединить две полиэтиленовых трубы посредством муфт, никаких дополнительных сантехнических инструментов не требуется. Достаточно иметь при себе только лишь гаечных ключ. На один его конец нужно надеть гайку, которая предварительно было снята с фитинга. Приступать к работе можно лишь в том случае, если на трубе была сделана фаска под углом в 45 градусов.

Для того чтобы упростить процесс ввода в фитинг, заготовку можно обработать при помощи мыльного раствора или же специальной трубной смазки.

Как только заготовки будут помещены в фитинг на необходимую длину, следует затянуть гайку. Этот процесс можно осуществить либо гаечным ключом, либо собственными руками. В первом случае стоит быть максимально осторожным. Обеспечивая герметичность, ни в коем случае не нужно перетянуть гайку.

Сварка встык

Сварку полиэтилена производят с помощью так называемых «утюгов»- . Поэтому она не часто применяется домашними мастерами. Первоначально необходимо осуществить оплавление концов двух изделий. Затем нужно произвести их нагрев до определенной температуры. Давление на данном этапе оказывать не требуется. Далее следует убрать нагревательный элемент от сварки и быстро соединить две трубы до того момента, пока они не потеряли полученную тепловую энергию.

Температура плавления полиэтилена составляет 270 градусов по Цельсию. Если правильно осуществить их монтаж, можно достичь однородного соединение, прочность которого будет равно 80-90 % прочности монолита.

Процесс осадки полученного стыка происходит сразу же после охлаждения изделий. Потеря температуры должна осуществлять естественным способом. Принудительно ее понижать специалисты не рекомендуют.

Виды разъемных фитингов

Большинство разъемных фитингов не требуют специального инструмента и хорошо подходят для монтажа в домашних условиях. Наиболее распространенными являются:

• переходники (цанга-гайка, цанга-штуцер, цанга-цанга);
• тройники (две цанги-гайка, две цанги-штуцер, три цанги);
• евроконусы;
• крестовины;
• уголки;
• водорозетки.

Разъемные фитинги существенно экономят время монтажа полиэтиленовых труб, обеспечивая их надежное соединение и длительную эксплуатацию.

Как герметично соединить пластиковые трубы. Характеристика полимерных труб

Пластиковые трубы – хорошая альтернатива устаревшему металлическому водопроводу. Даже неискушенный в технических аспектах мастер без труда назовет их преимущества:

• снижение уровня шума от движения жидкости по сравнению с металлическим аналогом;
• герметичное соединение монолитным спаиванием однородных материалов;
• устойчивость к воздействию среды, и конкретно к ржавчине;
• гладкость внутренней поверхности, не дающей скапливаться осадку.

Пластиковые трубы, не производящие на вид впечатление прочных, на деле боятся только сильных ударов и резкого сжатия. Даже повышение внутреннего давления для них менее опасно, чем для труб из металла или металлопластика.

При транспортировке горячей воды труба может расширяться, тем самым снижая риск прорыва. Сложностей в решении вопроса, как соединить пластиковые трубы между собой, чтобы гидроудар не привел к аварии, не возникает: качественный шов делает место спайки не менее прочным, чем стенки самого колена трубы.

Недостатки пластиковых коммуникаций не столь очевидны, но забывать о них нельзя. В первую очередь это свойства расширения при нагреве до определенного момента являющиеся достоинством.

При значительном нагреве среды трубы могут не только расширяться, но и удлиняться, что приводит к расшатыванию резьбовых узлов и немонолитных соединений. Критической температурой для полипропилена считается +140°С, а эта планка при сбое в системе отопления вполне достижима.

Последствия такого происшествия кажутся не критичными: риск, что трубу прорвет, практически исключен. Но труба может значительно выгнуться и даже разрушить кладку при скрытом способе размещения.

Тем не менее, достоинства пластиковых труб сложно переоценить. Это оптимальный материал для холодного водопровода: уточнив, как соединить кран с пластиковой трубой, можно за считанные часы обустроить летний душ в дачном домике, не используя какого либо специфического оборудования.

Кроме того, с проблемой устойчивости к нагреву прекрасно справляются производители армированных пластиковых труб. Прослойка из пластика или стекловолокна образует своеобразный скелет внутри трубы, не давая ей деформироваться под воздействием тепла и давления. Стоит только учитывать, что при монтаже коммуникаций трубы из монолитного пластика и упрочненные считаются разными материалами.

Решая вопрос, как соединять пластиковые трубы и пластиковые с армированием, невозможно обойтись без дополнительной арматуры, например пластиковых фитингов.

Как соединить полиэтиленовую трубу с полипропиленовой. Способы соединения

Как соединить трубы ПНД между собой – ответ в технологии. Однородные патрубки можно связать посредством фитингов или устройства сварного шва. Герметичность в обоих случаях сохраняется, правда в случае с дополнительными деталями результат в значительной степени зависит от качества изделий и соблюдения правил монтажа.

Сварное соединение

Для неразъёмного соединения полиэтиленовых труб необходимо специальное оборудование. Сварной шов образует сплошной шов, но прибор стоит дорого, что в итоге сказывается на стоимости строительства и ремонта коммуникаций. Также стоит отметить невозможность повторного соединения в случае ошибки.

Сварной шов на магистрали Источник www.gnb-teh.ru

Подобного рода монтаж проводится 2 способами: стык в стык или посредством электромуфты. В первом случае концы труб подлежат плавлению. Второй вариант подразумевает использование полиэтиленовой детали со встроенной металлической спиралью. Последнюю нагревают с помощью электрического тока, что способствует образованию сварного шва.

Разъёмное соединение

Разъёмное соединение предполагает возможность демонтажа и повторного соединения труб без нарушения целостности труб и разборки всей магистрали. Для монтажа труб ПНД используются специальные герметичные фитинги, которые можно использовать неоднократно. Преимуществом такого способа является отсутствие необходимости в специальном оборудовании и недорогие муфты.

Подобный способ рекомендован для устройства каналов, которые не подвергаются высокому давлению. Соединения также могут быть реализованы двумя путями: Компрессионные фитинги достаточно прочно закрепить. Раструбный узел устраивается редко, так как выделяется относительно слабой герметичностью. Монтаж подразумевает вставку одного патрубка в другой и размещение между ними уплотняющей резиновой прокладки.

Раструбное соединение патрубков Источник www.kozansutesisatcisi.com

Фитинги

В зависимости от конструктивного исполнения фитинги могут быть использованы в качестве соединительных деталей на прямом участке, разветвлённых и поворотных. Также рассматриваются варианты переходников относительно диаметров труб и разнородных материалов. Отдельным видом являются заглушки.

Соединение ПНД трубы фитингами производится в 4 действия:

• выбор муфты в соответствии с диаметром и глубиной погружения в неё патрубка;
• обеспечение максимального скольжения посредством мыльного раствора;
• раскручивание гайки и вставка трубы до нужного предела.

Завершающим действием является фиксация изделий. Для этого нужно до упора затянуть прижимную гайку. От степени затягивания зависит уровень герметичности узлового соединения.

Фитинги для устройства трубопровода Источник the-master.ru

Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Технология пайки полипропиленовых труб: подготовка и процесс

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Переход от ПНД на металл Источник c.76.my

Соединение труб из ПНД и ПВХ

Для реализации соединения труб ПНД и ПВХ между собой применяются резьбовые фитинги, комбинированные или цанговые муфты, фланцы. Первый вариант предусматривает разборку деталей и устройство сварного шва. Во втором случае сначала проводится работа с каждой из труб, потом они между собой соединяются. Последний актуален для каналов большого диаметра: стояки, канализация. Дополнительно рекомендуется использовать уплотняющие средства: фум-лента, прокладки из асбеста или резины.

Комбинированные муфты могут исполнены в разных вариантах. Соединитель с внутренней или наружной резьбой. Существуют изделия с металлическими гранями под ключ. Разъёмные детали или американки устанавливают на патрубки съёмного оборудования. Продукты с накидной гайкой и запрессованным штуцером также актуальны в случаях необходимости демонтажа приборов в любое время.

Источник: https://interer-i-dekor.ru-land.com/novosti/montazh-fitingov-dlya-polietilenovyh-trub-raznovidnosti-fitingov-dlya-polietilenovyh-trub

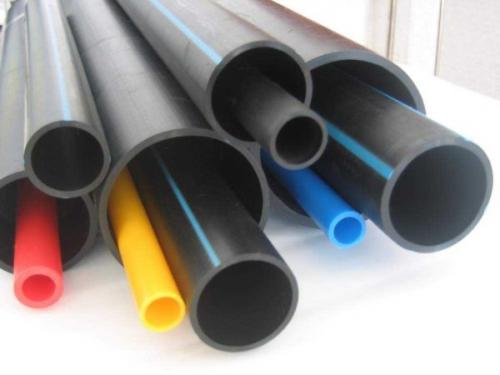

Соединение полиэтиленовых труб. Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

• химически нейтрален, может использоваться для транспортировки пищевых продуктов;
• гладкие стенки препятствуют образованию налета внутри;
• не подвержен коррозии;
• небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
• нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для устройства водопровода на даче ), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

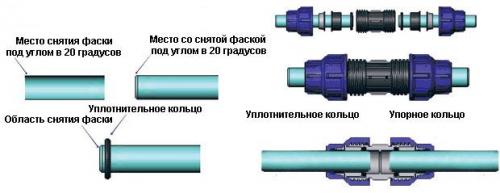

Как соединить пластиковые трубы муфтой. Монтаж муфт различного типа

Все муфтовые соединения ПНД требуют предварительной подготовки пластиковых труб. Для максимально прочного и герметичного соединения после обрезки их необходимо очистить от загрязнений и удалить заусенцы, оставшиеся после режущего инструмента. Также желательно обезжирить трубу.

Установка соединительных муфт

Для монтажа муфты ПНД необходимо подобрать изделие равного диаметра с соединяемой трубой. Алгоритм соединения выглядит так:

• пластиковую трубу помещают во втулку;
• внешнюю гайку, надетую на трубу предварительно, закручивают до предела по часовой стрелке.

Рекомендуем ознакомиться: Особенности применения полиэтиленовой трубы в газовых магистралях

Важно! Соединительные муфты подходят для монтажа водопроводных систем до 10 бар. Для напорных водопроводов они не подходят.

Монтаж компрессионных муфт

Для установки компрессионной (обжимной) муфты необходимо:

• открутить внешнюю цветную гайку;
• завести гайку за белое обжимное кольцо;
• поместить трубу в тело муфты, отодвигая белое обжимное кольцо до упора;
• внешнюю цветную гайку закрутить вручную или с помощью ключа до отказа.

Важно! Чтобы не повредить соединение, необходимо соизмерять усилие при создании крутящего момента. Чрезмерное приложение силы может привести к срыву резьбы или трещине в корпусе муфты.

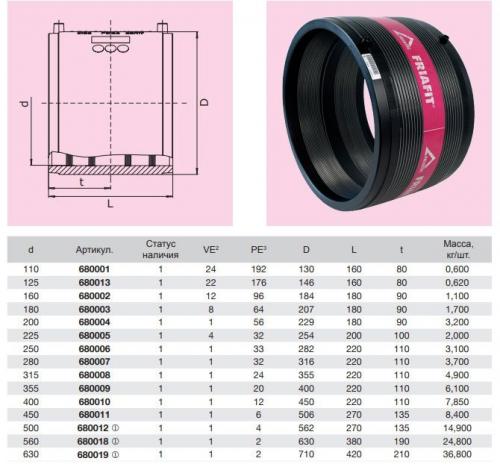

Установка электромуфты

Для соединения труб посредством электросварной муфты требует специального токоподающего прибора, который должен привести в действие нагревательную спираль и расплавить пластик в месте соединения. Это может быть простой портативный трансформатор или другой прибор, создающий постоянный ток.

Алгоритм установки:

• фитинг надевается поверх трубы;
• клеммы муфты подключаются к переносному трансформатору;
• ток из включенного трансформатора подается к термоспирали, которая за несколько минут расплавляет полимер и создает герметичный стык.

Выдержав необходимое время для плавки полиэтилена, нужно отключить трансформатор и дождаться остывания муфты (в среднем это занимает до 20 минут). Двигать ее до затвердевания полимера не рекомендуется, чтобы не нарушить однородную структуру фитинга.
