Клапан регулирующий ручной. Преимущества и недостатки использования электроприводов

Клапан регулирующий ручной. Преимущества и недостатки использования электроприводов

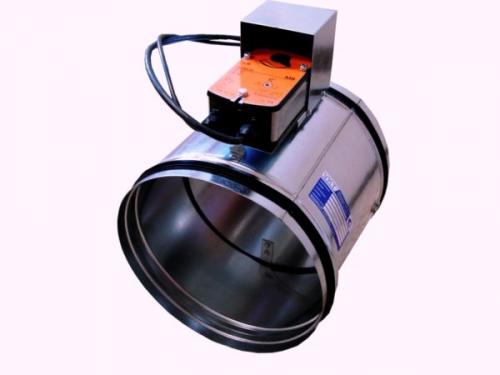

Фланцевый регулирующий клапан с приводом

Потребление энергии электроприводом клапана происходит только при движении, а его отключение не вызывает смещения по инерции. Среди других преимуществ электроприводов выделяют:

• постоянную скорость функционирования;
• низкую стоимость потребляемой энергии;
• плавную регулировку устройств, предназначенных для управления потоками перемещаемой среды;
• точность настройки и точное позиционирование;
• экологическую безопасность при установке на трубопроводах;
• возможность подключения дополнительного оборудования и датчиков для контроля и управления.

В отличие от регулирующих клапанов с пневмоприводом аналогичные устройства с электроприводом не склонны к засорению и отличаются низким уровнем шума во время работы. При авариях клапаны с электроприводами могут быть подключены к независимым источникам питания — резервным аккумуляторам и генераторам.

Основные недостатки клапанов для регулировки параметров перемещаемой среды — высокая стоимость и возможность перегрева двигателя при непрерывной работе в течение длительного времени. Из-за них повышается суммарная величина затрат на монтаж магистралей и требуется контроль состояния элементов привода. К другим недостаткам механизмов с электрическим приводом относятся:

• Возможность возникновения помех в управлении расположенных вблизи сетей, которые появляются из-за воздействия поля электромагнитных приводов.
• Сложность использования в условиях большой влажности и пожароопасных зонах. В этом случае можно применять устройства специального исполнения с высокой степенью защиты двигателя или заменить их клапанами с пневмоприводом.
• Необходимость регулярного технического обслуживания, поскольку исполнительный механизм состоит из множества подвижных деталей и элементов.

Уменьшение влияния негативных особенностей достигается благодаря точной кинематической схеме и грамотной разработке конструкции привода. Комплектация защитными средствами повышает срок службы и делает устройства более удобными для эксплуатации.

Регулятор давления. Описание регулятора

Регулятор давления воды устанавливается в системе водоснабжения с целью стабилизации входящего потока воды и недопущения критического уровня давления.

В основу работы регулятора положен принцип компенсации пружиной или мембраной предельного давления входящего потока. Это происходит за счет выравнивания усилий. Усилия пружины и диафрагмы вступают в противодействие.

В момент забора воды падает давление на выходе. Соответственно, снижается и давление на диафрагму. В результате клапан открывается.

Возрастание давления продолжается до тех пор, пока усилие диафрагмы и сила упругости пружины не будут уравновешены.

Давление на входе в клапан не влияет на открытие и закрытие пружинного клапана. Выходное давление сохраняется неизменным не смотря на перепады давления на входе.

Таким образом, удается поддерживать на выходе постоянное давление, что предохраняет внутренние коммуникации от гидроударов и перегрузок. Особенно актуальны перепады давления в сетях, питающихся от насоса.

Металлический корпус устройства имеет два резьбовых выхода для подсоединения к водопроводной системе. В некоторых моделях предусмотрен манометр, отображающий давление в системе. В таких конструкциях также предусмотрен винт регулировки для настройки предельного давления.

Клапан запорный. Запорная арматура

Запорная арматура.

1. Определение.

2. Классификация.

3. Типы запорных элементов:

3.1 Кран;

3.1.1 Шаровый Кран

3.1.2 Конусный кран

3.2 Запорный клапан;

3.2.1 Сальниковая арматура

3.2.2 Сильфонная арматура

3.2.3 Мембранная арматура

3.3 Задвижка;

3.3.1 Виды задвижек

3.3.1.1 Клиновая задвижка

3.3.1.2 Жеский клин

3.3.1.3 Двухдисковый клин

3.3.1.4 Упругий клин

3.3.2 Паралельная задвижка

3.3.3 Шберная задвижка

3.3.4 Шланговая задвижка

3.3.5 Задвижка с выдвижным шпинделем

3.3.6 Задвижка с не выдвижным шпинделем

3.4 Дисковый затвор (Заслонка)

4 Разновидности арматуры по присоединению:

4.1 Фланцевое присоединение арматуры;

4.2 Арматура под приварку;

4.3 Резьбовая арматура;

4.3.1 Муфтовая арматура

4.3.2 Штуцерная арматура;

4.4 Цапковая арматура.

1. Определение

Запорная арматура вид трубопроводной арматуры, предназначенный для перекрытия потока среды. Она имеет наиболее широкое применение и составляет обычно около 80% от всего количества применяемых изделий. К запорной арматуре относят и пробно-спускную и контрольно-спускную арматуру, используемую для проверки уровня жидкой среды в ёмкостях, отбора проб, выпуска воздуха из верхних полостей, дренажа и т.д.

2. Классификация устройств может быть произведена по нескольким признакам:

• Область применения;
• Принципу управления и действия;
• типу запорного элемента;
• присоединению к трубопроводу.

Предохранительный клапан. Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

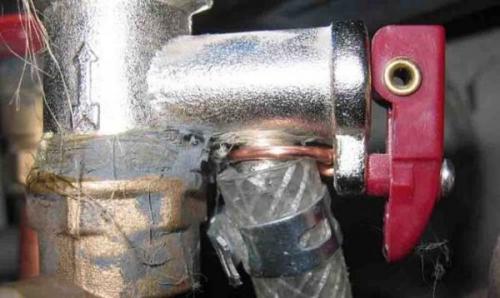

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

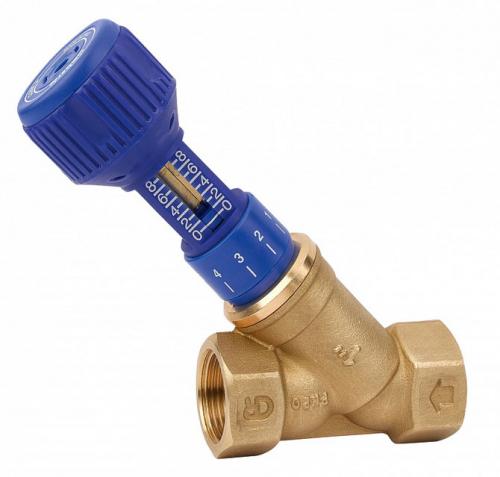

Клапан балансировочный ручной. Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

• из фторопласта;
• из плотной резины;
• из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.

Клапан предохранительный. Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

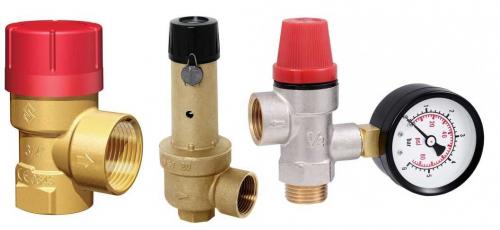

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

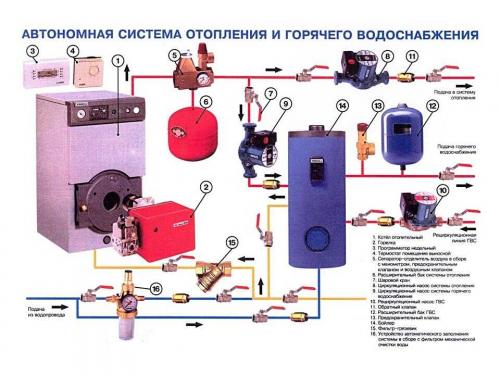

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Клапан регулирующий ручной вентиляция. Для чего используется обратный клапан

Принцип работы этого устройства таков: находясь в открытом положении, клапан пропускает любое количество воздуха, находящегося в помещении, наружу. Если поток устремится в обратном направлении, сработает блокирующее устройство, которое не позволит потоку войти внутрь. В принципе его работы нет никаких сложностей. Лепесток размещается таким образом, что поток может стремиться только в одном из направлений. При возврате поток сам себе перегородит дорогу, перекрыв вход посредством поворота лепестков. К преимуществам устройств данного типа можно отнести возможность в проведении дополнительной регулировки скорости имеющихся воздушных потоков, которые будут проходить сквозь него. Основной задачей этого устройства является прекращение потока холодных воздушных масс, которые с регулярность будут стремиться попасть сквозь шахту в теплые помещения.

Большинство в его необходимости сильно сомневается. Поможет им сделать окончательный выбор такой пример: в соседнем помещении (квартире) происходит утечка газа, пары которого будут беспрепятственно проходить сквозь вентиляционные шахты в жилые помещения при условии, что соответствующий клапан установлен не был. Стоит также учесть, что в быту используется газ природного происхождения, а не сжиженный, который даже запаха не имеет. Попасть в подобную ситуацию захочет далеко не каждый. И после того, как вы поняли принцип работы устройства обратной тяги и, разобравшись с тем, зачем оно нужно, сделать правильный выбор не составит труда.
