Ассортимент предлагаемых на рынке изделий невелик. Причина этому проста: прибор исполняет лишь одну функцию, не требующую создания множества типоразмеров кранов для разных трубопроводов. По сей день достаточно только двух – ½’’ и ¾’’, в них диаметр крана (по резьбе) составляет соответственно 15 и 20 мм. Разновидности изделий по своему назначению мы перечислили выше, так же как и тот факт, что головки винта могут предлагаться в разном исполнении – под отвертку и различные ключи.

Примечание. Иногда пользоваться краном Маевского можно и вручную, без инструмента. Некоторые модели воздухосбрасывателей для монтажа в батареях отопления выпускаются с винтом, вращающимся пластмассовой рукояткой. Но не стоит торопиться их покупать, особенно в частный дом, где есть маленькие дети. Ребенок, случайно открутив вентиль, может получить ожоги от горячей воды.

Радиаторный вентиль Маевского рассчитан на рабочее давление теплоносителя до 10 Бар (1 МПа). Такого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то ставится традиционный кран с пределом 16 Бар (маркировка РУ16). Все изделия нормально функционируют при температуре теплоносителя до 120 ºС.

Ввиду простоты конструкции клапана Маевского срок его службы определяется лишь качеством применяемого материала – латуни. Изделие из хорошего материала спокойно служит 30 лет и более. В то же время устройства, сделанные кустарным способом, могут начать быстро протекать или сразу же треснуть при монтаже. Также устройство нормально действует в условиях, когда в качестве теплоносителя в системе используется незамерзающая жидкость вместо воды.

Клапан Маевского, как пользоваться. Где устанавливать устройство?

Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.

Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.

Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.

Размещение воздухоотводящих кранов Маевского при обеих вариантах схемы

Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.

Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.

Системы « теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В специальной статье расскажем, можно ли подключить «теплый пол» от отопления.

Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.

Как работает клапан Маевского на батарее отопления. Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

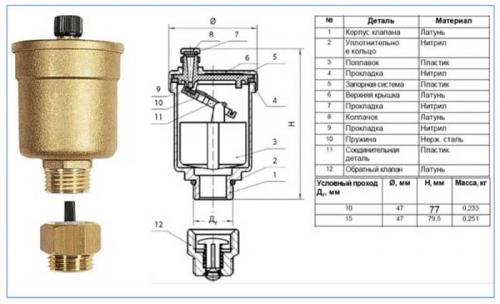

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

1. корпуса;
2. резьбовой крышки;
3. поплавка;
4. жиклера;
5. держателя;
6. золотника;
7. пружины;
8. уплотнительного элемента;

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении.

Спустить воздух из батареи отопления с клапаном Маевского. Удаление воздушной пробки из радиатора отопления

Радиаторы отопления подвержены завоздушиванию больше, чем остальные элементы системы. В большинстве случаев достаточно спустить воздух из радиатора, и система отопления начинает функционировать исправно.

Удалить воздух из радиатора можно двумя способами:

• через воздухоотводчик или клапан
• перезапустить систему отопления.

Если радиатор отопления оборудован клапаном (кран маевского), то удалить воздух из радиатора можно своими руками. Воздухоотводчиком или клапаном оснащаются все современные радиаторы отопления. Воздухоотводчик установлен на верхней пробке радиатора со стороны противоположной трубе подачи.

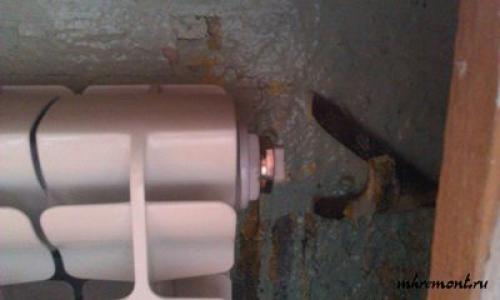

Кран Маевского на радиаторе отопления.

Чтобы спустить воздух необходимо специальным ключом, продается вместе с клапаном, открыть ниппель. Если в радиаторе был воздух, то услышите шипение. Перед открытием клапана следует под него подставить тару для приема воды. Воды будет не много, поэтому достаточно будет литровой банки.

Как шипение закончится это говорит о том, что воздух вышел. Далее следует дождаться появления воды из ниппеля. Как только напор воды из ниппеля станет постоянным, его можно закрывать. Воздуха в радиаторе больше нет.

Если воздухоотводчик отсутствует, то необходимо перезапустить систему отопления. В случае городской центральной системе отопления, перезапустить ее самостоятельно сложно и следует вызвать специалистов. Индивидуальную систему отопления перезапустить можно своими руками.

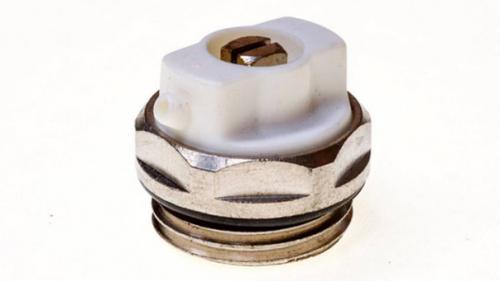

Маевского клапан. Устройство и разновидности крана Маевского

Кран Маевского состоит из нескольких частей:

• игольчатый клапан в форме конуса. Когда он закрыт, вода успешно удерживается в батарее. Открытый же клапан выпускает воздух, который успел накопиться внутри системы;
• регулировочный винт — деталь, с помощью которой производится открытие и закрытие игольчатого клапана;
• четырехгранный ключ — нужен для того, чтобы была возможность повернуть регулировочный винт. Впрочем, за неимением специального девайса можно обойтись и обычной отверткой;
• корпус, в который прячется игольчатый клапан. Как правило, он сделан из сплавов с использованием латуни, что придает ему отличные антикоррозийные свойства.

Данные элементы составляют основу конструкции. Но есть некоторые различия, свойственные определенным разновидностям. Вообще, краны Маевского делятся на три группы: ручное оборудование, автоматическое и со встроенным предохранителем. Разберемся подробнее:

• ручной представляет собой ту самую простую конструкцию, описанную выше. При необходимости регулировочный винт поворачивается с помощью отвертки или четырехгранного ключа, воздух спускается, затем винт закручивается обратно. Приспособление абсолютно простое и надежное;
• в автоматическом кране нет игольчатого клапана, роль этой детали выполняет поплавок, сделанный ил пластика. Системы ручного управления тоже нет, как таковой, но при необходимости все же можно регулировать его работу и вручную. Принцип действия довольно прост: внутри латунного корпуса находится поплавок, который перемещается в зависимости от того, какое количество воздуха собралось в системе. При перемещении он открывает затворник. Через последний и происходит сброс воздуха. Затем поплавок поднимается обратно, тем самым перекрывая соответствующее отверстие;
• устройство с предохранителем не только избавляет систему от лишнего воздуха, но и контролирует в ней давление. В случае повышения этого показателя до 15 атмосфер в оборудовании срабатывает специальный клапан, через который происходит стравливание излишков. Оптимально ставить такое устройство на трубы, сделанные из , поскольку сами по себе они плохо выдерживают слишком высокое давление.
