Пластиковые трубы для водопровода размеры и соединения. Способы соединения полимерных трубопроводов

08.10.2021 в 04:04

Пластиковые трубы для водопровода размеры и соединения. Способы соединения полимерных трубопроводов

Выбирая технологию стыковки пластмассовых труб, ориентируются на предназначение магистрали, разновидность полимерного материала и геометрические характеристики изделия.

Распространение получили следующие способы:

  1. Раструбная схема. Признается оптимальным вариантом для канализации с произвольно перемещающейся жидкой средой.
  2. Склеивание. Делится на две категории: с использованием стандартного клеящего средства и «холодной сваркой». Последняя изменяет молекулярное строение полимера, расплавляя специальным составом верхний слой материала. Применяется для всех типов трубопровода, за исключением отопительного контура.
  3. Резьбовая фиксация. Считается подходящим методом сборки комбинированных конструкций, совмещающих пластмассовые и металлические изделия.
  4. Диффузная сварка. Альтернативное название технологии — высокотемпературное соединение. Выполняется стыковкой деталей, предварительно разогретых в специфическом устройстве.
  5. Фланцевое крепление. Является оптимальным вариантом комбинации пластика с металлом. Предусматривает использование особых приварных втулок под фланцы или съемных металлических элементов.
  6. Цанговая конструкция. Применение обжимного фитинга с уплотнителем, изготовленным из резинового материала, обеспечивает качественную фиксацию. Процесс монтажа сопровождается сцеплением зубьев металлической трубки с полимером, создавая надежное крепление.
  7. Электромуфтовая сварка. Требует предварительной подготовки собираемых фрагментов. Очищенные и обезжиренные детали соединяются специальным фитингом с размещенными внутри электродами. Под действием напряжения пластик разогревается, происходит стыковка труб. Для формирования отопительных систем данную технологию использовать не рекомендуется из-за недостаточной прочности сборной конструкции.

Пластиковые трубы для отопления. Преимущества пластиковых труб

Пластиковые трубы для отопления имеют много положительных качеств, выделяющих их на фоне аналогичных изделий из металла.

Стоит выделить основные достоинства труб из пластика:

  • Пластмассовые трубы для отопления не боятся влажной среды. Пластик – полимер, не взаимодействует с химическими и другими агрессивными веществами.
  • Благодаря своей коррозионной стойкости и неподверженности гниению, такие трубы вполне могут прослужить до пятидесяти лет.
  • Пластиковые трубы отопления считаются экологически безопасными, потому что из них не выделяются токсические соединений.
  • Во время транспортирования воды по таким трубам, они не издают шума. Все потому, что пластик хуже пропускает звук, на пластиковых трубах не собирается налет, что положительно сказывается на их пропускной способности.
  • У пластика малая теплопроводность, что очень важно для конструирования отопительной системы. Это можно считать его главным преимуществом перед стальными трубами, в которых вода достаточно быстро становится холодной.
  • Характеристики пластиковых труб для отопления таковы, что они успешнее справляются с температурными перепадами. Это также делает их незаменимыми при организации отопительной системы в доме.
  • Благодаря своей легкости, их очень легко транспортировать и производить их укладку. Стоит отметить тот факт, что трубы соединяются между собой фитингами, методом пайки. Процесс занимает минимум времени, а сами трубы не нуждаются в покраске, сохраняя свою эстетичность на очень долгое время.
  • К тому же, они имеют невысокую стоимость. Стальные трубы обойдутся значительно дороже.

Какие трубы лучше для водопровода металлопластик или полипропилен. Рабочие характеристики

По эластичности полипропиленовые трубы жестче, чем виды из металлопластика. Многослойные конструкции легко согнуть, что упрощает транспортировку и укладку. При одинаковых параметрах у полимеров стенки толще, чем у композитов.

Монтаж металлопластиковых видов Источник dariusmehri.com

Металлопластиковые трубы можно гнуть без дополнительного оборудования. Характеристика позволяет собирать элементы «теплого пола» в сложную спираль. При работе с полипропиленом каждый изгиб придется дополнять фитинговым уголком, который в будущем станет потенциальной точкой прорыва. Чем больше «колен», тем выше опасность аварий.

Металлопластиковые трубы производят в диаметре от 16 до 63 мм. Параметры подходят для отопительных и водопроводных систем обычного размера. Для нестандартных конструкций выбирают пластиковые виды, максимальное сечение которых достигает 125 мм.

Монтаж

Полипропиленовые трубы соединяют методом пайки. Изменить направление трубопровода можно только дополнительной установкой крепежных элементов. Зачистка и монтаж металлопластиковых деталей происходит намного быстрее, чем работа с полимером.

Сварные фитинги для полипропилена по долговечности уступают моделям для композитных материалов. Самым надежным профессионалы считают конструкцию, собранную из пресс-фитингов. Обжимаемые виды для металлопластика часто текут, поэтому придется периодически подтягивать крепежи.

Монтаж полимерной модели Источник krasnodar.pulscen.ru

Заужение сечения

В композитных трубах происходит сильное уменьшение диаметра в местах соединения. Меньший параметр приводит к гидроударам в системе и нарушению герметичности. При стандартном давлении в отопительном трубопроводе не стоит бояться разрушений. Проблема актуальна для конструкций в высотках.

Особенности крепления труб Источник stroy-lesa.com.ua

Если выбрать фитинги нужного сечения, то у полипропиленовых моделей не бывает уменьшения диаметра. Снижение параметров возможно при ошибке в просчетах или экспериментах с системой. При покупке труб и деталей выбирают виды одного размера.

По кислородной защите

Пузырьки воздуха в отопительных трубах становятся причиной коррозии в радиаторах. Полимерные модели хорошо пропускают кислород, поэтому способствуют возникновению ржавчины. В конструкциях с алюминиевой фольгой проницаемость ниже, что позволяет устанавливать в горячих системах.

Расширение линейное

Под воздействием температуры ось трубопровода отклоняется от нормы. Для металлопластиковых видов параметр не превышает 0,02 мм на метр. При использовании горячей жидкости (до 90 С) линейное расширение составит не более 1,8 мм. Труба остается визуально и по характеристикам ровной.

Полипропиленовые модели отклоняются от нормы на 2,5 мм на каждый погонный метр. Увеличение градуса проявляется в виде волнообразного искривления конструкции. Чтобы минимизировать проблему, трубы придется устанавливать с меньшим шагом, применяя больше креплений.

Расширение линейное Источник stroy-lesa.com.ua


Переход с чугуна на пластик при монтаже канализационных трубопроводов

Затраты

Стоимость металлопластиковых моделей – от 100 рублей за 1 м. Полимерные варианты диаметром в 25 м по цене выходят 50-60 руб. Фитинги для композитных конструкций предлагают от 150, для полипропилена – от 100 руб. Чем длиннее трубопровод, тем дороже обойдется покупка материалов.

Металлопластиковые трубы можно сгибать вручную, полимерные – только при помощи паяльника, стоимостью от 1,5 тысяч рублей. Профессиональные пресс-клещи для фитингов выходят дороже 9 000 руб. Для одноразовой процедуры можно использовать обычный гаечный ключ и ножницы по железу, общей суммой до 1000 руб.

Пластиковые трубы большого диаметра. Применение и особенности соединения пластиковых труб большого диаметра

Трубы большого диаметра традиционно выполнялись из металла, однако развитие трубного производства, совершенствование материалов для изготовления труб различного назначения и появление на рынке изделий, обладающих превосходными характеристиками, привело к тому, что металлические трубы постепенно потеряли свою популярность. В последнее время пластиковые трубы большого диаметра активно используются для замены старых подземных коммуникаций, которые с течением времени изрядно поизносились.

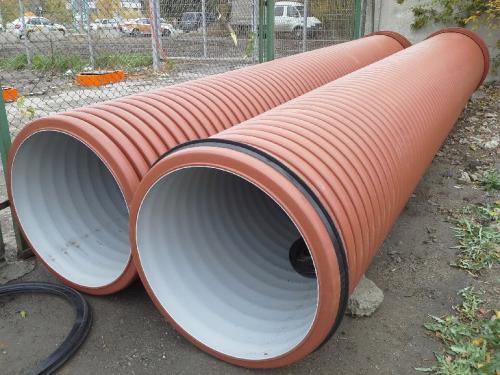

Пластиковые трубы большого диаметра. Применение и особенности соединения пластиковых труб большого диаметра

Преимущества пластиковых труб

В отличие от старых стальных или чугунных труб изделия из пластика отличаются:

  • Долговечностью.
  • Устойчивостью к механическому воздействию и к внешним факторам.
  • Пластиковые трубы не ржавеют и не накапливают отложений на стенках, инертны к разным химическим соединениям.
  • Экологичны.
  • Слабо проводят звуки, поэтому движение рабочей среды не производит дополнительных шумов.
  • Материал, из которого изготавливают трубы, обладает небольшим весом, что облегчает и транспортировку, и монтаж трубопроводов.
  • Установка пластиковых труб для различных целей, а также эксплуатация пластиковых трубопроводов не требует больших финансовых затрат, их использование экономически гораздо выгоднее, чем монтаж и обслуживание систем из чугуна или стали.

Применение пластиковых труб большого диаметра

Трубы большого диаметра изготавливают из современных прочных материалов, которые отлично приспособлены к различным условиям использования, поэтому их применяют для организации водопровода и канализации, подземных коммуникаций и отопительных систем.

От размера внутреннего сечения зависит способность трубы выдерживать большие значения давления в системе, равно как и от технических характеристик трубы.

Трубные изделия из пластика диаметром 30-120 см применяются для подачи воды и для канализационных систем, отопительных и дренажных трубопроводов, их используют в пищевой и химической промышленности.

Пластиковые трубы большого диаметра. Применение и особенности соединения пластиковых труб большого диаметра

Кроме того, пластиковые трубы большого диаметра незаменимы для систем подводных, поскольку требуют минимального ухода, и при этом достаточно надежны.

Специфика материала, из которого выполняются такие трубы, в том, что они на сегодня незаменимы и в воде, и на суше. С помощью этих труб, например, можно транспортировать нефть под землей и на дне водоемов.

Обратите внимание! Перфорированные трубы крупных габаритов применяют для обустройства колодцев в областях, где температура воды не опускается ниже — 55°С, а также имеется повышенная сейсмическая опасность.

Полиэтиленовые трубы наиболее популярны для обустройства коммуникаций, сшитый полиэтилен, например, хорош для организации системы типа «теплый пол». В качестве дренажных труб применяют пластиковые трубы диаметром 50 см.

Технологии монтажа больших пластиковых труб

Особенность трубных изделий большого диаметра в том, что стандартные способы монтажа для их соединения применять сложно. Размер таких труб часто все же не позволяет укладывать их без применения специальной техники.

При нарезке труб важно обращать внимание на то, чтобы срез был ровным, любые шероховатости отрицательно влияют на качество соединения. Трубы большого диаметра могут соединяться как разъемным, так и неразъемным способом соединения.

Чаще всего установленные на нужное место трубы соединяют с помощью разогревающих устройств — паяльников, если же операцию невозможно осуществить в силу расположения зоны стыковки близко от вентилей или в том случае, когда соединять приходится трубу, емкость которой заполнена, и в тех случаях, когда просто расположение трубы не позволяет использовать сварку, применяют простое краевое соединение и дополнительно используют другие способы соединения:

  • способ с использованием прижимных пластин, т.е пневматических подушек, заполненных сжатым воздухом и стягивающих хомутов;
  • стыковая сварка с электромуфтой для создания неразъемных прочных соединений труб крупных габаритов, работающих под высоким давлением;
  • раструбный способ, который применим для стыковки безнапорных крупногабаритных канализационных труб с помощью специальных фитингов: фланцев и раструбов с применением уплотнителей для герметизации.

Какие трубы лучше использовать для водоснабжения в квартире. Стальные изделия

Трубы из стали для водопровода в квартире отличаются достаточной прочностью. Но следует учесть, что они потеряли свою былую популярность из-за появления в продаже пластиковых.

Говоря о стальной продукции, отметим, что она может выдерживать серьезную разницу колебаний температур и эксплуатироваться в условиях высокого давления. Сантехнические конструкции производятся из оцинкованной или черной стали. В первом случае можно выделить высокую устойчивость к коррозии, что является несомненным плюсом при продолжительном использовании трубопровода.

Металлический трубопровод

Основной недостаток данного материала – покрытие их поверхности конденсатом. При его взаимодействии с кислородом возникают окислительные процессы, изделие начинает ржаветь. Помимо этого, для проведения монтажных, ремонтных работ потребуется специальное оборудование и профессиональные навыки. Поэтому установка системы водопровода из стали очень затратна. Зато прослужат они больше 50 лет, что позволяет сохранить спрос на данную продукцию.

Совет! Для ремонта труб из стали используйте такой же материал. При создании новых канализационных систем или водопровода, выбирать лучше другие варианты.

К преимуществам данного вида относят:

  • Возможность функционировать в условиях высокого давления в трубах;
  • Отличается высоким показателем надежности;
  • Устойчив к коррозии, механическим повреждениям;
  • Долгий срок службы.

К преимуществам также относят стоимость. По сравнению с пластиковыми она не самая низкая, но вполне доступна для обычного покупателя. Работать с материалом очень легко. Есть множество различных крепежей и фитингов, которые можно приобрести в самом простом магазине сантехники.

Использовать данный вид в квартире лучше для создания отопительной системы или горячего водопроводы. При выборе изделия обратите внимание на толщину стенок. Существует 3 вида:

  • Легкие;
  • Обыкновенные;
  • Усиленные.

Чем толщина труб больше, тем дольше прослужит водопровод.
