Дренажные трубы в геотекстиле поступают в продажу в бухтах по 50 м. Такой метраж упрощает монтаж, т.к. минимизируется количество стыков.

Встречаются также плоские дрены. Они стоят дороже, чем круглые, но имеют больше достоинств, к числу которых относятся повышенная прочность и надежность, возможность монтажа с нужным уклоном и в заданном направлении. Такие изделия — препятствие для грызунов, которые не в состоянии передвигаться по внутренней поверхности дрен.

Дренажная труба в геотекстиле диаметром 110 мм наиболее востребована в частном домостроении. Она справляется с осушением участка площадью 10 соток и незаменима на суглинистых грунтах.

Обратите внимание! В некоторых видах труб между стенкой и геотекстильной обмоткой находится дополнительный фильтр в виде слоя из гранул пенополистирола.

Плюсы и минусы

Использование в качестве защиты геоткани придает дренажным трубам достоинства, которые на сегодняшний день делают их наиболее популярными.

Рекомендуем ознакомиться: Как правильно рассчитать нагрузку на профильную трубу, используя таблицы

Трубы в геотекстиле:

• имеют срок эксплуатации не менее 50 лет;
• обладают небольшим весом, что обеспечивает удобство в перевозке и складировании;
• легко монтируются;
• обладают хорошими несущими свойствами.

Обратите внимание! По своей несущей способности дрены делятся на категории, которые обозначаются буквами SN. Стоящая рядом цифра обозначает допустимую глубину укладки. Маркировка SN2 рекомендует использование на глубине до 2 м, что достаточно для ряда регионов. Жесткость SN3 или 4 разрешает прокладку на глубину до 5 м.

• переносят перепады температур в диапазоне -40°C-+90°C;
• устойчивы к коррозии, гниению;
• доступны по цене.

К недостаткам таких труб относится то, что используемый геотекстиль малой плотности легко порвать. Кроме того, эти изделия не так эффективны, как аналоги в рубашке из кокосовых волокон, но зато более долговечны.

Обратите внимание! Дрены в рубашке из геотекстиля чаще всего применяются на легких песчаных или глинистых почвах. На тяжелых грунтах лучше предпочтение отдавать трубам, обернутым в материал из кокосовых волокон.

Источник: https://postroivsesam.info/stati/drenazhnaya-truba-v-geotekstile-osobennosti-drenazhnyh-trub-v-geotekstile

Дренажная труба, как работает. Дренажная труба — материалы изготовления

Дренажная труба для дренажа участка или удаления сточных вод прокладывается под землей, где основным негативным фактором является влага, содержащаяся в почве. Поэтому при выборе не рассматриваются в качестве материала изготовления черные металлы и чугун, обладающие низкой коррозионной стойкостью и запрещенные ГОСТ к прокладке в земле без защиты. Также неприемлемым вариантом в силу экономической нецелесообразности является использование для дренажа трубопроводов из цветных металлов или нержавейки, тем более что сложно найти подходящие изделия больших диаметров.

Теоретически дренажную трубу можно изготовить самостоятельно из любой неметаллической трубы, просверлив круглые отверстия или нарезав болгаркой прямоугольные щели в трубной оболочке.

На рынке представлено несколько разновидностей труб для дренажа как из старых классических материалов, так и из современных полимеров. Следует отметить, что многие трубы, изготовленные не из пластиков, готовят для дренажирования ручным способом, прорезая соответствующие проходные каналы в трубных стенках дрелью или болгаркой.

Рис. 3 Трубы и муфты из асбестоцемента

Асбестоцемент

Асбестоцементные трубы применяют для монтажа наружных безнапорных канализационных коммуникаций, коллекторов мелиорации и кабельных линий телефонной связи. Техусловия на асбестоцементные трубы регламентированы ГОСТ 1839-80, согласно которому:

• Стандартная длина изделий: 295, 395 см.
• Условный проходной размер: 10 — 15 — 20 — 30 и 40 см.
• Толщина оболочки: от 9 до 17 мм.

Согласно ГОСТ 1839-80, трубы выпускают без раструбов, для их соединения между собой используют муфты большего размера, рассчитанные на герметизацию стыков при помощи резиновых колец. Многие производители выпускают трубы из асбестоцемента с раструбами, облегчающими и упрощающими процесс стыковки участков прокладываемой магистрали.

Отверстия для воды в трубных стенках могут быть прорезаны в процессе производства или при монтаже изделий, их стандартный диаметр 10 — 20 мм или больше при расстоянии между точками пробивки в 10 — 20 см.

Рис. 4 Хризотилцементные дрены и муфты

Хризотилцемент

Техусловия на трубы из хризотилцемента, изготовленные путем смешивания минераловолокнистой силикатной составляющей — хризотила с цементом, приведены в ГОСТ 31416-2009, его основные положения:

• Сферы использования труб: безнапорные канализационные наружные трубопроводы, коллекторы для дренажа в системах мелиорации и магистралях теплосетей, воздуховодные вентиляционные шахты, укладка кабельных линий телефонии.
  Также трубопроводы из хризотилцемента применяют для устройства напорных водоподающих и мелиоративных коммуникаций, транспортировки нагретой воды и теплоносителя в системах отопления с температурными параметрами до + 115 °С и номинальным напором не больше 1,6 Мпа (16 бар, атмосфер).
• Длина изделий: 295, 395, 500 см.
• Условный проходной диаметр: 10 – 12,5 — 15 — 20 — 25 — 30 — 35 — 40 — 50 см.
• Толщина оболочки: от 8 до 24 мм.

Согласно приведенному ГОСТ 31416-2009, трубы из хризотилцемента выпускают цилиндрическими, для устройства поворотов, подключения дополнительных веток, перехода на иные размеры использует фасонные детали из стали или коллекторные элементы из бетона с установленными фасонными частями.

Соединение прямолинейных участков производят при помощи муфт из хризотилцемента и резиновых колец (по ГОСТ 5228 или иным актам).

Как и предыдущая разновидность, трубы из хризотилцемента выпускают и с раструбовым соединением, водопроводящие отверстия могут прорезаться как на предприятии, так и монтажниками перед прокладкой магистрали.

Рис. 5 Глиняные и керамические трубы

Керамика (обожженная глина)

Дренажные трубы для проведения мелиоративных работ, изготовленные из глин по обычной технологии или с применением обжига, рассмотрены в ГОСТ 8411-74, где указаны их форма и размерные параметры.

В соответствии с приведенным нормативным документом, изготавливают следующие керамические изделия:

• Виды дренажных труб из глины по наружной форме: цилиндрические, шестигранные, восьмигранные.
• Внутренний диаметр: от 5 до 30 см.
• Длина: 33,3 см или 50 см для диаметров от 10 см (по согласованию с производителем).

Все трубы из глин имеют шероховатые внутренние стенки цилиндрической формы, их укладку производят с защитой стыков фильтрующими материалами. Из-за отсутствия подходящих фасонных изделий глиняный трубопровод обычно монтируют в прямолинейном расположении без боковых отводов и поворотов.

Помимо специальных глиняных, в торговой сети реализуются круглые керамические трубы с раструбовыми патрубками, которые также можно использовать в качестве дренажных после прорезания в их оболочке сквозных щелевых или круглых отверстий.

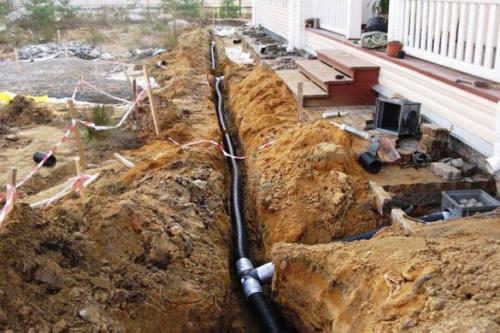

Укладка дренажной трубы в канаву. Варианты устройства дренажной системы

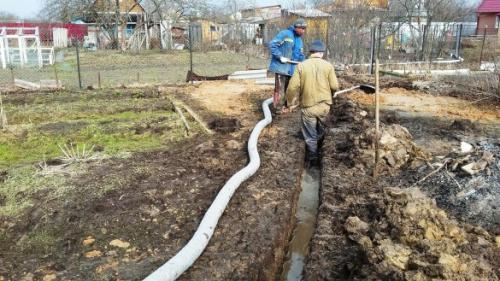

Решая, как укладывать дренажные трубы, следует знать о существовании нескольких способов создания водоотводящих конструкций:

1. Траншеи с щебнем и песком . Дренажная система закрытого типа – это выкопанные в земле канавы и траншеи, которые заполняют слоем щебня, а сверху насыпают песок. Часто на приусадебных участках используют эффективную конструкцию под названием «елочка» - к центральной магистрали подводят второстепенные трубопроводы.
   При этом укладку основной дренажной трубы укладывают с уклоном, направленным к водосбору. Между дренами расстояние зависит от состояния и состава грунта. На глинистых почвах – это максимум 10 метров, на суглинистых – 20 метров, а на песчаных – 50 метров.
2. Открытые дренажные канавы . Такой способ отличается простотой и дешевизной. Для создания дренажа выкапывают канавки, имеющие ширину 50 и глубину примерно 70 сантиметров, расположив их по периметру приусадебного участка. Бортики в дренаже следует делать скошенными, соблюдая 30-градусный угол. Сброс жидкости из дренажной системы выполняется в накопительную водосточную траншею.
   Основной недостаток такой конструкции - неэстетичный вид, нарушающий дизайнерское решение ландшафта участка.

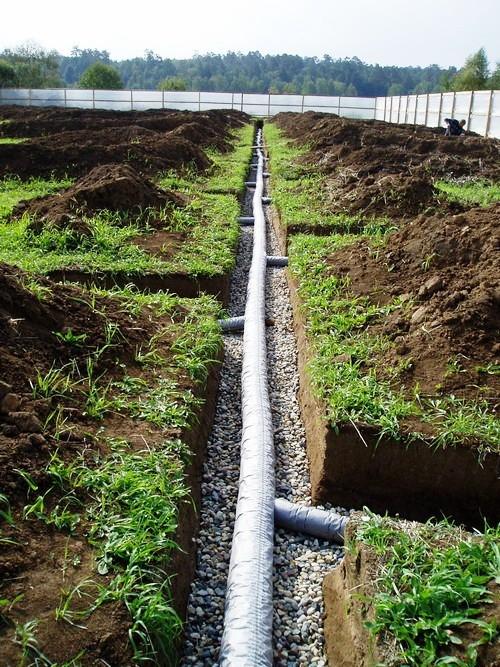

3. Система с применением перфорированных труб . Это наиболее распространенная технология укладки дренажных труб. Благодаря глубинному дренажу, появляется возможность отвести грунтовые воды, которые высоко залегают. В подготовленные траншеи укладывают керамические или асбестоцементные трубы с предварительно высверленными в них отверстиями соответствующей формы и диаметра (прочитайте также: " Дренажная труба своими руками - устройство и монтаж на примерах ").
   Более удобным вариантом является использование пластиковых изделий с перфорацией или монтаж уже полностью готовых систем, которые имеются в продаже.
4. Системы с дренажными лотками . Их применяют при обустройстве поверхностного дренажа, позволяющего отвести с участка стоки после выпадения или таяния атмосферных осадков. Для сооружения системы используют специальные лотки, которые производят из пластика (современный вариант) или модифицированного бетона.
   Канавки прокладывают от места водосбора к месту сброса с уклоном около 2-3 градусов. В них помещают дренажные лотки, бортики которых должны располагаться на уровне грунта. При расположении участка на возвышенности открытого типа, дренажные канавки следует выкопать поперек склона, благодаря чему удается перехватывать стекающие сверху вниз водяные потоки.

Дренажная труба в медицине. Когда удалять дренажи и зонды после операции?

Задачей мониторинга является возможно ранняя регистрация физиологических нарушений, чтобы как можно быстрее назначить корригирующую терапию. Инвазивность мониторинга зависит от тяжести заболевания у конкретного больного: чем тяжелее пациент, тем больше используется датчиков и зондов и тем меньше вероятность выживания.

Всестороннее обсуждение постоянно увеличивающихся методов физиологического мониторинга выходит за рамки задач этой главы. Тем не менее отметьте, пожалуйста, следующее:

• Чтобы своевременно реагировать на предупреждающие сигналы монитора, вы должны прекрасно ориентироваться в используемой технике и обязаны четко отличать действительно остро возникшие физиологические отклонения от механических и технологических артефактов мониторинга.

• Следует понимать, что все методы мониторинга чреваты мириадами потенциальных ошибок , связанных как с той или иной технологией, так и с особенностями пациента. Настороженность и здравые клинические суждения имеют первостепенное значение!

• Благодаря внедрению новых технологий, мониторинг становится все сложнее (и дороже). Более того, техника мониторинга служит причиной большого количества ятрогенных осложнений в хирургических БИН. Пользуйтесь мониторингом выборочно, не поддаваясь Эверест-синдрому: «Я взобрался на него, потому, что он там стоит». Прежде всего, спросите себя: «А это действительно нужно пациенту?» Вспомните, что существуют более безопасные и дешевые альтернативы инвазивного мониторинга. Например, у стабильного пациента удалите артериальный катетер, так как АД легко можно измерить привычным сфигмоманометром, а р02 и другие показатели крови могут быть взяты традиционным путем. Каждый раз, осматривая пациента, спрашивайте себя, какой из установленных катетеров и зондов может быть удален: назогастральный зонд, катетер Сван-Ганца, центральный венозный, артериальный, периферический венозный или мочевой?

Назогастральный зонд . Длительное оставление этого зонда якобы для борьбы с паралитическим илеусом в послеоперационном периоде является общепринятым, но совершенно необоснованным ритуалом. Концепция, что назогастральный зонд «защищает» расположенный ниже кишечный анастомоз, смехотворна, так как несколько литров кишечного сока выделяется каждый день ниже разгружаемого желудка. Назогастральный зонд крайне раздражает пациента, затрудняя дыхание, вызывая эрозии пищевода и поддерживая желудочно-пищеводный рефлюкс. Традиционно хирурги оставляют его до тех пор, пока отделяемое из желудка не достигнет определенного предела (например, 400 мл/сут); зачастую это просто ненужные пытки. Неоднократно показано, что большинство пациентов после лапаротомий, в том числе и после вмешательств на верхнем отделе ЖКТ, вовсе не нуждаются в назогастральной декомпрессии или она необходима всего на 1—2 дня. У пациентов в бессознательном состоянии, когда необходимо защищать верхние дыхательные пути от случайной аспирации, назогастральный зонд может быть использован избирательно. После экстренных абдоминальных вмешательств его применение обязательно у пациентов, находящихся на ИВЛ, в бессознательном состоянии и у оперированных по поводу кишечной непроходимости. Во всех других случаях удаляйте назогастральный зонд на следующее утро после операции.

Укладка дренажной системы. Причины устройства дренажной системы

Если трубы расположить по периметру земельного надела, то можно построить надежный водоотвод. Известно, что серьезную опасность для фундамента частного жилья представляют грунтовые и паводковые воды, а также атмосферные осадки, выпавшие в количестве, превышающем месячную норму.

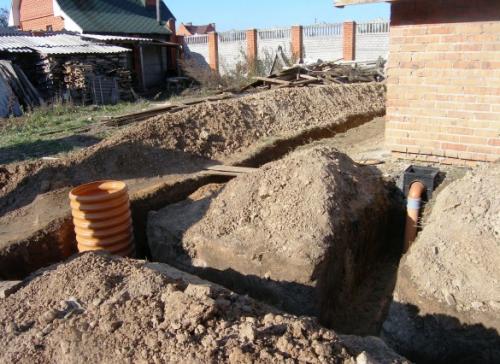

Чаще всего, прокладка дренажных труб проводится до начала возведения дома. Но бывает, что после окончания строительных работ возникают серьезные основания для гидроизоляции фундамента. Вот тогда при особых условиях можно заняться подготовкой дренажа.

Рассмотрим ситуацию, когда трубы монтируются в начале строительства, но при конкретных основаниях:

• высокий уровень размещения грунтовых вод − менее полутора метров до поверхности земли;
• пологость склона местности, способствующая регулярному накоплению влаги;
• наличие глинистой и суглинистой почвы с низкими водопропускными характеристиками;
• постройка расположена в местности, в которой по статистике превышен уровень месячных осадков.

Также большую роль играет глубина постройки других сооружений на придомовой территории. Если рядом с главным зданием присутствует заглубленный фундамент, то подземные воды не смогут уходить свободно и постоянно накапливаются под домом, повышая риск его подтопления. В качестве барьера для естественной циркуляции сточных вод выступает асфальт и отмостки из бетона на участке. В таком случае, будет правильным соединить ливневые отходы с центральной системой.

Установка дренажной трубы ликвидирует урон, нанесенный фундаменту от скопления влаги в земле вокруг жилища и смены уровня сточных вод.

Как проложить дренажную трубу под дорогой. Принципы организации и виды трубного дренажа

Существует довольно широкий ряд способов того, как справиться с повышенной влажностью на участке.

К примеру, если имеют дело с глинистыми грунтами, дренаж можно провести методом бурения на территории многочисленных неглубоких скважин.

Также в глинистом грунте можно прорыть траншеи с уклоном, в которых благодаря водонепроницаемым стенкам будет собираться вода и направляться в точку сливания. Каналы можно присыпать любым хорошо проницаемым для водной среды материалом, обычно используют щебневые и песочные засыпки.

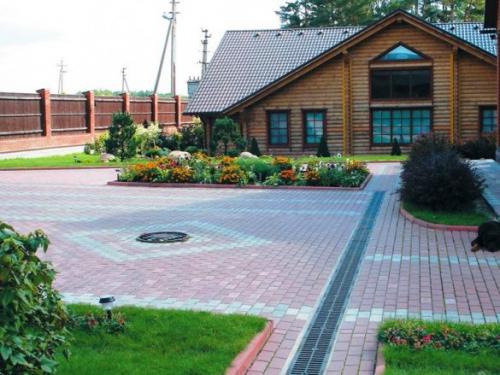

Популярный у многих владельцев частных домов метод отвода дождевых вод — устройство на участке лотковых водоотводов с защитными крышками. Их устанавливают заподлицо с твердым покрытием участка и под уклоном направляют за его территорию или в дренажный колодец.

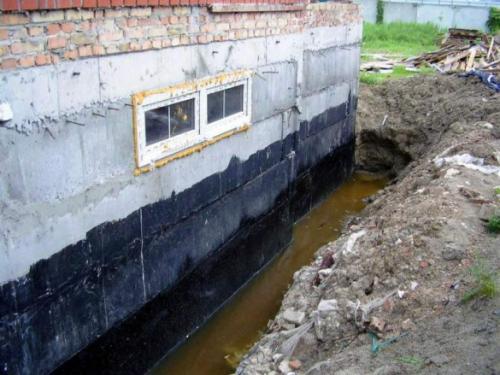

Снизу около фундаментов зданий на небольшом от них расстоянии устраивают перехватывающий трубный дренаж. Его используют для отведения водных масс при изменении климатических факторов: выпадании осадков, таяния льда и снега.

При повышенном уровне грунтовых вод фундаментную основу зданий защищают при помощи понижающего дренажа. Для этого трубопровод размещают вокруг постройки на расстоянии 1 — 2 м от фундамента и ниже него на глубине около 0,5 м. В этом случае опускается уровень водяной линзы, и она не достигает фундаментной ленты или плиты.

При использовании автономной канализации воду из септиков отправляют в колодец или на поля фильтрации. Для аэрации используют дрены с перфорированием по всему периметру оболочки, которые реализуют функцию рассеивающего дренажа.

Рис. 3 Дренаж стоков от септиков

Дренажная труба. Часть 1. Виды труб, материалы изготовления, конструкция . На нашем сайте есть развернутая статья про дренажные трубы, которая не уместилась в одну статью! Если хотите знать все про организацию дренажа, материалы и правильный монтаж, переходите по ссылке выше и, приятного прочтения!

Дренажная труба своими руками. Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

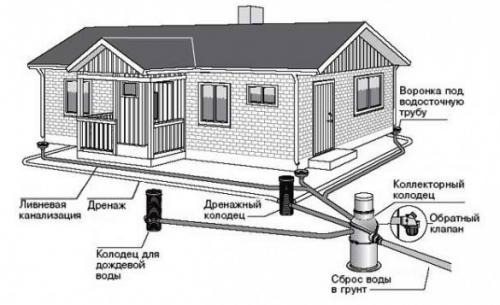

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

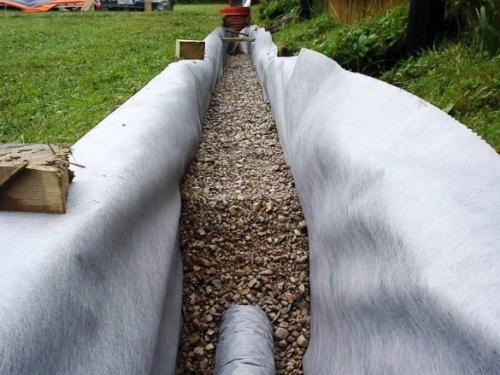

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).
