Соединение полипропиленовых труб без пайки при помощи разнообразных фитингов и клеев позволяет производить монтаж трубопроводов водоснабжения, канализации и отопления практически любой сложности.

Как правильно соединять пластиковые водопроводные трубы без пайки Вы узнаете из этой статьи.

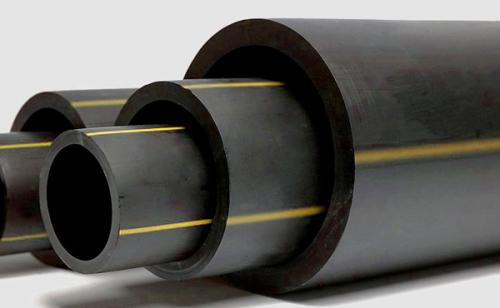

Виды полимерных труб

Пластиковые трубы широко применяются для монтажа трубопроводов различного назначения.

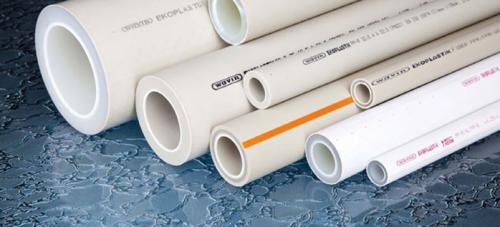

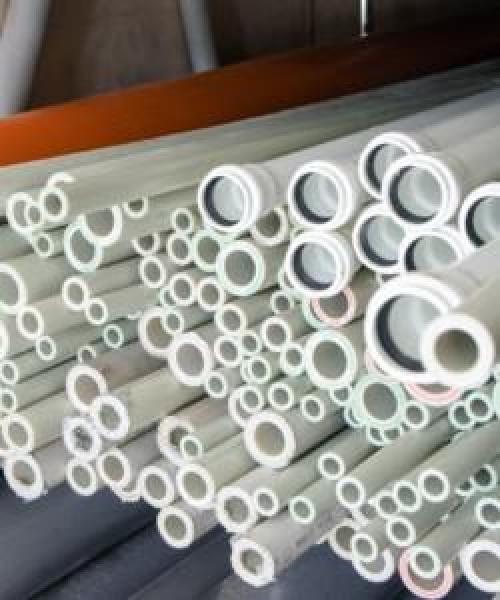

Полипропиленовые трубы

Полипропиленовые трубы изготавливаются из полипропилена, полимера, который синтезируется из пропилена путем химической реакции.

Полипропилен наиболее востребованный полимер!

Трубы из полипропилена маркируются:

• PP – однослойный полипропилен,
• PPH – гомополимер полипропилена,
• PPB – сополимер полипропилена,
• PPR – рандомполимер полипропилена, в зависимости от рабочего давления PN 10 – PN 25,
• PPR-FB-PPR – армированная стекловолокном PPR труба,
• PPR/PPR-GF/PPR – армированная композитным слоем со стекловолокном PPR труба,
• PPR-AL-PPR – армированная алюминиевой фольгой PPR труба,
• PP-RCT-AL-PPR – внешний слой улучшенный PPR, армированная алюминиевой фольгой PPR труба.

Полипропиленовые трубы используются в системах холодного водоснабжения (PP), канализации и вентиляции (PPB), горячего водоснабжения и отопления(PPR).

PPR трубы обладают механической прочностью, низкой теплопроводностью, устойчивостью к воздействиям агрессивной среды.

Полипропиленовые трубы выпускаются отрезками по 2, 4, 6, 12 м и диаметром от 10 до 1200 мм. Гибкие полипропиленовые трубы могут продаваться в бухтах.

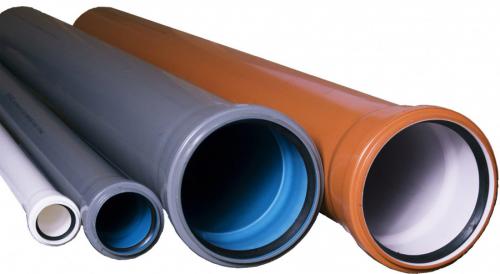

ПВХ трубы

ПВХ трубы изготавливают из поливинилхлорида. Поливинилхлорид – бесцветная пластмасса, которая устойчива к агрессивным средам. Имеет малую морозостойкость. Устойчив к нагреву до 66 градусов Цельсия.

ПВХ трубы обладают высокой механической прочностью, не проводят электрический ток!

Поливинилхлоридные трубы имеют следующую маркировку:

• ПВХ или PVC – поливинилхлорид,
• ХПВХ или PVC-C – хлорированный поливинилхлорид.

Трубы ПВХ используются при устройстве внутренних и наружных канализационных трубопроводов, а также в качестве защитных коробов для электропроводки и слаботочных сетей.

ПВХ трубы выпускаются отрезками без раструбов, отрезками с раструбом под уплотнительное кольцо или отрезками с раструбом под клеевое соединение. Длина отрезков от 2 до 12 м с шагом 0,25 м. Диаметры труб от 5 до 1000 мм.

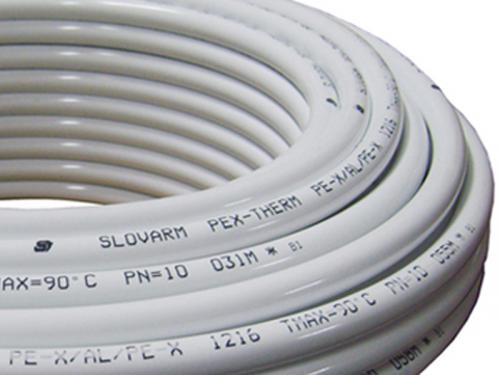

Металлопластиковые трубы

Металлопластиковые трубы имеют многослойную структуру, в которой наружный и внутренний защитные слои обычно представляют собой полиэтилен или сшитый полиэтилен, а внутренний барьерный слой – алюминиевую или медную фольгу толщиной от 0,15 до 0,5 мм. Слои при производстве склеиваются между собой.

Металлопластиковые трубы обладают ударной прочностью, низким коэффициентом теплового расширения, устойчивостью к давлению до 10 Мпа и температурам до 95 градусов Цельсия!

Маркировка металлопластиковых труб состоит из комбинации обозначений слоев трубы. PE – защитный слой из полиэтилена, PE-RT – защитный слой из полиэтилена повышенной термостойкости, PE-X – защитный слой из молекулярно сшитого полиэтилена повышенной термостойкости, AL – барьерный слой из сваренной алюминиевой фольги.

Металлопластиковые трубы применяются для монтажа трубопроводов холодного и горячего водоснабжения и отопления.

Наружные диаметры металлопластиковых труб составляют 16, 20, 26, 32, 40, 50, 63 мм. Труба выпускается в бухтах длиной от 50 до 200 м.

Полиэтиленовые трубы

Полиэтиленовые трубы изготавливаются из полимера этилена. Этилен – продукт переработки нефти и газа. Различается полиэтилен высокого давления и низкого давления.

Полиэтилен химически нейтрален и устойчив к воздействиям агрессивной среды, не проводит электрический ток!

Трубы из полиэтилена маркируются ПЭ или PE.

Полиэтиленовые трубы низкого давления маркируются ПНД, ПЭНД, ПЭНП или LDPE. Трубы из полиэтилена высокого давления маркируются ПВД, ПЭВД, ПЭВП или HDPE.

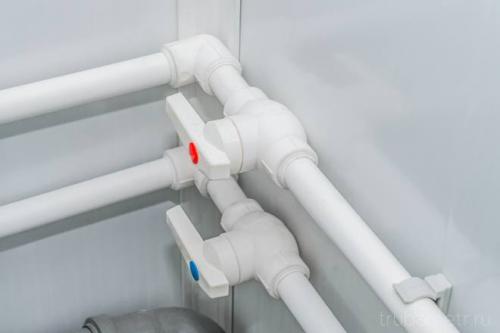

Соединение полипропиленовых труб фитингами. Какие бывают фитинги для полипропиленовых труб: виды и типы соединения, что учитывать при выборе

Благодаря новым технологиям все чаще вместо стальных водопроводных и отопительных систем монтируются инженерные коммуникации из полипропиленовых труб и фитингов.

Устройство сетей выполняется путем пайки отдельных элементов. Разветвленные и протяженные трубопроводы разного сечения с множеством поворотов и переходов позволяют создавать именно фитинги из полипропилена.

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

• Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
• Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
• Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
• Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования . Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

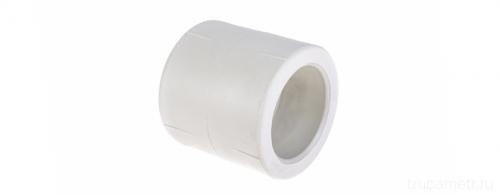

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

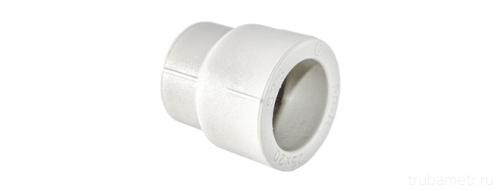

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Как соединить пластиковые трубы в домашних условиях. 4 способа соединить пластиковые трубы для канализации

Благодаря тому что существует большое количество труб, есть много способов их соединений. Часто на применение того или иного метода влияет не только решение мастера, но и материал оборудования. Самые простые в работе – пластиковые трубы, с чугунными дело обстоит намного сложнее. Специалист должен владеть знаниями, как соединить трубы для канализации, чтобы система работала исправно.

На сегодняшний день самыми доступными и популярными материалами для оборудования сточной системы являются пластиковые трубы. Они изготавливаются из полипропилена или поливинилхлорида. К их отличительным особенностям относятся маленький вес, невысокая стоимость, доступность. Эти изделия легко купить в любом специализированном магазине. Из недостатков можно назвать то, что по ним передаются звуки, поэтому рекомендуется закрывать стояки шумоизоляционными материалами, коробами, чтобы не слышать происходящее у соседей.

1. Соединение «в раструб»

Существует несколько стандартизированных размеров пластиковых труб. Они отличаются по длине и по диаметру. Из труб собираются разные конструкции для конкретной канализационной системы.

Очень популярен метод «в раструб», так как соединить ПВХ-трубы для канализации своими руками в этом случае довольно просто. Алгоритм действий выглядит так.

• Необходимо зачистить от загрязнений места соприкосновения (конец трубы и раструб).
• Для плотного прилегания деталей и защиты от протечек в раструбе должно быть резиновое уплотнительное кольцо, подобранное идеально по диаметру.
• На стыковочный конец трубы нужно нанести специальную силиконовую смазку или просто обычное жидкое мыло. Трубу вставляют в раструб до упора и отмечают на ней, на какую глубину она погрузилась.
• После необходимо немного уменьшить глубину стыковки, примерно на 1 сантиметр от поставленной отметки.

Таким же образом можно соединять дренажные трубы.

2. Соединение пластиковых труб с помощью клея

Для монтажа труб, изготовленных из поливинилхлорида, существует специальный клей. Выполняют следующие операции.

• Зачищают и обезжиривают места соприкосновения деталей при будущей склейке.
• Наносят специальный состав на соединяемые концы.
• Вставляют одну из пластиковых труб в другую и фиксируют около минуты в неподвижном состоянии. Клей успевает затвердеть. Сверху стык покрывают еще одним слоем состава для герметизации. На месте соединения должен образоваться небольшой клеевой валик. Такой метод позволяет укрепить всю систему и защитить канализацию от возможных протечек.

3. Метод соединения с помощью сварного шва

Многих интересует, как соединить трубу канализации без раструба. Очень просто: сварным швом. Для выполнения этой работы нужен специальный инструмент – сварочный аппарат по пластику. Он нагревает материал до температуры плавления. Торцы соединяемых труб размягчаются, их прижимают друг к другу и держат некоторое время до того момента, как произойдет склеивание и отставание пластика. Результатом такой работы является прочное монолитное соединение между двумя трубами, которое не отличается по виду от других участков заводского изделия.

4. Соединение с помощью фитингов

Когда выполняется большой объем по соединению канализационных пластиковых труб, есть необходимость в покупке сварочного аппарата. Если же нужно выполнить систему всего лишь из нескольких отрезков, можно провести монтаж при помощи соединительных муфт или фитингов. Этот же метод подойдет для стыковки труб и гофрированных шлангов. Во время монтажа канализационной системы с использованием фитингов устанавливают резиновые или силиконовые кольца – прокладки, подобранные под диаметр отверстия. Они обеспечивают защиту от протечек.

Стоит учитывать, что у труб из пластика небольшое сопротивление на изгиб. Для того чтобы они не провисали, их нужно крепить кронштейнами к стенам.

Источник: https://postroivsesam.info/novosti/kak-soedinit-polipropilenovye-truby-bez-svarki-kak-germetichno-sostykovat-stalnuyu-i

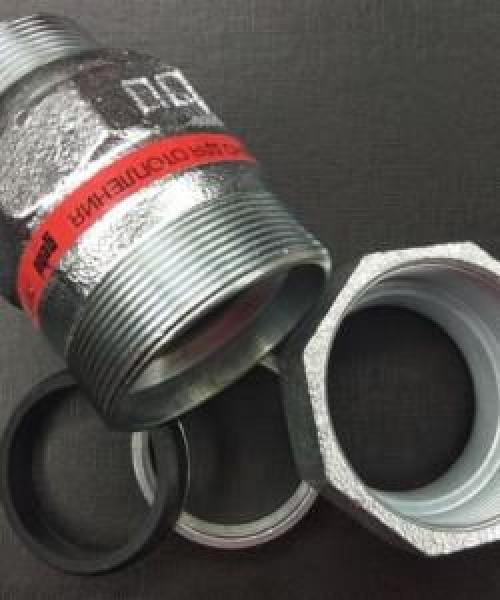

Соединение полипропиленовых труб муфтами. Как соединить полипропиленовые трубы дома с помощью фитингов

При прокладке трубопроводных сетей в доме приходится принимать решение, как выполнить соединение полипропиленовых труб. Полипропилен широко используется при сантехнических разводках в частных домовладениях и многоквартирных зданиях. Этому способствует ряд положительных свойств данного материала.

Особенности соединения полипропилена

При сборке отдельных элементов коммуникаций из полипропилена необходимо соблюдать следующие рекомендации:

1. Торцы труб делают перпендикулярными к оси, подводимые друг к другу детали не могут быть перекошены. Для обеспечения соосности отдельных частей используют направляющие.
2. Ввиду невозможности нанесения резьбы на полипропилене, стыковку выполняют фитингами с резьбой, сваркой или пайкой.
3. При сварке частей водопровода с помощью паяльника , его нагревают, устанавливают на подставку и только затем подводят трубу.
4. Нельзя осуществлять сварку в холодное время, так как нагрев материала будет недостаточным, ухудшается качество шва.

При проведении сварочных работ следует соблюдать требования безопасности, осуществлять проветривание помещения – при нагреве пластических материалов выделяются вредные вещества.

С какими деталями стыкуются полипропиленовые трубы

Изделия комбинируются с соединительными элементами из стали и полиэтилена. Применяют, состоящие из металлической и пластиковой части. Металлическая часть имеет резьбу, пластик стыкуется с помощью нагрева при сварке или пайке.

Используют такие виды соединительной арматуры:

• муфты, предназначены для соединения участков одного диаметра;
• Крестовины или тройники необходимы для получения разветвления линии трубопровода;
• заглушки закрывают концевые отрезки водопровода;
• переходники требуются для стыка элементов различных диаметров;
• штуцер понадобится для присоединения к трубопроводу гибких шлангов.

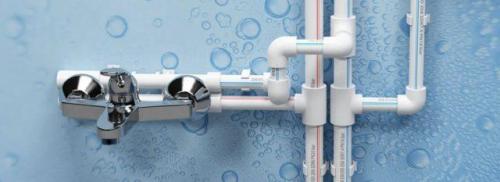

С применением этих элементов можно создать сантехническую сеть любой сложности.

Муфта Гебо на металлическую трубу: размеры и монтаж для стальных труб
Во время ремонта или монтажа стальных трубопроводов не всегда есть возможность сделать резьбу или сварное соединение. Причины – небольшое пространство, магистраль находится близко к стене или полу….



Способы стыковки труб из полипропилена

Выбор способа стыковки зависит от того, какое соединение желаем получить – разъёмное или нет. На решение может повлиять наличие специального инструмента и навыков работы. Рассмотрим наиболее часто используемые способы.

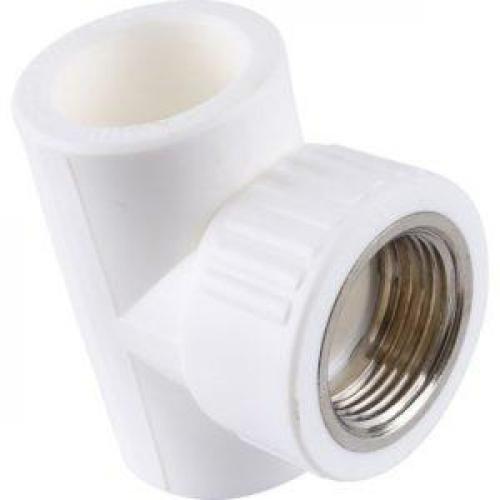

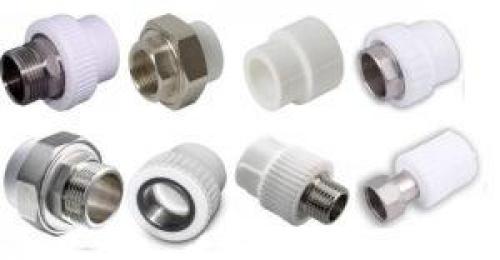

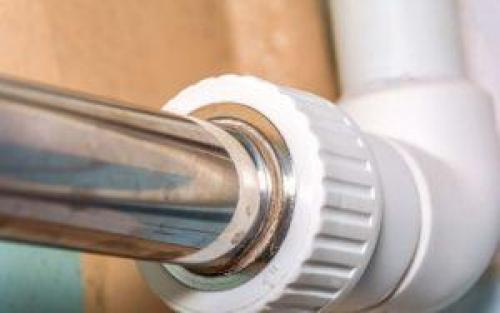

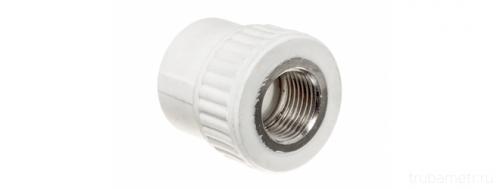

Резьбовые фитинги

Если вы задумались, как сделать разъемное соединение, используйте резьбовые фитинги. Работа с такой арматурой считается наиболее простой и позволяет добиться хорошего результата.

Резьбовые фитинги представляет собой комбинацию металла и пластика. Пластиковая часть присоединяется к полипропиленовой сваркой или пайкой через пластиковую муфту. Второй конец элемента выполнен из металла, на нем, посредством которой он присоединяется к другому отрезку трубы или сантехническому оборудованию.

Для работы потребуются:

1. Необходимые фитинги.
2. Газовый ключ.
3. Муфта накидная и ключ для её установки.
4. Герметик.

Для исключения протечек в местах присоединения резьбовых фитингов на резьбу наматывают льняное волокно,. Резьбовые фитинги устанавливают при.

Соединение пластиковых труб для водопровода фитингами: как правильно
Пластиковые трубы завоевали ведущее место в сантехнических конструкциях и отопительных системах. Достоинства поливиниловых водоводов в их легкости, надежности и длительном сроке эксплуатации….



Диффузионная сварка

Этот вид сварки встык, получаемой за счёт расплавления материала деталей и диффузном взаимном проникновении молекул. Подходит для стыковки диаметров от 16 до 40 мм. Дополнительно используют муфту, которая обеспечивает слой пластика для получения шва. Для толстостенных труб используют диффузную сварку встык.

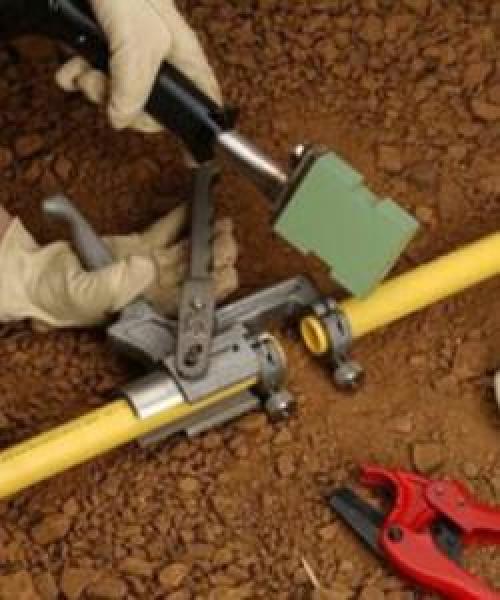

Сварка электрофитингами

Электрофитинг – это соединитель из полипропилена, в своей конструкции имеет металлический нагреватель, контакты которого выведены наружу.

После того как фитинг надевают на трубу, металлические контакты присоединяют к аппарату, происходит нагрев элемента, а через него фитинга.

Стыковая сварка

Основана на возникновении диффузии при нагреве полипропилена. Для работы потребуется дисковый агрегат, снабженный центрирующим устройством для обеспечения соосности труб. Выполняется для сварки отрезков диаметром более 60 мм со стенкой от 4 мм.

Технология работы включает операции:

1. Стыки труб одновременно нагревают до необходимой температуры дисковым паяльником.
2. Прижимают торцы труб друг к другу, следят, чтобы их оси совпадали, не было перекоса.
3. Выдерживают до остывания материала.

Каждый сварочный аппарат снабжен инструкцией, в которой приведены таблицы с указанием времени нагрева и остывания для определенной толщины стенки. У толстостенных труб получается надёжный шов. Такие трубопроводы можно закапывать в землю, замуровывать в стену.

Соединение полипропиленовых труб без сварки. Процесс соединения полипропиленовых труб и фитингов без сварки

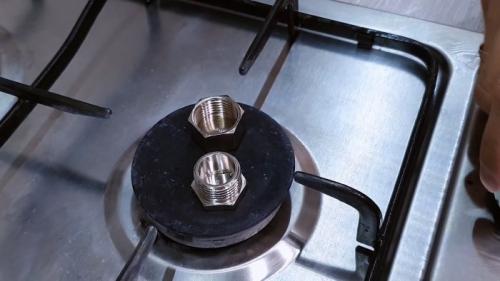

Разогреваем стальные заглушки на газовой плите или в пламени газовой горелки, если работа протекает на улице, в течении 1-2 минут.

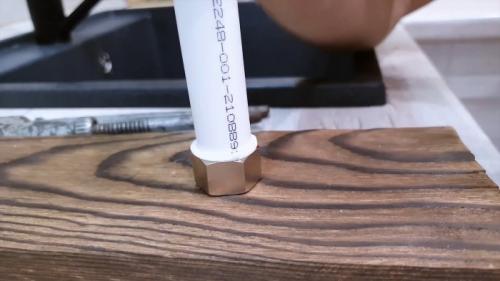

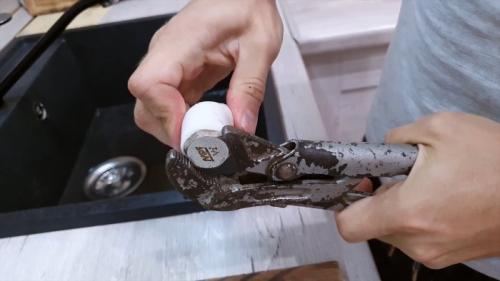

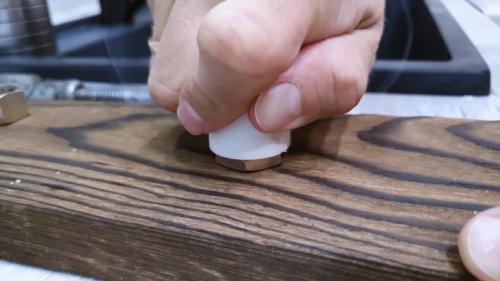

Захватываем газовым ключом заглушку с внутренней резьбой, кладем ее на деревяшку и вдавливаем конец трубы в заглушку строго вертикально, периодически поворачивая, пока торец трубы не упрется в донце заглушки.

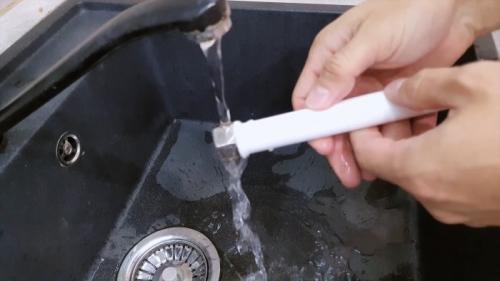

Затем остужаем заглушку вместе с трубой под струей холодной воды в течение нескольких секунд и скручиваем заглушку с помощью газового ключа с конца трубы. В результате получаем на трубе достаточно качественную резьбу.

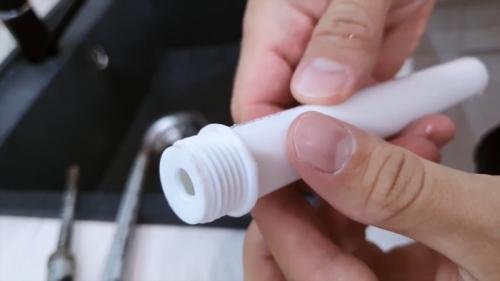

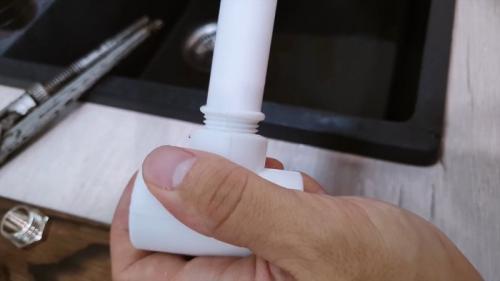

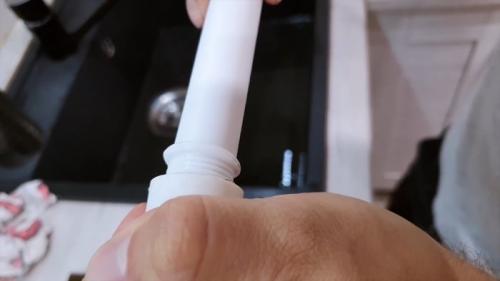

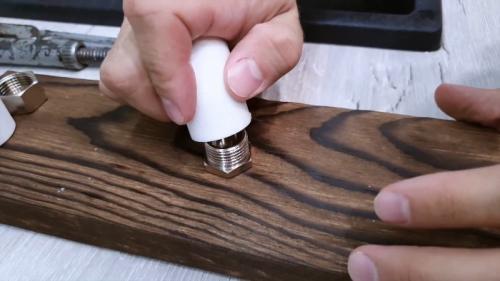

Далее с помощью разогретой второй заглушки с наружной резьбой выполняем резьбу в уголке под 45 градусов, насаживая его на заглушку до конца и, выдерживая в таком положении некоторое время. После чего соединение охлаждаем под струей холодно воды и газовым ключом выкручиваем заглушку из уголка.

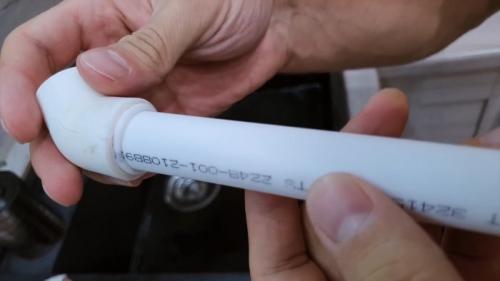

Протираем резьбу на трубе и уголке салфеткой и соединяем их по резьбе, пока буртик на трубе, образовавшийся при формировании резьбы, не упрется в торец уголка. Соединение получается прочным и герметичным. Тем не менее, при необходимости соединение нетрудно разобрать, когда в нем уже нет необходимости.

По уже проверенной схеме формируем резьбу на другом конце трубы, которая также получилась рельефной и хорошего качества. Резьбу в отводе тройника формируем, как и в уголке, заглушкой с наружной резьбой. Остается лишь вкрутить конец трубы с резьбой в отвод тройника и затянуть.

Если в каком-нибудь отводе отпала необходимость, то в него можно установить круглый резиновый пятак и затянуть заглушкой.

Водопровод, собранный по такой схеме, будет исправно служить летом, а с приходом холодов его можно легко разобрать, положить части в укромное место и весной снова без труда собрать.
