Как соединить гофрированную трубу. Типы и виды гофрированных труб

Как соединить гофрированную трубу. Типы и виды гофрированных труб

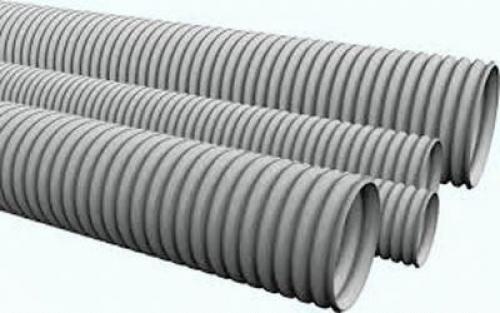

Гофрированные трубы делятся на категории по прочности. Поэтому, при выборе продукта, важна их толщина, используемый материал и технологии изготовления.

Гофрированные трубы делятся на:

1. Легкие, имеющие стенку 1-2 мм толщины и достаточную гибкость. Трубы используют при прокладке проводов под обшивку стен и потолков. Защита от механической нагрузки слабая.
2. Средние, имеющие стенку 2-3 мм, но изготовленные из более прочных материалов. Трубы используют при прокладке в стены и стяжку. Защищают провода и кабеля в стенах, но эффективность при укладке в пол снижается.

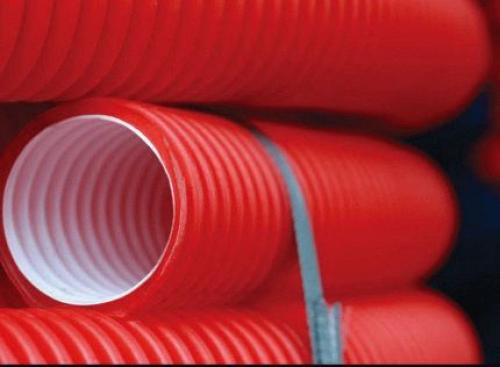

3. Двухстенные, со стенкой 3-4 мм и ребристой основой. Подходит для прокладывания под пол, с возможностью поменять кабель в будущем.
4. Тяжелые, имеющие толстую стенку 5-7 мм. Гнутся под усилием, но укладываются в стяжку и закапываются в стену. Направление изменяется уголками и специальными муфтами. Степень механической защищенности и влагостойкости – высокая.
5. Армированные, толщиной до 5 мм. Пластиковая оболочка и скрученная спираль из стали подходят для грунта. Надежный вариант при любом использовании.

Гофры комплектуются специальными протяжками. Они применяются для того, чтобы протянуть кабель или провод черед гофру. Кабель привязывается к тросу и тянется через всю полость гофры. Отсутствие элемента – проблема для строителя или владельца. Даже если трос имеет достаточную жесткость, просунуть его сквозь трубу будет сложно.

Пластиковые гофры могут иметь сразу несколько слоев. Они имеют ребристую поверхность снаружи и гладкую внутри. Стоимость продукта в 2-3 раза выше, чем однослойного. Гладкая внутренняя поверхность способствует 1-2 минутному протягиванию пятиметрового кабеля через гофру.

На строительном рынке продаются металлические гофры. Некоторые продукты для защиты имеют оцинкованную поверхность, а некоторые – стальную. Повышенной гибкостью отличаются полимерно-металлические изделия.

Гофрированные трубы делятся на категории по прочности. Поэтому, при выборе продукта, важна их толщина, используемый материал и технологии изготовления.

Как соединить гофрированную нержавеющую трубу. Назначение и конструктивные особенности

Гофрированная труба, называемая в обиходе гофрой или рукавом, по гибкости и прочности опережает гладкостенные трубы. Эластичная гофротруба из нержавеющей стали применяется для монтажа геометрически сложных участков трубопроводов, так как позволяет при помощи одного отрезка обойти все препятствия и с минимальными трудозатратами провести сеть в труднодоступных местах.

Обратите внимание! Использование рукава упрощает и подключение потребляющих и подающих приборов к трубной системе, так как не нужно точно рассчитывать расположение труб и фитингов.

Но к участкам трубопровода, выполненным из гофры, предъявляются особенно жесткие требования. Узлы соединения гофрированных труб между собой и с гладкими трубами должны быть надежны, герметичны и не допускать даже малейших протечек. Для сопряжения стальных нержавеющих гофротруб подходят не все фитинги, к выбору и монтажу фасонных элементов для этого типа трубопроката следует подойти особенно внимательно.

Фитинги для гофрированных труб из нержавейки необходимы, чтобы:

• соединить две или более гофрированные трубы прямо или под углом;
• соединить гладкостенные и гофрированные трубы прямо или под углом;
• образовать переход между трубами разного диаметра;
• подключить к магистральному трубопроводу потребляющий или подающий прибор.

Конструктивно монтажная арматура для стальных гофрированных труб, состоит из корпуса и соединительных патрубков.

Форма корпуса фитинга зависит от его назначения, сам же корпус может быть:

• Цельнолитым, или бесшовным – такие фитинги считаются самыми надежными, так как не имеют швов и дополнительных элементов, а значит, не имеют и слабых мест, которые быстро разрушаются в ходе эксплуатации;
• Сварным – корпус сваривается из нескольких отдельно отлитых частей. Сварная монтажная арматура – самая дешевая, но имеющиеся на корпусе швы неэстетичны, могут иметь внутренние неровности, что приводит к засорению узла, но даже качественно выполненный шов испытывает большую нагрузку в ходе эксплуатации трубопровода, что может привести к аварии.
• Разборным – корпус собирается из двух или более деталей в ходе монтажа. Разборные монтажные элементы удобны при выполнении узлов в труднодоступных местах. Такие фитинги дороги, но не считаются абсолютно надежными, так как превращают узел трубопровода в комплекс соединений, повышая вероятность порыва.

Рекомендуем ознакомиться: Виды и основные характеристики американок для полипропиленовых труб

Гофрированные трубы чаще всего не имеют собственного соединительного патрубка, поэтому фитинги для них имеют дополнительные уплотняющие и фиксирующие детали. Герметизирующую функцию при соединении гофротруб выполняют кольца из мягких полимеров. Для фиксации может использоваться накидная гайка или пресс-кольцо. При затягивании фиксирующего элемента мягкая прокладка деформируется, плотно обхватывая трубу и заполняя зазоры образованного узла.

Обратите внимание! Исключением являются приварные фитинги, не требующие дополнительной герметизации, так как сварной шов при правильном выполнении абсолютно герметичен.

Короткие гофрорукава обычно имеют на концах стопорные кольцевые площадки, которые не дают фитингам соскочить с трубы в ходе монтажа. Длинномерные гофротрубы при обустройстве трубных сетей нарезаются, поэтому стопорных колец не имеют. Такие кольца продаются отдельно, но могут входить и в комплект фитингов для гофры.

Как соединить гофрированную трубу с канализацией. Виды и размеры гофрированных труб

В зависимости от требуемой жесткости соединение унитаза с канализационной трубой может быть армированным или без стального каркаса. В первом случае обеспечивается максимальная надежность. Но такие модели обладают низким показателем гибкости, стоят дороже.

Мягкие гофры для унитаза можно присоединить, если нет повышенных требований к качеству, расстояние от выходного патрубка до стояка не превышает стандартное значение – до 1 м. Их преимущество – относительно низкая цена, максимальный угол поворота до 90°. Однако они чувствительны к механическим воздействиям.

Стандартные размеры гофрированных труб:

• Диаметр подключения – 110 мм. Есть нестандартные изделия с диаметром 50 и 200 мм.
• Внутренний диаметр – 50, 72 и 90 мм.
• Длина. Она варьируется от 95 до 530 мм. Максимальное удлинение в 2 раза от сжатого размера.

Все изделия натягиваются на выходной патрубок унитаза. Наружный стандартный габарит уплотнительного контура – 134 мм. В коллектор центрального стояка вставляется внутренняя манжета. Его диаметр – 110 м. Если входная труба от стояка 150 мм, необходимо использовать переходник.

Чтобы соединение не стало подтекать, места стыков можно обработать хорошим сантехническим герметиком .

Как правильно выбрать, на что обращать внимание

Сначала составляется схема монтажа. Расчетное растение от патрубка стояка до задней части унитаза не должно превышать 500 мм. Этого достаточно, чтобы сформировать оптимальный угол наклона гофрированного шланга.

Покупка гофры делается только после приобретения унитаза, замера фактических диаметров выходной трубы и впускного коллектора стояка.

При выборе гофры нужно учитывать следующее:

• Фактическая длина после монтажа не должна превышать максимально допустимую. Патрубок не должен устанавливаться в натяг.
• Материал гофры эластичный, для долговечной работы рекомендуется приобретать армированные модели.
• Правильная геометрия наружной манжеты. Она должна плотно облегать выходную фаянсовую трубу унитаза после монтажа.

Популярные производители – ANI Plast, Alca Plast, Santan. Средняя стоимость гофры для унитаза 110 мм со стандартной длиной до 530 мм – 250 рублей. Более дешевые варианты покупать рискованно. Причина – часто эти модели делают из дешевого пластика, который относительно быстро теряет пластичность.

Как развальцевать гофрированную трубу. Вальцеватель универсальный NEPTUN IWS в Москве и регионах

Универсальный вальцеватель Neptun IWS - это удобный ручной инструмент для изготовления гибких подводок для подключения приборов водоснабжения к центральному водопроводу.

• Подходит для труб 13А и 18А, сменные насадки в комплекте • Не требует использования молотка • 100% нержавеющая сталь • Собственное производство

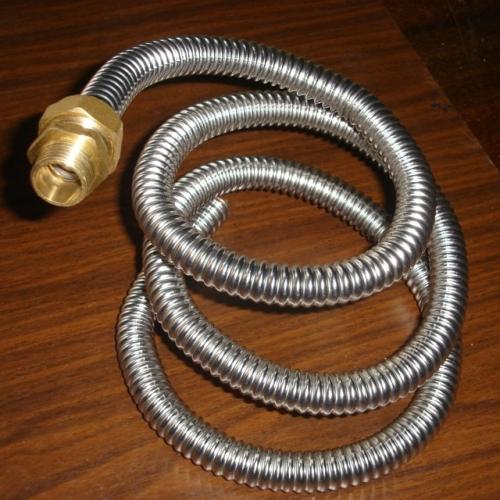

Гибкие подводки, изготовленные из гофрированной трубы из нержавеющей стали и латунных фитингов Neptun IWS, имеют высокую надежность со сроком службы не менее 30 лет.

Изготовление гибкой подводки:

1. Роликовым труборезом отрежьте участок гофрированной трубы под развальцовку Neptun IWS необходимой длины. 2. Откройте насадку вальцевателя и вставьте гофротрубу в насадку таким образом, чтобы первая гофра трубы заходила за стопор в насадке. 3. Закройте насадку. Без особых усилий за 5–6 возвратных движений ручкой вальцевателя деформируйте торец трубы таким образом, чтобы первая гофра развальцевалась. 4. Извлеките трубу из насадки вальцевателя. 5. Вставьте гофротрубу в насадку таким образом, чтобы вторая гофра трубы заходила за стопор в насадке. Развальцуйте.

Последовательная развальцовка первой и второй гофр дает более ровный и качественный торец, а, следовательно, надежность соединения, по сравнению с развальцовкой двух гофр сразу. Важно! Перед развальцовкой второго торца трубы наденьте обе гайки.

6. Развальцуйте второй торец трубы, повторив действия п.2-5.

В процессе развальцовки происходит деформация гофрированных труб для создания стопорного кольца для накидной гайки. После развальцовки вставьте в торцы трубы прокладки для гаек Neptun IWS соответствующего трубе диаметра и затяните гайки ключом к требуемому месту соединения.

Комплектность поставки

1. Корпус вальцевателя 2. Ударник вальцевателя 3. Рукоятка ударника 4. Насадка для вальцевания гофрированных труб 13A 5. Боек для вальцевания гофрированных труб 13А 6. Насадка для вальцевания гофрированных труб 18A

Замена насадок для вальцевания

• Открутите от вальцевателя насадку для вальцевания одного диаметра. • Открутите от ударника вальцевателя боек для вальцевания от этой насадки. • Накрутите на ударник боек нужного диаметра. • Накрутите на вальцеватель насадку нужного диаметра.

Соединение гофрированных труб пвх. Классификация труб по материалу

Чаще всего для производства гофрированных труб разных модификаций применяют такие виды полимеров как поливинилхлорид (ПВХ) и модификаций полиэтилена (ПТН, ПНД). Ниже мы подробно рассмотрим оба вида материалов:

Вариант #1: ПВХ

Один из наиболее распространенных видов пластмасс – поливинилхлорид – обладает следующими качествами:

• высоким коэффициентом износостойкости;
• инертностью к агрессивным средам, включая щелочи, кислоты, минеральные масла;
• морозоустойчивостью: даже при полном промерзании на материале не появляются трещины;
• негорючестью (при 120 градусах Цельсия ПВХ разлагается с выделением угарного газа).

К недостаткам подобного материала можно отнести чувствительность к высоким температурам: поливинилхлоридные изделия начинают деформироваться уже при 60 градусах Цельсия.

ПВХ-трубы считаются универсальными: их можно применять для прокладки производственных и частных канализационных систем. Высокая прочность подобных изделий, как и стойкость к нагрузкам, позволяет использовать их для подземной укладки в самых напряженных местах, например, под оживленными трассами с большим транспортным потоком.

Можно выделить две разновидности элементов, используемых для прокладки коммуникаций, а именно:

• канализационные гофротрубы;
• изделия с зондами, используемые как защитные конструкции для кабельных линий.

В зависимости от показателя прочности поливинилхлоридные трубы можно подразделить на следующие категории.

Легкие. Обладают невысокой стойкостью к нагрузкам. В основном применяются для монтажа наружных систем.

Тяжелые. Средний показатель механической прочности позволяет прокладывать подобные конструкции под землей на глубине до 15 метров.

Сверхтяжелые. Имеют наиболее высокие показатели жесткости, благодаря чему они подходят для монтажа схем на участках, испытывающих повышенное механическое воздействие (тяжелые грунты; зоны, находящиеся под проезжей частью).

Для оптимального решения конкретной задачи важно также также учитывать диаметр трубы и другие качества.

Вариант #2: полиэтилен

Для производства гофроизделий применяются высококачественные марки полиэтилена ПЭ80, ПЭ63, а также полиэтилен, получаемый при низком давлении (ПНД).

Фитинги для гофрированной трубы из нержавейки. Фитинги для гофрированных труб из нержавеющей стали

Сегодня для монтажа трубопроводов разного направления еще применяют стальные гофрированные трубы. Для их качественного соединения потребуется использовать фитинги для гофрированных труб из нержавеющей стали.

Они используются как,, в конструкциях водного пожаротушения, а так же в технологических трубопроводах.

Сегодня часто можно встретить инженерную систему, которая монтируется с применением нержавеющих гофрированных труб, которые были изобретены японскими специалистами еще в 80-ом году прошлого века.

Чтобы правильно оформить стык такого трубопровода, лучше использовать латунные фитинги для гофрированных труб из нержавеющей стали, что смогут обеспечить качество соединения для любой климатической зоны при сравнительно небольшой цене (среди своих аналогов).

Общая информация о гофрированных изделиях из стали

Сегодня высокие требования предъявляются не только качеству строительства зданий, но и проведению соответствующих коммуникаций.

Гофрированная труба из нержавеющей стали зарекомендовала себя с хорошей стороны и пользуется спросом среди покупателей на строительном рынке.

Такие изделия часто используют не только для прокладки новой системы, но и для замены изношенных участков труб в старых помещениях во время проведения ремонтных и реставрационных работ.

Их используют часто благодаря высокому качеству и долговечной эксплуатации. Также к ее преимуществам можно отнести:

• стойкость к гидроударам;
• легкая гибкость;
• стойкость к низким температурам (замораживанию);
• не подвергается коррозии и не задерживает на своих стенках никаких отложений грязи известковых осадков;
• экологичность и не требует проведения очистительных процедур в процессе монтажа трубопроводов для пищевых жидкостей;
• не требует постоянной проверки относительно возможных порывов и протечек;
• соединительные муфты выдерживают внутреннее давление системы до 60 атмосфер, а труба до 200 атмосфер;
• монтаж не предполагает использование сложных слесарных инструментов.

Характеристика фитингов

Фитинги для гофрированной нержавеющей трубы призваны соединять составляющие элементы трубопровода при этом изменять движение потоков и формировать ветки системы. Они делятся на резьбовые и приварные.

Первые отличаются нанесенной на их внутреннюю или внешнюю поверхность резьбой. За счет ее и происходит фиксация.

Резьбовые фитинги отличаются от приварных тем, что могут совершать обратный демонтаж конструкции, но они не рекомендуются к использованию в системах с высоким внутренним давлением жидкости или пара.

Для этого случая лучше использовать сварные фитинги из нержавейки, которые выдерживают и высокие температуры и давление.

Приварные соединительные элементы для гофрированных труб, изготовленных с использованием нержавеющей стали, гарантируют получение герметичного и надежного соединения частей трубопровода. Как уже было сказано выше, такое крепление проводится посредством сварки.

Разновидности соединительных фитингов с нержавейки

Фитинги с нержавейки разделяются по следующим типам изготовления:

1. электросварные, содержащие нескольких частей;
2. бесшовные – производятся на заводах методом литья и продаются цельными.

Помимо этого приварные и резьбовые соединительные элементы содержащие нержавеющую сталь разделяются по типу применения на:

1. переходники, которые помогают произвести соединение с сечением разных размеров;
2. отводы, что помогают изменить направление внутреннего потока;
3. тройники используются для разветвления коммуникаций.

Стальные фитинги являются идеальным соединительным элементом для гофрированных изделий, они без проблем подключают их к арматуре и к другому оборудованию.

Важно, что соединительные металлические элементы отличаются гигиеничностью, они легко приводятся в порядок и не боятся никаких дезинфицирующих веществ, поэтому часто применяются в водопроводах школ, детский учебных учреждений, больниц и т.п.

Они могут изменять движения потока жидкости или пара в водопроводе и по надобности сформировать несколько ответвлений от главной трубы.

Стальные фитинги для гофрированных изделий, сделанных с использованием нержавеющей стали, которые встречаются на наших строительных рынках, могут выдержать широкий диапазон температур от -30 до +230 градусов при давлении до 16 бар.

К неоспоримым достоинствам данных соединительных элементов с нержавейки можно отнести:

• многофункциональность и эстетичный внешний вид изделия. Благодаря таким характеристикам уже на протяжении многих лет эти детали используются в дизайнерских интерьерах самых известных архитекторов;
• безопасность и надежность при полной экологичности;
• долговечность, так как нержавейка отличается большим сроком службы, чем другие металлы, которые поддаются коррозии, что в итоге значительно уменьшает время их эксплуатации;

Гофрированные трубы и фитинги

Нержавеющие трубы и соединительные элементы для ее монтажа при правильной эксплуатации можно использовать длительное время.

Вальцеватель для гофрированной трубы своими руками. Вальцеватель для гофрированных труб своими руками

Разрешите представить: гофрированная нержавеющая труба

Наша сегодняшняя тема — трубы для водоснабжения гофрированные. Мы хотим представить читателю этот сравнительно новый материал, рассказать о его достоинствах и недостатках, об областях применения и особенностях монтажа. Итак, приступим.

О терминологии

Вначале — пара определений, необходимых для того, чтобы избежать путаницы.

Под названием «гофра для водоснабжения» продаются два абсолютно разных материала:

1. Те самые гофрированные нержавеющие трубы, знакомство с которыми нам сегодня предстоит;
2. Полиэтиленовые оболочки для гладкостенных металлических труб, снижающие теплопроводность их стенок. Низкая теплопроводность снижает нецелевые теплопотери на горячей воде, защищает владельца жилья и членов его семьи от ожогов, а на холодной воде предотвращает появление конденсата в жаркую погоду.

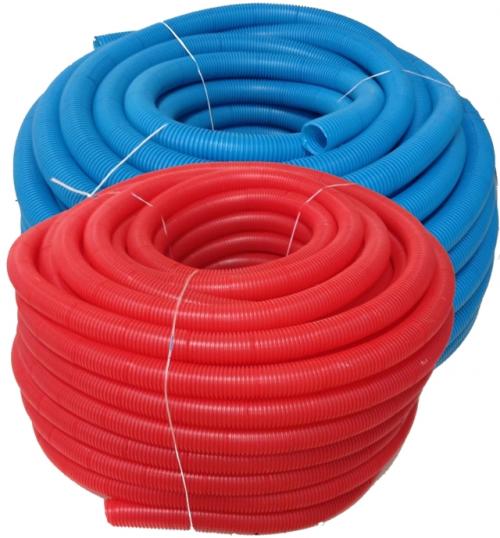

На фото — гофрированные защитные оболочки для холодной и  горячей воды

Сосредоточим свое внимание на водопроводных трубах из нержавейки.

Описание

Вначале — короткое описание.

Материал труб — нержавеющая сталь, содержащая не менее 17% хрома. Толщина стенок — всего 0,3 мм, что снижает материалоемкость производства и, соответственно,  себестоимость продукции. Небольшая толщина стенок компенсируется гофрированием, увеличивающим кольцевую жесткость и прочность трубы на разрыв, а также делающим ее исключительно гибкой.

Толщина стенок трубы — треть миллиметра

Характеристики

Вот характеристики гофрированной нержавейки по данным одного из ведущих производителей — компании Lavita.

Примечание: производитель устанавливает лимиты срока службы лишь для силиконовых уплотнителей в фитингах. Эти кольца нуждаются в замене через 30 лет службы.

Силиконовый уплотнитель служит 30 лет, труба и фитинг — неограниченно долго

Оценка

Сухие цифры говорят сами за себя: перед нами исключительно прочный и практически вечный материал для разводки водоснабжения. Тем не менее, мы попробуем дать ему по возможности непредвзятую оценку, взвесив все преимущества и недостатки решения.

Плюсы

• Благодаря гофрированию труба не боится гидроударов. Высокая кольцевая жесткость стенок позволяет им противостоять высокому давлению, а пластичность дает возможность незначительно менять длину (и, соответственно, внутренний объем) водопровода при кратковременном скачке давления, выполняя роль демпфера;
• По той же причине гофрированная нержавейка переносит замерзание и оттаивание. Расширяющийся при кристаллизации лед не порвет ее, а лишь заставит незначительно удлиниться;
• Труба легко гнется, причем допустимый радиус изгиба равен ее диаметру. Эта особенность означает, что детали водопровода не нуждаются в точной подгонке размера, а также позволяет обойтись без фитингов на поворотах водопровода;

Гибкая труба не нуждается в уголках: она гнется под произвольным  углом с минимальным радиусом

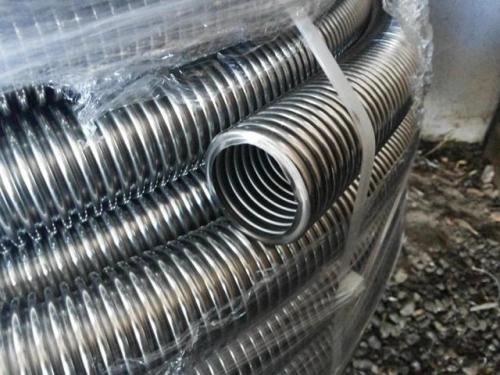

• Нержавейка продается в бухтах длиной по 50 и более метров, что делает ее идеальным материалом для укладки в стяжку или штробы;

Напомним: при монтаже водопровода, систем теплого пола и отопления крайне не рекомендуется прятать разборные соединения. Именно они являются источником абсолютного большинства течей.

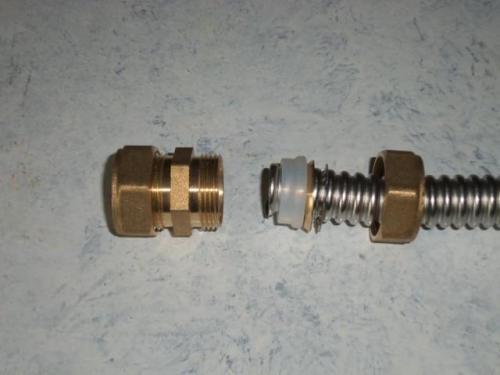

• Монтаж труб на компрессионных фитингах прост до смешного и не требует сложного или дорогого инструмента. Для сборки фитингового соединения достаточно двух ключей (рожковых, трубных или разводных). Для резки можно использовать роликовый труборез или болгарку;

Роликовые труборезы для нержавейки

• Ни трубы, ни фитинги не боятся отклонения от штатной температуры на ГВС. Теоретический максимум температуры воды в теплотрассе — +150 градусов — укладывается в заявленные характеристики.

Минусы

Увы, без них не обошлось.

• Несмотря на низкую материалоемкость, нержавеющая труба стоит заметно дороже полипропиленовой или металлопластиковой. В оптовых партиях погонный метр трубы диаметром 15 мм обходится в 105 и более рублей. Для сравнения — метр полипропиленовой трубы без армирования с той же пропускной способностью (диаметр 20 мм) можно купить за… 20 рублей;

Уточним: цены сильно зависят от производителя. Если недорогие трубы отечественного изготовления, продающиеся под брендом Neptun, стоят от 105 р./м, то корейские Kofulso при том же диаметре обойдутся уже в 215 рублей за погонный метр.

Под брендом Нептун продаются недорогие трубы отечественного производства

• Материал и гофрированная поверхность стенок обеспечивают высочайшую теплопроводность. Для систем внутрипольного отопления это преимущество, а вот для водопровода — наоборот: горячая вода будет быстро остывать, а холодная — нагреваться;

Однако: этой проблемы лишены гофрированные трубы в полиэтиленовой оболочке.

Полиэтиленовая оболочка многократно снижает теплопроводность стенок

• Гибкость трубы способна сыграть с вами дурную шутку: водопровод легко деформировать, просто-напросто случайно задев его;
• Наконец, серьезным недостатком гофрированной нержавейки является высокое гидравлическое сопротивление водопровода. При его большой длине потеря напора может исчисляться десятками метров.
