Соединение труб полипропиленовых при помощи пайки или клея. Инструменты и оборудование
Прежде всего, необходимо приготовить трубы для монтажа. Качественное соединение полипропиленовых труб обеспечивается точным – под углом 90 градусов – срезом торцевого края трубы, и соблюдением интервала нагрева. Обязательное условие — соблюдение мер безопасности при работе с инструментом, который перед началом работ необходимо проверить. Любая выявленная неисправность может негативно повлиять на качество соединения, а работать сломанным инструментом просто опасно.
Для резки труб до необходимой длины в идеальном варианте применяются специальные, предназначенные для обрезки полиэтиленовых, полипропиленовых и металлопластиковых труб. Используют также и ножовку по металлу, в этом случае край среза трубы «украшается» неизбежно возникающей бахромой спиленного материала, и перед соединением полипропиленовых труб фитингами необходимо зачистить торцевой край трубы.
Качественное соединение для полипропиленовых труб методом термодиффузии трудно будет реализовать без специального сварочного устройства. Чаще его называют «». Отличительная особенность профессионального– наличие индикации нагрева и регулировка температурного режима. В работе с трубами небольших – до 40мм – диаметров удобнее использовать трубообразный паяльник, им легче монтировать соединения в труднодоступных местах, например, в пространстве между стен или для монтажа тройника или врезного фитинга. Если при выполнении ремонтных работ возникает вопрос, как соединить трубу из полипропилена без сварочных работ, используют метод «холодной сварки».
Чтобы получить качественное соединение труб методом термодиффузии, нужно применять только специализированные инструменты
Используется также такой специальный инструмент, как швайгер: им проводитсядля удаления армирующего слоя. Это нужно чтобы при спаивании реализовать качественное соединение.
Для соединения компрессионного типа потребуются обжимные клещи (относятся к точному оборудованию профессионального класса) и фитинги особого вида, дополненные обжимными шайбами. Метод требует профессионального подхода, стоимость хорошихне может быть низкой. Соединение надвижными фиксирующими элементами потребует наличия специального инструмента (эспандера), которым подготавливают внутреннюю поверхность трубы, и соответственно, инструмента для затягивания обжимного элемента на фитинг.
Понадобится некоторая доля решительности, чтобы вставить одновременно фитинг и трубу в насадку паяльника. Необходимо выдержать температурный интервал, сообразный диаметрам соединяемых элементов – от 5 секунд для труб диаметром 16мм, до 12 секунд для 40 мм трубы;
Важно! Все соединения труб полипропиленовых с другими типами труб обеспечиваются при помощи комбинированных фитингов. Для соединения с металлическим трубопроводом используют фитинг, дополненный металлическим резьбовым узлом. Монтаж происходит сначала на трубу из металла, после обеспечения герметичности резьбовой сгонки подпаивается полипропиленовая труба.
Для соединения элементов трубопровода между собой нужно применять фитинги соответствующего диаметра
Во время соединения прогретых соединений недопустимо нарушать соосность соединения, или проворачивать соединяемые элементы. Считается хорошим тоном и признаком настоящего мастера проведение испытаний максимальным давлением по окончанию сборки системы.
Соединение полипропиленовых труб с металлическими. Как правильно соединить полипропиленовые трубы с металлическими
Соединение полипропиленовых и металлических труб играет большую роль при замене водопровода и системы отопления. В большинстве многоквартирных домов для подводки канализации и водопровода используют в основном металл. Этот материал быстро ржавеет, соответственно снижается проходимость труб, начинаются протечки. У пластика срок годности составляет около 50 лет. Но произвести замену труб не так просто как кажется на первый взгляд. Оптимальным вариантом будет поменять весь стояк, но для этого необходимо согласие всех жильцов. Как показывает практика, такой вариант редко удаётся претворить в жизнь. Зачастую жильцы осуществляют пластиковую врезку в общий водопровод только в своей квартире.
Варианты соединения
Объединить металл с пластиком можно двумя способами: при помощи резьбы или фланцев. Каждый из методов имеет свои особенности. Например, резьбовой вариант оптимально подходит для труб диаметром до 40 мм. Другими словами, для жилых квартир. Стыковка между трубами производится при помощи специального переходника – фитинга. Это приспособление оптимально подходит для комбинированных соединений. С одной стороны оно выполнено в виде гладкой муфты для полипропилена, с другой – резьбовое соединение.
Фланцы подходят лишь для больших трубопроводов свыше 100 миллиметров в диаметре.

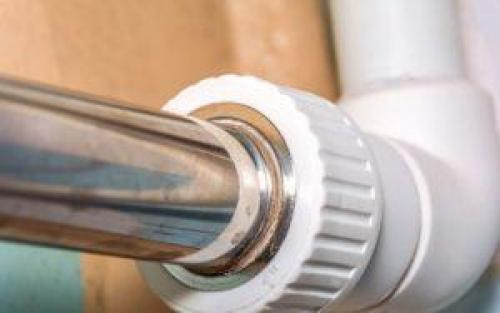

Резьбовое
Такой тип соединения сантехники называют «американкой». Со стороны муфты припаивается пластик. Кстати, пластиковыми считаются, металлопластиковые, полиэтиленовые итрубопроводы. Резьбой соответственно присоединяется металлическая часть. Вот как это выглядит на практике:
- Монтаж начинается с откручивания муфты на месте предполагаемого стыка. Если муфты нет, то трубу просто обрезают. После чего на стыке необходимо нарезать резьбу. Для этого место захода резьбореза рекомендуется смазать маслом или солидолом.
- Место резьбового соединения необходимо сделать герметичным, чтобы исключить возможные протечки. Это делают при помощи фум-ленты или льна, которые наматывают между резьбой. Для большей надёжности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витка. В противном случае будет проблематично навернуть фитинг. Наматывать лён или фум-ленту необходимо по ходу часовой стрелки.
- Затем наворачивают. Делать это лучше всего от руки, без использования газового ключа. Фитинги выполнены из довольно хрупкого материала, и чрезмерное сжатие может повредить переходник. Оптимальным решением будет слегка дотянуть фитинг, если после подачи воды будет обнаружено протекание. Но помните, что использовать инструмент нужно крайне осторожно.
- Со стороны гладкой муфты выполняется сварка полипропиленовой трубы.
- Производится подача воды в трубы.
Совет. Если резьбовое соединение используется для отопительной системы, рекомендуется заменить резиновую прокладку со стороны муфты на силиконовую. Перепады температуры быстро разрушат резину, и в месте соединения труб будет протекать вода. Силикон в этом плане выглядит более надёжным.
Фланцевые соединения
В основе этого метода лежит стыковка стальной трубы и пластиковой вставки разъёмным приспособлением – фланцем. В металлическую трубу вставляют фланец в виде втулки, к нему при помощи болтов крепится накидной фланец с переходом на пластик. Делается это следующим образом:
- Определяется место вставки и делается аккуратный срез трубы. Неровности на месте среза необходимо обработать болгаркой.
- Фланец в виде втулки осматривают, острые кромки сглаживают напильником. Эта предосторожность позволит уберечь пластиковую трубу от повреждений. Только после этого фланец устанавливают на место.
- К нему болтами притягивается другой фланец с переходником для полипропиленовых труб. В месте соединения устанавливают резиновую прокладку. Крепёжные болты затягивают без лишних усилий.
Выполнить трубное соединение из разных материалов, по силам любому человеку. Но если вы не уверены, что сможете качественно выполнить работу, лучше обратиться к сантехнику.

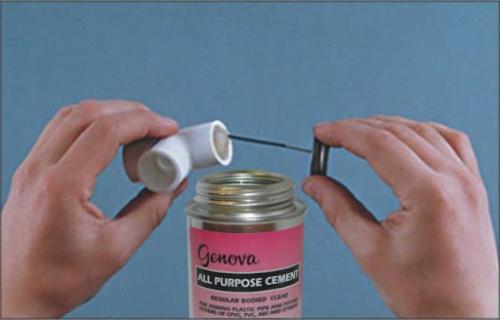

Клей для полипропиленовых труб. На какие типы делится полипропилен клей
Отличия касаются в первую очередь состава жидкости, в который входят различные компоненты, наполнители и другие вещества, способные вступать в реакцию с пластиком.
Помимо конкретных групп товаров, клеевую основу делят на экземпляры с наличием отвердителя:
- Однокомпонентные растворы.
- Двухкомпонентные средства.
Первый тип жидкости не предусматривает предварительное замешивание смеси, товар готов к использованию, для примера стоит привести марку клей момент для полипропилена.
У двухкомпонентных растворов в комплекте отдельно прикладывается отвердитель, после соединения массы из тюбика с этим дополнением, происходит химическая реакция, которая положительно отражается на качестве сцепления плоскостей заготовок или фитингов для труб.
Приготовление производится непосредственно в момент работы с деталями, поскольку средство быстро высыхает. Важно четко придерживаться инструкции, предоставляемой на упаковке или во вкладыше, там зачастую подробно описывается дозировка компонентов, а также алгоритм действий человека.
Термореактивный клей для полиэтилена
В состав средства входят активные смолы, чтобы работать с ним нужно закупить растворитель для полипропилена, а также подготовить поверхность участка, на который будет наноситься смесь. Когда раствор вступит во взаимосвязь со структурой заготовки, происходит повышение температур, обусловленное точным подбором компонентов, отмечается моментальное застывание и надежная фиксация изделий друг к другу.
В категории подобной продукции есть всем известный аэробный состав, механические повреждения не страшны готовому образцу конструкции, так же как и высокие или низкие температуры.
У термореактивных растворов не происходит существенная усадка, если в момент выполнения манипуляций специалист выдержал температуру в комнате 18-20 градусов. В дешевых марках жидкостей после длительного срока эксплуатации могут улетучиваться некоторые пластификаторы, присущие прослойке, что отразится на надежности сцепления плоскостей.
Лучше отдать предпочтение фирмам производителям, зарекомендовавшим себя в этом сегменте рынка, тогда потребитель сможет избежать массы проблем или расстройств. Цена за экземпляр будет выше, но человек сможет быть уверенным в надежности и качестве конечного результата трудов, время, а также собственные силы однозначно не будет потрачены впустую.
Термопластичный полипропиленовый раствор
Помимо разных смол, в состав входит каучуковая смесь, средство имеет способность растекаться по плоскости и заполнять пустоты, нивелируя их после полного застывания.
Образец продукции становится незаменимым помощником при работе с поверхностями, на которых подмечаются незначительные погрешности. В жидком состоянии клеевая основа способна хорошо заполнить трещины или выбоины, а после застывания эти участки становятся максимально твердыми.
При выборе любого товара следует обратить внимание на такие моменты:
- Показатели прочности.
- Устойчивость к повышению или понижению температур.
- Эластичность.
- Срок эксплуатации, а также хранения.
- Время, за которое схватывается шов.
- Способ распределения смеси.
- Текстура.
При работе на фасаде здания конструкция будет подвергаться влиянию ультрафиолета, следует подбирать экземпляры продукции, способные противостоять таким губительным воздействиям.
К счастью для многих людей, вариантов исполнения от самых различных мировых и отечественных брендов существует немало, получится подобрать термопластичный экземпляр в удобном, а также вместительном тюбике, отталкиваясь от конкретной ситуации.

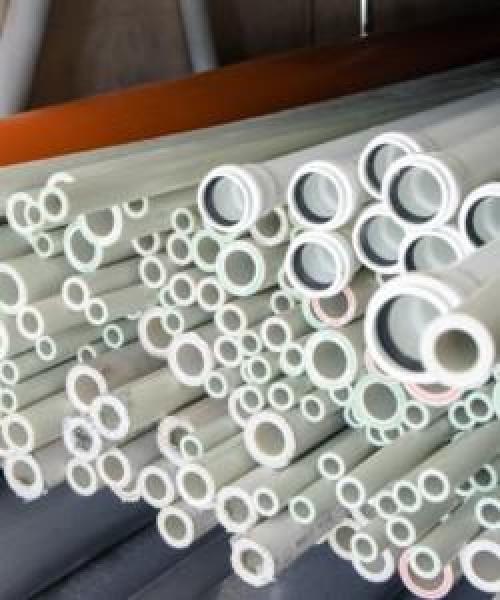

Соединение полипропиленовых труб фитингами. Как соединить полипропиленовые трубы дома с помощью фитингов
При прокладке трубопроводных сетей в доме приходится принимать решение, как выполнить соединение полипропиленовых труб. Полипропилен широко используется при сантехнических разводках в частных домовладениях и многоквартирных зданиях. Этому способствует ряд положительных свойств данного материала.
Особенности соединения полипропилена
При сборке отдельных элементов коммуникаций из полипропилена необходимо соблюдать следующие рекомендации:
- Торцы труб делают перпендикулярными к оси, подводимые друг к другу детали не могут быть перекошены. Для обеспечения соосности отдельных частей используют направляющие.
- Ввиду невозможности нанесения резьбы на полипропилене, стыковку выполняют фитингами с резьбой, сваркой или пайкой.
- При сварке частей водопровода с помощью паяльника , его нагревают, устанавливают на подставку и только затем подводят трубу.
- Нельзя осуществлять сварку в холодное время, так как нагрев материала будет недостаточным, ухудшается качество шва.
При проведении сварочных работ следует соблюдать требования безопасности, осуществлять проветривание помещения – при нагреве пластических материалов выделяются вредные вещества.
С какими деталями стыкуются полипропиленовые трубы
Изделия комбинируются с соединительными элементами из стали и полиэтилена. Применяют, состоящие из металлической и пластиковой части. Металлическая часть имеет резьбу, пластик стыкуется с помощью нагрева при сварке или пайке.
Используют такие виды соединительной арматуры:
- муфты, предназначены для соединения участков одного диаметра;
- Крестовины или тройники необходимы для получения разветвления линии трубопровода;
- заглушки закрывают концевые отрезки водопровода;
- переходники требуются для стыка элементов различных диаметров;
- штуцер понадобится для присоединения к трубопроводу гибких шлангов.
С применением этих элементов можно создать сантехническую сеть любой сложности.
Муфта Гебо на металлическую трубу: размеры и монтаж для стальных труб
Во время ремонта или монтажа стальных трубопроводов не всегда есть возможность сделать резьбу или сварное соединение. Причины – небольшое пространство, магистраль находится близко к стене или полу….
Способы стыковки труб из полипропилена
Выбор способа стыковки зависит от того, какое соединение желаем получить – разъёмное или нет. На решение может повлиять наличие специального инструмента и навыков работы. Рассмотрим наиболее часто используемые способы.

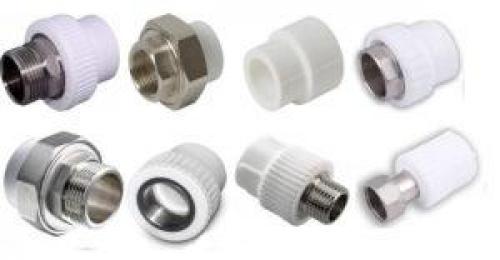

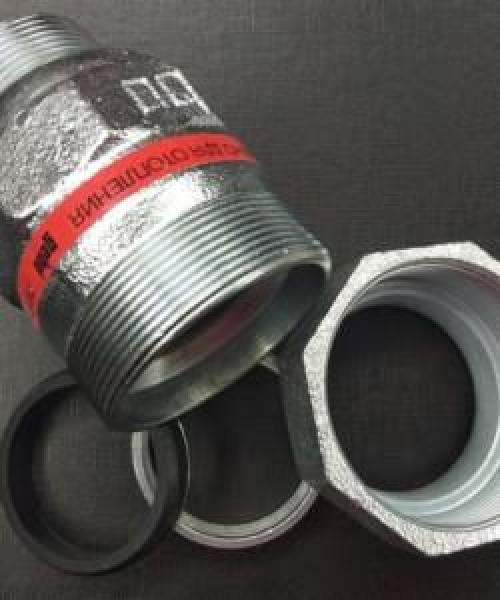

Резьбовые фитинги
Если вы задумались, как сделать разъемное соединение, используйте резьбовые фитинги. Работа с такой арматурой считается наиболее простой и позволяет добиться хорошего результата.
Резьбовые фитинги представляет собой комбинацию металла и пластика. Пластиковая часть присоединяется к полипропиленовой сваркой или пайкой через пластиковую муфту. Второй конец элемента выполнен из металла, на нем, посредством которой он присоединяется к другому отрезку трубы или сантехническому оборудованию.
Для работы потребуются:
- Необходимые фитинги.
- Газовый ключ.
- Муфта накидная и ключ для её установки.
- Герметик.
Для исключения протечек в местах присоединения резьбовых фитингов на резьбу наматывают льняное волокно,. Резьбовые фитинги устанавливают при.
Соединение пластиковых труб для водопровода фитингами: как правильно
Пластиковые трубы завоевали ведущее место в сантехнических конструкциях и отопительных системах. Достоинства поливиниловых водоводов в их легкости, надежности и длительном сроке эксплуатации….
Диффузионная сварка
Этот вид сварки встык, получаемой за счёт расплавления материала деталей и диффузном взаимном проникновении молекул. Подходит для стыковки диаметров от 16 до 40 мм. Дополнительно используют муфту, которая обеспечивает слой пластика для получения шва. Для толстостенных труб используют диффузную сварку встык.

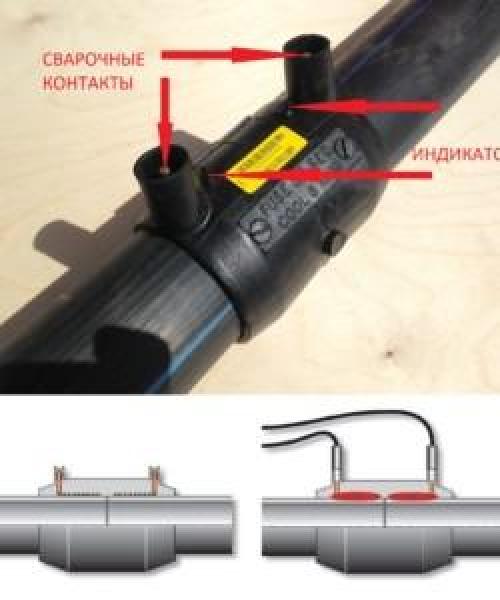

Сварка электрофитингами
Электрофитинг – это соединитель из полипропилена, в своей конструкции имеет металлический нагреватель, контакты которого выведены наружу.
После того как фитинг надевают на трубу, металлические контакты присоединяют к аппарату, происходит нагрев элемента, а через него фитинга.

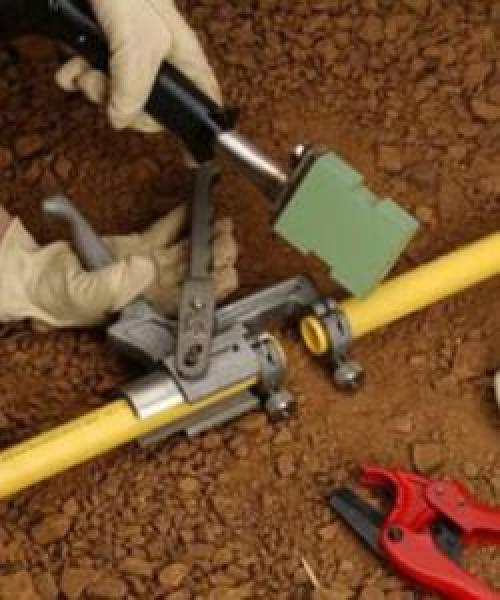

Стыковая сварка
Основана на возникновении диффузии при нагреве полипропилена. Для работы потребуется дисковый агрегат, снабженный центрирующим устройством для обеспечения соосности труб. Выполняется для сварки отрезков диаметром более 60 мм со стенкой от 4 мм.
Технология работы включает операции:
- Стыки труб одновременно нагревают до необходимой температуры дисковым паяльником.
- Прижимают торцы труб друг к другу, следят, чтобы их оси совпадали, не было перекоса.
- Выдерживают до остывания материала.
Каждый сварочный аппарат снабжен инструкцией, в которой приведены таблицы с указанием времени нагрева и остывания для определенной толщины стенки. У толстостенных труб получается надёжный шов. Такие трубопроводы можно закапывать в землю, замуровывать в стену.
Соединение полипропиленовых труб без сварки. Полипропиленовые трубы: способы соединения
Источник vodatyt.ru- Вторая — «холодная» .
Предполагает соединение полипропиленовых труб без пайки. Этот способ используется, когда необходима быстрая стыковка, при отсутствии навыков сварки.
Метод монтажа в этом варианте — разъемный или резьбовой. Его можно применять при соединении тонких труб, полипропилена с металлом. При использовании этого «холодного» способа применяются соединительные элементы — полипропиленовые фитинги, размеры и габариты которых подбираются под основное изделие – трубы.
Зная, как соединить полипропиленовые трубы без пайки, можно заранее подобрать элементы, подходящие под условия эксплуатации, и обеспечить быструю сборку.
«Горячий» метод стыковки: варианты сварки
При использовании этого способа применяют 2 варианта сварки:
- Пайка трубы к трубе, наиболее популярный метод.
- Сварка с плавлением соединительных муфт (переходников).
Первый способ используется при сварке труб диаметром более 40 мм. Второй — на трубах, имеющих диаметр от 16 до 40 мм. Фитинг в этом случае нужен не только для корректировки направления прокладки труб, но и как запас материала для плавления.
Конфигурации муфт подбирают, исходя из особенностей трубопровода. Встречаются следующие разновидности переходников:

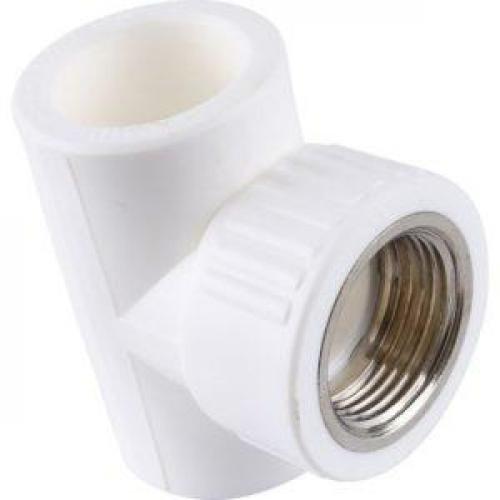

- Уголки. Смена направления в какую-либо сторону.
- Тройники . Распределение подачи воды и смена направления.
- Муфты . Стыковка без смены направления.
Также применяются следующие элементы:
- Обводные фитинги.
- Краны шаровые.
- Комбинированные изделия с включением металлопластика.
- С резьбой внутри труб или снаружи.
Механический метод стыковки без пайки: варианты соединений
Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.
Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.
В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.
Преимущества технологии монтажа без разогрева:
- Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.
- Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.
Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).
Соединение при помощи обжимных фитингов
Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.
Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.
Плюсы этого метода:
- для монтажа используется минимальный набор инструментов;
- соединение трубопровода можно доверить даже новичку;
- в месте установки обжимного фитинга создаётся надёжное соединение;
Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

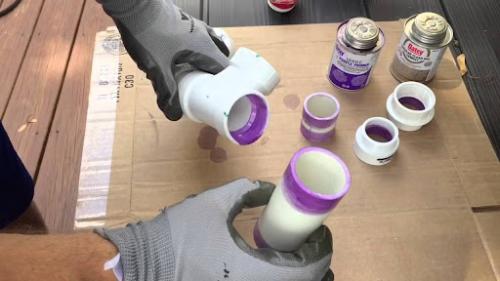

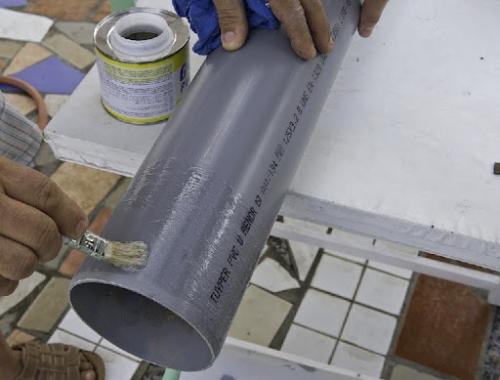

Соединение при помощи клеевых составов
В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.
В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.
Преимущества метода:
- стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
- по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
- для стыковки не требуется наличие специальных навыков.
Важно ! Во время работ следует соблюдать меры безопасности, не проводить работы вблизи открытых источников огня и избегать попадания состава на кожу.
