Клей для ПВХ труб получил второе название – холодная сварка. И это отнюдь не случайно. Подобный клеевой состав обеспечивает равномерность нагрузки, что, в свою очередь, повышает прочность и долговечность трубопровода настолько же, как если бы его элементы соединялись настоящей сваркой. Это вещество представляет собой продукт реакции разложения поливинилхлорида в растворителях. Процесс склеивания заключается в том, что сначала стенки трубы ПВХ клеевой размягчаются, а затем её подсоединяют к фитингу тоже с размягчёнными стенками. Поэтому такую технологию ещё называют химической сваркой.

Здесь есть один нюанс. Из-за того, что химические свойства добавок и растворителей могут меняться, подбор клея для труб ПВХ необходимо осуществлять с учётом типа подвергаемых сварке термопластиковых компаундов. Обычно предприятия, выпускающие пластиковые системы водоснабжения, дают рекомендации, как решить этот вопрос наиболее оптимальным образом. Но в любом случае следует помнить, что для соединения элементов трубопровода из ХПВХ и простого ПВХ одну и ту же марку клея применять нельзя (аббревиатура «ХПВХ» обозначает хлорированный поливинилхлорид).

Полезная информация! Такой вид соединения данных изделий используется очень часто. Оно обеспечивает большую герметичность конструкции по сравнению с раструбами с уплотнительным кольцом.

Трубы и фитинги ПВХ под клеевое соединение синстрой. Области применения

Сфера применения клеевых ПВХ трубопроводов зависит от их физико-химических характеристик, изделия используют для устройства коммуникаций в следующих областях:

Строительство бассейнов.Клеевые трубы ПВХ повсеместно используются при строительстве систем подвода и очистки воды в бассейнах. Благодаря герметичности соединения стыков и высоким антикоррозийным характеристикам, коими обладает поливинилхлорид, такие трубы являются самыми подходящими при работе с хлорированной водой. Кондиционирование, системы охлаждения.Трубы ПВХ клеевые подходят для транспортировки жидких низкотемпературных и агрессивных веществ, таких как, хладагент, хлор и так далее при строительстве промышленных установок кондиционирования, чиллеров, куллеров. Прокладка напорной канализации.Рядовому потребителю хорошо известна канализация, которая прокладывается в квартирах и загородных домах. Ее собирают раструбным способом, вставляя трубы друг в друга, при этом герметизацию обеспечивают внутренние резиновые кольца, вмонтированные в расширенные патрубки. Данный тип монтажа не выдерживает высокий напор жидкой рабочей среды, чего нельзя сказать о канализационной линии, собранной склеиванием.
Чаще всего клеевые канализационные ПВХ-трубы прокладывают в бассейнах и аквапарках для перемещения значительных водных объемов с высокой скоростью. Системы очистки и подготовки воды.Благодаря устойчивости поливинилхлорида к растворам с высоким процентным содержанием различных видов и концентрированной серной кислот, гипохлорита натрия, деминерализованных и деионизированных вод, ПВХ-трубы повсеместно используют в цехах водоочистных предприятий. Химическая промышленность.Склеенные ПВХ-трубопроводы монтируют на заводах химической отрасли для транспортировки агрессивных жидкостей — минеральных кислот, щелочей, растворов солей, масел, жиров, бензина без присутствия бензола.

Трубы и фитинги ПВХ под клеевое соединение. Сварка ПВХ труб холодным способом

При монтаже пластиковых труб с раструбом, как правило, применяют сварку ПВХ труб методом склеивания. Этот способ соединения также называют «холодной сваркой». Его рассмотрению мы и посвятим нашу статью.

Клеевой способ соединения отличается крайней простотой выполнения

Способы соединения пластиковых труб

Известно несколько методов соединения ПВХ труб между собой:

1. Химический, или клеевой.
2. Физико-химический:

• резьбовой;
• с использованием фитингов.

Преимущества химического способа перед другими:

1. Повышение оперативности сборки систем водоснабжения и водоотведения.
2. Уменьшение риска протечек, которые могут возникнуть при механическом соединении или сварке труб встык.
3. Снижение трудоемкости процесса.
4. Меньший расход электроэнергии.
5. Уменьшение материалоемкости.
6. Невысокая себестоимость монтажа.

Клеевым способом с успехом соединяют трубы различных диаметров: 6–400 мм.

Клей для холодной сварки поливинилхлорида

Сравнивая клеевое соединение труб со сварным и механическим, можно заметить некоторое сходство и различие:

• По быстроте, качеству и малой материалоемкости проводимых работ соединение методом склеивания не уступает традиционной сварке. Однако, в отличие от нее, метод склеивания не использует специальное оборудование. Аппарат для сварки труб ПВХ, который применяется для устройства системы пластиковых труб, потребляет достаточно большое количество электроэнергии. За счет этого повышается себестоимость монтажа системы труб сварным способом.
• Механическое соединение, как и клеевое, не так энергозатратно, но гораздо более материалоемко. Использование дополнительных расходных материалов (различного рода фитингов) неизбежно приводит к удорожанию монтажных работ.

Такова разница в способах монтажа, на основе нее вы можете оценить их трудоемкость и выбрать наиболее подходящий способ.

Почему и как стоит использовать «холодную сварку»

Особенности «холодной сварки»

1. Для работы используется клей, специально предназначенный для соединения труб и соединительных деталей (фитингов), изготовленных из хлорированного поливинилхлорида (ХПВХ).
2. Клей растворяет поверхности соединяемых деталей на одну треть толщины, т.е.

   осуществляется холодная диффузионная сварка.

3. На такой процесс, как пайка труб ПВХ, оказывают влияние различные условия:

• влажность воздуха;
• температура.

1. Работы по склеиванию труб можно проводить при широком диапазоне температур воздуха: 5–35°С. Использование морозостойкого клея делает возможным проведение работ при температуре до –17°С.

   При жаркой погоде склеивание следует производить как можно быстрее, во избежание высыхания клея до завершения монтажа.

Количество соединений, которое можно произвести при помощи 1000 мл клея

1. По своим свойствам клей должен быть:

• текучим;
• с однородной консистенцией;
• без посторонних включений.

Технология клеевого соединения труб

Спайка труб ПВХ в раструб производится в несколько этапов:

Схема «холодной сварки» труб из ПВХ

1. Ровно отрезать необходимый кусок трубы. Для этого могут быть использованы:

• ножовка по металлу, имеющая мелкие зубцы;
• труборез;
• специальные ножницы.

1. Снять фаску на конце трубы, соблюдая угол в 15 градусов, используя фаскосниматель. Следует избегать появления заусенцев.
2. Очистить раструб фитинга и трубу от грязи и пыли, удалить влагу.

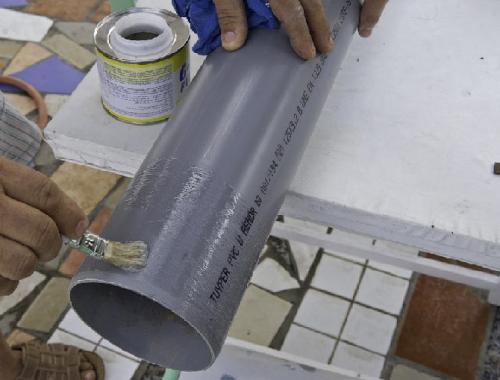

1. Нанести клей. Работа производится кистью аккуратно по поверхности трубы и раструба.
2. Вставить в раструб трубу сразу же после нанесения клеевого слоя.
3. Для того чтобы клей равномерно распределился по склеиваемым поверхностям, повернуть фитинг на 90 градусов относительно трубы.
4. Зафиксировать детали на 20–30 секунд. Не производить повторного поворачивания соединенных деталей после их фиксирования! Весь процесс склеивания должен быть закончен в течение 1 минуты.

Время выдержки соединения до пробной подачи транспортируемой жидкости или газа

1. По окончании склеивания проверить наличие равномерного слоя («валика») клея по окружности.
2. При необходимости убрать избыточный клей при помощи мягкой ткани.

Более наглядно увидеть технологию склейки вы можете на

Плюсы клеевого соединения ПВХ труб

• Возможность проведения качественного монтажа пластиковых труб даже в местах, доступ к которым затруднен.
• Нет необходимости использовать дорогое оборудование, потребляющее много электроэнергии. Весь процесс может быть проведен своими руками.
• Непосредственно в процессе склеивания деталей из ХПВХ происходит образование монолитной структуры, которая гарантирует герметичность стыка.
• При проведении клеевой «сварки», в отличие от обычной, внутри трубы не образуется наплывов, которые сужают просвет труб и способствуют оседанию на поверхности твердых частиц.
• Соблюдение несложных правил и рекомендаций по проведению работы исключает возникновение провисания и протечек трубопровода.
• Срок службы трубопровода, смонтированного методом склейки, может достигать 50 лет.

Трубы ПВХ под клеевое соединение гост. ГОСТ Р 51613-2000 Трубы напорные из непластифицированного поливинилхлорида. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 241 «Пленки, трубы, фитинги, листы и другие изделия из пластмасс»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 6 июня 2000 г. № 152-ст

3 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на напорные трубы из непластифицированного поливинилхлорида - НПВХ без раструба и с раструбом (далее - трубы), предназначенные для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 45 °С, а также другие жидкие и газообразные вещества ().

Стандарт не распространяется на трубы для проведения электромонтажных работ и транспортирования горючих газов, предназначенных в качестве сырья и топлива для промышленного и коммунально-бытового использования.

Требования по безопасности изложены в.
