Вентилируемый фасад технология монтажа

28.11.2022 в 21:53

Вентилируемый фасад технология монтажа

Строительство вентилируемых фасадов -  задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок. Особенно установка каркаса.

Монтаж НВФ выполняется в несколько этапов:

  • На наружной стене здания устанавливается каркас из профиля.
  • Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
  • В вертикальном положении закрепляется обрешетка
  • Затем наносится декоративная облицовка

Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри. Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы). Лучше всего для работы по установке и монтажу крепления каркаса вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов.

Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.

Преимущество монтажа навесных вентилируемых фасадов также заключается и в том, что никакие предварительные работы не нужны. Только в редких случаях, если постройка действительно очень старая. Работы по монтажу навесных фасадов должен осуществляться строго по нормативам СНиП.

Вентилируемый фасад: монтаж своими руками. Вентилируемый фасад: технология монтажа

Навесной вентилированный фасад основан на принципе обеспечения естественной циркуляции воздуха между стеной и отделочным материалом. Это способствует устранению влаги, что в свою очередь позволяет использовать утеплитель, а также продлить срок службы фасада дома.

Вентилируемый фасад: монтаж своими руками. Вентилируемый фасад: технология монтажа

Основные свойства вентилируемого фасада отражены в его названии:

  • навесной – раскрывает сущность монтажа, который выполняется на подсистему несущих профилей и крепежей;
  • вентилируемый – отражает его способность выводить конденсат из утеплителя с помощью потока воздуха.

Функционирование (действие) вентфасада реализуется зимой. Во время отопительного периода происходит существенный перепад температур между облицовочным материалом и стеной здания. Это приводит к накоплению влаги в утеплителе или на несущей стене, которая устраняется благодаря наличию вентиляционного зазора.

Преимущества вентилируемого фасада

  • универсальная технология монтажа. Установка навесного фасада возможна на здания любой этажности, состояния и назначения;
  • скорость работы;
  • защитные свойства;
  • эстетические свойства;
  • ремонтопригодность;
  • долговечность. При правильном монтаже и выборе материалов срок службы вентфасада составит более 50 лет;
  • теплоизоляция здания;
  • высокая стоимость, оправданная долговечностью.

Устройство вентфасада – виды навесных фасадных систем

Вентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Вентилируемый фасад: монтаж своими руками. Вентилируемый фасад: технология монтажа

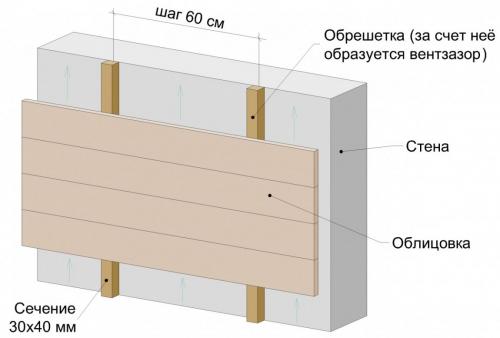

Схема монтажа вентилируемых фасадов без утепления

Вентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па));
– утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки);
– обустроен вентиляционный зазор (размер – 40-60 мм).

Вентилируемый фасад: монтаж своими руками. Вентилируемый фасад: технология монтажа

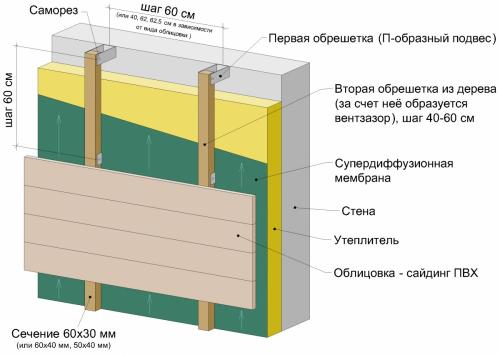

Схема монтажа вентилируемых фасадов с утеплением

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

  1. присутствует зазор между стеной и утеплителем;
  2. при использовании теплоизоляционного материала с низкой паропроницаемостью (
  3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (
  4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Конструкция вентфасада

Как устроен навесной фасад, из каких компонентов и конструктивных элементов собирается система, как устанавливается и чем крепится к стене.

1. Подсистема для вентилируемых фасадов

Система крепежей для вентфасада объединяет в себе:

  • алюминиевые, металлические или оцинкованные подсистемы направляющих несущих профилей;

– планка горизонтальная основная – цена 65-105 руб/м.п. в зависимости от толщины металла;

Профиль горизонтальный для устройства подсистемы навесного фасада

– профиль Т-образный – стоимость 125-172 руб/м.п. Используется при облицовке объектов повышенной этажности;

Т-образный профиль для устройства подсистемы навесного фасада

– профиль П-образный – цена 110-160 руб/м.п. Основной элемент при монтаже.

П-образный профиль для монтажа подсистемы вентилируемого фасада

  • Крепежные детали. К ним относятся дюбели, анкерные элементы, кронштейны (8-80 руб/шт.). Цена зависит от конфигурации, толщины металла, сложности системы.

К кронштейнам для вентилируемого фасада выдвигаются наиболее жесткие требования, т.к. их задача справляться со статическими и динамическими нагрузками, нивелировать неровности стены и регулировать расстояние между направляющими профилями и стеной. Чем больше вынос несущей конструкции, тем жестче должен быть кронштейн.

Вентилируемый фасад: монтаж своими руками. Вентилируемый фасад: технология монтажа

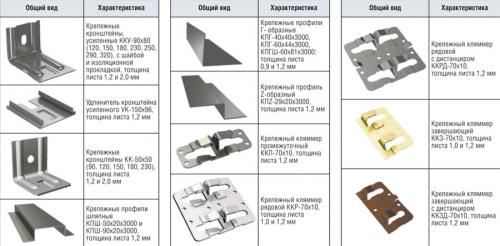

Крепежные элемнты для монтажа подсистемы вентилируемого фасада

  • Кляймеры (7,41-33 руб/шт.). Необходимость их применения определяется видом облицовочного материала.
  • Цокольный профиль (946 руб/2,5 м, ширина 180 мм). По сути, не является обязательным элементом в устройстве вентфасада, но предотвращает попадание мелкой живности в вентиляционный зазор.
  • Дополнительные материалы: уголки, торцевые вставки, заклепки, уплотнительные ленты и др.

Отличительной чертой при монтаже подсистемы является отсутствие мокрых работ, узлы вентфасада крепятся механическим способом.

2. Утеплитель для вентилируемых фасадов

Монтаж вентфасадов не обязательно выполняется с использованием теплоизоляционных материалов. Однако утепление является современным требованиям в рамках повышения энергоэффективности зданий.

Монтаж г образного профиля. Составные части каркаса

Между вентилируемым фасадом из сайдинга и обычной облицовкой по голой стене есть небольшая разница с точки зрения состава каркаса.

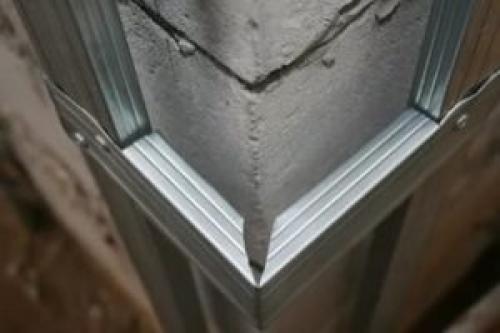

Каркас по голой стене

Подсистема для сайдинга состоит из каркасного профиля, П-образных подвесов, метизов.

Монтаж г образного профиля. Составные части каркаса

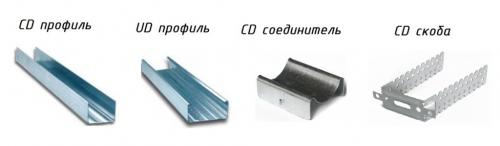

Каркасный профиль – это основа жесткости конструкции. Он изготавливается из прочно оцинкованной стали.

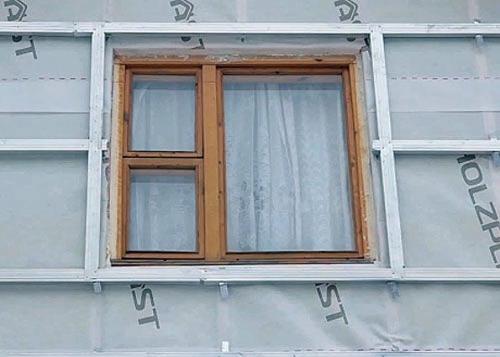

UD-профиль применяется для окантовки дверных и оконных проемов.

CD-профиль используется для устройства вертикальных или горизонтальных стоек. Для облицовки металлическим сайдингом профиль всегда монтируется вертикально с шагом 500-600 мм. Он различается по ширине, глубине полок, а также толщине металла.

Минимальная толщина металла для крепления сайдинга 0:45 мм. Профиль производится длиной 2500-3000 мм. Если высота фасада превышает размеры профиля, то монтируется несколько элементов в ряд.

Между собой они соединяются с помощью CD-соединителя. Между профилем оставляется терморазрыв 5-10 мм.

ES-скоба упрощенный вариант крепежного кронштейна. Это перфорированный П-образный подвес. С его помощью можно регулировать расстояние от стены до CD-профиля. Таким образом, нивелируются возможные нервности и перепады высот на фасаде.

Метизы. Для крепления подвесов к стене используются саморезы, дюбель-саморезы или дюбель-шурупы. Всё зависит от материала основания стены.

Для соединения металлических частей фасадной подсистемы используются саморезы по металлу 3,5х9,5мм

Каркас под вентилируемый фасад

Есть несколько видов подсистем, которые используются для устройства вентилируемого фасада из сайдинга:

Подвесная система L-образная

Состоит из металлического оцинкованного профиля и кронштейнов. Г-образный профиль закрепляется на Г-образных кронштейнах при помощи болтового соединения.

Особенность конструкции, это выдвижные кронштейны.  С их помощью можно крепить профиль на расстоянии до 380 мм от стены. Это позволяет выравнивать самые «заваленные» фасады.

Монтаж г образного профиля. Составные части каркаса

К стене кронштейны крепятся анкерными дюбелями с головками под ключ или крестовую отвёртку. Между стеной и крепёжным элементом устанавливается паронитовая прокладка. Она защищает место соединения от коррозии. Для устройства более прочного вентилируемого фасада из металлосайдинга применяются усиленные кронштейны для Г-образного профиля. У них толщина стенки 1,2 мм.

L-образная подвесная система отличается высоко стоимостью за квадратный метр.

Подвесная система U-образная

Монтаж г образного профиля. Составные части каркаса Состоит из П-образного профиля и Г-образных кронштейнов с двумя рёбрами жёсткости.

Профиль зажимается между двумя Г-образными кронштейнами, которые соединены в пару на специальной планке.

Для крепления металлических элементов между собой используются саморезы 3,5х9,5мм. Планка закрепляется на стене с помощью анкерных дюбелей.

Между стеной и соединительной планкой с Г-образными кронштейнами устанавливается паронитовая прокладка.

U-образная подвесная система для вентилируемого фасада намного сложнее в монтаже, чем L-образная.
