Запорная арматура применяется в различных отраслях, имеющих дело с трубопроводами газообразных веществ, пара, воды, масла, нефтесодержащих субстанций и других жидкостей. Такая арматура необходима для отключения участков трубопроводов какой-либо системы, для производства монтажа или ремонта, прекращения подачи транспортируемых веществ потребителям, а также для дозирования отпуска этих веществ и защиты трубопроводной сети и её элементов от перегрузок.

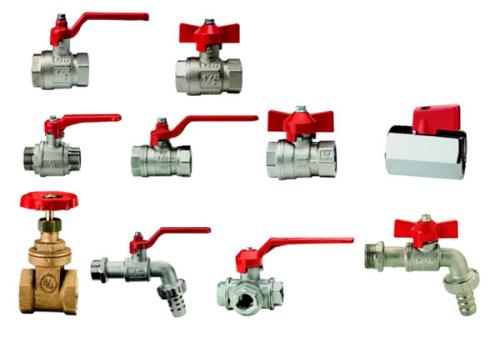

Назначение и устройство

Основное назначение запорной арматуры – надёжно отключить участок трубопровода или связанных с ним иных трубопроводов и устройств от потока транспортируемой по ним среды, обеспечивая тем самым безопасность запланированных работ. Кроме отключения (отсечения) циркулирующей в системе среды, у арматуры имеются и иные предназначения. С её помощью можно регулировать, распределять, смешивать и удалять используемую среду.

В соответствии с конструкцией трубы, видом и параметрами потока среды подбираются необходимые запорные, регулирующие и сбросные устройства. Например, они должны соответствовать давлению в системе, виду и температуре среды, конструктивным особенностям трубопроводов (диаметру, типу соединений) и отвечать всем требованиям безопасности. По назначению запорные устройства делятся на несколько групп.

• Общего назначения. Применяется на водо- и паропроводах, в линиях газа городских сетей и отопительных системах.
• Специального назначения. Используется при высоком давлении, а также в случаях низких или высоких температур, токсичности, вязкости, коррозионной активности, радиоактивности и абразивности транспортируемых веществ.
• Целевая арматура. Предназначается для отдельных случаев, предусмотренных техническим регламентом.
• Сантехническая. Арматура небольших диаметров для бытовых устройств.
• Судовая. Ею оснащаются морские и речные суда, выпускаются с учётом специфических условий эксплуатации.
• Уникальная. Изготовляется по специальным заказам для промышленных и экспериментальных установок.

Арматура для полиэтиленовых труб водопровода. Трубы пнд для водопровода: как соединять? Размеры и фитинги к ним: технические характеристики и расшифровка

В настоящее время лидером на рынке труб являются  изделия, изготавливаемые с использованием полимерных материалов.  Значительные преимущества отличают  водопровод ПНД  от  продукции подобного назначения. Эти трубы являются более востребованными по сравнению с латунными, медными и оцинкованными, ПВХ и металлопластиковыми. Применение трубы ПНД возможно для самых разнообразных жидкостей. Они достаточно легкие, обладают гибкостью и просты при монтаже.  Также они могут быть соединены в трубопровод любым доступным методом.

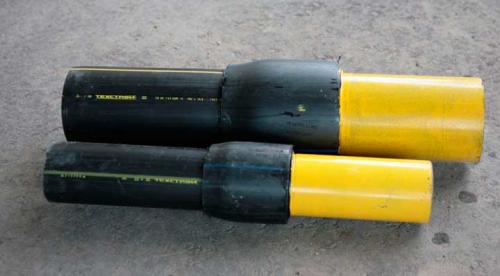

Что такое трубы ПНД

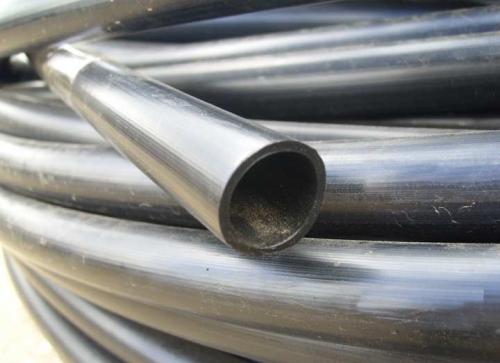

Гибкая полиэтиленовая труба появилась более 2 десятилетий назад.

Значение аббревиатуры ПНД означает, что трубы изготавливаются из полиэтилена под низким давлением.

В основном для их изготовления используют такие марки, как ПЭ 80 и 100.

Главное преимущество таких водопротоков — это гибкий материал и минимальные затраты на монтажные работы. Не нужно иметь специальные навыки, что бы установить такое сооружение.

Трубы из ПНД не подвергаются коррозии, их можно укладывать без рытья специальных траншей, достаточно стойки к смещению почвы, мало весят, устойчивы к агрессивным воздействиям окружающей среды.

Труба пнд может использоваться для прокладки коммуникационных кабелей как в помещении, так и в землю. Она защищает кабель от вероятных повреждений при эксплуатации. Также может быть использована для прокладывания силовой линии. Эти трубы отлично справляются с защитой коммуникаций от механического повреждения, блуждающего тока, а также от воздействий грунта.

Эксплуатационный срок такого  водопровода может превышать пятьдесят лет.

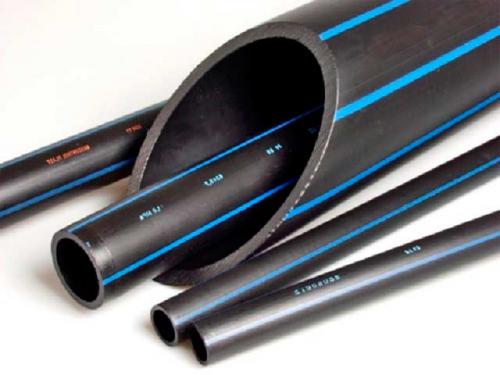

Типы труб ПНД

Для подземного проложения используют такие типы труб ПНД:

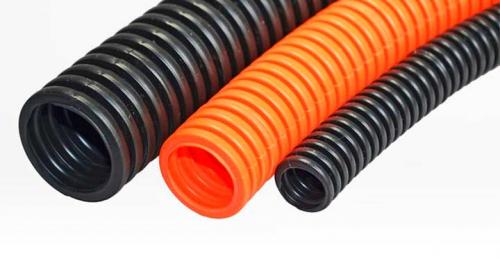

• труба гофрированная ПНД легкая;
• труба пнд двустенная;
• труба пнд гладкая;
• труба гладкостенная жесткая;
• труба гофрированная тяжелая.

Характеристики

Гофрированную трубу армируют при помощи стальной проволоки, она делает ее более прочной.

Внутренняя оболочка двустенных изделий может быть гладкой из ПВД и гофрированной из ПНД. Благодаря этой конструкции, труба обладает высокой кольцевой жесткостью и способна выдержать большую нагрузку.

Двустенная ПНД труба имеет гладкую внутреннюю поверхность, что значительно облегчает монтажные работы для кабеля.

Труба пэ пнд может быть использована при монтажных работах  даже в сильные морозы.

Каждое изделие обладает своими особенностями и имеет свой диаметр.

К примеру, труба ПНД 63 имеет большую стойкость  к воздействию бактерий, чем остальные.

Труба другого типа — Труба ПНД 110 мм — морозостойкая, не требующая дополнительных утеплительных мероприятий.

Труба ПНД 160   монтируется с помощью полиэтиленовых фингов.

Трубы ПНД 32 в основном соединяют с использованием сварки. Нужно учитывать, что  труба ПНД 50 или другая по размеру должна быть одной марки.

Отдельные участки гидромагистрали могут сочленяться 2 способами:

• разъемный;
• неразъемный.

Неразъемный способ соединения чаще применяют, если планируется подача воды в нее под давлением.

Фрагменты трубопровода крепятся механической или электрогидравлической сваркой.

При монтаже самотечной системы создаются разъемные трубопроводы . Например, в канализации, куда вода не поступает под давлением. Также разборный способ используется при сборке устройств с малым сечением.

Разъемное соединение труб бывает фланцевое, муфтовое, цанговое обжимное, имеется в виду используя фитинги.

Фитинг в сантехнике представляет собой соединяющую часть водопровода, устанавливаемая на стыках, в местах разветвлений, на поворотах, на сочленении фрагментов разного диаметра.

Также монтирование соединительных запчастей производят в предполагаемом месте ремонтных работ, где подключаются дополнительные элементы или наблюдается смена конфигурации.

 Разновидности элементов

Фитинги, используемые для сборки элементов в единую сеть, бывают разных видов. Для их изготовления используют полипропилен, а также они могут быть латунными.

В связи с применением они делятся на категории:

Компрессионные фитинги используются для соединения труб ПНД одинаковых диаметров;
• Собирание трубопровода из труб с различным сечением;
• При создании разветвления, соответствующего общей схеме водопровода;
• При стыковке труб ПНД с различной арматурой;
• При выполнении магистральных поворотов;

Чаще применение этих соединительных элементов используется в разборных конструкциях, но имеются разновидности, которые применяются для создания цельной сети — электросварочные или сварные фитинги.

Виды  фитингов

По особенности конструкции фитинги бывают нескольких видов:

• Соединительная муфта для ПНД труб. Они подразделяются на равнопроходную (для участков с одинаковым сечением), фланцевую( с толстыми водопротоками), и компенсационную (соединение магистралей разных по диаметру).

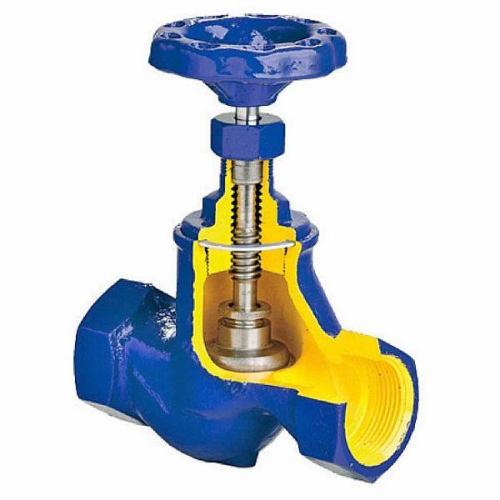

Запорная арматура для водопровода, что это. Для трубопроводных магистралей

Перекачка продуктов, чтобы быть эффективным средством транспортировки, производится на большие расстоянию при высоком давлении и с большой скоростью. Поэтому к подбору собственно труб и запорной арматуры – задвижкам, клапанам, затворам поворотным – и предъявляются особые требования.

Ее подбирают в соответствии с техническими нормативами, с проектным давлением, вязкостью среды, перепадами внутренней и наружной температуры. Имеет значение и степень автоматизации перекачки.

В системах магистральных водопроводных систем перекачиваемая жидкость всегда имеет в своем составе определенное количество агрессивных компонентов. Поэтому для арматуры используется химически стойкие материалы. Этими свойствами в полной мере обладает чугун, из которого изготавливаются все виды запорной арматуры для трубопроводов.

Их применяют в трубопроводах высоко и низкого давления и для перекачки различных сред. Этот же материал наиболее популярен при изготовлении трубопроводной арматуры для нефтепроводов.

На магистральных трубопроводах применяется запорная арматура размерами 8 – 2000 миллиметров.

Управление задвижками производится вручную при помощи маховиков, а в труднодоступных местах – с использованием электропривода дистанционно.

Большинство чугунных задвижек устроены с фланцевыми механизмами и могут выпускаться в различных конструктивных исполнениях:

1. Шиберные – с подвижным или неподвижным штоком;

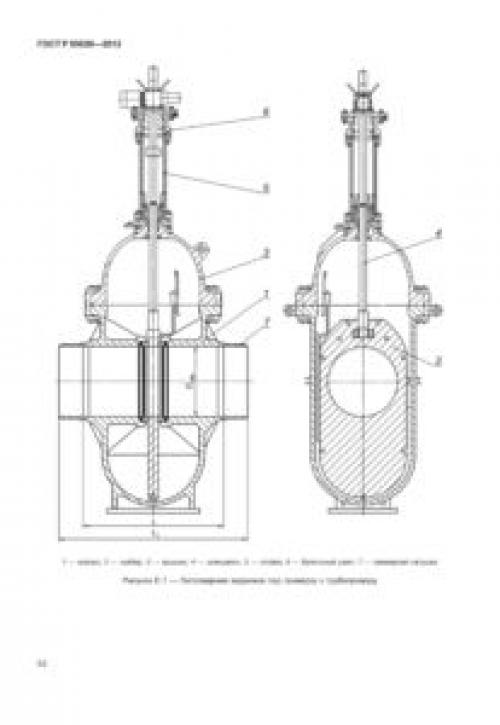

Задвижка представляет собой литой чугунный корпус , в котором располагается плоский шибер с отверстием, соответствующим размеру трубы. Для управления применяются два вида привода: ручной для агрегатов, располагающихся в доступном месте, и дистанционный, если задвижка установлена в закрытом пространстве.

Ручной привод состоит из рукоятки в виде штурвала, винтовой пары и штока, прикрепляемого к шиберу. При вращении рукоятки винтовая пара преобразует вращательное движении в поступательное, которое через шток приводит в движение шибер в нужном направлении. Когда отверстие в нем совпадает с отверстие в трубе, возобновляется поток жидкости.

1. Клиновые – высокоэффективный вид запорной арматуры для трубопроводов. Форма запирающего элемента позволяет обеспечить максимальную плотность смыкания запора и седла, что увеличивает качество перекрытия.

Подъем затвора обеспечивает перемещение клина по отношению к седлу, в результате чего его отверстие совмещается с отверстием в неподвижной детали, обеспечивая прохождение рабочей среды. Вращение может производиться вручную или с использованием дистанционного управления.

1. Параллельные.

Такие устройства предназначаются для работы при давлении 2 – 200

атмосфер.

Рабочая среда и запирающие элементы прибора в виде двух пластин располагаются в камере. Пластины затвора присоединены к штоку привода. При его вращении они раскрываются, пропуская воду или пар по трубопроводу.

Все представленные задвижки имеют ряд общих параметров, среди которых:

1. Подсоединение к продуктопроводу производится с применением фланцев, муфт или сварки.
2. Задвижки не используются для регулировки напора в трубопроводе, а только закрывают или открывают его в крайних положениях.
3. Корпуса задвижек изготавливаются из чугуна способом литья, реже – из стали.
4. Во всех видах этой арматуры используются уплотнительные устройства из резины, паронита, картона и т.д.
5. В зависимости от доступности приспособления применяется ручной привод в виде маховика или дистанционное управление с использованием электропривода.

Фланцевая запорная арматура для трубопроводов используется не только на водопроводных сетях, но и при перекачке нефтепродуктов или других жидких сред.

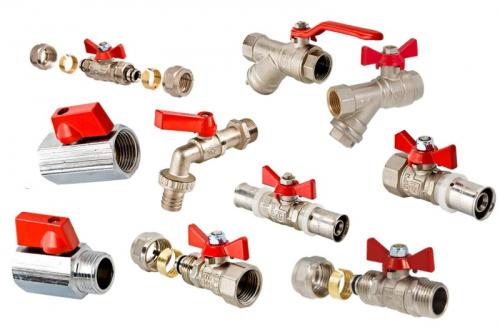

В распределительных сетях на трубопроводах Ду100 и менее водоснабжения часто используются клапаны и краны с муфтовыми соединениями. Такие устройства менее габаритны и технологичны при монтаже. Соединения производятся наворачиванием на резьбу сопрягаемой детали.

Герметичность такого стыка обеспечивается применением различных уплотнителей: льняное волокно, лента ФУМ (фторопластовый уплотнительный материал), уплотняющие шнуры и силиконовый герметик специального назначения. Такое соединение менее надежно, чем фланцевое, но и устранение протечек на нем осуществляется быстрее и проще.

Запорная муфтовая арматура для трубопроводов применяется на внутридомовых распределительных сетях при размерах менее Ду 50 при давлении в трубопроводе от 0,6 атмосфер.

Какие трубы лучше использовать для водоснабжения в квартире. Стальные изделия

Трубы из стали для водопровода в квартире отличаются достаточной прочностью. Но следует учесть, что они потеряли свою былую популярность из-за появления в продаже пластиковых.

Говоря о стальной продукции, отметим, что она может выдерживать серьезную разницу колебаний температур и эксплуатироваться в условиях высокого давления. Сантехнические конструкции производятся из оцинкованной или черной стали. В первом случае можно выделить высокую устойчивость к коррозии, что является несомненным плюсом при продолжительном использовании трубопровода.

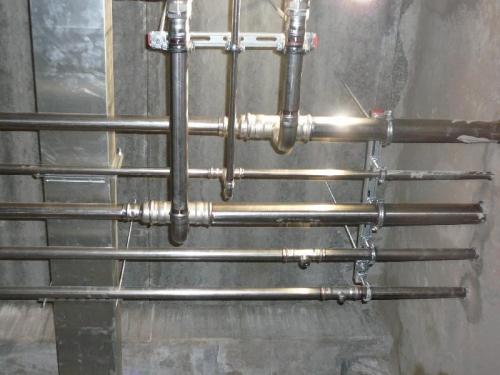

Металлический трубопровод

Основной недостаток данного материала – покрытие их поверхности конденсатом. При его взаимодействии с кислородом возникают окислительные процессы, изделие начинает ржаветь. Помимо этого, для проведения монтажных, ремонтных работ потребуется специальное оборудование и профессиональные навыки. Поэтому установка системы водопровода из стали очень затратна. Зато прослужат они больше 50 лет, что позволяет сохранить спрос на данную продукцию.

Совет! Для ремонта труб из стали используйте такой же материал. При создании новых канализационных систем или водопровода, выбирать лучше другие варианты.

К преимуществам данного вида относят:

• Возможность функционировать в условиях высокого давления в трубах;
• Отличается высоким показателем надежности;
• Устойчив к коррозии, механическим повреждениям;
• Долгий срок службы.

К преимуществам также относят стоимость. По сравнению с пластиковыми она не самая низкая, но вполне доступна для обычного покупателя. Работать с материалом очень легко. Есть множество различных крепежей и фитингов, которые можно приобрести в самом простом магазине сантехники.

Использовать данный вид в квартире лучше для создания отопительной системы или горячего водопроводы. При выборе изделия обратите внимание на толщину стенок. Существует 3 вида:

• Легкие;
• Обыкновенные;
• Усиленные.

Чем толщина труб больше, тем дольше прослужит водопровод.
