Герметизация в клиновой задвижке

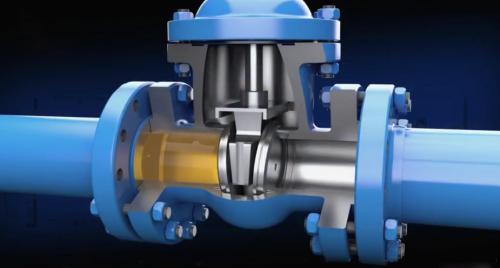

Конструкция клиновой задвижки обладает двумя ключевыми особенностями: седла располагаются под углом друг к другу, а затвор имеет клиновидную форму, сужающуюся к низу. Эти характеристики определяют эффективность работы задвижки и ее применение в различных системах.

Затвор может быть представлен в нескольких вариантах:

По типу шпинделя задвижки бывают с выдвижным шпинделем и с не выдвижным шпинделем .

Выдвижные и невыдвижные задвижки различаются по принципу работы. У выдвижных задвижек шпиндель совершает движение вверх-вниз, перекрывая поток. У задвижек с не выдвижным шпинделем, он вращается вокруг своей оси в приводной гайке, расположенной прямо в клине.

Фланцевая клиновая задвижка с выдвижным шпинделем. Разновидности фланцевой задвижки

Отличительной характеристикой задвижек клинового типа, у которых седла находятся под определенным углом. Форму клина будет иметь затвор, который может быть двухдисковым, упругим или жестким. В положении «закрыто», клин будет придавлен между седлами. Разновидность устройств будет напрямую зависеть от сферы эксплуатации устройства и его месторасположения.

Задвижка включает несколько конструктивных элементов:

Общий принцип действия задвижек основан на перекрывании потока жидкой или газообразной среду путем уменьшения проходного сечения трубопровода. По степени герметичности перекрытия задвижки делятся на классы А, В, C, D, B1, C1, D1, характеристики каждого класса регламентируются ГОСТ 9544-2005.

Конструктивно любая задвижка включает в себя корпус из чугуна или стали, крышку с рабочим запорным элементом и присоединительные патрубки, благодаря которым арматура подсоединяется к трубопроводной линии. В зависимости от способа присоединения выделяются следующие разновидности задвижек:

Задвижек , принципиальное устройство которых одинаковое, различаются между собой материалами деталей, составными частями, способами монтажа.

1. Технология изготовления корпуса. Арматура бывает сварная, литая, кованная либо штампованная, а также комбинированная. Последняя изготавливается с применением сварки из штампованных и кованных конструкционных элементов.

2. Варианты уплотнения. Разделение ведется на изделия графитоармированные, жидкометаллические, сальниковые, сильфонные. У моделей сальникового типа шпиндель (или шток) уплотняется относительно перекачиваемой среды набивкой или пропитанной маслом прокладкой, прижатой накидной гайкой. При сильфонном уплотнении герметичность обеспечивается упругими гофрооболочками из синтетики и металла.

В клиновой задвижке плоскости запорного элемента и уплотнительные седла расположены под углом друг к другу. Клин может быть жестким или состоять из двух дисков, соединенных между собой.

Задвижка с жестким клином отличается более простой конструкцией, однако не лишена некоторых недостатков. Для герметичного перекрытия рабочей среды угол клина и уплотнительных седел должны точно совпадать. Для движения шпинделя требуются значительные усилия, а перепад температур может вызвать деформацию запорного элемента и заклинивание задвижки.

Шиберные задвижки из-за особенностей конструкции активно применяются на канализационных трубопроводных линиях. Основным рабочим элементом в таком устройстве является металлический шибер – это острая отполированная пластина, выполненная в форме ножа или гильотины. Шибер способен не просто перекрывать поток рабочей среды, но и обеспечивать измельчение или фильтрацию компонентов.

В зависимости от используемого в затворе клина выделяют несколько конструктивных исполнений клиновых задвижек:

задвижка с жестким клином;двухдисковая задвижка;задвижка с упругим клином.

Задвижкой с упругим клином называют не только задвижку, запирающий элемент которой состоит из дисков, соединенных между собой упругим элементом. Клиновая задвижка, в подвижном элементе затвора которой связь между дисками жесткая, однако существует возможность их деформации с целью улучшить уплотнение в затворе, тоже носит название «задвижка с упругим клином».

Каждое из конструктивных исполнений клиновых задвижек обладает своими особенностями.

Основными деталями задвижки является корпус, крышка и сальниковый (сильфонный) узел герметизации , обеспечивающие герметичность арматуры и рабочей среды в трубопроводе по отношении к внешней среде и злин (затвор), посредством штока перемещаемый к уплотнительным поверхностям и обеспечивающий герметичностое перекрытие рабочей среды в обоих направлениях. Задвижка является двунаправленной трубопроводной арматурой с возможностью перекрытия потока среды в двух направлениях.

Клиновые задвижки различаются строением шпинделя.

При конструкции с шпинделем не выдвижного типа, узел соединения болт/гайка находится внутри шпинделя в рабочей среде, как при закрытии, так и при открытии устройства.

Устройства классифицируют в зависимости от того, из чего состоит клиновая задвижка , какие материалы были использованы в ее изготовлении (конструкция затворного компонента, тип приводного механизма), что за технологии применялись в процессе производства.

Классификация по типу привода:

ручная — поворот маховика, приводящего в движение шпиндель, осуществляется человеком;электрическая — за вращение шпинделя отвечает электродвигатель;пневматическая — шпиндель приводится в движение сжатым воздухом;гидравлическая — вращательное движение обеспечивает гидравлика.

По материалу, из которого изготавливают корпуса:

Что такое клиновая задвижка. Типы задвижек
Фланцевые и клиновые задвижки с электроприводом - описание, применение

Задвижка – тип запорной трубопроводной арматуры. Управление задвижкой и рабочей средой с помощью электропривода снижает трудоемкость обслуживания промышленных и технологических трубопроводов большого диаметра, решает задачу быстрого реагирования в нештатных ситуациях. Преимуществом задвижек с электрическим приводом является автоматическая регулировка необходимого усилия, для надежной герметичности.

Группа компаний МеталлЭнергоХолдинг предлагает купить фланцевые и клиновые задвижки с электроприводом, по цене завода изготовителя, без торговых надбавок, с документами качества – в розницу и оптом.

Фланцевые и клиновые задвижки – принцип работы с электроприводом

Заполните форму для заказа

Запорная арматура, оснащенная электроприводом, приводится в действие электродвигателем. Электропривод устанавливается на шпиндель клинового затвора, применяется для автоматического управления открытием/закрытием задвижки.

Московская компания «РТМТ» изготавливает на своем производстве клиновые задвижки ручного управления и оснащенные электроприводом. Полный ассортимент продукции приведен в каталоге.

Как работает клиновая задвижка с электрическим приводом

Действие клиновой арматуры основано на полном или частичном перекрывании сечения трубопровода путем выдвижения клина. Герметичность затвора обеспечивается высокой надежностью деталей и максимальной плотностью расположения клина и седел корпуса.

В отличие от бытовых коммуникаций с шаровыми кранами и вентилями, задача перекрытия потока рабочей среды в промышленных трубопроводах решается за счет применения специальной запорной арматуры. Одно из наиболее популярных и часто используемых для этих целей устройств — задвижка клиновая.

Данная разновидность арматуры имеет различные конструктивные варианты исполнения и материалы изготовления. Чтобы не ошибиться с выбором подходящих устройств, полезно изучить их области использования, разновидности, принцип работы, технические параметры клиновидных задвижек.

Что такое клиновая задвижка. Задвижка клиновая — назначение, классификация, характеристики, установка

Рис. 1 Примеры размещения задвижек

Довольно большое распространение получили задвижки клиновые короткие с фланцевым способом подсоединения. Подобные узлы предназначены для монтажа в магистраль трубопроводов самых различных систем. При выборе наиболее подходящей задвижки следует уделять внимание их конструктивным особенностям, основным преимуществам и недостаткам, а также некоторым другим моментам.

Корпус и запорный элемент

Клиновая задвижка строение и где применяется. Задвижка клиновая фланцевая короткая. Как устроена, где применяется

Задвижка — трубопроводная арматура , в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Задвижки — очень распространённый тип запорной арматуры. Они широко применяются практически на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000 миллиметров в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах, объектах энергетики и многих других при рабочих давлениях до 25 МПа и температурах до 565 °C.

Широкое распространение задвижек объясняется рядом достоинств этих устройств, среди которых:

Клиновая задвижка с упругим клином. Клиновидная конструкция

Изделие с клином применяют для систем отопления и соответствующих коммуникаций, перекачки углеводородов в жидком виде, газообразных веществ и химических реагентов, горячей и холодной воды. Применение конструкции в нефтяной, газотранспортной, энергетической промышленности, а также в области ЖКХ говорит само за себя.

Задвижка имеет технические особенности, а также помогает закрыть или открыть движение по трубе (отсюда и 2 фазы эксплуатации – открыто/закрыто). Это проявляется в том, что седло запорного подвижного элемента располагают под углом, а сам запор делают в виде клина. При эксплуатации клин входит в промежуток между седлами и надежно перекрывает путь движущемуся по трубе веществу.

Основные размерные и физические параметры задвижек регламентированы ГОСТ 9698-86, согласно этому документу:

В зависимости от особенности конструкции задвижки и компоновки, выделяют разные типы запорной арматуры.

Задвижка в разрезе с описанием. Разновидности клиновых задвижек

Общий принцип работы задвижек сходный – затвор, отсекающий поток среды, движется перпендикулярно этому потоку. Но существует несколько типов арматуры, которые отличаются конструкцией запирающего элемента и расположением резьбовой пары. Различают такие типы задвижек:

Клиновые (с жестким, двухдисковым или упругим клином).Параллельные.Шиберные.Шланговые.

В зависимости от расположения ходового узла задвижки подразделяют на два типа:

с выдвижным шпинделем;с невыдвижным шпинделем.Устройство клиновых задвижек
