Как соединить металлопластиковую трубу с полипропиленовой. З способа соединить металлопластиковую трубу с полипропиленовой

Как соединить металлопластиковую трубу с полипропиленовой. З способа соединить металлопластиковую трубу с полипропиленовой

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подготовить инструменты, и выбрать способ стыковки. Последний параметр зависит от рабочих характеристик среды. Например, для системы отопления целесообразно использовать более дорогие муфтовые соединения со штатными фитингами, а для водопровода подойдут фланцы или компрессионные муфты.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией  монтажа . Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

• разводной ключ;
• газовый ключ;
• пакля (чесаный лен);
• силиконовый герметик;
• монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

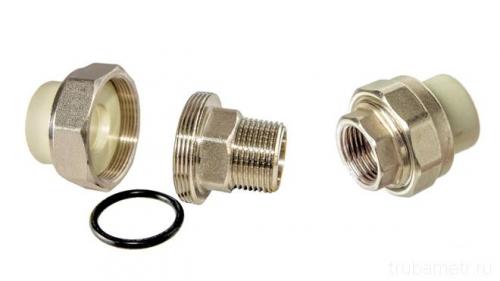

муфта стыковочная «Американка»

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

1. Разобрать американку на две части.
2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
5. Соединить две части разъемной детали, используя разводной или газовый ключ.

При использовании этого типа стыковки МП и ПП изделий находящихся в стене, дополнительно нужно обустроить открывающуюся нишу.

Стыковка компрессионными фитингами

Соединение компрессионным элементом

Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

1. Вставить трубы в отверстия фит-крепежа с двух сторон.
2. Затянуть гайки.

Стыковка фланцами

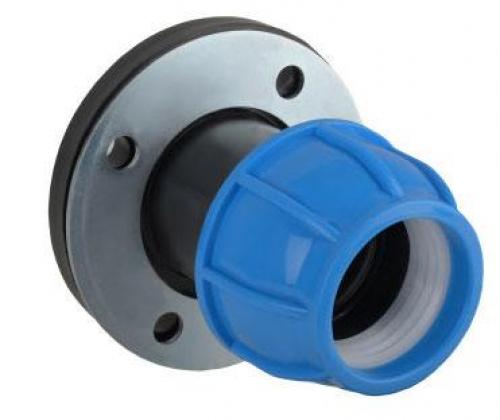

Фланец для соединения полипропиленовой трубы и металлопластиковой

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

1. Фланец накручивается на фитинг с использованием пакли.
2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Основные ошибки при соединении полипропилена с металлопластиком

При стыковке разных материалов не всегда удается сделать все хорошо, особенно это касается таких разнотипных материалов, как полипропилен и металл. Наиболее распространенными ошибками являются:

• Излишние усилия при соединении, в результате чего сужается внутреннее сечение и повышается нагрузка на место стыка;
• неплотное присоединение, что может привести к течи и разрушению других стыковок в результате скачков давления;
• отсутствие герметика, пакли, силикона.

Необходимость соединить МП и ПП трубы может возникнуть в разных ситуациях, например, во время срочного ремонта системы отопления или водопровода. При этом иногда нужно делать это в стесненных условиях. Поэтому стоит заранее разобраться в способах соединения.

Как соединить металлическую трубу с полипропиленовой без резьбы. Соединение ПВХ и металла фитингом

Проще всего, задача, как соединить металлическую трубу с полипропиленовой, решается использованием резьбового фитинга. У этого приспособления с одной стороны есть резьба нужного диаметра, чтобы вкручивать в металлическую трубу. На противоположной стороне расположена муфта, с которой впоследствии будет спаян пластик. Фитинги делаются либо прямыми, либо поворотными, с помощью которых удобно делать изгибы или разветвления в системе.

Провести переход металла на полипропилен (ПП) очень просто:

1. Первым этапом снимается муфта с металлической трубы там, где будет стык. Если её нет, то трубу необходимо разрезать, смазать конец солидолом, а после этого сделать насечку резьборезом.
2. Получившийся конец тщательно зачищается наждачной бумагой и вытирается. Далее нужно выполнить герметизацию предполагаемого стыка (намотать ФУМ-ленту и промазать все это силиконом). Важно помнить, что по периметру резьбы не должно быть больше 2 слоёв герметика, и край ленты следует направить по её ходу.
3. Накручивать фитинг необходимо вручную, без вспомогательных инструментов. Это нужно, чтобы он не деформировался из-за слишком сильного внешнего действия. Если после окончания этого процесса система протекает, то фитинг аккуратно докручивается.
4. Следующим этапом ПП сваривается с муфтой.

Если предполагается установка узла, где больше, чем две трубы, то у продавцов деталей для сантехники есть разнообразные фитинги для этих целей.

Источник: https://postroivsesam.info/stati/kak-soedinit-polietilenovuyu-trubu-s-metallicheskoy-soedinenie-pvh-i-metalla-fitingom

Как соединить металлопластиковые трубы в домашних условиях. Этап подготовки

Если для монтажа водопровода выбор пал именно на металлопластиковые трубы, то необходимо определить количество материала, которое потребуется для проведения работ.

Этот вид материала поставляется в бухтах длиной от 50 до 200 м., но в магазине можно приобрести любое количество погонных метров металлопластиковой трубы. Отсчёт длины внутридомового водопровода берёт от стояка.

Монтаж производится вдоль стен, немного выше уровня пола, поэтому требуется измерить расстояние по длине стены от стояка до предполагаемого места установки самого дальнего в вашем помещении крана.

Затем к получившемуся значению, добавить высоту от пола до монтажного отверстия кранов, унитазов и стиральных машин. В итоге, получится суммарная длина.

Сразу стоит заметить, что любое соединение труб значительно увеличивает расходы , а также является местом, критичным для надёжности системы, поэтому очень важно правильно рассчитать длину всей системы на подготовительном этапе.

Обратите внимание

После того, как замеры будут произведены, следует получившееся значение в метрах округлить до целого числа в большую сторону. Затем стоит определиться с диаметром.

Металлопластиковые трубы имеют внешний диаметр в диапазоне от 16 до 63 мм. При монтаже водопровода внутри жилого помещения, самым оптимальным вариантом является  20 мм. Труба 16 мм больше подходит для монтажа системы «тёплый пол», а также при отводке от основной магистрали к кранам и смесителям.

Если необходимо произвести подводку водопровода к частному дому от водопроводной сети, то выбирается максимальный диаметр этого материала.

Можно ли спаять металлопластик с полипропиленом. Как соединить металлопластиковую трубу с полипропиленовой трубой: инструменты, методы, основные ошибки

Нередко инженерные коммуникации создаются из металлопластиковых и полипропиленовых труб. При ремонте и реконструкции некоторых объектов выполняется стыковка трубопроводов из этих разнородных материалов.

Разнородное соединение

Такая необходимость возникает, когда нужно новую систему присоединить к существующей сети или при замене участка с дефектом.

Состыковать разнородные трубопроводы еще приходится при монтаже теплого пола, если коммуникации в стяжке приходится подключать к действующему отопительному контуру из полипропилена.

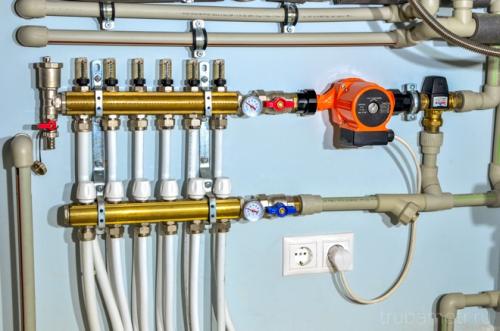

Система отопления фрагмент

Кроме того, если знать, как соединить металлопластиковую трубу с полипропиленовым трубопрокатом, удастся уменьшить расходы на материалы, когда выполняется устройство смешанной системы.

Инструменты и материалы

Для стыковки полипропиленовой и металлопластиковой трубы используются следующие материалы и инструменты:

• герметик на основе силикона или уплотняющая сантехническая паста;
• лен-пакля;
• разводной и газовый ключ.

Перечень необходимых инструментов и материалов зависит от метода соединения разнородных трубопроводов.

Виды соединения

Способ соединения металлопластиковых труб с полимерными трубами выбирается в зависимости от параметров перемещаемой жидкости. Существует несколько вариантов стыковки разнородных трубопроводов. Каждый из них отличается конкретными особенностями.

Припаять ПП трубопрокат к МП трубопроводу не получится из-за разной структуры изделий.

Муфта

Этот фитинг применяется для соединения ПП трубы с МП трубопроводом, если диаметр инженерной коммуникации не превышает 40 мм. При стыковке используется резьбовая американка, представляющая собой разъемный элемент.

Фитинг резьбовой

Чтобы качественно соединить две трубы из разных материалов, нужно выполнить следующие действия:

• разобрать разъемный соединительный элемент — американку;
• накрутить лен на деталь с наружной резьбой и сверху пакли намазать силиконовый герметик;
• вкрутить подготовленный элемент американки в муфту с внутренней резьбой;
• накрутить лен-паклю с силиконовым герметиком на вторую муфту с наружной резьбой и соединить ее с другой частью американки;
• скрутить две половинки фитинга-американки вручную;
• подтянуть ключом стык, но без лишнего усилия, чтобы не повредить резиновый уплотнитель в американке.

Не рекомендуется замуровывать муфтовое соединение в строительные конструкции объекта. При скрытой прокладке необходимо предусмотреть технический люк в месте стыка.

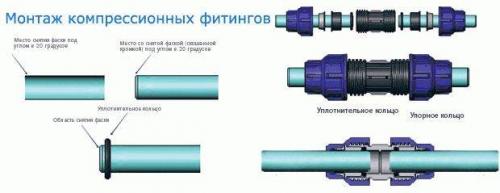

Компрессионный фитинг

Самым простым вариантом соединения металлопластиковых труб с полипропиленовыми трубами является использование двухстороннего полиэтиленового компрессионного фитинга.

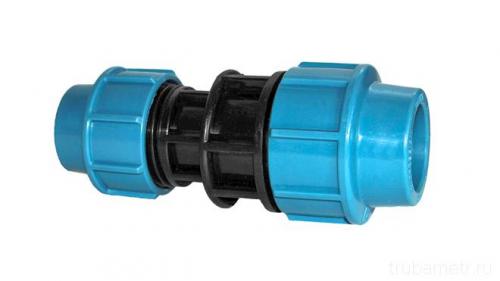

Муфта компрессионная соединительная

Этот способ применим только для водопроводных систем, перемещающих жидкость с температурой не более 50˚C. В отопительных контурах полиэтиленовые муфты не используются.

С помощью компрессионного фитинга можно выполнить монтаж трубопроката различного диаметра. При этом не нужно использовать дополнительные детали.

Муфта компрессионного типа — специальный элемент для соединения отдельных частей трубопроводной системы. В ее состав входит цилиндр из пластика. На этой детали с каждой стороны имеется резьба. В конструкции фитинга также присутствует 2-е накидные гайки, оснащенные уплотнительными кольцами.

Стыковка выполняется путем вставки труб в компрессионную муфту. Потом проводится затягивание гаек. Монтажные работы при использовании компрессионного фитинга не проводятся в стесненных условиях.

Процессу могут помешать увеличенные габариты муфты. Фитинг также имеет ограниченную посадочную длину.

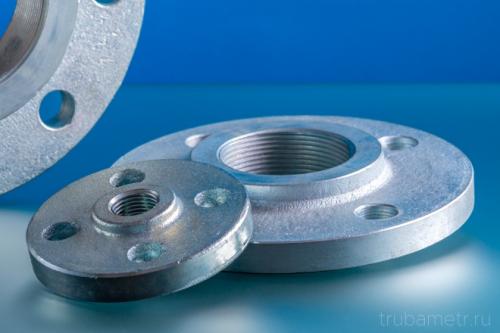

Фланец

Эти трубопроводные элементы используются для соединения трубопроката с диаметром более 40 мм. Они также применяются, когда нужно выполнить монтаж фланцевой арматуры.

Для МП труб не существует специальных фланцев. Поэтому приходится дополнительно применять концевой элемент с наружной резьбой. На него накручивается фланцевая деталь подходящего диаметра с внутренней резьбой при использовании пакли и сантехнической пасты или силиконового герметика.

Фланец резьбовой

После этого концевой фитинг монтируется на МП трубопроводе. Для ПП труб выпускаются фланцы под пайку. Все элементы для соединения стоят недорого. Их цена возрастает с увеличением диаметра.

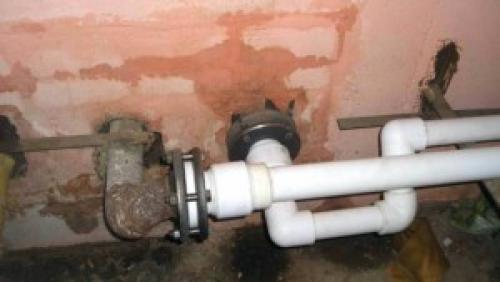

Переходник с металлической трубы на пластиковую без резьбы. Фланцевое соединение

В бытовых условиях фланцевое соединение является наиболее распространенным методом, чтобы осуществить переход водопровода с пластика на металл. Ограничения связаны только с наличием необходимого пространства, поэтому, например, в вертикальных трубопроводных системах, такой вариант используется реже.

Различают два вида фланцевой стыковки – с фиксированным и свободным фланцем. Фиксированный фланец использует схему сверления торцевых поверхностей, которая должна соответствует требованиям DIN EN 1092-2 – для продукции импортного производства, и ГОСТ 12820-81, ГОСТ 12821-81 – для отечественной арматуры.

Однако при прокладке подземных коммуникаций более предпочтительны альтернативные варианты, поскольку они лучше отвечают требованиям надёжности и долговечности. Для средних диаметров фланца (Ду 50 мм и менее) фланцевое соединение пластика с металлом приемлемо в следующих случаях:

• Трубы питьевого водоснабжения;
• Внутренние коммуникации, предназначенные для отвода небольшого количества сточных вод;
• Газовые магистрали.

Применение фланцев, в частности, разветвлённых (двухкамерных), требует предварительной прокладки основного ствола с обязательным наличием манжетного уплотнения, включающего стопорное кольцо. Используя фланцы, учитывают габаритные размеры удерживающих элементов – хомутов или кронштейнов.

На заметку: Система свободных фланцев подойдёт для замены существующей трубы. При этом плоская прокладка входит в свободный фланец, и фиксирующего ключа не требуется.

Как соединить гибкий шланг с металлопластиковой трубой. Как соединить трубу и гибкий шланг?

Есть несколько способов соединения металлической трубы с гибким шлангом. Вот самые простые способы. Если гибкий шланг, так называемый газовый шланг, который выдержиает высокое давление, то необходимо купить переходник с резьбовым соединением на конце. Данный переходник с одной стороны вставляется во внутрь гибкого шланга (изготовлен в виде «ершика») и снаружи зажимается хомутом.

Крайне важно знать о какой трубе и о каком гибком шланге идёт речь.

Вот гибкий шланг «мама-мама» (гайка внутренняя резьба).

Для соединения такого шланга к примеру с полипропиленовой трубой, нужен фитинг «папа» (наружная резьба).

Припаиваем фитинг «папу» к полипропиленовой трубе и соединяем гибкий шланг с фитингом (соединение мама-папа» через прокладку.

Примерно так же соединяется этот гибкий шланг с металлической трубой, но предварительно на трубе нарезается резьба.

Если Вы имели в виду некий резиновый шланг, и стальную трубу, то можно нарезать резьбу, плюс вот такой фитинг с переходом «ёлочка».

Резьбовое соединение запаковываем (пакля + фом, пакля наматывается на «папу» резьба на трубе), гибкий шланг вставляем в «ёлочку» и ёлочку затягиваем хомутом.

Как Вы уже поняли, вариантов соединения труб и шлангов десятки, я описал лишь малую часть.

При выборе того, или иного варианта учитывайте и диаметр трубы и внутренний диаметр шланга.

Резьбовые соединения более надёжны в отличии от хомутов.

Посоветовать можно много чего, но не плохо бы нам знать, какой диаметр и материал исполнения трубы и шланга, и каково давление среды.

Без этого могу предложить вот такие способы соединения.

• фиттинг соединения резьбовой части трубы и шланга. Шланг ставится на штуцер и затягивается по принципу цапфы —

• переходной штуцер на резьбовую часть трубы со шланга. Шланг одевается на штуцер и крепится хомутом. Переходники есть как с наружной, так и с внутренней резьбой —

Есть вот такие, быстросъемные обжимные штуцеры. На один конец одеваем шланг и затягиваем, второй одеваем на трубу и так же затягиваем. Здесь выбор диаметров очень большой, можно подобрать штуцер с тонкого шланга на толстую трубу.

Если вы пристраиваете гибкий гофрированный сливной шланг, например от стиральной машинки к канализационной трубе, то и здесь есть свои специальные вставки и соединительные элемента. Например вот такие резиновые переходники, с наружным диаметров на 50 мм. а внутренний для шланга от стиральной машины.

Все выше приведенные методы соединения годятся для водопроводов без давления и низкого давления.

Как соединить металлопластиковые трубы без фитингов. Способы соединения

Далеко не каждый человек без практического опыта знает, как соединить металлопластиковые трубы между собой. Известно три эффективных метода сборки трубопроводов из комбинированного материала. Соединения можно разделить на две группы:

• неразъемные — изготавливается с помощью пуш фитингов или опрессовки;
• разъемные — соединения изготавливаются с помощью обжимных фитингов.

Разъемные соединения нужно регулярно проверять на наличие протечек, поджимать. Их легко разбирать, что позволяет в любой момент подключить дополнительный отвод или демонтировать часть трубопровода. Этого нельзя сделать с неразъемными швами. Их необходимо полностью демонтировать, заменять на новые.

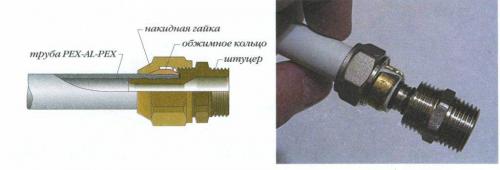

Монтаж с обжимными фитингами:

1. Очистить места соединения от грязи, пыли с помощью обезжиривателя. Для этого нужно использовать ветошь, пропитанную в спиртовом растворе.
2. Раскрутить фитинг, снять разрезное кольцо, обжимную гайку.
3. Надеть детали на торец трубки.
4. Штуцер фитинга вставить в трубку, пока он не упрется.
5. Разрезное кольцо сдвинуть на край, зажать стык обжимной гайкой.

Для отрезания соединяемых элементов можно воспользоваться болгаркой.

Монтаж с пресс-фитингами похож на использование обжимных деталей, но вместо зажимной гайки на детали одевается обжимная гильза, которая закрепляется пресс-щипцами. Этапы выполнения монтажных работ идентичные, но последнее действие — обжим гильзы с помощью клещей требуемого диаметра. Он выполняется однократно.

Процесс стыковки отдельных элементов с помощью пуш-фитингов подходит для людей, которые никогда не работали со специальным инструментом для сантехнических работ. Необходимо заранее подготовить торцы трубок. После этого нужно соединить трубки с фитингом, подождать 3 часа до запуска системы.
