Краны для манометров. Как работает кран?
В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.
Таким образом, всего четыре функциональных положения:
- Кран соединяет прибор с рабочим пространством для замера уровня давления.
- Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
- Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
- Собственно присоединение контрольного измерительного прибора (манометра).
То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.
Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.
Чтобы продуть кран, и существует положение сброса.
Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.
Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.
Рекомендуем ознакомиться: Особенность конструкции и принцип управления задвижки с электроприводом
В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.
Трехходовой кран для манометра принцип работы. Выбираем трехходовой кран для манометра
В соответствии с актуальными стандартами, включая СНиП, на разных магистралях предусмотрена установка таких сантехнических изделий, как трехходовой кран. И в первую очередь речь идет о возможности подключения манометров. Последние представляют собой неотъемлемые элементы трубопроводов для холодного и горячего водоснабжения, а также систем отопления.
Сам измерительный прибор предназначен для контроля давления, а вентиль указанного типа отвечает за его корректную и безопасную работу. Именно поэтому актуальны запросы на тему: «правильно выбираем трехходовой кран».
Описание и назначение
Надежный запорный механизм трехходового типа, выполненный из качественных материалов, должен быть обязательной составляющей некоторых магистральных систем. Прежде всего такое устройство позволяет специалистам быстро выполнять проверки и получать необходимые данные. На данный момент эти краны широко и успешно применяются в случаях, когда необходимо:
- своевременно отсоединить манометр;
- сбросить давление в системе непосредственно перед измерительным прибором, что позволит предотвратить так называемое залипание стрелки;
- продуть отвод;
- устранить загрязнения.
Главная задача кранов описываемого типа – это смешивание или же, наоборот, разделение потоков. Анализируя актуальность подобных функций, необходимо обозначить важные моменты.
- Помимо водопроводов, тройники представляют собой обязательный элемент газовых магистралей, а также фонтанных систем, оснащенных манометрами.
- Трехходовики устанавливают в системах горячего водоснабжения, оборудованных бойлерами.
- Одной из основных частей современных энергоэффективных систем отопления является термостатический смеситель. Эти сантехнические устройства монтируют на двух контурах параллельно, что, в свою очередь, позволяет быстро корректировать степень нагрева. В итоге получается обеспечить необходимую температуру при исключении риска перегрева батарей. В итоге описываемый вид арматуры можно с уверенностью назвать эффективным терморегулятором.
Сейчас рассматриваемые виды кранов, включая кнопочные и со спускником, широко используются специалистами в самых разных отраслях. И речь в данном случае идет как о промышленности, так и об аграрной сфере. Такими изделиями комплектуется большой спектр оборудования самого разного назначения: от бытовых стиральных машин и авто до сложнейших инженерных систем.
Трехходовые краны для манометров. В каких случаях используют такое устройство, как трехходовой кран для манометра

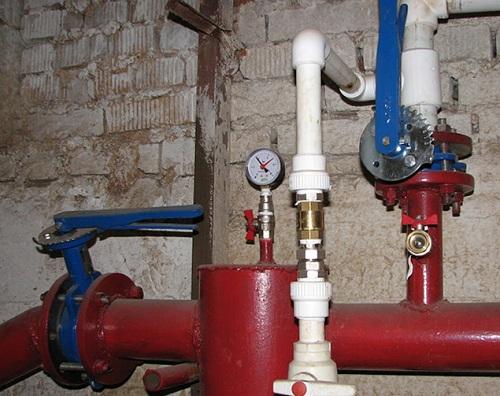

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.
Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.
Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.
Для чего нужен манометрический кран
Установка трехходового манометрического клапана преследует следующие цели:
- Возможность проверить прибор, подключив к нему контрольный манометр;
- Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
- Возможность отключить манометр от системы;
- Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.
В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.
Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.
В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.
Режимы работы
В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:
- Направлять рабочую среду из магистрали в манометр;
- Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
- Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
- При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.
Виды кранов
Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

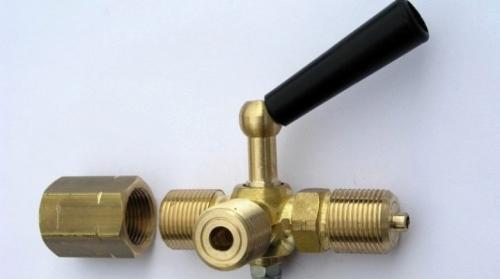

Пробковый натяжной кран
Свое название он получил от способа герметизации и вида запорного механизма.
Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:
- С обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
- С одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
- Аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
- Резьбы с двух сторон, с третьей – фланец для подключения манометра.
Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:
- Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
- Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

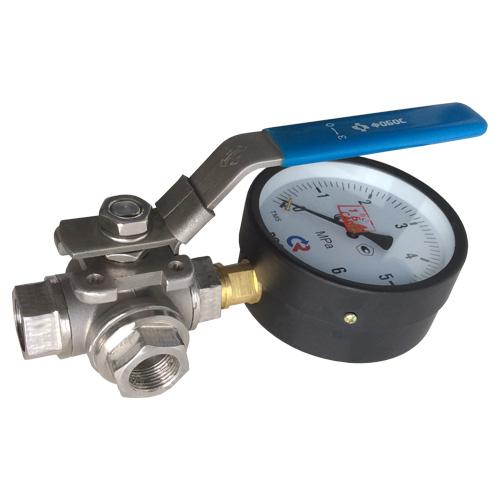

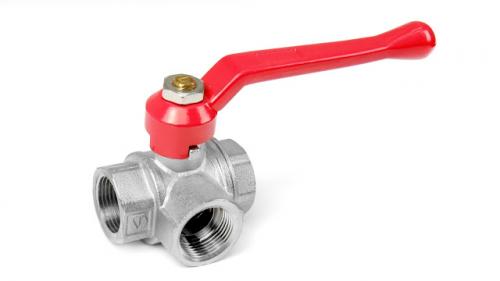

Шаровый кран с дренажом
Она имеет множество преимуществ перед аналогами:
- Простота самой конструкции;
- Высокая степень герметичности;
- Небольшие габариты;
- Простота монтажа и легкость использования;
- Элементарные проточные зоны, не имеющие зон скопления сора;
- Возможность применения в вязких или застойных зонах.
Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».
Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.
Шаровый кран с муфтовым отводом
В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.
К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.
Установка и обслуживание
Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, обратный клапан и прочее.
Резьбовые соединения обматываются фум лентой или и прикручиваются к трубе.
Кран трехходовой для манометра росма. Цены на доп. оборудование
Цена
| Наименование | Длина, мм | Резьба присоединения | Цена с НДС, руб. |
|---|---|---|---|
| № 1 БП-ТТ-В-25-М27×2 (под термометр ТТ-В) | 25 | М27×2 | 160 |
| 30 | G½ | 110 | |
| 55 | G½ | 150 | |
| | 40 | G½ | 115 |
| 30 | G½ | 130 | |
| 30 | М20×1,5 | 130 | |
| 30 | М20×1,5 | 110 | |
| | 100 | G½ | 300 |
| | 40 | М20×1,5 | 115 |
| | 100 | G½ | 350 |
| | 100 | М20×1,5 | 350 |
| | 30 | NPT½ | 235 |
| | 35 | G¼ | 120 |
| | 35 | M12×1,5 | 120 |
| №20 БП-БТ-55-45град-G½ (под термометр БТ) | 55 | G½ | 225 |
| №21 БП-БТ-55-45град-М20×1,5 (под термометр БТ) | 55 | М20×1,5 | 225 |
