Каркасный дом своими руками. Нижняя обвязка и пол

Каркасный дом своими руками. Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лаги Источник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Важно! Чем больше длина пролёта лаги, тем меньше шаг. Это обеспечит равномерное распределение нагрузки на перекрытие, минимизирует прогиб лаг и исключит эффект «батутности».

Следующий этап – утепление. Здесь важно подобрать качественный утеплитель.

Стыки с лагами обязательно заделываются герметизирующими материалами Источник 9dach.ru

Важно! Нежелательно использовать пенопласт. Он относится к горючим материалам, соответственно представляет собой повышенную опасность для деревянных конструкций. Чаще всего для теплоизоляции пола применяют плиты каменной ваты.

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

• сооружение стены на полу и последующая ее установка в вертикальном положении;
• сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Монтаж уже собранной стены Источник serbet.edg.access.ly

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Как построить каркасный дом 6х6 своими руками. Каркасный дом 6х6 своими руками: пошаговая инструкция

Технология каркасного строительства домов — современная, экономичная, несложная — заслуженно завоевала популярность в Москве.

Существует несколько способов возведения таких домов, и один из них — каркасно-рамочный — заключается в сборке каркаса прямо на площадке.

Этот метод подходит для воплощения любого дизайн-проекта.

А его простота позволяет обходиться своими силами, не привлекать специалистов-строителей и тяжёлую строительную технику.

В статье подробно описывается пошаговая инструкция по сбору своими руками каркасного дома размером 6х6.

Проект каркасного дома 6х6

Планируя возведение частного малоэтажного жилья в Москве своими руками, можно принимать за основу среднее время постройки дома по каркасной технологии. Оно составляет максимум 2 месяца.

Можно возвести не только жилой дом, но и гараж, баню и любые другие виды строений. Соблюдая все пункты инструкции, можно добиться отличной шумо-, звуко- и теплоизоляции.

План каркасного дома 6 на 6

Считается, что строительство своими руками всегда требует расходов на 10-20% процентов больше запланированной суммы.

Но, даже если учитывать этот факт, каркасное строение потребует гораздо меньше затрат, чем кирпичное или блочное здание. А сведённые к минимуму теплопотери помогут сэкономить на коммунальных платежах.

В проектной организации или у частных дизайнеров можно выбрать готовый стандартный проект каркасного жилища (одноэтажного 6х6, двухэтажного, с мансардой, с гаражом) или заказать индивидуальный вариант.

Преимущество распространённого проекта 6х6 очевидно, ведь стандартная длина доски как раз составляет 6 м.

Процесс строительства, не осложнённый дополнительными проблемами по поиску нестандартных материалов, пойдёт гораздо быстрее.

Фундамент для каркасного дома 6х6

Для каркасных домов пошаговая инструкция предусматривают один из следующих типов фундамента:

• ленточно-столбчатый;
• ленточный;
• свайный;
• монолитный.

Первый вариант фундамента каркасного дома 6х6 связан с вбиванием свай и применяется в местности, где летом появляются грунтовые воды, а зимой почва сильно промерзает.

Устанавливайте этот тип фундамента в 3 этапа.

1. Сделайте траншеи по всему периметру будущего дома.
2. Поставьте железобетонные столбы с определённым интервалом, забивая их на всю глубину промерзания.
3. Залейте траншеи цементом.

Если вы предпочли второй вариант, сделайте траншеи и укрепите их железными прутьями.

Для третьего вида фундамента — монолитного — нужно установить цементную платформу.

Каркас пола каркасного дома 6х6

Следующий этап пошаговой инструкции — конструирование каркаса пола.

1. Для того, чтобы древесина не пропитывалась влагой от бетонного основания, необходима гидроизоляция. Покройте основание битумной мастикой или гидроизолом.
2. По периметру фундамента зафиксируйте доски (лежни) из хорошо просушенной древесины.
3. Между ними положите доски обвязки способом на ребро через каждые 40-50 см.
4. К этим доскам прикрепите лаги — доски, равномерно передающие нагрузку на фундамент.
5. Заложите листы утепления (например, плиты пенополистирола).
6. Затем поверх утеплителя положите черновой деревянный пол и вразбежку закройте его листами фанеры.

Возведение стен каркасного дома 6х6

Каркас дома 6х6 собирается из брусьев, и от того, насколько прочно ли они скреплены, будет зависеть долговечность строения.

Самыми надёжными считаются крепления типа шип-паз или вырубки. Для уверенности производят дополнительную фиксацию с помощью стальных уголков, держателей, пластин.

Сборка каркаса 6х6 начинается с возведения вертикальных стоек фасада и внутренних перегородок с шагом 40-60 см. Кроме качества соединения, важны и характеристики бруса.

Рекомендуется использовать материал заводского производства, а не самостоятельно обработанный. Ведь чем лучше качество обработки, тем точнее будет подгонка элементов будущего дома 6х6.

Каркасный дом 6х6 одноэтажный

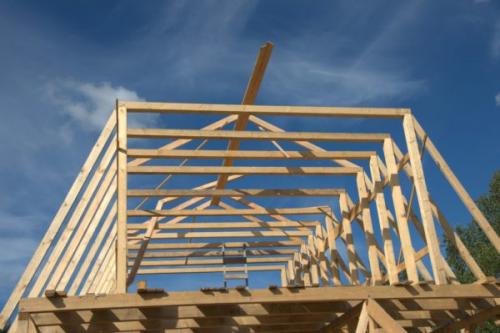

Строительство крыши каркасного дома 6х6

Форму и количество скатов крыши можно выбрать любые. Как правило, большинство предпочитает простую двускатную кровлю.

Целесообразно устроить под крышей мансарду. Для этого, монтируя стропильную систему, нужно установить дополнительное утепление.

Важно правильно рассчитать толщину бруса: она зависит от нагрузки на кровлю, а также нужно брать в расчёт снег, который будет оседать зимой.

Внутренняя и внешняя отделка каркасного дома 6х6

Когда каркас и кровля каркасного дома 6х6 сделаны, приходит черёд утеплять фасады. На рынке представлено множество современных материалов с высокими показателями тепло- и звукоизоляции.

Самые популярные утеплительные материалы — минераловата и пенополистирол. Утеплитель крепится между стойками каркаса и закрепляется монтажной пеной.

Фасад обшивают сайдингом, фасадной плиткой, отделывают кирпичом, наносят на поверхность краску или декоративную штукатурку.

Внутреннюю поверхность стен отделывают, как и любой другой дом, обоями, керамической плиткой.

Пол покрывают линолеумом, ламинатом или любыми другими напольными отделочными материалами.

Каркасный дом 4 на 6 своими руками. Дачный домик 6х4 своими руками по цене бытовки

Комплект чертежей каркасного домика 6х4 для самостоятельной сборки

КАКИЕ ВЫГОДНЫЕ ОТЛИЧИЯ ОТ ДРУГИХ ПРОЕКТОВ?

1. Проект содержит понятные чертежи с размерами всех элементов и узлов каркаса
(стоек стен, оконных и дверных проемов, балок перекрытий, стропильной системы).
2. Все необходимые материалы и их точные размеры указаны непосредственно на
странице где нарисован тот объект, который вы будете изготавливать или собирать и
вам не придётся тратить уйму времени чтобы найти и рассчитать, что вам нужно, всё
указано на схеме, просто и удобно.
3. Проект разработан под размеры типовых материалов из строительных магазинов, с
целью уменьшения отходов и соответственно финансовых расходов.
4. Габариты и форма дома выбраны для максимальной экономии строй материалов.

ПОЧЕМУ ИМЕННО КАРКАСНЫЙ ДОМ?

· ПРОСТАЯ КОНСТРУКЦИЯ.
Каждый желающий, имеющий свободное время, технические навыки, некоторые
инструменты и одного-двух помощников, может легко построить этот каркасный дом.

· ВСЕПОГОДНОСТЬ.
Строить каркасный дом можно в любое время года.

· ОТСУТСТВИЕ УСАДКИ.
Дома, построенные по каркасной технологии, не имеют усадки и пригодны к отделке и
проживанию сразу после окончания строительства.

· ЭКОНОМИЯ НА ФУНДАМЕНТЕ.
Вам не нужно возводить и заливать фундамент. Просто ставите брусья нижней обвязки на столбы из строительных блоков и дом готов к установке.

· СРОК СТРОИТЕЛЬСТВА.
Изготовление деталей, узлов и сборка каркаса от 14 дней.

· ЭНЕРГОСБЕРЕЖЕНИЕ.
Стена каркасного дома держит тепло так же хорошо, как почти 2 метра кирпичной стены.
Вы экономите на отоплении.

· СТОИМОСТЬ ДОМА.
За счет уникальной технологии, недорогих материалов и быстрой сборки вы серьезно
экономите на строительстве. Такой дом в 2-3 раза дешевле других аналогов.

ИНСТРУМЕНТЫ ДЛЯ СТРОИТЕЛЬСТВА

• Пила дисковая
• Шуроповерт с двумя аккумуляторами
• Лобзик электрический
• Ручная ножовка
• Уровень обычный или лазерный
• Гвоздодер
• Металлический угольник
• Рулетка 3 м, 7 м
• Молоток на 1 кг, на 500 гр
• 2 топора, маленький легкий и средний
• Клещи большие.

• Серьезно задумались о постройке садового домика, гостевого домика, бани или отдельной кухни. Излазили весь интернет в поисках простого, но наглядного проекта, понятного не только специалисту, и в котором содержатся конкретные подробные чертежи деталей и узлов с размерами для их изготовления и сборки, а не общие картинки с видами фасадов и планировок.
• Уже сделали свой выбор в пользу деревянного каркасного дома.
• Рассматриваете возможность отсроченного финансирования, за счет строительства этапами. Можно возвести фундамент, а через некоторое время каркас с обшивкой OSB и кровлей, а утепление и отделку отложить.
• Не обладаете достаточными средствами для покупки готового большого дома, но имеете сильное желание возвести его своими руками, и готовы начать с малого, а затем постепенно пристраивать.
• Хотите заняться или уже занимаетесь бизнесом по строительству недорогих малоэтажных домов по каркасной технологии.
• Планируете организовать или расширить загородную базу отдыха, кемпинг, гостиничный комплекс.

Построить каркасный дом своими руками чертежи. В чем заключается технология строительства каркасного дома: поэтапно с картинками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками.

Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства.

Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства каркасного дома

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр.

Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

• утеплитель минеральная вата
• утеплитель листы пенопласта
• гидроизоляция в виде пленки или мембраны
• пароизоляция в виде диффузионной мембраны
• листы ОСБ
• внешняя и внутренняя отделка

Утепление каркасного дома , как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.

Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

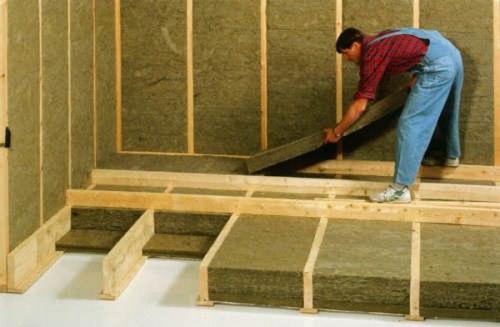

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков.

Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

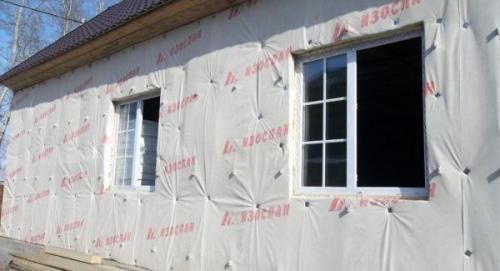

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать».

Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.

При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума.

А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

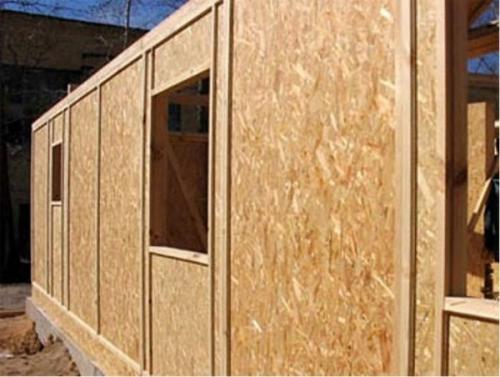

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента.

Фундамент может быть:

• ленточный
• столбчатый
• свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко.

В чем суть этих фундаментов?

Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены.

Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором).

В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками.

Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента.

Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров.

Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

Маленький каркасный дом своими руками. Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.
