Краны на пластиковые трубы для водопровода. Пластиковые краны

Краны на пластиковые трубы для водопровода. Пластиковые краны

Для перекрытия или ограничения потока в пластиковом трубопроводе используются пластиковые вентили (краны), которые, из-за их строения, принято называть шаровыми.

Дело в том, что сам запорный механизм пластикового крана имеет форму шара со сквозным отверстием, который вращается внутри полой сферы на 90 ºC .

В зависимости от положения открыто – закрыто, шар проворачивается либо отверстием, либо глухой стороной относительно потока жидкости.

В кранах малого диаметра (до 150 мм) запорный механизм приводится в действие с помощью рычага, в устройствах с большим диаметром используют электро – пневмо- или гидропривод.

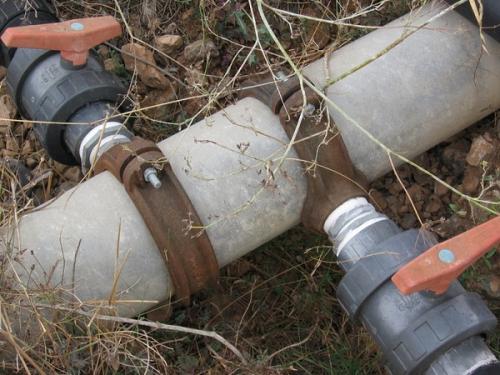

Применение пластиковых кранов при монтаже водопроводных систем

Корпус кранов, которые можно поставить на трубу ПВХ или ПНД выполняется из того же вида пластика, что и другие элементы трубопровода и монтируется таким же способом.

Плюсы и минусы пластиковых кранов

Шаровые пластиковые вентили значительно отличаются от своих аналогов, выполненных из других материалов, и имеют множество преимуществ перед ними. Однако имеют и свои недостатки.

Рассмотри подробнее.

Из достоинств это:

• долговечность. Срок службы таких кранов составляет 25 и более лет. Зависит данный параметр, в первую очередь, от условий эксплуатации;
• надежность, обусловленная простотой конструкции;
• доступность, которая обеспечивается низкой себестоимостью материала;
• небольшой вес изделия. Этот параметр значительно упрощает процесс транспортировки и монтажа, делает возможным проведение монтажных работ своими руками без помощников и дополнительного оборудования;
• высокий уровень герметичности;
• пластиковые изделия ПВХ и ПНД не подвержены коррозии, грибкам, оседанию осадка;

Пластиковые краны просты в конструкции, не подвержены коррозии и имеют небольшой вес

• устойчивость к химически активным веществам, к примеру, к кислотным и щелочным соединениям, которые используют для прочистки водопроводов и канализаций;
• шаровые пластиковые вентили всегда изготавливаются в полнопроходных вариантах (диаметр отверстия в шаре соответствует внутреннему диаметру трубы), благодаря чему в них нет места для скопления мусора;
• во время эксплуатации изделие не нуждается в профилактиках и техобслуживании;
• экологичность. Трубы и краны ПВХ и ПНД могут использоваться для питьевой , как холодной, так и горячей воды;

Из недостатков:

• пластиковые вентили рекомендуют использовать лишь для полного перекрытия или открытия потока жидкости. При эксплуатации с целью регулировки напора срок службы изделия значительно сокращается;
• пластиковые фитинги рассчитаны на меньшее давление и температуру, чем металлические. При чем ПВХ более устойчивы к этим параметрам, чем ПНД.

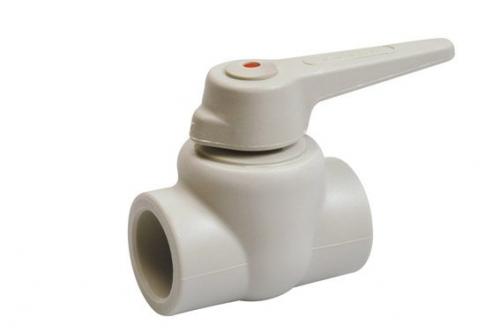

Краны на пластиковые. Как и где применяется пластиковый кран

Если раньше никто даже не думал, что можно заменить стальной трубопровод отопления другим материалом, то после появления металлопластиковых труб, а затем и полипропиленовых вопрос отпал сам собой. Благодаря таким материалам каждый смог стать сантехником, так как не требовались навыки и умения пользования сварочным аппаратом.

Сегодня речь пойдет о пластиковых шаровых кранах, которые неизбежно приходится устанавливать в отопительный контур по многим причинам.

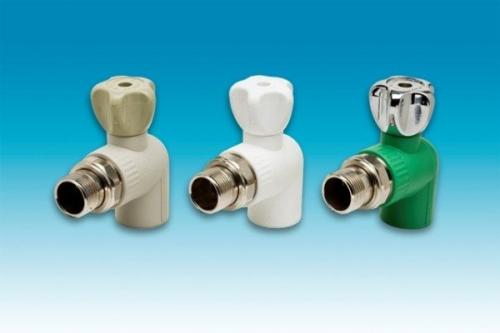

Угловые пластиковые шаровые краны из пвх

Применение

Полипропиленовые шаровые краны используют также для перекрытия потока теплоносителя, который движется по трубопроводной системе, в состав которой входят полипропиленовые трубы и фитинги.

Применяют изделия не только для бытовых целей, но и в промышленных трубопроводных системах разных предприятий, если в качестве рабочей среды предлагается техническая вода. Монтаж без труда производится своими руками.

Полнопроходные пластиковые краны для воды

Особенности пластиковых шаровых кранов

1. Вес изделий гораздо меньше их металлических аналогов, поэтому они легче устанавливаются.
2. Изготавливаются пластиковые краны всегда полнопроходными, поэтому вероятность засоров исключается. Их диаметр может быть равен 2 дюйма.
3. Во время эксплуатации оборудование не требует техобслуживания и ремонта. Фактически, после монтажа крана о нем можно просто забыть.
4. Установка изделий не представляет труда даже для неопытного в сантехнике человека.

Совет: большинство моделей можете использовать как с армированными трубами, так и без усиления. Кран может быть двухходовой, трехходовой и четырехходовой.

Пластиковый шаровой кран для отопления

Достоинства пластика

Экологичность	Материал обладает низкой токсичностью, поэтому может применяться для питьевой воды. Рабочая среда – горячая или холодная вода, после прохода по пластиковому трубопроводу, включая кран, сохраняет свои свойства и не загрязняется примесями.
Долговечность	Срок эксплуатации высококачественного пластика от 50 лет. Поэтому после установки о ремонте или замене труб и фитингов можно не вспоминать долгий период. Цена изделий зависит от диаметра прохода.
Химическая стойкость	Полипропилен отличается очень низкой химической активностью, поэтому исключается его контакт с рабочей средой. Проходя по системе, вода не загрязняется разными отложениями и ржавчиной, что характерно для металлических труб.
Коррозионная устойчивость	Пластик не подвержен коррозии, что является еще одной достаточно важной его особенностью. Материал не реагирует на действие кислорода и почти не имеет контакта с другими веществами за все время эксплуатации.Инструкция допускает использование кранов и вентилей в неблагоприятных условиях, при этом они не подвергаются деформациям и другим разрушительным процессам, что говорит о надежности изделий.

Краны на пластиковые бочки. Как врезать кран в железную бочку или в пластиковую емкость

4 мин.

Общие вопросы

Никто не будет оспаривать удобство очень большой «посуды», но особенно — дачники и автолюбители, для которых такие резервуары зачастую становятся единственным спасением. Однако есть у бочек или канистр один громадный недостаток: если они заполнены до самого края, то чтобы аккуратно слить жидкость, надо быть настоящим виртуозом. По этой причине хозяева впечатляющей тары ищут выход из положения. Самым логичным решением остается установка практичного устройства — крана. Сейчас широкий ассортимент водопроводной арматуры позволяет провести операцию хозяевам без особых навыков и какого-то особенного инструмента. Поскольку громадные емкости отличаются материалом изготовления, не будет лишним узнать, как врезать кран в железную бочку, и как оборудовать пластиковый резервуар. Но сделать это так, чтобы не лишить сосуды их главного достоинства — герметичности.

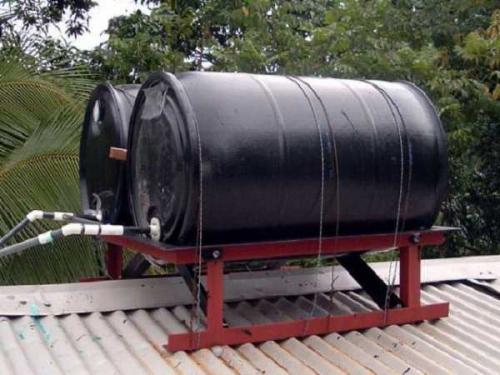

Бочки и их «спасители»

Такие емкости в хозяйстве — дело обычное. Их используют не только в роли накопителей воды, нередко в них хранят совершенно другие жидкости: например, солярку. Если потеря небольшого количества Н₂O не приведет к серьезным последствиям, то разлитое топливо уже становится реальной угрозой, особенно в гараже. Самые большие емкости вовсе не дают возможности добыть жидкость: наклонить такую конструкцию нереально даже в том случае, если она наполнена не до краев.

Сливной вентиль позволяет избежать всех опасных ситуаций. С таким устройством можно избежать потерь, которые неминуемы из-за разбрызгивающейся жидкости. Врезку крана в бочку трудно назвать невыполнимой задачей, однако операция зависит от материала резервуара. Поэтому придется рассмотреть эти процессы отдельно: сначала узнать, как врезать кран в железную бочку, потом — о том, как поступают с более «чувствительными и коварными» пластиковыми емкостями.

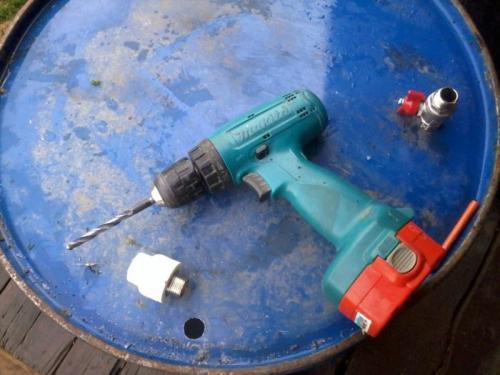

Перед любой операцией собирают набор инструментов, необходимых для работы. Перед тем как врезать кран в железную бочку, нужно подготовить несколько простых орудий труда.

1. Дрель со сверлом по металлу. Поскольку максимальный диаметр этих изделий для бытовых инструментов составляет 10-13 мм, то мастеру придется делать отверстия по контуру окружности. Для этого подойдет сверло с вдвое меньшим диаметром — 6 мм.
2. Молоток с зубилом. Этот «старинный дуэт» даст возможность аккуратно, но быстро расправиться с перемычками, которые останутся между отверстиями.
3. Напильник. Идеал — круглый инструмент, идущий на конус, достаточно большого размера. Он позволит обработать все неровности отверстия.
4. Ключи для затягивания соединений. Размер зависит от параметров, которые имеют фитинги. Обычно используется инструмент на 22.

Разводной ключ в этом случае — оптимальный вариант, так как он имеет несомненное преимущество: с его помощью можно закрутить/открутить почти «все и вся». Острый нож (или заостренная отвертка) в комплекте с «деревяшкой», зафиксированной на стенке с внутренней стороны, позволит относительно быстро справиться с небольшой пластиковой емкостью.

Как врезать кран в железную бочку?

О том, как врезать кран в железную бочку, говорить пока рано, так как сначала нужно приобрести все необходимые элементы для работы. Потребуется купить:

1. Сливной кран. Обычно для этой цели используют шаровую запорную арматуру. Учесть нужно только одно: патрубок детали должен иметь внутреннюю резьбу.
2. ФУМ-ленту и герметик (силиконовый), любой из этих материалов предотвратит потери жидкости.
3. Сгон — парубок с резьбой, к нему прикручивают кран.
4. Контргайки, они будут фиксировать сгон.

После того как все элементы оказались в наличии, определяют место для будущего крана. Минимальное расстояние от дна приветствуется, потому что в этом случае можно будет сливать жидкость почти без остатка. Делать кран на днище не рекомендуют, поскольку такое положение потребует дополнительных действий — сооружения подставки под бочку. Перед началом работы участок, предназначенный для монтажа крана, очищают от грязи или ржавчины с внутренней и наружной стороны. После окончания оформления отверстия его обезжиривают.

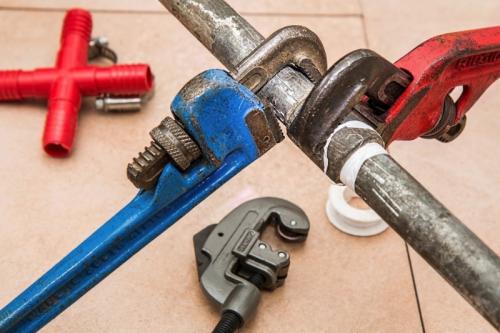

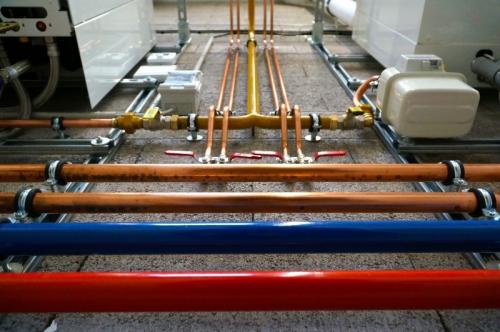

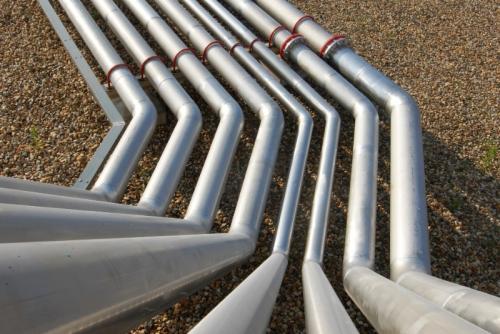

Какие трубы лучше использовать для водоснабжения в квартире. Как выбрать качественные трубы для водопровода в квартире

Чтобы правильно выбрать трубы для водопровода, нужно определить диаметр и знать особенности водопроводных коммуникаций, а также их виды, у каждого из которых есть как преимущества, так и ограничения в эксплуатации. Какой-то из вариантов обязательно подойдет к условиям вашего дома или квартиры.

Каким критериям должны отвечать водопроводные трубы

Независимо от материала труба должна иметь гладкую поверхность внутри и снаружи. В стенках не должно быть трещин, пузырьков, инородных тел и выщербленных мест. Выдерживаемое предельное давление не должно быть меньше 1 МПа.

Поверхность изделий должна быть устойчива к коррозионным процессам. Это свойство не позволяет водопроводу засоряться, продлевает срок эксплуатации.

К водопроводам, по которым идет подача питьевой воды, предъявляются дополнительные требования. Самое главное: гарантия экологической безопасности подаваемой воды.

К таким трубам всегда прилагается сертификат соответствия. Он подтверждает, что в материале, из которого они изготовлены, отсутствуют вредные для человека и окружающей среды компоненты.

Выдают такие сертификаты центры, получившие аккредитацию от Госстандарта.

Трубы для наружной сети отличаются от труб для водоснабжения в помещении. Подходящие для холодной воды не годятся для горячей, разные виды используются под разное давление.

Универсальным вариантом считаются трубы из стали, меди, с защитным покрытием. Они отвечают всем перечисленным требованиям, но используют их очень редко. Основной минус — высокая стоимость и сложный монтаж, для которого требуется дополнительное оборудование.

Источник: https://postroivsesam.info/novosti/chto-luchshe-dlya-otopleniya-polipropilen-ili-metalloplastik-v-chastnom-dome-slozhnosti

Краны на пластиковые трубы отопления. Полипропиленовый кран: сферы применения, советы по выбору и монтажу

Трубопроводы из полипропиленовых труб пользуются широкой популярностью благодаря высокой стоимости, долговечности использования и простоте монтажа. При строительстве таких трубопроводов, как правило, используется аналогичная фурнитура, то есть пропиленовый кран и другие фитинги. Как правильно подобрать и произвести монтаж крана из полипропилена, читайте далее.

Фурнитура для пластиковых трубопроводов

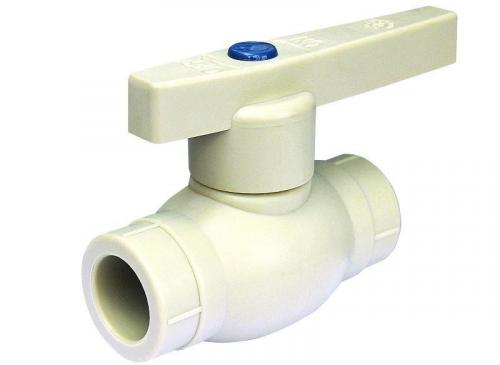

Кран из полипропилена. Преимущества и недостатки

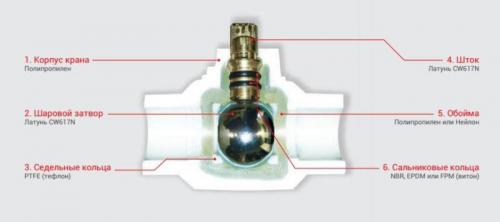

Шаровый полипропиленовый кран (ПП) состоит из следующих элементов:

1. полипропиленового корпуса;
2. шарового затвора, изготовленного из латуни. Для придания прочности запорный механизм может иметь защитное антикоррозийное хромовое покрытие;
3. штока, который, как и шар, изготавливается из латуни;
4. уплотнительных и сальниковых колец;
5. ручки, приводящей в движение запорный элемент.

Шаровый ПП кран в разрезе

Шаровые ПП краны отличаются:

• высоким уровнем герметичности благодаря цельному корпусу и наличию уплотнителей;
• неподверженностью коррозии;
• возможностью использования в широком диапазоне температур (от -10°С до +95°С);
• возможностью подбора соответствующего размера. Диаметр изделия может варьироваться в зависимости от заказчика. Наиболее популярными являются размеры 20 мм – 50 мм;
• экологическая чистота материала изготовления.

Срок использования полипропиленового крана составляет около 50 лет.

Среди отрицательных характеристик фурнитуры можно выделить:

• невозможность регулирования уровня потока, так данный вид арматуры относится к типу запорных механизмов, то есть кран может иметь два положения: «открыто» (пропускает поток рабочей среды) и «закрыто» (полное перекрытие движения в трубопроводе);
• воспламеняемость, что не позволяет устанавливать арматуру вблизи огня, например, кухонной плиты;
• невозможность проведения ремонта, так как цельный корпус не подлежит разбору. В случае поломки требуется полная его замена.

Плюсы и минусы ПП кранов обуславливают область их использования. Где применим запорный кран из полипропилена? Устройства используются:

• в системах холодного и горячегов квартирах, загородных домах, производственных помещениях;
• при строительстве канализационных сетей;
• при сооружении систем отопления;
• в пищевой и аграрной промышленности;
• при обустройстве технических трубопроводов разного назначения.

Выбор и монтаж ПП крана

При подборе и установке полипропиленового крана важно соблюдать все правила.

Особенности подбора крана

Как выбрать ПП кран для системы отопления, водоснабжения или иных коммуникаций? При подборе стоит учитывать следующие параметры:

1. вид крана. Производителями выпускаются краны двух видов:

• разъемные устройства используются при необходимости быстрого демонтажа системы и/или снятия запорной арматуры. При этом разъем может быть установлен с одной или с обеих сторон;

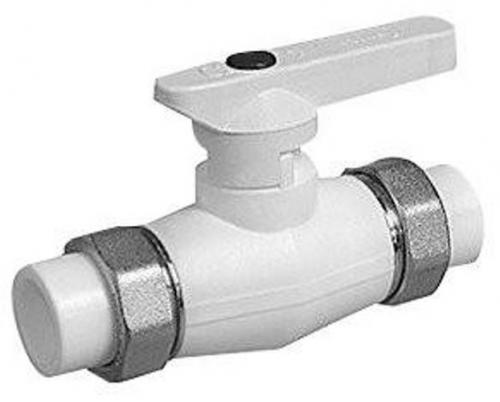

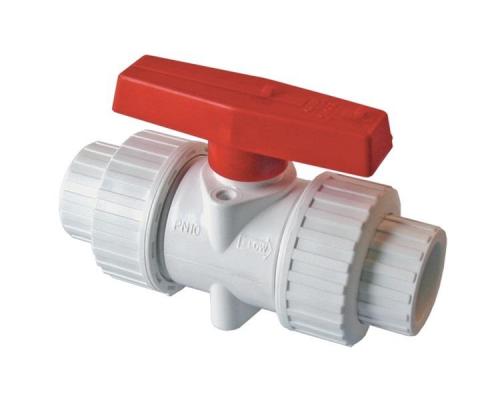

ПП кран с двухсторонним разъемным соединением

• разборные устройства преимущественно используются для присоединения дополнительных элементов (коллекторов, баков, датчиков и так далее).

Фитинг для присоединения элементов системы коммуникаций

Разборные краны могут быть двух подвидов: прямые, предназначенные для соединения отдельных участков трубопровода без изменения направления движения рабочей среды, и угловые, меняющее направление движения на 90°.

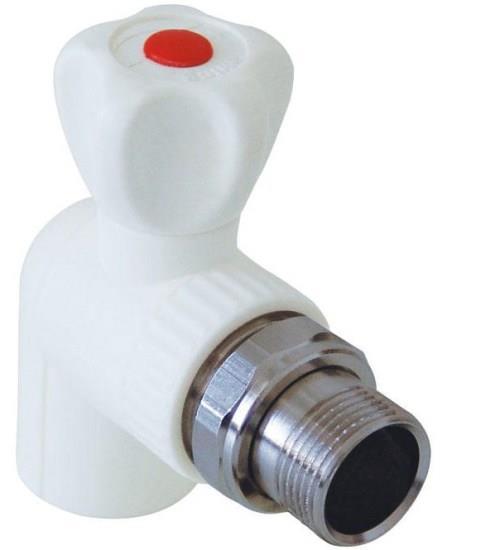

Разборный угловой ПП кран

1. габаритные размеры крана (диаметр, длина). Все параметры должны четко соответствовать PPRC трубам. В противном случае добиться герметичности не получится;
2. назначение. Для установки на трубопроводах с разной температурой изготавливаются краны с разными техническими параметрами. Визуально отличить одно устройство от другого можно по цвету маркировочного канта. Для холодной воды применяются изделия с синей маркировкой, а для горячей воды и– краны с красной маркировкой.

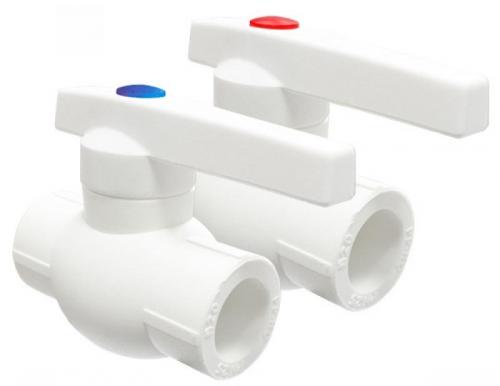

Арматура для холодного и горячего водоснабжения

Правила установки

Установка ПП крана производится в соответствии со следующими правилами:

1. оборудование для сварки предварительно разогревается до заданной температуры. Чтобы соединение получилось максимально прочным и герметичным, рекомендуется сваривать фитинг с трубой при температуре, указанной в технической документации к устройству;
2. если предусмотрено разъемное соединение, то дополнительно производится герметизация стыка ФУМ-лентой или иными аналогичными изоляционными материалами;
3. при пайке важно следить за отсутствием смещения между деталями, так как это может привести к разгерметизации соединения;
4. после сварки все детали должны остынуть. Только после этого можно приступать к дальнейшей сборке трубопровода.

Схема установки крана на трубопровод

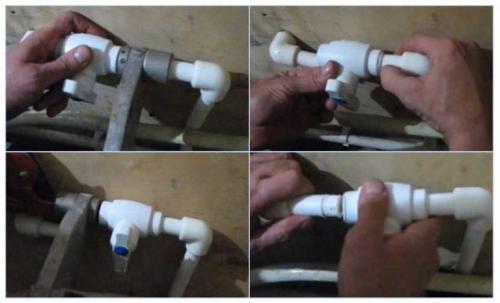

Процесс монтажа ПП крана методом сварки представлен на

Оборудование для сварки ПП труб можно взять в аренду в любом специализированном магазине. Перед выполнением работы по монтажу крана рекомендуется потренироваться на обрезках труб.

Пластиковые трубы для водопровода и комплектующие. Типы фитингов

На фото – разновидности фитингов для пластикового водопровода и канализации

В соответствии с назначением фитинги делятся на следующие типы:

• углы и отводы — изменяют направление трубопроводов на 45, 90 или 120 градусов.
• коллекторы и тройники — используются для устройства ответвлений от основной магистрали.
• крестовины — предназначаются для устройства ответвлений в двух направлениях от магистрали.
• муфты – применяются для соединения труб  с одинаковым диаметром на прямом участке.
• переходники (ниппели, сгоны и футорки) используются для соединения различных труб в одной системе.
• заглушки (колпаки, пробки) — применяются для  герметичной заделки окончания труб .
• штуцер — используется для соединения жесткого водопровода с гибкими шлангами.

В соответствии с материалом, использованным при производстве, соединительные элементы подразделяются на следующие категории:

• Фитинги, используемые для устройства металлических водопроводов, могут быть резьбовыми, обжимными, фланцевыми или сварными.

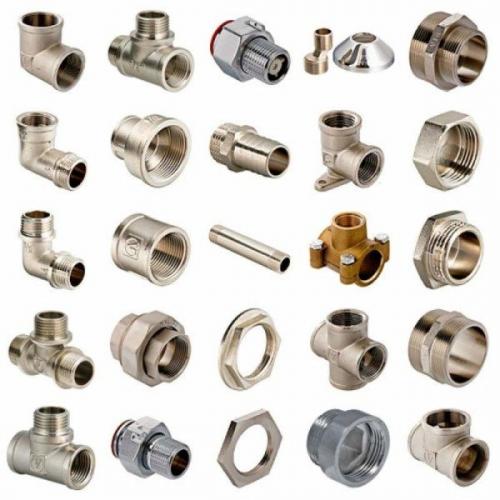

Фитинги для металлического водопровода

Сварные модификации оснащены гладким окончанием, которое стыкуется с трубой и приваривается для получения герметичного соединения.

Не менее популярно резьбовое соединение, которое используется на большинстве бытовых систем. Единственным недостатком такого соединения является то, что оно не может обеспечить остаточной герметичности, а потому используются специальные уплотнители такие, например как уплотнительное кольцо, пакля, фум-лента и т.д.

Обжимное соединение применяется реже, так как для его выполнения необходим специальный инструмент.

Важно: Соединение, полученное таким образом, не предназначено для вторичного использования. Тем не менее, оно обеспечивает максимальный уровень герметичности и надежности.

Фланцевое соединение используется в промышленных трубопроводах и выполняются с применением болтовой фиксации.

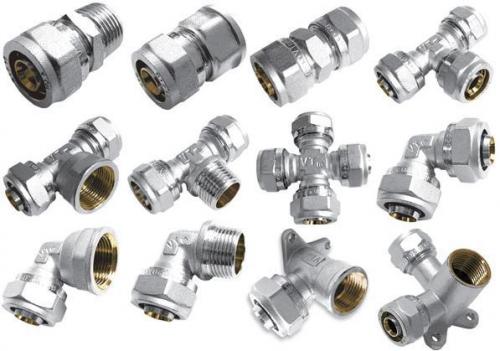

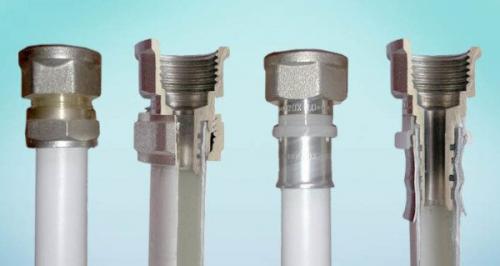

Соединительные элементы для устройства металлопластовых систем

• Фурнитура для металлопластиковых труб предназначена для выполнения цангового или цангово-резьбового соединения . Самым надежным видом соединения на металлопласте является применение обжимной фурнитуры.

Актуальные способы соединения на металлопласте

Также как и обжимные фитинги для металлических труб, изделия для обжатия металлопласта предназначены для одноразового использования. Поэтому, перед тем как обрезать трубу для обжима, нужно все точно померить, чтобы не пришлось срезать использованный фитинг и устанавливать на его место новый.

Типы фитингов для полипропилена

• Фурнитура для полипропиленовых труб – это фитинги, которые соединяются с трубопроводом посредством пайки . Для проведения пайки используется специальное оборудование, которое разогревает посадочное гнездо и конец трубы до + 260 °C.

Разогретые до требуемой температуры детали соединяются, центруются и удерживаются в требуемом положении вплоть до полного остывания пластика. После того как пластик остыл, получается практически монолитное герметичное и долговечное соединение, цена которого невысока.

Видео кран для пнд трубы ( альтернатива )
