Трехпозиционный кран для воды. Классификация клапанов

20.09.2021 в 04:58
Содержание
  1. Трехпозиционный кран для воды. Классификация клапанов
  2. Кран для подключения стиральной машины к водопроводу. Устройство и принцип работы
  3. Умный кран для воды. Умный электропривод шарового крана воды или газа с Wi-Fi экосистемы Tuya
  4. Кран для стиральной машинки подключаемый к водопроводу. Как подключить кран для стиральной машинки к системе водопровода
  5. Рассекатель воды на кран. Как работает аэратор и почему экономится вода?
  6. Смеситель совмещенный с фильтром питьевой водой. Как замена штатному носику от фильтрующей установки
  7. Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)
  8. Видео кран шаровой трехходовой нержавеющий Т и Г порт. Какой выбрать кран?

Трехпозиционный кран для воды. Классификация клапанов

Без длительных введений отметим, что устройство может быть двух типов по принципу функционирования. Оно может быть:

  • разделительным;
  • смесительным.

Особенности действия каждого типа ясны уже из их названия. Смесительное устройство состоит из двух выходов и входа. Другими словами, оно необходимо для смешивания потоков жидкости, что может потребоваться в целях снижения ее температуры. К слову, это наиболее оптимальный вариант для того, чтобы задавать нужный режим в «теплом полу».

Сама процедура регулировки температурного режима предельно проста. Нужно лишь знать о текущих показателях температуры входящих потоков жидкости, с точностью просчитать требуемые пропорции каждого из них так, чтобы на выходе получить нужные показатели. Кстати, данное устройство при условии грамотного монтажа и регулировки способно функционировать и на разделение потока.

А вот разделительный клапан разделяет один поток надвое, следовательно, он оснащен одним входом и двумя выходами. Данное устройство применяется преимущественно для того, чтобы разделять поток горячей воды в системах ГВС. Хотя достаточно часто он встречается и в обвязке воздухонагревателей.

Внешне оба варианта практически идентичны. Но если ознакомиться с их чертежом в разрезе, то их основное отличие видно сразу. Шток, который установлен в устройстве смесительного типа, имеет один шаровой кран. Он располагается по центру и перекрывает основной проход.

Что же касается разделительных приборов, то в них шток имеет два таких клапана, которые устанавливаются на выходах. Они функционируют по следующему принципу: один из них придавливается к седлу, закрывая проход, а другой параллельно с этим открывает проход №2.

По методу управления современные модели могут быть:

  • электрическими;
  • ручными.

В большинстве случаев используется ручной прибор, который внешне напоминает обыкновенный шаровой кран, но оснащен тремя выходными патрубками. А вот электрические модели, имеющие автоматическое управление, применяются преимущественно в частных домах, а именно для того, чтобы распределять тепло. Например, пользователь может настроить температурный режим по комнатам, а рабочая жидкость будет поступать в соответствии с удаленностью комнаты от отопительного прибора. Как вариант – можно совместить его с «теплым полом».

Трехходовые клапаны, равно как другие приборы, определяются в соответствии с давлением в системе и диаметром подвода. Все это регламентируется ГОСТом. И если требования последнего не будут соблюдаться, это будет расценено как грубое нарушение, в особенности, если речь идет о показателе давления в магистрали.

Кран для подключения стиральной машины к водопроводу. Устройство и принцип работы

Для подключения стиральных машин к водопроводу чаще всего используют простые шаровые краны, которые отличаются высокой надёжностью, продолжительным сроком службы, простой конструкцией и низкой ценой. Использование задвижек, конических моделей и вентильных кранов, предполагающих несколько более продолжительное кручение «барашка» для открытия/закрытия воды, обычно не практикуется. На сегодняшний день существует несколько разновидностей запорной арматуры для стиральных машинок, и функционирование большинства из них основано на работе шара.

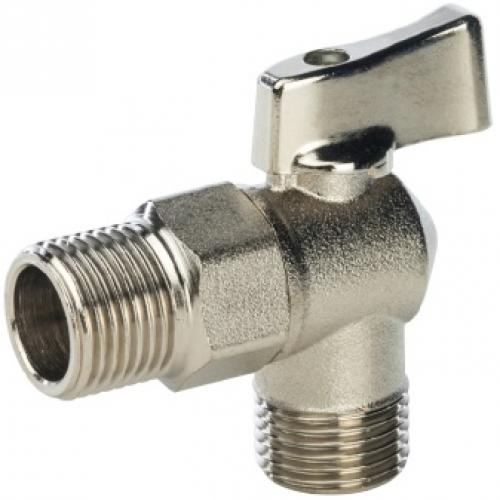

Устроен шаровый кран достаточно просто и состоит из корпуса, входного и выходного патрубков с наружной или внутренней резьбой, шара с прямоугольным углублением для штока, самого штока, посадочных и уплотнительных колец, а также поворотной ручки, выполненной в форме удлинённого рычага или вентиля-бабочки.

Трехпозиционный кран для воды. Классификация клапанов

Трехпозиционный кран для воды. Классификация клапанов 01

Принцип действия шаровых кранов также несложен и выглядит следующим образом . При повороте ручки шток, соединённый с ней винтом, поворачивает шар. В открытом положении происходит совмещение оси отверстия с направлением водяного потока, благодаря чему вода беспрепятственно поступает в машинку.

При повороте рукоятки в положение «закрыто» шар поворачивается и перекрывает ток воды. При этом угол поворота рычага или «бабочки» составляет 90 градусов. Это позволяет одним движением останавливать подачу воды в агрегат, что особенно важно при возникновении аварийных ситуаций.

В этом заключается одно из главных отличий шарового крана от задвижки, у которой для полного прекращения подачи воды требуется длительное вращение «барашка» . К тому же найти задвижки размером 3/4 '' или 1/2 '' практически невозможно. К достоинствам шаровых кранов относят небольшие размеры, надёжность, долгий срок службы, невысокую стоимость, ремонтопригодность, простоту конструкции, коррозийную устойчивость и высокую герметичность.

Умный кран для воды. Умный электропривод шарового крана воды или газа с Wi-Fi экосистемы Tuya

После установки датчика протечки воды из прошлого обзора, появилась идея автоматически закрывать шаровый кран холодной воды. Для этой цели идеально подойдет автоматический электропривод (сервомотор) для шаровых кранов Smart Valve Tuya. Умный клапан подключится к умному дому по протоколу WiFi, что избавляет вас от покупки шлюза. Но есть и версия с ZigBee протоколом. В паре с датчиком протечки или с отдельным датчиком анализа газа (если устанавливать этот автоматический умный электропривод на газовый кран). В случае сигнала затопления или превышения газа -АВТОМАТИЧЕСКИ закроет шаровый кран.

Умный кран WiFi  — УЗНАТЬ ЦЕНУ

WiFi датчик затопления  — УЗНАТЬ ЦЕНУ

WiFi датчик газа  — УЗНАТЬ ЦЕНУ

 Внешний вид

Поставляется кран в обычной картонной коробке, без всяких опознавательных знаков. Внутри все необходимое для подключения.

В инструкции особой необходимости нет,  из полезного — как крепить кран и посмотреть характеристики девайса.

Для работы крану необходимо 12В питание. Для этого в комплекте находится блок питания 12В — 1А. с европейской вилкой. Общая длина проводов около 5 метров, но при необходимости, можно и нарастить.

В верхней части крана присутствует кнопка включения/выключения (служит для открытия или закрытия крана, без использования мобильного приложения) и светодиод индикации WiFi подключения.

Закрыть или открыть кран можно даже при отсутствии электрики дома, для этого необходимо с помощью колечка, потянуть на себя стопорный механизм и провернуть рычаг крана на 90 градусов, для закрытия или открытия.

По сути этот девайс можно использовать везде, где необходимо что-то провернуть на 90 градусов, некоторые даже для открытия небольших окон в теплице приспосабливают.

Ширина «зацепа» может регулироваться, максимальное значение 23 миллиметра.

Размеры девайса составляют 68*79*103 миллиметра.

Внутренности устройства

За умность устройства отвечает достаточно популярный модуль TYWE3S. TYWE3S — это встроенный модуль Wi-Fi с низким энергопотреблением, разработанный Tuya. "Он состоит из высокоинтегрированного беспроводного радиочастотного чипа (ESP8266), нескольких периферийных устройств, встроенного стека сетевых протоколов Wi-Fi и различных библиотечных функций." Гуглтранслейт"

Кнопка управления и светодиод индикации работы вынесены на отдельную плату.

Я думал, что внутри будет обычный редуктор с пластиковыми шестернями. Но был очень приятно удивлен, когда узнал, что шестерни металлические. Большой + к сроку службы данного девайса.

Для ограничения угла открытия/закрытия установлены концевики, в виде небольших кнопок.

 Монтаж

У меня 1 корневой кран холодной воды, на него и буду монтировать этот девайс.

К автоматике крепим металлический кронштейн, из комплекта, для установки на трубе.

Далее закрепляем автоматику на трубе,  не забывая поджать «зацепы» на ширину ручки шарового крана.

Источник: https://postroivsesam.info/novosti/plastmassovyy-kran-dlya-vody-preimushchestva-i-nedostatki

Кран для стиральной машинки подключаемый к водопроводу. Как подключить кран для стиральной машинки к системе водопровода

Для установки крана в систему водопровода можно пригласить мастера или сделать эту работу своими силами. Если водопроводные трубы в квартире металлические, а для стиральной машинки есть отдельный отвод с уже имеющейся резьбой, понадобятся разводной ключ и лен, применяемый для сантехнических работ, либо специальный уплотнитель для герметизации соединений.

Подключение стиральной машинки

Если же резьба на трубе отсутствует, ее нужно сделать с помощью специального инструмента. Затем на конец трубы наматывается уплотнитель, а после накручивается сам кран. Его располагают при установке таким образом, чтобы ручку можно было легко поворачивать. Когда кран установлен на трубу, на него накручивается гайка наливного шланга стиральной машины. После завершения работы в систему подается вода, чтобы убедиться в отсутствии протечек.

При установке крана на отвод металлопластиковой трубы используются специальные фитинги, а работы по монтажу устройства выполняются в такой же последовательности. Соединение же может быть выполнено не только с помощью разводного ключа, но и под обжим или пресс, но здесь уже потребуются специальные инструменты для работы. По завершению работы не следует забывать о контрольной проверке системы, чтобы сразу же отследить наличие возможных протечек в местах соединений.

При подключении стиральной машинки не стоит забывать об установке специального крана в системе водопровода. Это позволит при необходимости быстро отключить технику от подачи воды. А провести монтажные работы по установке запорного устройства на трубопровод можно и самостоятельно при наличии даже небольших навыков.

Рассекатель воды на кран. Как работает аэратор и почему экономится вода?

Свое название устройство получило от процесса, которое оно создает. «Аэрация» в переводе с греческого означает «воздух», а сам процесс являет собой естественное насыщение водных потоков воздухом.

Она осуществляется путем пропускания пузырьков через жидкость.

Рассекатель воды на кран. Как работает аэратор и почему экономится вода?

За счет того, что в процессе аэрации воздух тесно контактирует с водой, струя получается более равномерной и при этом мягкой

Основное предназначение насадки аэратора на кран – сокращать расход воды. По некоторым данным с помощью этого нехитрого устройства можно снизить расход воды до 50%. Без аэратора вода льется из крана сплошным потоком.

А поступая через насадку, насыщаясь воздушными пузырьками, струя утрачивает упругость, приобретая бурлящий вид. Мягкий распыленный поток воды не брызгает, ударяясь о стенки раковины или посуду, а плавно омывает их.

Эта технология не нова. Но за десятки лет она претерпела ряд изменений. Первые модели аэраторов представляли собой устройства в виде металлических дисков, оснащенных отверстиями. Но несмотря на наличие защитного экрана такие устройства быстро забивались и выходили из строя.

Современные модели насадок оснащены перфорированными дисками, отверстия которых имеют значительно больший размер, и многоступенчатыми системами фильтрации.

Рассекатель воды на кран. Как работает аэратор и почему экономится вода?

Несмотря на то, что современные насадки имеют больший размер отверстий, они также со временем забиваются известковыми отложениями, которые присутствуют в водопроводной воде

Современные модели представляют собой конструкции, включающие три основных элемента:

  • Корпус, выполненный из пластика или метала, защищает конструкцию от механических повреждений.
  • Модульная система в виде щелевого картриджа с прорезями или дискового отражателя с мелкими отверстиями отвечает за смешивание воды с воздухом и параллельно с этим выполняет роль ограничителя воды.
  • Кольцо-уплотнитель, выполненное из плотной резины, обеспечивает герметизацию соединения насадки с водопроводным краном.

Фильтр устройства представляет собой совокупность мелкоячеистых сеток, уложенных в цилиндрический стакан последовательно одна за другой. Первые два слоя осуществляют грубую очистку воды и при этом задают направление струе, следующие – перемешивают воду с воздухом.

Конструкции аэраторов разных производителей могут немного отличаться. В самых простых моделях насадка имеет вид пластикового вкладыша, в более дорогих модернизированных устройствах – многоступенчатый сетчатый фильтр.

Рассекатель воды на кран. Как работает аэратор и почему экономится вода?

Поток воды, проходя через тонкие щели, врезается в диск и разбивается на мельчайшие капли, которые, в свою очередь, смешиваются с воздухом

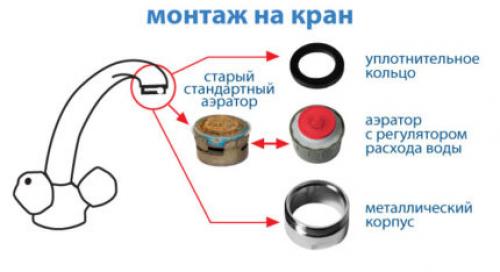

Насадка фиксируется к смесителю посредством резьбового соединения. В продаже можно встретить насадки как с внутренней резьбой диаметром в 22 мм, так и с внешней сечением в 24 мм. Они предназначены для установки на смесители ванн, умывальников и кухонных раковин.

Трехпозиционный кран для воды. Классификация клапанов 05

При монтаже аэратора на кран задача потребителя состоит лишь в том, чтобы при покупке насадки определить, какая резьба предусмотрена на смесителе.

В случае, если излив крана не оборудован резьбой, установить аэратор можно будет лишь после замены смесителя.

Источник: https://postroivsesam.info/novosti/plastmassovyy-kran-dlya-vody-preimushchestva-i-nedostatki

Смеситель совмещенный с фильтром питьевой водой. Как замена штатному носику от фильтрующей установки

Рубрика, в которой сотрудники редакции делятся своими находками с Houzz. На уникальность и новизну не претендуем: рассказываем о простых вещах, которые могут улучшить качество жизни. В этом выпуске — про смеситель для кухни совмещенный с краном для питьевой воды.

DomusGroup Сохранить фото

Как делают обычно:
В дополнение к водопроводному крану устанавливают под мойку фильтрующий накопительный бак. Вода из него подается через носик, который монтируется на раковину рядом с основным смесителем. Носик-излив такого фильтра идет в комплекте с фильтрующей установкой (что довольно удобно для тех, кто ставит эту систему на уже обжитую кухню).
Но если речь о капитальном ремонте, то все равно предстоит покупать новый кухонный смеситель. Поэтому сразу ищите вариант «два в одном»: смеситель для кухни с краном для питьевой воды. Будете гуглить, набирайте « комбинированные смесители для кухни с краном для фильтрованной воды» или « смеситель с краном для питьевой воды» или

BLANCO Russia Сохранить фото

Вариант решения:
Обычная и питьевая вода могут подаваться из одного смесителя. У него может быть два сопла на одном изливе (как у модели на фото) или совмещенный излив с разделением рассекателя.
См еситель на кухню с подключением к водному фильтру — как на фото выше — обойдется от 13000 руб. (по состоянию на июль 2020 г. для московского региона). Это средняя по рынку цена для добротного кухонного смесителя.

BLANCO Russia Сохранить фото

Чем это удобнее?
►Не нужно делать отверстие под второй « носик » на раковине или столешнице рядом.
►Это не просто смеситель для кухни с краном для фильтра. Возможностей ощутимо больше! Например, излив может выдвигаться (на фото) — с помощью такого удобно наполнять чайник на столешнице или контейнер для воды кофеварки. Длины некоторых гибких шлангов достаточно, чтобы дотянуться до кастрюли на плите.
ПО ТЕМЕ…
Зачем вам: Кран для налива воды над плитой

GROHE Россия Сохранить фото

►Некоторые варианты смесителей, как Grohe на фото, одновременно с фильтрацией газируют воду. То есть не нужно покупать минералку в бутылках. У компании в модельном ряду есть варианты смесителей, которые сразу охлаждают или кипятят отфильтрованную воду (выбросьте чайник). Но цена вопроса — от 115 тыс. руб. за комплект из смесителя и фильтрующей / газирующей системы по состоянию на июль 2020 г. для московского региона
ОБ ЭТОМ…
Личный опыт: Как я выбирала смеситель для кухни

BLANCO Russia Сохранить фото

►Попробуйте найти вариант фильтр-носика в классическом дизайне. А вот с меситель для кухни с краном для питьевой воды может быть стилизован под классику. У таких моделей обычно один совмещенный излив для питьевой и обычной воды с разделением рассекателя (см. на фото ниже).

BLANCO Russia Сохранить фото

Не нужно опасаться, что фильрованная и обычная вода перемешаются (и вы, условно говоря, будете ополаскивать картофельную кожуру водой после фильтрации).
Очищенная вода подается только из центрального сопла излива, а обычная водопроводная — через аэраторы по периметру центрального сопла.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

Таким образом, всего четыре функциональных положения:

  • Кран соединяет прибор с рабочим пространством для замера уровня давления.
  • Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
  • Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
  • Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

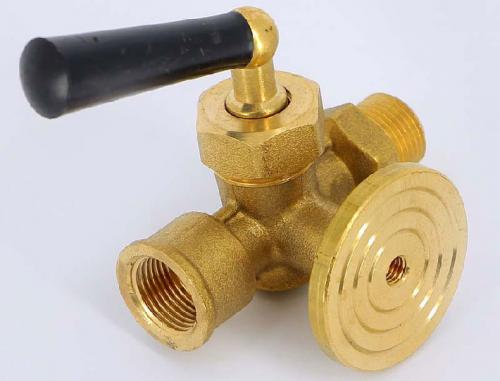

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

Этот тип устройства имеет 4 разновидности:

  • Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
  • Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

  • Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
  • Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

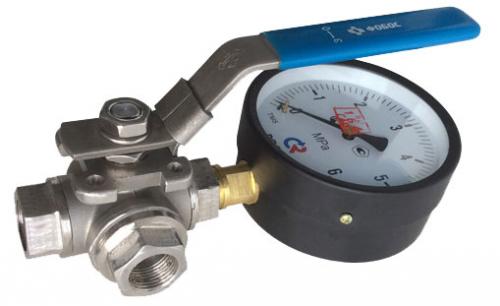

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

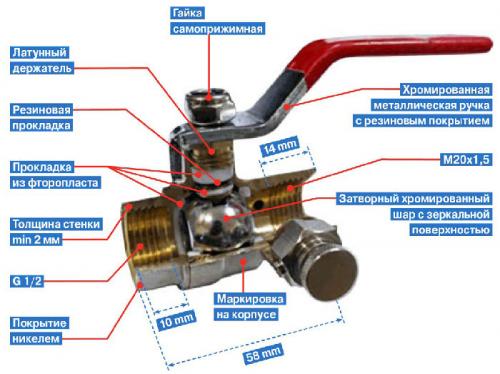

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.
