Установка манометра с трехходовым краном на систему отопления является важным шагом для контроля и поддержания оптимального давления в системе. Однако, чтобы манометр мог правильно выполнять свою функцию, необходимо выбрать подходящее место для его установки.

При выборе места для установки манометра, необходимо учитывать несколько факторов:

• Безопасность: Место установки манометра должно быть безопасным и доступным для обслуживания. Оно не должно быть подвержено механическим повреждениям или воздействию высоких температур.
• Доступность: Место установки манометра должно быть легкодоступным для обслуживающего персонала. Это позволит проводить регулярную проверку и обслуживание манометра без каких-либо преград.
• Уровень давления: Манометр следует устанавливать на участке системы, где давление сохраняется на стабильном уровне. Это позволит получить более точные измерения и контролировать давление в системе более эффективно.
• Уровень шума: Место установки манометра следует выбирать таким образом, чтобы уровень шума не оказывал негативного влияния на его работу. Шумные участки системы, такие как насосы или клапаны, могут влиять на точность измерений манометра.

Исходя из этих факторов, подходящим местом для установки манометра может быть место, где давление в системе отопления более или менее стабильно, например, на приборной панели отопительного котла. В этом случае манометр будет легко доступен для обслуживания и позволит оперативно контролировать давление в системе.

Связанные вопросы и ответы:

Почему используется трехходовой кран для манометра

Основная задача трехходового крана – смешивание или разделение магистральных потоков. Но где эти функции могут понадобиться и, главное, зачем?

1. Термостатический смеситель – важная часть современной и, что принципиально важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к «обратке» позволяет регулировать степени нагрева теплоносителя. Это не дает батареям перегреваться, обеспечивая комфортную температуру в помещении. То есть «тройник» – это своеобразныйрегулятор тепловой мощности.
2. Трехпроходные краны незаменимы в системах отопления «теплый пол», где температура нагрева теплоносителя строго регламентирована. Кроме того, они применяется в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.
3. Также «тройники» устанавливаются в системах ГВС, оборудованных бойлером.
4. Трехходовые краны – обязательный элемент безопасности газопроводов и фонтанных систем, оборудованных манометром, перед которым, собственно, и устанавливаются.

Трехходовые смесители широко используются в промышленной сфере и аграрном секторе. Ими укомплектовывается разнообразное оборудование от привычных для нас стиральных машин и автомобилей до сложных инженерных комплексов в кораблях и паровозах.

Применяются трехходовые краники и в медицине. Ими укомплектовываются инфузионные магистрали – необходимая часть сложного медицинского оборудования.

Каковы основные шаги установки трехходового крана

Подключение трехходового крана в систему отопления – важная часть процесса установки. Для успешной установки трехходового крана необходимо выполнить несколько шагов подготовки.

Вот основные этапы подготовки к подключению трехходового крана:

1. Определение места установки крана. Необходимо выбрать место установки крана, учитывая его расположение относительно других элементов системы отопления. Кроме того, важно учесть доступность крана для обслуживания и регулировки.
2. Подготовка инструментов и материалов. Для установки трехходового крана потребуются следующие инструменты: ключи для гаечных соединений, отвертки, монтажная пена или герметик для герметичности соединений. Также необходимо приобрести трехходовой кран соответствующего диаметра.
3. Подготовка трубопроводов. Перед установкой крана необходимо проверить состояние трубопроводов и при необходимости заменить или отремонтировать поврежденные участки. При этом следует обратить внимание на правильность диаметров труб и их соответствие требованиям проекта.
4. Монтаж трехходового крана. Для успешного монтажа крана необходимо правильно соединить его с трубами системы отопления, обеспечив при этом надежность и герметичность соединений. Рекомендуется использовать ключи для герметичного затягивания гаечных соединений.
5. Проверка установки. После монтажа трехходового крана необходимо проверить его работоспособность и герметичность соединений. Проверка может проводиться посредством запуска системы отопления и наблюдения за работой крана.

Какие инструменты необходимы для монтажа трехходового крана

Для корректной работы измерительного устройства важно правильно смонтировать прибор и знать, как отрегулировать манометр давления воды.

Существует несколько вариантов установки прибора:

• прямой способ;
• с применением трехходового крана;
• с установкой отборного механизма.

Прямой монтаж предполагает размещение измерительного оборудования непосредственно на трубе. Точное место указано в проекте инженерных сетей, для монтажа прибора необходимо использование адаптера. Данный вариант установки применяется для сетей, работающих без перепадов давления. Сколько стоит манометр , зависит от его технических характеристик.

Монтаж трехходового крана необходим, если периодически проводится поверка манометров воды и/или сброс показаний до нуля без отключения системы.

Отборные устройства устанавливают в сетях, транспортирующих низкотемпературные или горячие среды. В таком случае первым монтируют отборный механизм, затем отвод, после которого устанавливают трехходовой кран с манометром.

При монтаже измерительного устройства соблюдают несколько правил:

• Обеспечение свободного доступа к прибору для контроля показаний.
• Соблюдение технических зазоров между деталями конструкции в соответствии с рекомендациями производителя.
• При высоте размещения до 2 м размер манометра составляет не менее 100 мм. При подъеме на 2-3 м — от 160 мм. При расстоянии 3-5 м от смотровой площадки — не менее 250 мм. При монтаже выше 5 м требуется установка дублирующего устройства.

Погрешности в работе измерительного оборудования чреваты серьезными аварийными ситуациями, так что приборы должны проходить регулярное обслуживание и тестирование. Перед тем как проверить манометр давления воды, необходимо стравить давление из трубопровода, после чего выполняется демонтаж оборудования с последующей отправкой в сервисный центр.

Как подключить манометр к трехходовому крану

Зачем нужен 3 х ходовой кран для манометра? Всегда ли он должен устанавливаться? В каких вариантах исполнения выпускаются эти устройства? Какие неисправности характерны для них? Чем герметизировать резьбовые соединения при установке крана? Попробуем ответить на эти вопросы.

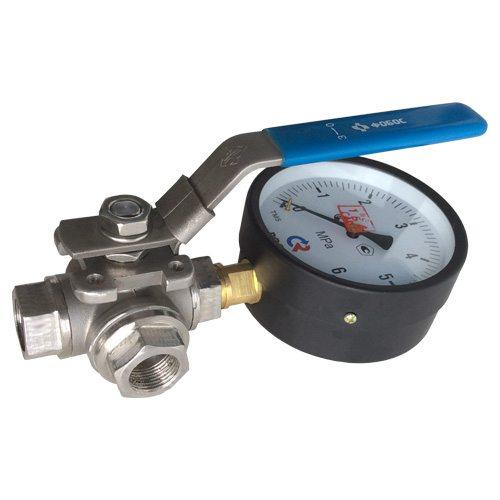

Манометр с трехпроходным краном.

Цели

Для начала выясним, для чего вообще нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она позволяет провести поверку измерительного прибора, подключив контрольный манометр .

Уточним: разумеется, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой или трубным фланцем для подключения второго прибора.

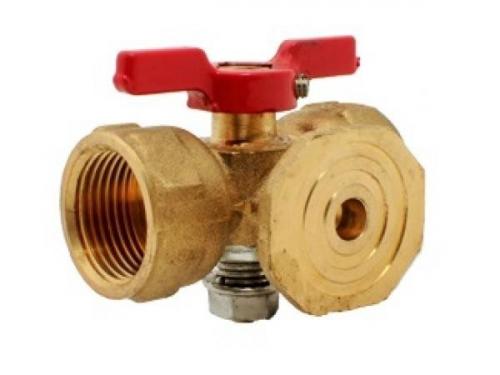

На снимке – трехходовой кран с контрольным фланцем для манометра 11б38бк.

• 3х-ходовой кран для манометра дает возможность не только отключить прибор от магистрали, но и сбросить давление перед ним . Считается, что это существенно снижает вероятность отказа (залипания стрелки).
• Наконец, он позволяет продуть отвод на манометр – сбросить через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, способные повлиять на точность измерения давления.

Можно ли обойтись обычным проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления необходим для соблюдения технологии производства, в подкачках и на газопроводах – нет. Неверные показания могут обойтись слишком дорого.

В системе отопления частного дома или в элеваторном узле многоквартирного манометры обычно подключаются именно к обыкновенному контрольному вентилю. Собственно, в элеваторах манометр часто устанавливается только на время снятия контрольных показаний: пока есть свободный доступ в технические подвалы, проблема воровства оборудования останется актуальной.

Варианты исполнения

Как может быть устроен трехходовой кран под манометр 1:2 дюйма? Приведем несколько описаний наиболее распространенных конструкций.

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) или метрические (М20х1,5) резьбы и дренажное отверстие.

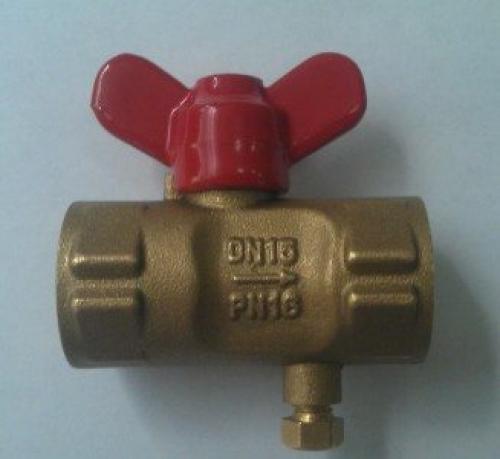

Версия вентиля с дренажным отверстием.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом или бабочкой).
• Две резьбы (ДУ 15, М20х1,5 или их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно прост конструктивно, но имеет пару существенных недостатков:

Принцип работы трехходового крана для манометра прост и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним или двумя отводами.

Соответственно, в разных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж или фланец.
• Давление подается на контрольный вентиль при закрытом дренаже или фланце.
• Отвод работает на сброс при перекрытом манометре.

Шаровый с дренажом

В качестве образца мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он интересен реализацией дренажа. В сущности, перед нами обыкновенный муфтовый вентиль с удлиненным корпусом и дренажным отверстием по одну сторону от запорного шара.

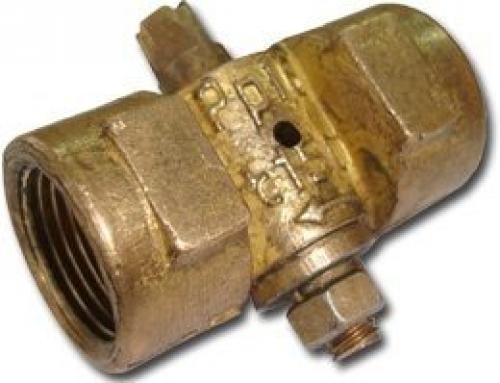

Кран 11Б27п с дренажом и винтом-заглушкой.

Приведем характеристики изделия.

Параметр
Значение

Максимальное рабочее давление
16 атмосфер

Максимальная рабочая температура
Для воды – 140С, для пара – 225С

Материал корпуса и запорного шара
Латунь

Материал уплотнителя штока и седел
Фторопласт

Дренаж
Отверстие в корпусе с винтом-заглушкой

Оптовая цена
180 рублей

Обратите внимание: в такой реализации трехходовой шаровый кран для манометра довольно неудобен на горячей воде и отоплении.
Открученный дренажный винт обдаст вашу руку кипятком.

Шаровый с муфтовым отводом

В качестве крана под манометр может быть использован и обычный муфтовый трехходовой вентиль. Пример такого изделия – Valtec VT361N.

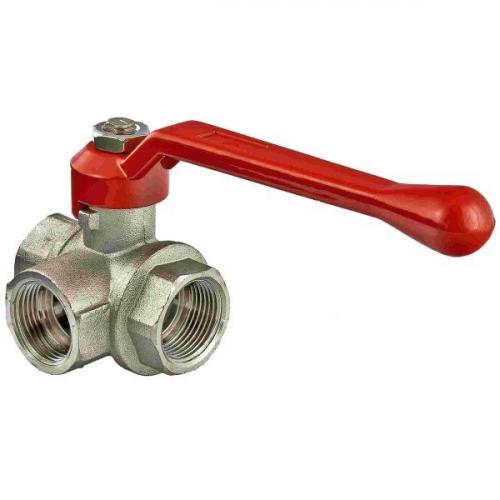

На этом фото – трехходовой кран под манометр ДУ15 от Valtec.

Материал корпуса и затворного шара изделия – хромированная латунь; уплотнители выполнены из тефлона. Максимальная рабочая температура среды – +150 градусов. Примечательна заявленная производителем долговечность изделия – не менее 20000 циклов.

Какие меры безопасности следует соблюдать при установке

Трехходовой клапан является важной частью системы отопления, он отвечает за переключение теплоносителя между различными режимами работы. Однако, со временем на его поверхности может образовываться накипь и грязь, что может приводить к его неправильной работе и, как следствие, к проблемам с отоплением в доме.

Очистка трехходового клапана от накипи и грязи является решением проблемы. Для этого потребуется следующие инструменты и материалы:

• Набор отверток;
• Щетка или тряпка;
• Изопропиловый спирт;
• Ключ для разборки клапана (если необходимо).

Процесс очистки трехходового клапана выглядит следующим образом:

1. Первым шагом необходимо отключить подачу теплоносителя к системе отопления. Это можно сделать путем закрытия соответствующего крана или клапана на трубопроводе.
2. После этого, необходимо отсоединить трехходовой клапан от системы. Для этого придется открутить гайки или болты, которыми он крепится. Если трехходовой клапан имеет возможность разборки, то следует воспользоваться соответствующим ключом для этой цели.
3. После снятия клапана с системы, его поверхности нужно промыть с помощью щетки или тряпки, чтобы удалить накипь и грязь. При необходимости можно использовать изопропиловый спирт для удаления более стойких загрязнений.
4. После очистки поверхностей клапана, его следует проверить на наличие повреждений и заменить, если необходимо.

Таким образом, очистка трехходового клапана от накипи и грязи является важной процедурой для поддержания надежной работы системы отопления. Регулярное проведение этой процедуры может помочь избежать проблем с отоплением и обеспечить комфортный климат в доме.

Какие распространенные ошибки возникают при монтаже

Трехходовой кран для отопления лучше устанавливать без каких либо переходников. Это общее правило для сборки трубопроводных систем, чтобы минимизировать риск появления протечки или снижения пропускной способности линий. Поэтому один из главных критериев выбора тройника – полное соответствие диаметра и типа соединения патрубков с обслуживаемыми каналами. Например, для труб со штуцером недопустим кран с фланцем.

В таблице прописаны основные достоинства и недостатки изделий в зависимости от типа регулировочного механизма.
