Устройство регулирующего клапана. Классификация и область применения регулирующих клапанов

Устройство регулирующего клапана. Классификация и область применения регулирующих клапанов

Регулирующие клапаны используются в трубопроводных системах, в которых необходимо точное распределение потоков переносимой среды. Они позволяют изменять пропускную способность трубы, тем самым регулируя уровень давления.

По форме корпуса различают регулирующие клапаны:

• Проходные, в которых рабочая среда не меняет своего направления. Они монтируются на прямых участках трубопровода, сохраняя изначальное направление потока среды.
• Угловые, изменяющие направление перемещения рабочей среды на 90 градусов. Применяются при необходимости поворота трубы.
• Трехходовые, имеющие три патрубка. Два из них отвечают за вход среды, один — за подачу (или наоборот). Используется, когда нужно смешать два потока в один или разделить общий поток на два отдельных.

В качестве материала изготовления корпусных деталей применяется чугун, нержавеющая, легированная и конструкционная сталь. Возможно изготовление из латуни и других сплавов. Материал подбирается исходя из условий использования (окружающей среды, давления и т. п.) и типа рабочей среды.

Регулирующие клапаны устанавливаются на трубопроводы, переносящие горячую и холодную воду, нефть и нефтепродукты, газ, пар и жидкости с разным химическим составом. Они используются в разных областях промышленности — газовой, нефтеперерабатывающей, при производстве химических веществ, в инженерных коммуникациях.

По методу фиксации на трубопроводе различают клапаны: приварные, муфтовые, штуцерные или фланцевые. В быту чаще всего используют муфтовую арматуру, отличающуюся простотой монтажа с помощью резьбового соединения. Промышленные трубопроводы оснащаются фланцевыми и приварными регулирующими клапанами.

По способу управления клапаны делятся на ручные и автоматические. Первые устанавливаются на трубах маленького условного прохода, на технических и бытовых трубопроводах. Для промышленных целей используют автоматические регулирующие клапаны, оснащенные электро-, гидро- или пневмоприводом. Они комплектуются специальными контрольными датчиками, оценивающими уровень давления среды и регулирующими положение затвора, согласно заданному алгоритму.

Преимущества регулирующих клапанов:

• Надежность, работа с разными средами.
• Длительный срок эксплуатации.
• Широкий выбор типоразмеров, конструкций клапанов для трубопроводных систем разного назначения.

Предохранительный клапан. Как работают пружинные предохранительные клапаны

В пружинных клапанах давлению среды на затворе противостоит степень сжатия пружины. Именно она определяет силу срабатывания, а от упругости используемой пружины зависит диапазон регулировок.

Теплоноситель оказывает давление на пружину, которая сжимается. При превышении давления настройки золотник поднимается, и теплоноситель сбрасывается через отводящий патрубок. После того, как давление в системе снизилось до настроечного, клапан закрывается, и спуск теплоносителя прекращается.

Давление срабатывания пружинного предохранительного клапана устанавливается с помощью комплектации клапана различными пружинами.

Многие клапаны изготавливаются со специальным механизмом (рычагом, грибком и др.) ручного подрыва для контрольной продувки клапана. Это делается с целью проверки работоспособности клапана, так как во время эксплуатации могут возникнуть различные проблемы, например прикипание, примерзание золотника к седлу.

Клапан без ручного подрыва

Выбрать клапан

Клапан с ручным подрывом

С ручным подрывом

Однако на производствах с использованием агрессивных и токсичных сред, высоких температур и давлений, контрольная продувка может быть очень опасной. Поэтому для пружинных клапанов, используемых на таких производствах, возможность ручной продувки не предусматривается и даже запрещается.

Клапан предохранительный пружинный выпускается в трех исполнениях:

• Малоподъемные устройства подходят для систем газопроводов и паропроводов, давление в которых не превышает 0,6 Мпа. Высота подъема такого клапана не достигает более 1/20 диаметра седла
• Среднеподъемные устройства, в которых высота подъема золотника составляет от 1/6 до 1/10 от диметра сопла.

Для чего нужен трехходовой кран между сосудом и манометром. Трехходовой кран для манометра: цели применения, варианты

Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.

Цели

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

Пробковый натяжной

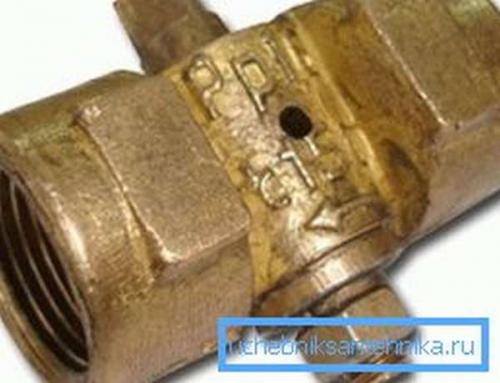

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

Шаровый с дренажом

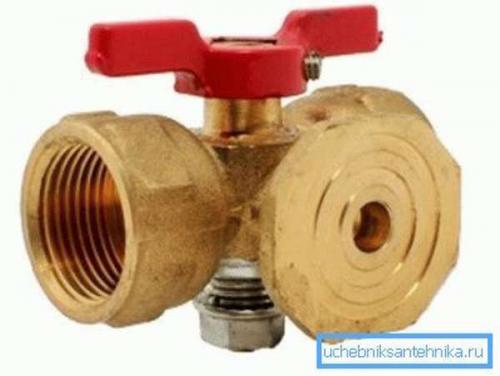

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

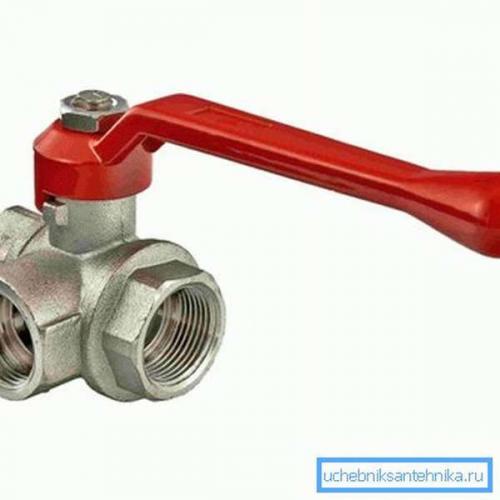

Шаровый с муфтовым отводом

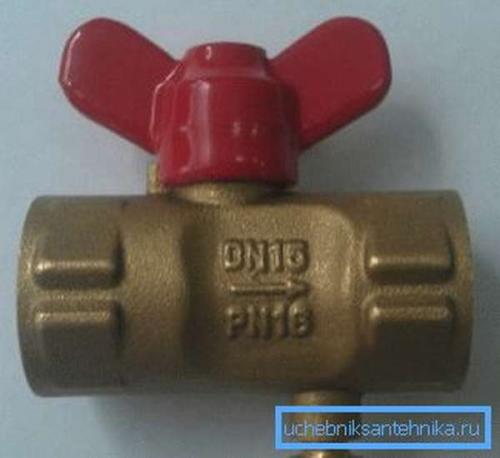

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза, уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

Установка

Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?

Инструкция, в неспециализированном-то, в полной мере стандартна:

1. На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.

Источник: https://postroivsesam.info/stati/manometrov-s-trehhodovym-kranom-princip-raboty-standartnogo-trehhodovogo-krana-dlya-manometra

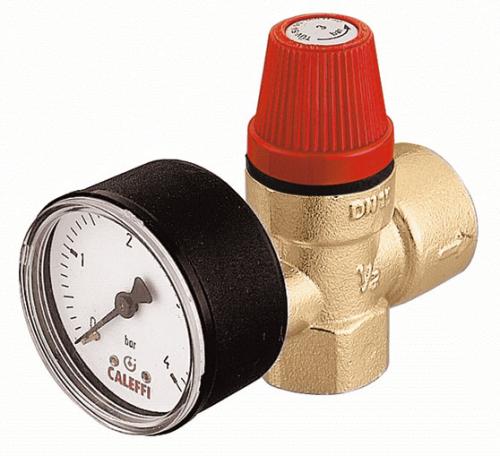

Клапан сброса избыточного давления. Разновидности клапанов сброса избыточного давления

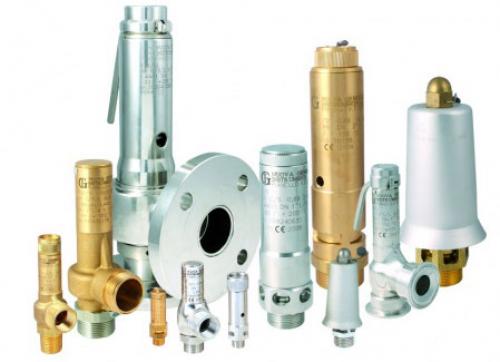

Существует несколько общепринятых классификаций предохранительных клапанов. В зависимости от способа действия различают:

• клапаны прямого действия – устройства срабатывают при непосредственном воздействии рабочей среды на пружинный механизм;
• непрямого действия – работают при воздействии постороннего источника давления (гидравлической жидкости или электрического привода).

По типу нагрузки на мембрану устройство подразделяют на следующие виды:

• грузовые – наиболее распространенный механизм регулировки рабочего давления в системы;
• пружинные – противодействие давлению рабочей среды оказывает рычаг, который давит на шток, удерживая его в закрытом положении;
• рычажно-пружинные – гибридные устройства, оснащенные пружиной и рычажным механизмом;
• магнитно-пружинные – это клапаны непрямого действия, оснащенные электромагнитным приводом.

Современные производители предлагают и другие виды клапанов сброса избыточного давления.

Например, на рынке встречаются клапаны теплового сброса, которые реагируют не на повышение давления, а на возрастание температуры рабочей среды. Они могут обладать выносным или встроенным датчиком температуры, который работает на базе термочувствительной жидкости, расположенной в сильфоне.

При нагреве температуры воды до 95-100 градусов жидкость, находящаяся в капиллярной трубке колбы датчика, оказывает давление на мехи, которые открывают шток и обеспечивают слив перегретой воды для нормализации давления.

По способу управления клапаны делятся на две группы ручные и автоматические – управляются, соответственно, вручную или срабатывают автоматически при повышении давления рабочей среды. Кроме того, выделяют регулируемые и нерегулируемые. Регулировка позволяет устанавливать любой порог давления воды.

По типу рабочей среды существуют водяные и воздушные. Первые удаляют лишнюю жидкость, вторые сбрасывают из системы лишние газы, препятствуя завоздушиванию контуров в замкнутых системах отопления.

Существуют также регулирующие клапаны, оснащенные встроенным термостатом, который меняет пропускную способность устройства, приоткрывая или вовсе перекрывая отток рабочей среды. Такие устройства обычно устанавливаются при входе в радиатор отопления в помещении.

Гидрозамок принцип работы схема действия

Гидрозамок: принцип работы

Гидрозамок - это управляемый обратный клапан.

При отсутствии управляющего сигнала гидрозамок работает как обратный клапан, пропускает поток жидкости в одном направлении и не пропускает в другом. При появлении управляющего сигнала, гидрозамок пропускает жидкость в обоих направлениях.

В зависимости от количества обратных клапанов, установленных в одном корпусе, различают односторонние и двухсторонние гидрозамки .

Односторонний гидрозамок

На рисунке показана схема одностороннего гидрозамка.

В корпусе одностороннего гидрозамка установлены седло, запорно-регулирующий элемент (шарик) пружина, поршень с толкателем.

При отсутствии давлении в линии управления поток жидкости из канала 2 будет перетекать в канал 1 отодвигая запорно-регулирующий элемент. Если же поток жидкости подать в канал 1, то в канал 2 он попасть не сможет, т.к по действием потока шарик прижмется к седлу.

При наличии давления в линии управления 3 поршень с толкателем отодвинет шарик от седла, тем самым обеспечив беспрепятственное движение жидкости как из канала 2 в канал 1, так и наоборот из канала 1 в канал 2.

Двусторонний гидрозамок

Сдвоенный или двухсторонний гидрозамок состоит из двух управляемых обратных клапанов, установленных в одном корпусе. Линия управления каждого из клапанов соединена со входом другого клапана.

Конструктивная схема двухстороннего гидрозамка показана на рисунке.

Сдвоенный гидрозамок пропускает жидкость из линии 2 в линию 1, в обратном направлении жидкость может протекать только при наличии давления в линии 3. Аналогично работает и вторая сторона гидрозамка, жидкость свободно проходит из канала 3 в канал 4, в обратном направлении замок будет пропускать жидкость только при наличии давления в канале 2.

Двухсторонний гидрозамок устанавливают между распределителем и гидроцилиндром. Линии обозначенные на рисунке цифрами 2 и 3 присоединяют к распределителю, а линии 1 и 4 в полостям гидроцилиндра.

При переключении распределителя в результате повышения давления в одной из линий, например линии в 2, поршень с толкателем переместится, отодвинув шарик (расположенный на рисунке справа) от седла, тем самым допустив течение жидкости из линии 4 в линию 3.

Для чего нужны управляемые обратные клапаны?

Основные функции гидрозамка:

• запирание жидкости под давлением в отдельных участках гидравлической системы;
• предотвращение падения груза, при резком снижении давлении, например в случае нарушения герметичности трубопровода;
• предотвращение перемещения выходных звеньев гидродвигателей, вызванных, например утечками по золотникам.

Гидрозамки часто устанавливают на выходах из полостей гидроцилиндров, для предотвращения перемещения механизма в случае падения давления в системе.

Монтажные исполнения гидравлических замков

В настоящее время производятся гидрозамки различного монтажного исполнения:

• модульного
• трубного
• стыкового
• фланцевого

Гидравлические замки встраиваемого исполнения могут быть установлены в специальные отверстия выполненные в гидравлической плите.

Двусторонний гидрозамок

Схема работы двухстороннего гидрозамка

Составные части двустороннего гидрозамка:

1. Два запорных шарика
2. Две пружины
3. Один управляющий элемент

Принцип действия рассмотрим на последовательности рисунков:

• «а») Давление не подается обе полости закрыты запирающими устройствами.
• «б») Подается давление в «А», жидкость отодвигает запорный шарик, и поступает в «В». Та же сила действует на управляющую часть, которая отодвигает запирающее устройство, и дает возможность течь жидкости из полости «Г» в «Б».
• «в») Давление подается на полость «Б». Отодвигается запорный шарик и жидкость движется из «Б» в «Г» при этом управляющий элемент отодвигает шарик и открывает движение жидкости из «В» в «А».

Также существует следующие дополнительные классификации:

• По виду запорного элемента. Конусовидные и шариковые. В примере выше мы рассмотрели устройства с шаровидным запорным элементом, но при применении конусовидного схема работы принципиально не изменится.
• По вид управляющего воздействия. Существуют устройства с гидравлическим пневматическим, электронным, механическим управляющим воздействием. В примере выше был рассмотрен пример с гидравлическим воздействием на управляющую часть.

Предназначение и применение

Гидрозамки устанавливаются на входе в гидравлическую систему и их основным предназначением является блокирование перемещения механизма при ситуации стремительного падения давления в системе.

Расмотрим несколько примеров применения:

Схема применения гидрозамков

• «а») Блокирование гидроцилиндра при втягивании.

Обратный клапан до или после насоса. Что указывается в маркировке

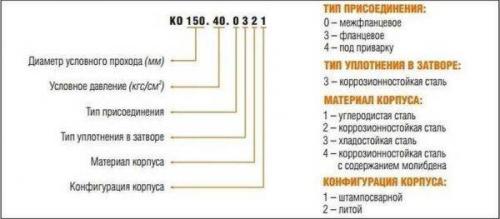

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

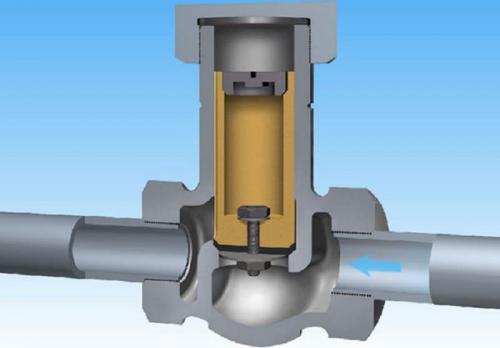

Обратный клапан для воздуха. Назначение, особенности конструкции и сферы применения

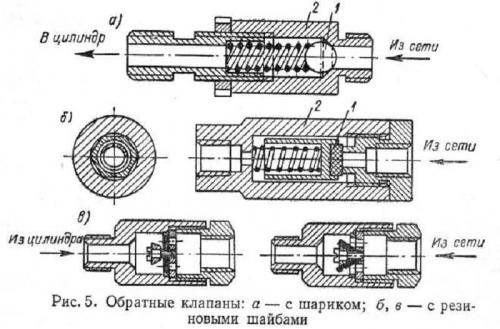

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
2. Резиновое кольцо.
3. Пружина, которая надевается на направляющие выступа.
4. Пробка, которая обеспечивает перекрытие механизма.
5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.
