Манометров с трехходовым краном. Принцип работы стандартного трехходового крана для манометра

Манометров с трехходовым краном. Принцип работы стандартного трехходового крана для манометра

Трехходовой кран представляет собой устройство, позволяющее упростить эксплуатацию манометра на участке подключения к системе. Основные цели, которые можно достичь с помощью стандартного трехходового крана заключаются в следующем:

• Простое подключение прибора к рабочей среде.
• Сброс давления перед манометром на магистрали, а не только отключение.
• Продувка отвода (сифона) для удаления загрязнений.

Функционально трехходовой кран имеет 3 положения (см. рисунок ниже):

1. С помощью крана в полость измерительного элемента манометра подается рабочая среда.
2. Данное положение позволяет "продуть" систему через вспомогательное технологичесое отверстие. В таком положении прибор будет изолирован от измеряемой среды.
3. Повернув рукоять крана в противоположное направление можно полностью отключить прибор от магистрали и снять его.

Исходя из того, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, можно судить об исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в положение нуля, а при подключении прибора без промедления и резких скачков занимает рабочее положение на циферблате, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился. Чтобы продуть кран, и существует положение сброса.

По типу подключения трехходовые краны изготавливаются по умолчанию с резьбами М20*1,5 и G1/2.

• Трехходовой кран G1/2-G1/2 (внутр.-внутр.)
• Трехходовой кран G1/2-M20x1,5(внутр.-наруж.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-внутр.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-наруж.)

По методу производства краны разделяются на цельноточенные из латунного шестигранника, литые и краны изготовленные методом штамповки.

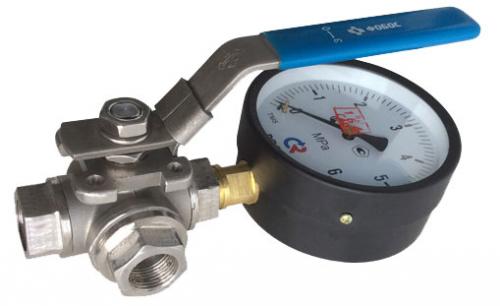

Манометров с трехходовым краном и трубкой-сифоном. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

• Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
• Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

• Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
• Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

Манометры для измерения давления газа. Приборы для измерения давления

Нередко появляется острая необходимость в приборе для измерения давления жидкостей и газов. Рабочие рамки давления требуют непрерывного контроля в каждой трубопроводной системе или емкости, и для этого применяют устройства для измерения давления газа или измерительные установки. Хороший измеритель давления газа будет гарантом постоянной работы оборудования, независимо от используемой системы, где присутствует давление, будь это газовый трубопровод, отопительная схема или кругооборот замкнутого типа.

Факторы, которые стоит учитывать при выборе газового измерительного устройства:

• Какой принцип работы.
• Вид измеряемого давления.
• Разновидность класса точности.
• Применение и его назначение.

Манометры давления

Манометр – это измерительное устройство или установка для измерения дифференциального (например, dp05 датчик дифференциального давления жидкостей газов), абсолютного или избыточного давления. Наиболее распространенные предназначены для измерения только избыточного давления. «Ноль» в таком устройстве находится в соответствии с уровнем давления воздуха. Есть манометры, которые предназначены для универсального измерения, например, фд 09 – измеритель давления газа.

В чем измеряется давление газа

1 Ньютон на метр квадратный равен 1 Паскаль, а 1 атмосфера равна 101325 Паскаль. Такая единица, как “Бар” равна 105 Па.

По назначению выделяют следующие виды манометров для измерения давления газа:

• Общетехнические.
• Эталонные.
• Специальные.

Какими приборами измерить давление газа

На данный момент, передовые технологии позволяют использовать разные типы устройств, что показывают значение давления в определенных интервалах:

• Электронные манометры – приборы высокоточные. Такие устройства могут работать от 0, до предельных температурных значений. Одним из таких устройств является электронный манометр для измерения давления газа ht.
• Мановакуумметры используется при чрезмерных характеристиках от — до +.
• Вакуумметры (подразделяются на тягомеры и менее распространенные тягонапоромеры) предназначены для пониженного атмосферного давления в диапазоне от -1 до 0.
• Манометры, что предназначены для экстремально пониженных значений до +40 кПа.

Установка манометра

Устройство должно быть расположено на открытом месте не выше 3 метров от уровня площадки, чтобы службы контроля смогли распознать его показания. Манометр устанавливают на трубопроводе между запирающей арматурой и емкостью.

Корпус устройства в поперечнике по правилам должен быть больше или равняться 10 см.

Для того, чтобы отличить тип используемого манометра, они окрашены в разные тона.

• Голубой – используется в кислородных устройствах.
• Желтый – для аммиачных устройств.
• Красный – для воспламеняемых газов.
• Черный – для не горящих газов.
• Белый – используется для устройств с ацетиленом

Установка манометра может производиться несколькими способами:

• Прямым путем.
• На трехходовой кран.
• С помощью импульсивной трубки.

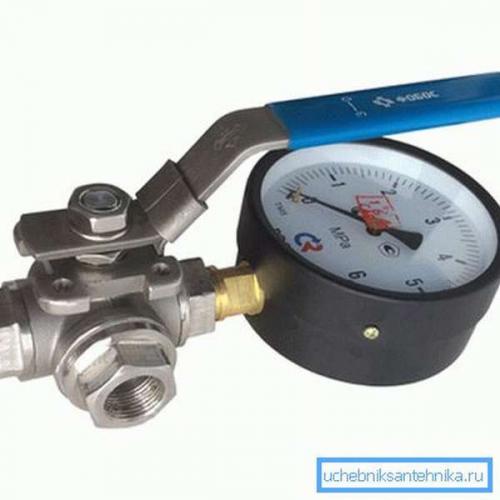

Для чего нужен трехходовой кран между сосудом и манометром. Трехходовой кран для манометра: цели применения, варианты

Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.

Цели

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

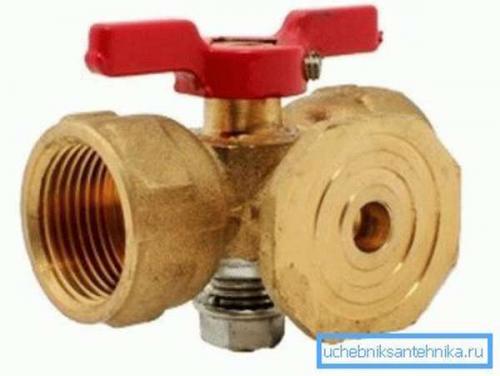

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

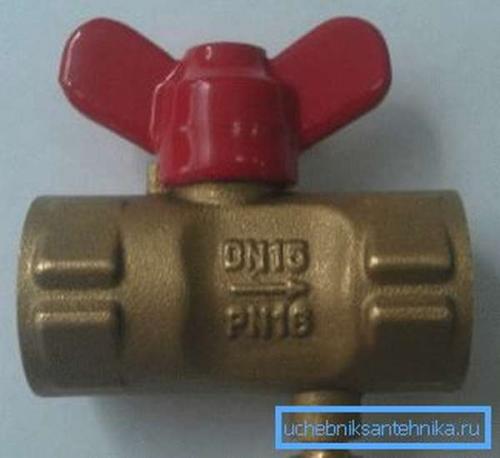

Шаровый с дренажом

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

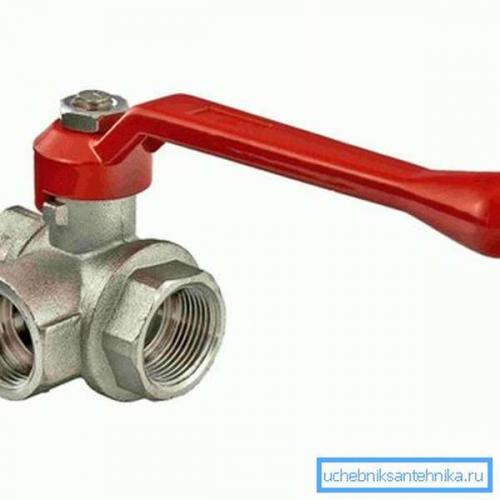

Шаровый с муфтовым отводом

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза, уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

Установка

Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?

Инструкция, в неспециализированном-то, в полной мере стандартна:

1. На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.

Манометров с трехходовым краном сертификат. Манометры стан­дар­тно­го ис­пол­не­ния

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма и вращает стрелку манометра.

По типу исполнения стандартные манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Манометры поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
