Вентильный кран для воды. Устройство вентильного крана
Вентильный кран для воды. Устройство вентильного крана
Различают одновентильную и двухвентильную конструкцию. Рассмотрим их детальнее.
С одним вентилем
Эти механизмы знакомы многим очень давно, они отличаются простотой и надежностью. Используют такие модели для горячей или холодной воды.
Корпус оборудования традиционно выполнен из латуни, встречаются также старые варианты из меди. В нем установлена кран-букса, служащая запирающим механизмом.
Она может быть:
- Червячного типа – в работе применяется возвратно-поступательный процесс движения, когда вентиль, управляя червячным штоком, прижимает резиновую манжету с его помощью к специальному «седлу». Самая частая причина выхода изделий из строя – износ этой прокладки. Для восстановления работоспособности крана достаточно просто ее заменить.
Одновентильный кран для воды на улице
- Керамической – состоит она из двух пластин с отверстиями. Причем одна зафиксирована неподвижно, а вторая вращается с помощью вентиля. Когда отверстия совпадают – вода начинает поступать в излив. Керамика устойчива к износу, поэтому такой механизм крайне редко приходит в негодность. Цена вентильных кранов с керамической кран-буксой выше червячных моделей, однако, они гораздо надежнее.
Излив устройства может быть неподвижным, когда его отливают вместе с корпусом. Но, более удобные и популярнее модели с подвижным «гусаком» в виде трубки.
Совет: при выборе между стальным и латунным краном, рекомендуем приобретать последнюю, латунь гораздо лучше справляется с коррозией.
С двумя вентилями
Если у вас есть горячее водоснабжение в доме, имеет смысл использовать именно такую модель. Для двухвентильных кранов применяют такие же кран-буксы, как и для одновентильных.
В данном случае холодная вода поступает в смеситель сквозь один запирающий механизм, а горячая через другой. Управление потоками происходит соответствующими вентилями.

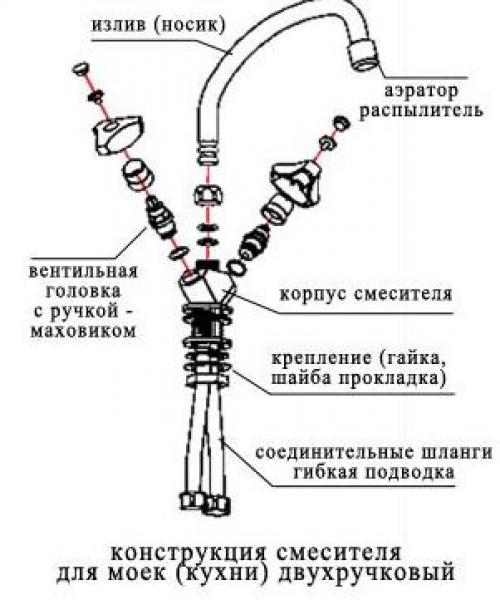

Прежде чем узнать, как сделать кран для воды двухвентильный, нужно рассмотреть его устройство
Как и в первом случае, самый частый ремонт – износ манжеты. Заменить ее можно без особого труда своими руками. Данный вариант подходит для умывальника и кухонной мойки.
В ванной комнате также устанавливают смесители, имеющие дополнительное отверстие для душевого шланга. Такая конструкция имеет переключатель, который направляет поток воды с «гусака» на шланг с лейкой и обратно. Двухвентильные модели применяются в сантехнике уже много лет, но до сих пор успешно конкурируют с новыми разработками.

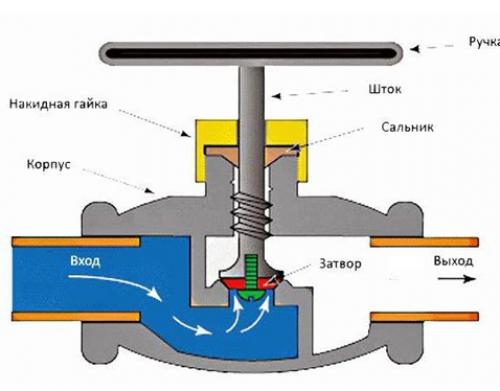

Вентильный кран устройство. Из чего состоит вентиль
На любой промышленный или бытовой трубопровод устанавливается арматура. Трубопроводный вентиль позволяет регулировать или перекрывать поток проходящей жидкости или газа. Чтобы корректно подобрать вентиль для той или иной системы, необходимо знать устройство вентиля и принцип его работы.

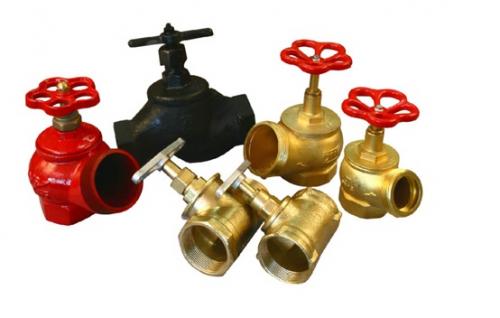

Вентиля различных видов
Виды вентилей
Различают следующие виды вентилей:

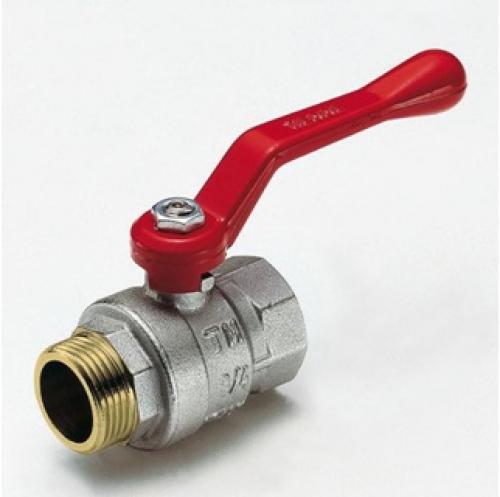

Преимуществами шарового вентиля являются:
- простота конструкции;
- простота использования;
- долговечность устройства.
Единственным существенным недостатком шарового вентиля для воды или газа является невозможность использования устройства в качестве регулирующей арматуры. То есть шаровой вентиль может исключительно полностью перекрывать поток проходящего в трубопроводе вещества.
Запорная арматура для трубопровода

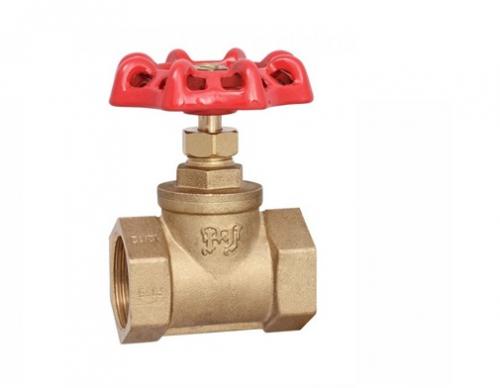

Клапанный вентиль используется в качестве запорно-регулирующей арматуры, то есть служит как для перекрытия потока вещества, так и для ограничения прохода жидкости (газа). Данный фактор является существенным преимуществом устройства по сравнению с шаровым вентилем.
Недостатками клапанного вентиля являются:
- небольшой срок использования. Перекрывающий клапан постоянно соприкасается с жидкостью, что приводит к его естественному износу;
- наличие более сложной системы управления.
Запорно-регулирующая арматура для трубопровода
Устройство и принцип действия
Устройство крана-вентиля, а также принцип его работы зависят от вида.
Устройство и принцип работы шарового вентиля

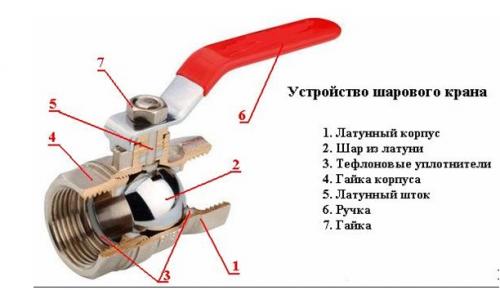

Как устроен вентиль шарового типа? Основными элементами устройства являются:
- корпус вентиля (1). Корпус может быть изготовлен из таких материалов, как латунь, бронза, нержавеющая или конструктивная сталь, силумин. Корпус может быть цельным, то есть изготовленным методом сварки, или разборным. Разборный корпус имеет некоторое преимущество – при необходимости вентиль можно отремонтировать. Если установлен шаровой вентиль с цельным корпусом, то при наличии неисправностей устройство подлежит замене;
Основные элементы шарового вентиля
- запорный элемент – шар (2). В большинстве случаев шар изготавливается из латуни, так как этот материал считается более прочным и долговечным. Шар имеет проходное отверстие для жидкости (газа);
- между запорным элементом и корпусом установлены уплотнительные кольца (3), обеспечивающие герметичность устройства. Прокладки могут быть изготовлены из тефлона, фторопласта или резины. Наиболее прочными считаются тефлоновые уплотнители, которые практически не подвержены воздействию температуры и химической среды;
- к трубопроводу вентиль может присоединяться при помощи гаек (муфт), фланцев или сварки (4).

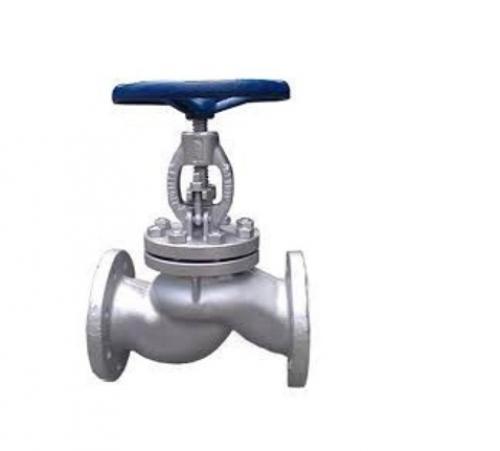

Вентиль с фланцевым соединением
- запорный шар приводится в движение штоком (5), который соединен с управляющей ручкой (6). Между штоком и ручкой также устанавливаются уплотнительные элементы;
- ручка крепится к корпусу при помощи гайки (7).

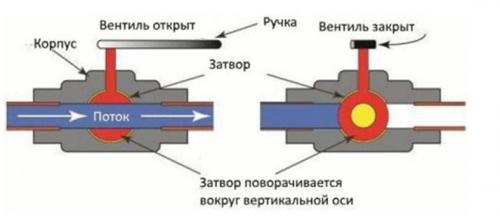

Принцип действия вентиля шарового типа следующий. При повороте ручки, закрепленной на корпусе, вращается запорный элемент устройства – шар. Если проходное отверстие шара повернуть по направлению потока проходящего вещества, то вентиль будет открыт. Если проходное отверстие повернуть перпендикулярно потоку, то вентиль будет находиться в закрытом положении.
Принцип действия шарового вентиля
Устройство шарового крана, а также моменты, на которые необходимо обратить внимание при покупке изделия, подробно рассмотрены на
Устройство и принцип работы клапанного вентиля
Теперь разберемся, как устроен вентиль, оборудованный клапаном. Устройство состоит из следующих элементов:
- корпус вентиля (2), изготавливаемый из различных материалов, оборудован крышкой (3). Для герметичности между корпусом и крышкой установлена прокладка (12). Как правило, прокладка изготавливается из прочной резины, но может быть выполнена и из других материалов;
Основные рабочие элементы вентиля с клапанным запорным элементом
- в корпусе оборудовано седло (1) для клапана (6), который является запорным механизмом устройства. Для полного перекрытия потока и герметизации седло дополняется уплотнительной прокладкой (16);
- на нижней части клапана также располагается уплотнитель (15);
- к запорному клапану при помощи гайки (14) крепится втулка (7) и шпиндель (11);
- на корпусе шпинделя располагается резьба (4), которая служит для управления запорным конусом;
- шпиндель совмещен с маховиком (8), приводящим в движение клапан. Маховик закрепляется на корпусе устройства при помощи гайки (13);
Устройство задвижки обуславливает и принцип ее действия. При вращении маховика поступательными движениями вверх или вниз перемещается шпиндель, который опускает или поднимает клапан.
Принцип работы клапанного вентиля
Клапанный вентиль может быть проходным (на рисунках выше) и угловым. Угловой вентиль рекомендуется устанавливать на сгибе трубопровода. Устройство и принцип действия углового вентиля практически не отличаются от проходного устройства. Основное отличие заключается в форме корпуса и расположении седла.
Вентиль для воды. Тип конструкция запирающего устройства
Здесь три позиции:
- Вентиль клапанный.
- Пробковый, он же конусной.
- Шаровой.
Клапанный вентиль
Клапанный вентиль, нередко его называют вентильным краном, — это корпус прибора, разделенный горизонтальной или наклонной перегородкой. В последней сделано отверстие с проточкой под клапан. Этот участок называется седлом.
Клапан – это часть штока, которая располагается в нижней части. В него вставлена эластичная прокладка, которая и упирается в седло, тем самым, перекрывая подачу воды.
Сам шток в верхней части имеет резьбу, которая входит в резьбу посадочной гайки. Именно посредством резьбового соединения при вращении штока производится подъем или опускание клапана.
| Преимущества | Недостатки |
| Вентильные краны выдерживают большое давление. | Прокладка быстро стирается, потому что в нижней части контактирует с металлом. |
| С их помощью можно регулировать объем и напор воды. | Небольшой срок эксплуатации по сравнению с другими видами. |
| Управление простое. | Приходится долго вращать шток, чтобы перекрыть или открыть воду. |
| Возможность проведения ремонта. |
Конусный
Водопроводный вентиль конусного типа является подвидом клапанного прибора, потому что сама конструкция вентиля от первого отличается лишь клапаном. Он собой представляет пробку в виде конуса, которая при вращении штока опускается в отверстие перегородки, закрывая собой.
Все плюсы и минусы вентиля клапанного типа можно отнести и к конусным моделям.
Шаровой
Свое название прибор получил за счет формы запирающего устройства. Это шар, в котором сделана сквозная прорезь (канал). Если последняя при повороте штока оказывается перпендикулярно трубопроводу – поток воды перекрывается. И, наоборот, когда канал расположен вдоль трубы, вентиль считается открытым.
| Преимущества | Недостатки |
| Простота механизма открытия и закрытия создает условия эксплуатировать вентиль очень долго. | Не подлежит ремонту. |
| Полная герметичность конструкции. | По инструкции шаровой вентиль должен использоваться только в качестве запирающего устройства. Регулировать им воду можно, но в таком случае производители не гарантируют долгосрочную эксплуатацию. |
| Для закрытия или открытия подачи воды надо ручку повернуть всего на 90°. |
