Полиуретановая изоляция труб. Трубы в ППУ изоляции — назначение, характеристики, виды и маркировка

18.09.2021 в 04:26

Полиуретановая изоляция труб. Трубы в ППУ изоляции — назначение, характеристики, виды и маркировка

Производители труб ППУ:

  • ООО «МТЭР ЦТС» («Межрегионтеплосетьэнергоремонт ЦТС») (г. Москва) по объему выпускаемых труб ППУ считается лидером в России;
  • ООО «Таттеплоизоляция» («ТТИ»), Республика Татарстан. Является одним из четырех крупнейших предприятий, производящих трубы ППУ в РФ. В производстве используется оборудование от компании KWH (Финляндия), которое позволяет выпускать свыше 1 700 м.п. в сутки;
  • ООО «ЗТИ» («Завод теплоизоляции»), г. Санкт-Петербург;
  • ООО «СКТК» (г. Москва);
  • СЗТГК – Северо-Западная трубная гидроизоляционная компания (г. Санкт-Петербург);
  • Первоуральский завод изоляции труб (г. Екатеринбург);
  • компания «ЛенСпецСталь» (г. Санкт-Петербург);
  • ООО «Бизол» (г. Челябинск);
  • ЗАО «УЗТИ» («Уральский завод теплоизоляции»), Свердловская обл., г. Полевской.

Перечисленные заводы подтверждают качество труб ППУ и комплектующих, сертификатами и протоколами испытаний.
Конструкция трубы ППУ (устройство)

Полиуретановая изоляция труб. Трубы в ППУ изоляции — назначение, характеристики, виды и маркировка

В состав изолированной трубы входит три слоя:

  • Основная (рабочая) стальная труба. Применяются трубы, соответствующие требованиям ГОСТ 3262-78, 8732-78, 10705-80, ГОСТ 30732-2006, СНиП 3.05.03-85;
  • Теплоизоляционный материал – ППУ изоляция. Теплоизоляция обеспечивается напылением пенополиуретана. Этот инновационный материал отличается от традиционных изоляторов (например, стекловаты), низким коэффициентом теплопроводности, гигроскопичностью, долговечностью. Теплоизоляционный материал должен соответствовать ГОСТ 30732-2006. При этом должно соблюдаться важное требование – хорошая адгезия с материалом рабочей трубы и оболочки. Допустимое смещение (осевой сдвиг) – 0,14 МПа (t=23°C);
  • Оболочка ППУ изоляции. В качестве таковой применяется полиэтилен низкого давления черного цвета (регламентируется ГОСТ 18599-2001) или оцинковка (регламентируется ГОСТ 52246-2004) – стальная защитная оболочка (выполненная из штрипса оцинкованного). Вид оболочки отмечается при маркировке изделия;
  • Система ОДК (это составная часть более прогрессивных видов труб). Труба в ППУ с ОДК (СОДК) – это труба в пенополиуретановой изоляции, которая оснащена системой оперативного дистанционного контроля.

Утеплитель для труб из вспененного полиэтилена. Материалы, используемые для утепления подземных трубопроводов

На современном рынке стройматериалов представлен достаточно широкий ассортимент утеплителей для труб. Наиболее распространенные материалы их изготовления — вспененный полиэтилен, пенополиуретан, пенополистирол, некоторые виды минеральной ваты.

Для утепления труб используется материал в виде лент, рулонов, матов, или же изготовленный с приданием специальной формы – цилиндров, полуцилиндров, сегментов и т.п . Безусловно, профильные утеплители наиболее удобны в монтаже, так как их можно надеть на трубу, установленную в любом положении.

Утеплитель из вспененного полиэтилена

Вспененный полиэтилен имеет очень высокие технические характеристики для утепления труб. И это —   при вполне доступной цене.

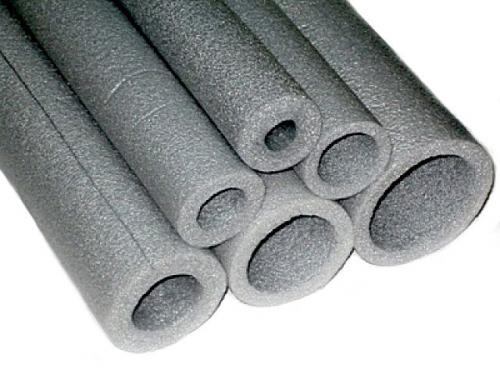

Утеплитель для труб из вспененного полиэтилена. Материалы, используемые для утепления подземных трубопроводов

Утеплители из вспененного полиэтилена

  • Теплопроводность материала минимальна, и составляет 0,035 Вт/м× °С .
  • Этот материал обладает структурой, состоящей из мельчайших замкнутых ячеек, способствующих созданию эффективной гидроизоляции, что особо важно для металлических труб. Это дает дополнительную защиту от возникновения коррозии, продлевает срок эксплуатации трубопровода.
  • Вспененный полиэтилен может иметь плотность 25 ÷ 40 кг/м. Как правило, самыми востребованными являются изделия с этим показателем в 30 ÷ 35 кг/м³.
  • Кроме этого, материал обладает отличной эластичностью, которая не меняется даже при критических отрицательных температурах ( до — 55°). Это качество делает монтаж утеплителя очень несложным делом — гильзу легко разрезать и надеть на трубу, расположенную под любым изгибом.
  • Нагрузка на разрыв, которую может выдержать вспененный полиэтилен, составляет 0,3 МПа , а его динамическая упругость 0,76 МПа .
  • Коэффициент на сжатие при нагрузке в 4500 Н/м² равен 0,2.
  • Паропроницаемость – 0,001 мг/м×ч×Па, то есть вспененный полиэтилен относится к материалам, поддерживающим естественный парообмен .
  • Гидрофобность этого утеплителя проверялась с помощью его погружением в воду на 24 часа, в результате чего материал впитал влагу всего на 1,3% от своего объема . Причем , нужно отметить, что в последующие часы поглощение влаги полностью прекращается.
  • Рабочие температуры вспененного полиэтилена варьируются в диапазоне от — 55 до + 85 градусов. Более высокие температуры приводят к его пространственной деформации, а при отрицательных значениях ниже указанного порога утеплитель теряет свою эластичность, становится хрупким.
  • Огнеупорность в данном случае не важна, так как утепленные трубы будут находиться в грунте. Но этот материал применяется и для наружной теплоизоляции, поэтому имеет соответствующую классификацию, и по этому параметру обозначается Г2, то есть умеренно горючий материал. Полиэтилен воспламеняется при температуре в 300 градусов и только при прямом воздействии пламени. При горении полиэтилен распадается на воду и углекислый газ, который не является токсичным, и в небольших концентрациях не опасен для здоровья человека.

Полиуретановая изоляция трубопроводов. Материалы для соединения изделий

Схема соединения трубы ППУ.

Высококачественная заделка стыков изделия является наиболее важным условием безаварийной и надежной эксплуатации трубопроводов тепловой сети.

Применение для изоляции стыков труб ППУ термоусадочной муфты или ленты дает возможность выполнить защиту теплоизоляции полимерных материалов путем создания защитного полимерного или стального кожуха, который по своим качествам и характеристикам теплоизоляции будет аналогичным оболочке изделия.

В зависимости от способа монтажа трубопровода, для изоляции стыков может применяться термоусадочная муфта на клеевой основе (с апликатором) или стальной оцинкованный кожух с термоусадочной лентой в комплекте с замками из полимера.

Для изоляции стыков существуют такие комплекты соединения:

1. Для изделий с оболочкой из оцинковки:

Последовательность монтажа трубы ППУ.

С пенополиуретановыми компонентами:

  • оцинкованный кожух;
  • пенополиуретановые компоненты;
  • уплотнитель.

С пенополиуретановой скорлупой:

  • оцинкованный кожух;
  • пенополиуретановые скорлупы.

2. Для изделий с полиэтиленовой оболочкой:

С оцинкованным кожухом и компонентами пенополиуретана:

  • оцинкованный кожух;
  • термоусадочная лента;
  • пенополиуретановые компоненты;
  • уплотнитель.

С пенополиуретановой скорлупой:

  • термоусадочная лента;
  • пенополиуретановые скорлупы.

Применение для заделки стыков материалов, которые не соответствуют имеющимся требованиям ГОСТа 30732-2006, а также несоблюдение всей технологии изоляции стыков ППУ создаст предпосылки к нарушению изоляционной защиты в самых уязвимых местах любых трубопроводов — местах соединения трубы и фасонного элемента. Результатом этого будет возникновение преждевременной наружной коррозии трубы с последующим выходом трубопровода из строя либо проведением постоянных дорогостоящих ремонтных работ.

Прокладка трубопровода невозможна при использовании только прямого изделия, так как зачастую возникает необходимость изменить его направление или же произвести разветвление. Для таких целей производителями предусмотрено изготовление различных фасонных изделий:

  • переходы;
  • опоры неподвижные;
  • тройниковые ответвления;
  • Z-образные элементы;
  • различные отводы и т.д.

Прямые участки изделий, запорная арматура (в большинстве случаев шаровые краны) и фасонные изделия производителями поставляются с уже нанесенной в процессе изготовления теплоизоляцией, имеющей конструкцию «труба в трубе».

Данные изделия вряд ли будут необходимы вам при выполнении ремонта водопровода и системы отопления вашей квартиры. А вот чтобы провести горячую воду или отопление в загородное строение или подключиться к теплотрассе для отопления большого склада, это изделие будет просто незаменимо.
