Конструкция в задвижке

По типу шпинделя задвижки бывают с выдвижным шпинделем и с не выдвижным шпинделем .

Выдвижные и невыдвижные задвижки различаются по принципу работы. У выдвижных задвижек шпиндель совершает движение вверх-вниз, перекрывая поток. У задвижек с не выдвижным шпинделем, он вращается вокруг своей оси в приводной гайке, расположенной прямо в клине.

Общий принцип действия задвижек основан на перекрывании потока жидкой или газообразной среду путем уменьшения проходного сечения трубопровода. По степени герметичности перекрытия задвижки делятся на классы А, В, C, D, B1, C1, D1, характеристики каждого класса регламентируются ГОСТ 9544-2005.

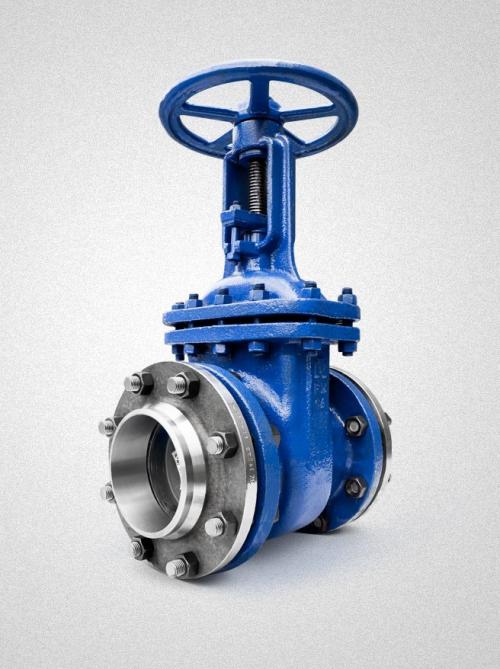

Конструктивно любая задвижка включает в себя корпус из чугуна или стали, крышку с рабочим запорным элементом и присоединительные патрубки, благодаря которым арматура подсоединяется к трубопроводной линии. В зависимости от способа присоединения выделяются следующие разновидности задвижек:

В клиновой задвижке плоскости запорного элемента и уплотнительные седла расположены под углом друг к другу. Клин может быть жестким или состоять из двух дисков, соединенных между собой.

Задвижка с жестким клином отличается более простой конструкцией, однако не лишена некоторых недостатков. Для герметичного перекрытия рабочей среды угол клина и уплотнительных седел должны точно совпадать. Для движения шпинделя требуются значительные усилия, а перепад температур может вызвать деформацию запорного элемента и заклинивание задвижки.

Шиберной задвижкой называют разновидность запорной арматуры, у которой затвором служит плоская пластина, перемещающаяся перпендикулярно (в единичных моделях под углом) потоку транспортируемой среды.

Шибер задвижка отличается от клиновой тем, что ее запорная пластина имеет небольшую толщину и соответственно малую площадь торцевой поверхности при опускании в седло. Во многих конструкциях ее еще более снижают, придавая форму заостренного ножа, способного рассекать среду со взвешенными частицами. Это позволяет использовать изделия для перекрытия потока рабочего тела в трубопроводах, транспортирующих жидкости с высоким содержанием мягких загрязнений или небольшого размера твердых фракций.

Основными деталями задвижки является корпус, крышка и сальниковый (сильфонный) узел герметизации , обеспечивающие герметичность арматуры и рабочей среды в трубопроводе по отношении к внешней среде и злин (затвор), посредством штока перемещаемый к уплотнительным поверхностям и обеспечивающий герметичностое перекрытие рабочей среды в обоих направлениях. Задвижка является двунаправленной трубопроводной арматурой с возможностью перекрытия потока среды в двух направлениях.

При конструкции с шпинделем не выдвижного типа, узел соединения болт/гайка находится внутри шпинделя в рабочей среде, как при закрытии, так и при открытии устройства.

Задвижка – тип запорной трубопроводной арматуры. Управление задвижкой и рабочей средой с помощью электропривода снижает трудоемкость обслуживания промышленных и технологических трубопроводов большого диаметра, решает задачу быстрого реагирования в нештатных ситуациях. Преимуществом задвижек с электрическим приводом является автоматическая регулировка необходимого усилия, для надежной герметичности.

Группа компаний МеталлЭнергоХолдинг предлагает купить фланцевые и клиновые задвижки с электроприводом, по цене завода изготовителя, без торговых надбавок, с документами качества – в розницу и оптом.

Фланцевые и клиновые задвижки – принцип работы с электроприводом

Шиберная задвижка с приводом - устройство, принцип функционирования которого отличается простотой и надежностью. В связи с этим, оно пользуется большой популярностью, и, практически незаменимо для трубопроводных, канализационных и сточных систем, производственных и промышленных установок.

Шиберные задвижки с электроприводом всегда размещают перпендикулярно движению потока рабочей среды. Под воздействием механизма, шток или шпиндель передает усилие шиберному элементу, который начинает двигаться, полностью или частично закрывает доступ содержимому трубы.

Довольно большое распространение получили задвижки клиновые короткие с фланцевым способом подсоединения. Подобные узлы предназначены для монтажа в магистраль трубопроводов самых различных систем. При выборе наиболее подходящей задвижки следует уделять внимание их конструктивным особенностям, основным преимуществам и недостаткам, а также некоторым другим моментам.

Изделие с клином применяют для систем отопления и соответствующих коммуникаций, перекачки углеводородов в жидком виде, газообразных веществ и химических реагентов, горячей и холодной воды. Применение конструкции в нефтяной, газотранспортной, энергетической промышленности, а также в области ЖКХ говорит само за себя.

Задвижка имеет технические особенности, а также помогает закрыть или открыть движение по трубе (отсюда и 2 фазы эксплуатации – открыто/закрыто). Это проявляется в том, что седло запорного подвижного элемента располагают под углом, а сам запор делают в виде клина. При эксплуатации клин входит в промежуток между седлами и надежно перекрывает путь движущемуся по трубе веществу.

Основные размерные и физические параметры задвижек регламентированы ГОСТ 9698-86, согласно этому документу:
