Чугунные каналы СМЛ Duker соответствуют европейскому стандарту DIN EN 877. Он содержит в себе требования компонентам из чугуна , применяемых для создания водоотвода из зданий, а также дренажных конструкций для отведения грунтовых вод.

Сортамент SML каналов довольно широкий. Производитель предлагает потребителям изделия со следующими номинальными диаметрами: DN40, DN50, DN80, DN100 и до DN400 включительно. В указанном стандарте содержится информация относительно габаритов продукции, материалов изготовления и прочих характеристик.

Отдельного внимания заслуживают каналы DN80. Он был создан исходя из требований, содержащихся в новом европейском стандарте DIN 1986-100. В нем указаны новые требования к обустройству унитазов, оснащенных бачками с объемом четыре с половиной литра. Ранее для решения таких задач применялись самотечные каналы с номинальным диаметром DN100. Сейчас для таких случаев нужно использовать продукцию DN80.

Отметим , что для обустройства канализации в одноквартирных или двухквартирных зданиях, в которых установлены унитазы с бачками от четырех до шести литров допустимо применять конструкции двух диаметров: DN50 и DN80. Такой подход позволяет добиться существенных преимуществ при возникновении аварий трубопровода, находящегося под зданием.

Использование меньшего диаметра каналов позволяет улучшить акустическую изоляцию системы. Кроме того, монтировать, доставлять и хранить такие изделия намного проще. Именно по этой причине и была разработана модель каналов DN80.

Стандарт DIN EN 877 также регламентирует требования к функциональным особенностям к фитингам и всем прочим вспомогательным элементам. Отметим, что продукция Дюкер полностью соответствует рассматриваемому европейскому стандарту. Некоторые изделия бренда по своим техническим характеристикам даже превосходят его.

Компания производит несколько видов каналов для создания систем отведения стоков.

В перечень выпускаемой продукции входят трубы:

• обычные безраструбные;
• фасонные с зажимным фланцем;
• с фланцем для крепления к стенам.

Первая разновидность является наиболее востребованной. Именно ее в большинстве случаев используют для создания систем отведения стоков.

Каналы фасонные СМЛ с зажимным фланцем соответствуют стандарту DIN 18195. В нем указаны требования относительно герметизации от безнапорного носителя. Такие модели изделий уже не выпускаются серийно. Но их еще можно найти в местах продажи продукции.

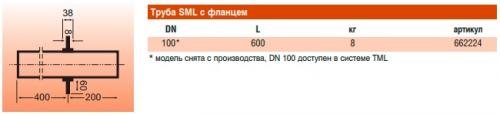

Фасонные изделия с зажимным фланцем

Каналы SML с фланцем применяется в случаях, когда необходимо добиться максимального значения показателя водо- и газонепроницаемости. Они применяются при прокладке систем вблизи бетонной стяжки, наружных стен или фундамента. Для укладки трубопроводов в грунте такие модели не применяются. В данном случае нужно использовать продукцию серии TML.

Düker перевод.

Дю́кер (от нидерл.   duiker , пришло в русский через нем.   Düker  «сифон») — напорный участок трубопровода, прокладываемый под руслом реки (канала), по склонам или дну глубокой долины ( оврага ), под дорогой, расположенной в выемке. Дюкеры используются в системах водопровода , канализации , орошения и т. п.

В проектировании и строительстве магистральных нефтепроводов дюкером называют участок нефтепровода, прокладываемый на пересечении с искусственным или естественным препятствием: под руслом реки или канала, по дну глубокого оврага, под авто- или железной дорогой. В этом случае, как правило, дюкер состоит из нескольких труб, которые предварительно свариваются в «нитку» («плеть») и затем укладываются в подготовленную траншею, скважину или футляр (кожух) способом протаскивания.

Дюкеры используются при строительстве переходов магистральных и других трубопроводов через естественные и искусственные преграды.

М.: Стройиздат, 1980. — С. 8.

Это «статья-заготовка» о транспорте . Вы можете помочь проекту, дополнив эту статью, как и любую другую в Википедии. Нажмите и узнайте подробности . Это примечание по возможности следует заменить более точным .

Чугунная фановая труба. Что из себя представляет фановая труба?

Стоки передвигаются по канализационному стояку сверху вниз, поэтому одновременная эксплуатация нескольких сантехнических устройств, располагающихся на разных этажах, вызывает появление эффекта вакуума. Внутри системы появляется разрежённость, засасывание воды и просыхание гидрозатвора.

Отсутствие водной пробки провоцирует проникновение неприятных запахов из канализации в помещение.

Зная, что такое фановая труба канализации, и из каких элементов она состоит, можно выполнить несложный монтаж элемента сантехнического сооружения своими руками.

Зачем нужна и где используется?

Фановая труба для канализации в частном доме и городской квартире — обязательный связующий элемент конструкции системы стоков.

При отведении неприятных канализационных запахов, наносящих вред здоровью, из системы стоков в атмосферу, эксплуатация ванной комнаты и сантехнического узла становится более комфортной.

Применение фановой трубы поддерживает стабильное рабочее давление внутри канализационной системы и предотвращает некорректную работу запорной арматуры.

Кроме прочего, предупреждается образование засоров и застоя в системе удаления канализационных вод, а также осуществляется защита от обратного хода стоков при значительном объёме работы.

Устройство и принцип действия

В условиях интенсивного слива воды очень резко ускоряется поток внутри системы канализации, результатом чего становится формирование области разреженного давления.

Особенности выравнивания вод в замкнутой системе вызывают их устремление из сифонов и отводов, что сопровождается появлением неприятных и довольно громких гремящих или хлюпающих звуков.

Фановыми канализационными трубами обеспечивается моментальное поступление воздушных масс в область разрежённости.

В результате работы такого элемента исключается риск «подсоса» воды из гидравлического затвора, и предотвращается перекрытие просвета стояка канализации сливаемыми потоками сточных вод.

В процессе проектирования учитывается диаметр всех монтируемых стояков и канализационной магистрали, способ укладки и уклон горизонтальных элементов.

При использовании одной фановой конструкцию осуществляется одновременное соединение нескольких стояков, а принцип функционирования конструкционного элемента основан на компенсировании разрежения.

Преимущества и недостатки: отзывы пользователей

Действующими строительными нормами (СНиП 2.04.01-85*) признается обязательность монтажа фанового стояка в домах, имеющих два или более этажа, но специалисты считают, что даже в одноэтажных частных домовладениях такая конструкция может заметно повысить комфортность проживания.

Фановыми системами оснащаются многоэтажные дома с отдельными сантехническими узлами, одноэтажные дома с несколькими санузлами, любые домовладения с банями и бассейнами или джакузи, жилые строения со сливными ямами и септиками, которые расположены на небольшом расстоянии от дома.

Основные достоинства установленной фановой канализации представлены:

• выведением из коммуникационных сетей газов;
• поддерживанием трубопроводной системы в исправном, работоспособном состоянии;
• обеспечением безопасности эксплуатации здания;
• регулированием уровня давления в трубопроводе;
• предотвращением сбоя в процессе работы запорной арматуры.
• незначительным весом, упрощающим монтажные работы и транспортирование до места установки;
• простотой самостоятельного монтажа с применением стандартного инструмента.

К недостаткам такой системы можно отнести только необходимость максимально грамотно выполнить планирование, внимательно отнестись к выбору конструкции, а также способу её монтажа.

Duker официальный сайт. TML

Система труб TML DUKER

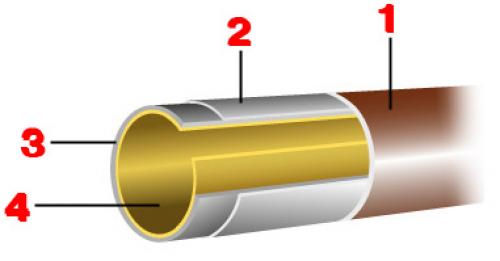

Наружнее двухкомпонентное покрытие К-лак цвет RAL 8011. Слой цинка, поверхностной плотности 130 г/м2Чугун, отлитый центробежным способом. Внутреннее высококачественное эпоксидное покрытие.

Соединения

Соединитель Rapid – Inox при правильном монтаже выдерживает давление 0,5 бар при трубе диаметром до DN 200

Соединитель SVE используется при прокладке трубопроводов в бетоне.

Проверка на прочность (качество) Мы будем ссылаться в основном на DIN EN 1610/ ATV – BVWK A 139. После укладки или монтажа необходимо проводить испытания трубопровода на водонепроницаемость. Окончательное испытание проводится после устранения неисправностей (подпорки) и после того, как труба будет закопана. Предварительные испытания, однако, должны проводится когда есть возможность доступа к трубопроводу.После проведения испытаний и устранения течей, контролируемый участок трубопровода должен быть заполнен постепенно водой и из него должен быть вытеснен воздух. После того, как давление поднимется от 0,1 бар до 0,5 бар трубопровод должен простоять 1 час. Испытания продолжать в течении 30 минут. Допуски В соответствии с DIN EN 877 качество систем TML труб и фасонных частей соответствуют требованиям класса II значение 5-10. Исключение состовляют торф, болота, болотистая почва, равно как сильнозагрязненные и зараженные почвы.

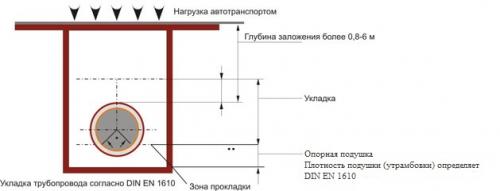

Внешняя нагрузка давлением

В несвязанных грунтах систему TML можно прокладывать в троншее прямо под плоскостью дороги. Опора должна пролегать через сжимаемые слои грунта. При наличии твердых материалов сверху, возможно осуществлять нагрузку, в том числе пускать автотранспорт.

Duker sml. Duker

DUKER – известный немецкий производитель качественных и долговечных чугунных труб для создания сточной канализации, водоотведения зданий. Компания ценит свою репутацию и доверие клиентов, поэтому регулярно усовершенствует качество и эксплуатационные свойства продукции. В работу регулярно внедряются инновационные технологии, проводится модернизация оборудования на производстве, перед поступлением в продажу все изделия проходят многократные проверки и тестирования.

История развития компании

Компания начала свою деятельность в 1913 году. Безраструбная канализация Дюкер выпускается с 1967 года. Завод, на котором выпускается чугунная канализация Duker, находится в г. Карлштадт-на-Майне. Здесь абсолютный цикл производства фасонных частей и труб – от литья до покрытия. Все этапы производства тщательно контролируются. Сегодня чугунная канализация SML Duker успешно используется в более чем 70 странах мира.

Наша продукция

• Безраструбные трубы;
• Фитинги;
• Соединительные элементы;
• Обжимные манжеты;

Преимущества продукции Duker:

• Высокое качество – канализация дюкер изготовлена из прочных ударостойких материалов устойчивых к механическим повреждениям и деформации. У всех изделий есть защитное покрытие от коррозии и зарастания. Качество СМЛ трубы Дюкер подтверждается многочисленными сертификатами.
• Досконально продуманная конструкция – снаружи SML трубы Duker покрыты красно-коричневым слоем грунтовки. Внутри изделий – сплошной эпоксидный слой. Внутренний диаметр изделий составляет от 40 до 600 мм.
• Безопасность – на предприятии, где выпускается чугунная канализация Дюкер, действуют высокие стандарты по защите окружающей среды.
• Надежность и долговечность– безраструбная чугунная канализация Duker прослужит около 100 лет, не теряя своих эксплуатационных характеристик!
• Легкость и простота в монтаже – теперь на установку системы потребуется на 70 % меньше времени.
• Высокий класс пожаробезопасности – канализация Duker не горит и не переносит пламя.
• Бесшумная работа – по данному параметру системы немецкого производства значительно превосходят дешевые аналоги.
