Каркас для сэндвич панелей. Что такое сэндвич-панель

Сэндвич-панели активно используются в коммерческом строительстве. Сказывается технологичность работы с этим материалом и высокая скорость сборки здания.

Это может быть склад, цех, офисное строение и т.д. Но в частном домостроении сэндвич-панели всё ещё воспринимаются, как экзотика. Это связано с инерционностью мышления многих застройщиков, привыкших строить по старинке. Многие производители не желают связываться с небольшими заказами (десяток-другой панелей), т.к. выгоднее продавать сэндвичи в промышленных масштабах.

Сначала кратко расскажем, что такое сэндвич-панель.

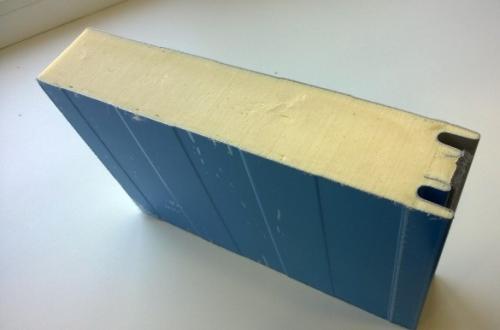

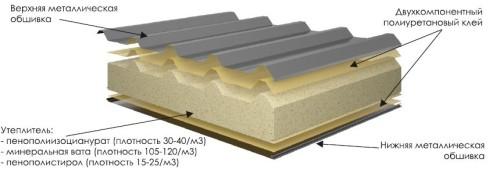

Сэндвич-панель представляет собой трёхслойный материал, где между двумя внешними оболочками, стальными листами, находится сердечник — теплоизолятор. Панели навешиваются на металлический каркас при помощи специального крепежа.

Утеплитель в сэндвичах может быть на основе пенополиуретана (ППУ) или минераловатный — из каменной ваты. Важно: теплоизолятор во многом определяет сферу использования сэндвич-панели. ППУ не боится влаги, не гниёт, не отсыревает. Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д. Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей.

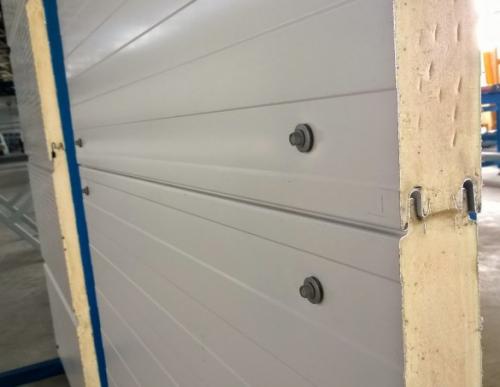

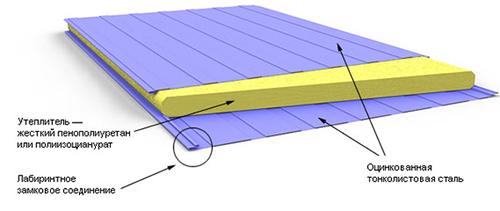

Ещё одно ключевое отличие ППУ сэндвич-панелей от сэндвичей из минваты — специальный замок «шип-паз». В результате при стыковке панелей получается герметичное соединение, и образуется замкнутый теплоизоляционный контур, что уменьшает теплопотери здания и упрощает монтаж.

Возвращаемся к рассказу ansushkov .

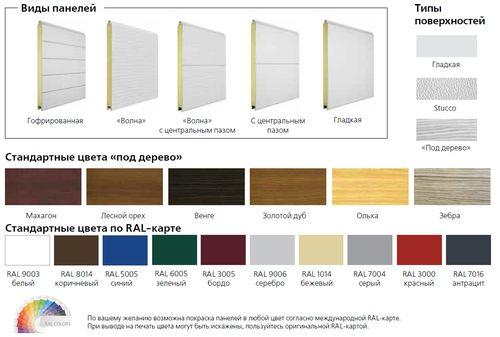

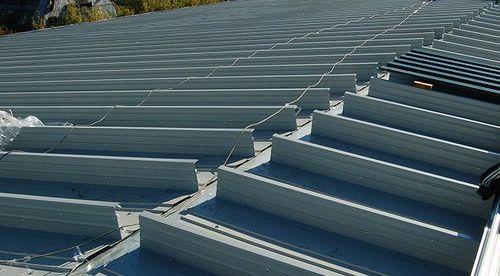

Профиль для сэндвич панелей. Краткая характеристика

Сэндвич панели стали очень популярными в последнее время. И дело тут даже не в том, что это весьма выгодный экономически вариант облицовки для зданий и сооружений. Подобный фасад обладает огромным количеством очевидных положительных качеств. Увидеть его воочию можно на следующем фото;
Такие плиты производятся сегодня из различных материалов, поэтому готовые изделия могут обладать разными эксплуатационными характеристиками. ПВХ плита по своей сути – это два листа пластика, между которым помещают утеплитель. Например, минеральная вата. Однако все плиты подобного рода схожи в едином — это очень долговечный и качественный материал, благодаря применению которого можно получить надежную защиту для здания;

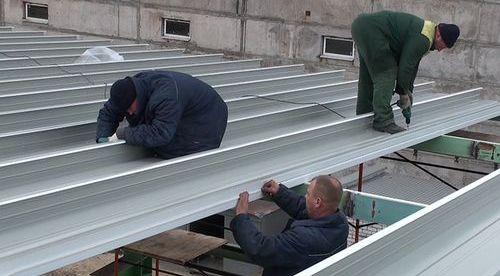

Процесс кровли

Его основное предназначение – отделка и утепление построек различного типа. Помимо этого такой материал применяют для возведения стен и перегородок в строениях временного пользования;
Они обладают прекрасными эстетическими качествами, стойки к огню и обеспечивают хороший уровень звукоизоляции. Красоту зданий, которые оформлены сэндвич панелями, можно оценить, обратив свое внимание на фото ниже;
Трехслойные изделия могут применяться не только в качестве облицовки, но и в виде самостоятельного материала для быстрого возведения перегородок внутри строений или ограждений территории дачного или загородного участка;

В процессе изготовления подобного рода изделий используют различные виды теплоизоляторов. Их помещаю внутрь плиты между ее внешними стенками. В качестве такого утеплителя используют вспененный пенополиуретан, ПВХ, пенополистирол, минвату или пластик. Если вы затеяли строительство здания, но сроки на выполнение работ и бюджет ограничены, тогда сэндвич панели – это просто идеальный вариант в вашем случае;
Благодаря наличию прекрасных эксплуатационных качеств, облицовка такого рода быстренько образовывает сплошную поверхность. И тогда стена уже не нуждается в дополнительном оформлении, прекрасно сохраняют тепло;
Если вы осуществите отделку стен сэндвич панелями качественно, то надежная защита от пожара, здания будет обеспечена. Такие плиты не горят, поэтому не способствуют распространению огня. Стоит также подчеркнуть, что работать с таким материалом легко и быстро.

Именно по этим причинам многослойные панели являются одним из самых удачных вариантов при строительстве временных конструкций, а также очень популярны в капитальном строительстве.

Сэндвич-панели для внутренней отделки. Из чего делают сэндвич-панели

Производители выпускают облицовочные плиты из различных материалов. От состава зависят технические характеристики. Наружные слои изготавливаются из

листовой стали;
гипсокартона;
OSB;
пластика.

Каркас для сэндвич панелей. Что такое сэндвич-панель 06

Продукция из листовой стали предназначена для устройства крыш, возведения стен зданий, автомоек, торговых центров, магазинов. Изделия устойчивы к атмосферным воздействиям.

Как правило, в производстве используются оцинкованная сталь или профнастил. Толщина металла недостаточна для использования в качестве несущих элементов. К стенам не рекомендуется крепить полки, стеллажи, другие конструкции.

Плиты с гипсокартонными стенками подходит для устройства внутренних перегородок. Такие серии не выдерживают значительных нагрузок. Поверхность отличается отсутствием перепадов, хорошей адгезией со штукатуркой, шпаклевкой. Возможно использование любых видов декора.

Многослойные модули из OSB считаются универсальным вариантом для монтажа внутренних и наружных конструкций. Оболочки изготавливаются из ориентированно-стружечной плиты. Жесткие и крепкие конструкции подходят для возведения межэтажных перекрытий, наружных стен, внутренних перегородок между помещениями.

Снаружи конструкции покрываются сайдингом, вагонкой, профлистом, другими фасадными или кровельными материалами. Внутренние поверхности после завершения сборки декорируются гипсокартоном, вагонкой, деревянной рейкой.

Сэндвич-панели, облицованные пластиком, применяются для оформления внутренних интерьеров. Это must-have отделка кинотеатров, офисных, торговых центров. Внешние слои изготавливаются из ПВХ, пурала, полиэстера, пластизола. Красивые поверхности не требуют декоративной отделки.

Комбинированные серии производятся из разных материалов. С одной стороны размещаются гипсокартон, пластик, OSB.

С другой стороны наклеиваются металлические листы. Такие сэндвич-панели, как правило, используются при возведении внутренних перегородок. Некоторые модификации имеют внутренние кабель-каналы для укладки проводки.

Источник: https://dachnayazhizn.info/novosti/dom-iz-sendvich-paneley-metallicheskih-plyusy

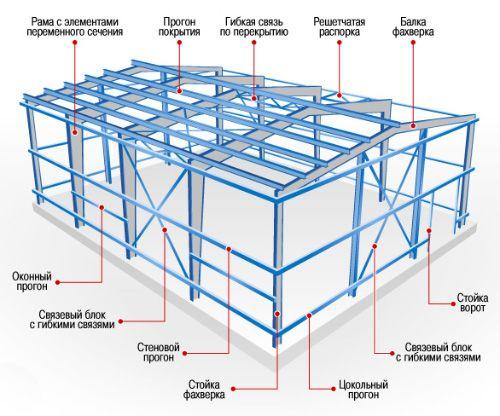

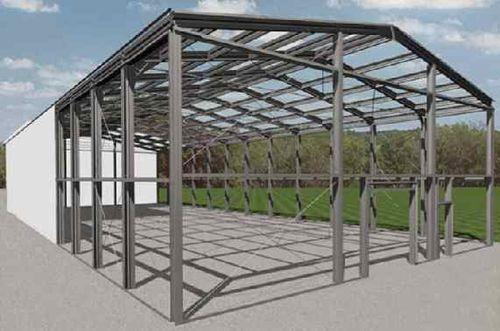

Каркас для сэндвич панелей чертежи. Каркас под сэндвич-панели своими руками

Сэндвич панели на сегодняшний день пользуются особой популярностью. Для изготовления каркаса могут быть использованы различные виды материалов. Самыми популярными материалами, которые используются для возведения основания, являются древесина, металл и железобетон. Если вы обладаете определенными навыками и умениями, то можно изготовить каркас под сэндвич панели своими руками.

Делаем каркас своими руками

Преимущество

Главным достоинством каркасного строительства является тот факт, что как на его сборку, так и на монтаж требуется небольшое количество времени. Чтобы выполнить подобные работы потребуется не более двух недель. К металлическому основанию можно прикрепить конструкцию, состоящую из трех слоев. Сэндвич панели как раз являются таким строительным материалом.

Другим преимуществом металлического каркаса является то, что он обеспечит всей конструкции максимальную прочность. Можно не бояться за то, что будет иметь место усадка здания. Благодаря этому стены здания всегда будут оставаться целыми, не будут покрываться трещинами, а значит, всегда будут иметь привлекательный внешний облик. Благодаря металлическим основанием можно возводить здания, которые будут эксплуатироваться не менее чем полвека.

Основные узлы каркаса

Каркас можно собрать своими руками благодаря тому, что многие его детали изготавливаются заранее в заводских условиях. Во время изготовления деталей учитываются все нюансы проекта, а это значит, что можно определить какой именно фундамент потребуется и определить список нужных материалов.

Элементы конструкции обладают компактным размером и небольшим весом. Это значит, что не потребуется арендовать большой транспорт для их перевозки. Это позволит сэкономить значительную сумму денег.

Еще одно преимущество каркасного строительства заключается в том, что после выполнения всех работ, на площадке практически не останется мусора. Это так же позволит сэкономить те средства, которые в другой ситуации пришлось бы потратить на вывоз строительных отходов.

Каркасное строительство позволяет устанавливать пролеты большого размера, при этом нет необходимости использовать опорные конструкции специального предназначения.

Установка и крепеж всех элементов строения осуществляется только посредством соединений болтового характера.

Деревянный

Сборка деревянного каркаса не такая дорогостоящая как сборка основы из металла. Преимущество данного каркаса заключаются в том, что он отвечает всем экологическим требованиям. К тому же древесина обладает низким уровнем теплопроводности. Минус данного материала заключается в том, что он довольно легко воспламеняется.

Если сравнить технологию установки таких каркасов, то от металлического основания она практически ничем не отличается. Разница состоит в том, что каркас из древесины несколько легче монтировать.

Железный

Металлические профили, перед тем как будут использованы, проходят на заводах специальную обработку. Для этого используется метод горячего оцинкования. Также профили покрывают специальной эмалью, которая защитит их от воздействия коррозии. Стандартный профиль или тонкостенный может быть использован для возведения коттеджей. Элементы такой конструкции могут быть использованы, как для наружной, так и для внутренней обшивки. Также их можно использовать для монтажа дверей, окон и перегородок.

Чтобы установить металлическую конструкцию не нужно обладать специальными знаниями и навыками. Детали, так же как и их отверстия изготавливаются на заводе, поэтому их точность является максимальной.

Для сборки основания используется отверточный метод. К каркасу должна прилагаться инструкция, однако механизм сборки основания выглядит следующим образом:

Стены строения собираются по отдельности. Вначале нарезается профиль, предназначенный для боковых стен. Соединяя их между собой, получим макет стены. На этот профиль, устанавливаются ребра. Расстояние между ними должно составлять 50 см. Посредством ленты, стенки соединяются по диагонали. Для соединения элементов используются саморезы и шуруповерт. На передней стене не забываем оставить отверстие для ворот гаража;
Для потолка необходим более широкий профиль. Соединяем профиль и добавляем ребра, таким образом, получим обрешетку строения;

Собранные стены доставляем на площадку, а соединяем их посредством тех деталей, которые шли в комплекте;
На готовый остов ставим крышу здания. Для крепления ее к раме используем саморезы. Далее можно заняться обшивкой каркаса.

Подводим итоги

Для того чтобы собрать деревянный или металлический каркас не нужно быть мастером профессионалом. Каркасное строительство еще хорошо тем, что все детали легкие, а значит не нужно тратить день на дорогостоящую транспортировку.

Каркас для сэндвич панелей из профильной трубы. Подготовка площадки и фундамента для гаража из сэндвич панелей

Фундамент для гаража из сэндвич панелей

Каркас гаража из сэндвич панелей вместе с кровлей весит значительно меньше, чем металлические или блочные боксы. Поэтому массивное бетонное основание под данный тип гаража не требуется. Многими специалистами в принципе оспаривается необходимость сооружения фундамента под каркасный гараж. Они предлагают соорудить площадку по следующему плану:

Выровнять площадку (с помощью слоя земли и песка),
Засыпать ее 5-10 см слоем гравия и щебня,
Вывести дренажные трубы,
Залить по контору опалубки все бетоном.

Но если Вы не хотите, чтобы через 3-5 лет в собранном своими руками гараже из сендвичных панелей не подмыло углы, то задумайтесь о заливке традиционного ленточного фундамента. Его можно легко сделать самостоятельно – нужно лишь придерживаться следующего плана:

1 этап — подготовка места под будущее сооружение.

Выбираете максимально ровную поверхность на территории участка. Делаете разметку осей по плану. После этого снимается верхний (черновой) слой земли и с помощью песка разравнивается площадка. Далее нужно выкопать траншею размером 50 на 60 см (глубина и ширина траншеи соответственно). Остается только засыпать выкопанное пространство песком мелкой фракции слоем в 20 см и хорошо его утрамбовать. Можно переходить к следующему этапу подготовки площадки для гаража из сип панелей своими руками.

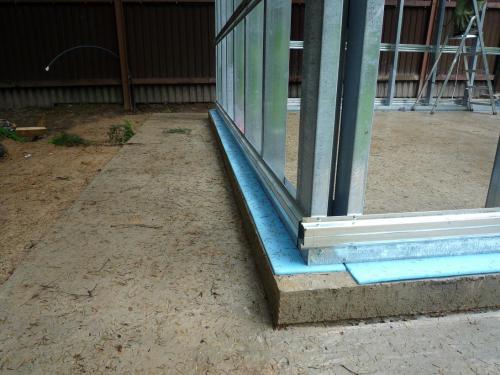

Соединение фундамента с каркасом

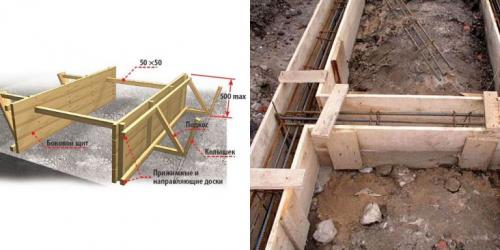

2 этап — установка опалубки.

Для опалубки Вам потребуется закупить 2-3 см нестроганую доску. Доски в 1 слой обкладываете во всю длину выкопанной траншеи с обеих из сторон. На дне закрепляете теми же досками рулон полиэтиленовой пленки. Она необходима для выполнения гидроизоляционных функций.По окончанию установки опалубки необходимо в соответствии с чертежи произвести раскладку и связку арматуры. Обвязку всех элементов друг с другом проводят при помощи мягкой проволоки или жгутов.

Совет! Если Вы хотите значительно сэкономить на строительстве гаража из сэндвич панелей своими руками, то вместо металлической арматуры можете использовать стеклопластиковую. Она обладает повышенными характеристиками прочности на растяжение и абсолютно не подвержена коррозии или гниению. По стоимости выходит в разы дешевле металла, а за счет малого веса нет необходимости тратиться на доставку и разгрузку.

3 этап — подготовка раствора для заливки бетонного основания.

Легче всего будет заказать машину с бетонной смесью маркой не меньше M100. Но так как мы решили строить гараж из сип панелей своими руками, то и бетон будем делать самостоятельно. Для этого возьмите металлический лист длинной 2 метра и шириной в районе 1 метра. На него добавьте исходные материалы исходя из соотношения – на одну лопату цемента нужно добавит две лопаты песка и мелкой щебенки.

Сначала всухую перемешиваем ингредиенты и начинаем понемногу добавлять в получающуюся смесь воду. Постоянно перемешивайте раствор до растворения всех материалов и доведения смеси до густой консистенции. Не уверены, что сможете хорошо перемешать? Приобретите в аренду бетономешалку и добавляйте все материалы прямо в нее.

4 этап — заливка бетоном армированной опалубки.

Аккуратно ровным слоем заливаете бетонным раствором траншею на всю глубину. Не забудьте по окончанию работ выровнять поверхность верхнего слоя и укрыть его сверху оставшимися досками. Через пару дней полейте фундамент водой – это обеспечит схватывание связующего и повышение прочности основания.

Каркас для сэндвич-панелей металлический. Основные виды несущих каркасов

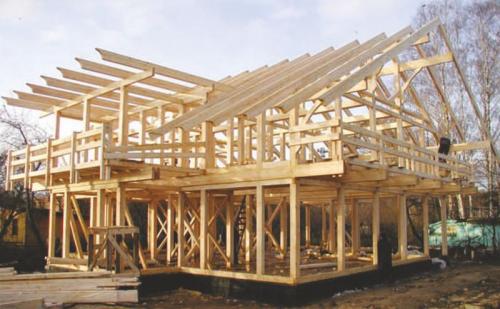

Каркас из деревянного бруса под обшивку стен и крыши

Деревянный каркас – наиболее дешевая по цене конструкция. Кроме того, именно с неё и начиналось развитие технологии крепления вентилируемых фасадов. Дерево абсолютно экологично и обладает невысокой теплопроводимостью. Сложностей в монтаже обычно не возникает – главное, делать всё строго по уровню, поскольку любое отклонение приведёт к перекосу сэндвич панелей.

Несмотря на всё это, в настоящее время дерево для крепления сэндвич панелей почти никто не использует. Обусловлено это тем, что такой профиль для панелей легко воспламеняется – современные технологии уже давно решили подобную проблему изобретением разнообразных синтетических материалов.

Также следует помнить, что дерево не защищено от воздействия насекомых и грызунов само по себе – для этого требуется применение дополнительных пропиток. Но даже с использованием подобных веществ абсолютная биологическая защита древесины пока невозможна – в основном ввиду того, что действие пропиток рано или поздно заканчивается.

Железобетонный каркас был и остаётся достаточно популярной технологией, ставшей уже настоящей классикой. Подобный каркас для сэндвич панелей применяется для быстровозводимых зданий, хотя металлический каркас в этом плане гораздо лучше.

Монолитный каркас из железобетона

Основные преимущества железобетона перед металлом – отсутствие необходимости в защите от коррозии и низкая теплопроводность, позволяющая сократить затраты на утепление. Про такие плюсы железобетона, как низкая стоимость, прочность, надёжность и долговечность и упоминать не стоит – они очевидны для всех. Крепление стеновых сэндвич панелей осуществляется аналогично их монтажу на металлокаркас – о последнем процессе мы еще упомянем ниже.

Чаще всего железобетон завозится на стройплощадки в готовом виде – именно благодаря этому скорость возведения построек возрастает. Для осуществления креплений в данном случае применяются не только саморезы, но и кляммеры.

Железобетонный каркас под сэндвич панели применяют не так часто, основная причина того – высокая масса подобной конструкции. Устанавливать такую можно только на укрепленные или более глубокие фундаменты. Часто гораздо более дешевым вариантом является применение более легкого каркаса.

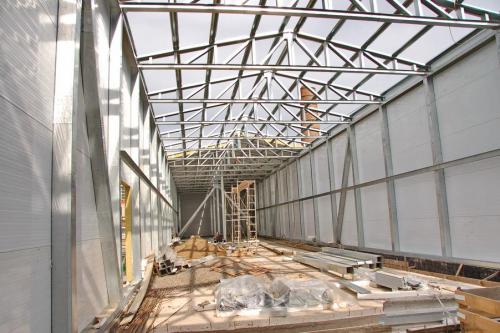

Металлический каркас для сэндвич панелей – самый дорогой из перечисленных каркасов. Но все же он будет дешевле, чем возведение укрепленного фундамента для последующей установки на него железобетонной конструкции.

Несущий каркас из металла

Упомянем сначала о недостатках, значимость которых опустим впоследствии:

требует защиты от коррозии – для этой цели применяется полимерная плёнка или лакокрасочные покрытия;
стоимость возведения такого каркаса в 2-3 раза больше, чем установка деревянного;
большая теплопроводность, требующая обязательного применения негорючего теплоизолятора. Почему именно негорючего – проблема тут заключается не в том, что в здании будет слишком холодно или жарко – достаточную теплоизоляцию обеспечат и сэндвич панели. Суть в том, что теплопроводный металл, нагреваясь из-за пожара, может легко передать тепло и инициировать новые очаги воспламенения. Также, под воздействием высоких температур, металл может резко потерять свои свойства, что крайне нежелательно для фасада. Несмотря на всё это, серьёзные последствия наступают только при пожарах очень высокой сложности, которые возникают крайне редко.

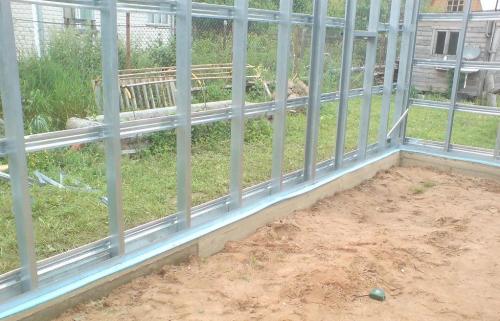

Металлическая обрешетка из металлопрофиля

К преимуществам данного профиля для сэндвич панелей можно отнести:

высокая скорость возведения – обычно на монтаж каркаса затрачивается около 1-2 недель. Обуславливается это тем, что элементы крепятся друг к другу с помощью саморезов. После этого, на установку самих сэндвич панелей или аналогичных отделок для фасада уходит не больше 30 дней;
металлокаркас – универсальное приспособление, которое применяется для многих навесных фасадов;
такой каркас никогда не даст усадки, а значит – облицовка никогда не покроется трещинами или деформациями;
металлокаркас очень прочен и долговечен;
металлический профиль идеален для дорогих построек, срок службы которых будет превышать 50 лет.

Каркас для сэндвич панелей технология. Установка сэндвич-панелей: пошаговая инструкция

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор. Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Особенности сэндвич панелей
- Плюсы и минусы
- Разновидности сэндвич панелей
- Советы по выбору
О правилах перевозки и разгрузки
Монтаж сэндвич панелей
- Предварительная подготовка сэндвич панелей
- Особенности монтажа сэндвич панелей
- Фасонные элементы
- Сэндвич панели и готовые объекты: фото

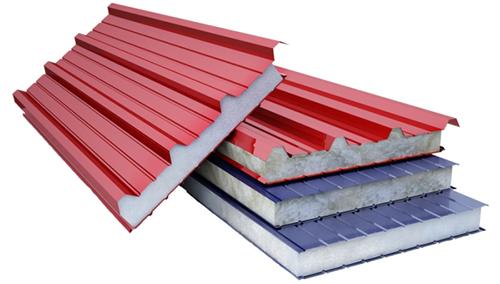

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.
