Направляющие для пластиковых окон. Какие бывают виды цапф на пластиковых окнах?

07.10.2021 в 22:53

Направляющие для пластиковых окон. Какие бывают виды цапф на пластиковых окнах?

Герметичность примыкания створокобеспечивается за счёт качества уплотнительной ленты, а также усилия прижима подвижной части конструкции к стационарной раме.

Уплотнениев притворе достигается за счёт поворота ручки, которая приводит в движение цапфы для пластиковых окон, обеспечивающие надёжную блокировку элемента.

оконной конструкции. При повороте ручки, ригель в замке окна проворачивается, что приводит в действие рычаг с планкой, установленной на торцевой поверхности створки.

Планка скользит по вертикали вверх или вниз, а на её наружной плоскости закреплены цилиндрические стальные детали – цапфы, которые заходят за прижимную планку, установленную на неподвижной раме светопрозрачной конструкции. Таким образом, при повороте ручки, оконная створка надёжно блокируется.

В зависимости от категории окна, конструктивных особенностей, механизма закрывания и наличия дополнительных функций, существует несколько видов цапф. Каждая фурнитурная деталь подробно описывается ниже.

Данная категория цапф относится к стандартным окнам эконом-класса, к которым не предъявляется повышенных эксплуатационных требований. Стандартные цапфы подразделяются на следующие виды:

  • . Данная маркировка ставится при подвижном запирающем элементе, положение которого можно менять, в зависимости от времени года. Поворот отвёртки или внутреннего шестигранника, в зависимости от производителя, позволяет выставить силу прижима створки.
  • . Имеет ту же конструкцию, что и R, но отличается фиксированным положением, без возможности поворота вокруг центральной оси. Корректировка уплотнения осуществляется также с помощью ключа или отвёртки.
  • . Более совершенная и удобная конструкция, в которой плотность прилегания регулируется пальцами рук, так как на торцевой части цапфы установлена поворотная мини-рукоятка.
  • . Наиболее часто используемая в типовых окнах цапфа. Регулируется классическим способом – путём поворота винта. Средний диапазон корректировки положения – в пределах 1 мм.
  • . Одна из наиболее надёжных стандартных цапф. Регулируется путём поворота протяжённой или укороченной части поперечного сечения. Средняя амплитуда прижима – до 1,5 мм. При закрывании обеспечивает максимально эффективное уплотнение в притворе.

Установочный профиль для пластиковых окон. Свойства, функции и размеры подставочного профиля


Установочный профиль для пластиковых окон. Свойства, функции и размеры подставочного профиля

Подставочный или базовый профиль – это специальный пластиковый профиль, который крепится к нижнему торцу пластикового окна. Обычно он изготовлен из более темного пластика, чем пластик для окон и при окончательной отделке, установки подоконников и водоотливов не виден.

Установочный профиль для пластиковых окон. Свойства, функции и размеры подставочного профиля

Подставочный профиль, вид сбоку

Для чего нужен.

Прежде всего, он облегчает  транспортировку пластикового окна . При доставке нижняя часть рамы часто соприкасается с поверхностью земли и он предотвращает деформацию и повреждение оконной рамы. В подъездах много квартирный домов достаточно длинные холлы и коридоры с узкими поворотами, по которым иногда приходится тащить конструкции буквально волоком. Особенно это заметно в домах, где отсутствует лифт и надо поднимать изделия по лестнице на высокий этаж.

К подставочному профилю крепятся  с одной стороны подоконник, а с другой стороны – отлив . Это избавляет от необходимости делать дополнительные отверстия в раме, что может привести к попаданию воды внутрь и привести к деформации и даже трещинам. Знайте: по правильной технологии монтажа окон   категорически запрещено сверлить пластиковую раму  – это может привести к тому, что она просто лопнет.

Подставочный обеспечивает дополнительную  теплоизоляцию монтажного шва . Дополнительные слои монтажной пены, которые находятся под подоконником и водоотливом обеспечивают лучшее сохранение тепла.

Профиль помогает лучше  выставить изделие по уровню,  что просто необходимо для правильной работы фурнитуры и процессам открывания и закрывания створок. Если конструкция стоит криво, то она не будет работать правильно и весь дорогостоящий процесс замены будет проведен зря.

Размеры.

Размеры колеблются в зависимости от производителя. У КБЕ одна ширина и высота, у Рехау другая, у других производителей третья.

Длина соответствует длине рамного и составляет 6 метров. Ширина составляет от 2 до 4 см в зависимости от производителя, высота 2-3 см.

Требования

  • Толщина стенок данного изделия должна быть не менее 2 мм для достаточной теплоизоляции.
  • Он должен быть обязательно  многокамерным , их должно быть не менее двух.

Подставочный вставляется в специальный паз на нижней части изделия, но, кроме того, он должен быть на ней закреплен, либо с помощью саморезов, либо специальным зажимом. В противном случае во время транспортировки он просто потеряется (так происходит почти всегда) и выставить пластиковые конструкции будет сложно выставить правильно, к тому же придется крепить подоконник и отлив к раме, что совершенно недопустимо.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.

Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.

При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно.
1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

2) Для удобства можно разложить всю фурнитуру на столе согласно шаблону.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

3) Начать установку лучше всего с левого нижнего угла. Там будет находиться угловой переключатель. Оставляем его в специально предусмотренный паз.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

4) Горизонтальный средний запор устанавливается по тому же принципу.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

5) Аналогично нижнему переключателю вставляется и верхний. Он будет вмонтирован в правый угол створки.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

6) Затем нам понадобиться главный запор. Он прикладывается между двумя угловыми регуляторами.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

Сделайте отметки фломастером в тех местах, где соединяются уголки и главный запор. Длина главного запора делается с запасоми вы должны подогнать его размер уже в процессе установки.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

7) Главный запор снимается с профиля. Теперь нам потребуются заглушки-прижимы. Это небольшие отрезки металла с несколькими углублениями (вы можете увидеть их на фото). Вам необходимо приложить край заглушки к заранее сделанной отметке, так, чтобы сама заглушка находилась ближе к середине. С другого края заглушки делается вторая отметка. Так нужно сделать с обеих сторон главного запора.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

8) Теперь необходима ножовка и навыки её использования. Края запора нужно отсверлить по отметкам.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

9) Только после этого запор можно закрепить на свое законное место, а в тех местах, где останется виден профиль, закрепляются ранее упомянутые заглушки.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

10) Устанавливается правый верхний переключатель. Затем нужно установить второй главный регулятор с правой стороны, по тому же принципу что первый. То есть, делаются отметки сначала относительно уголков, затем прикладываются заглушки, напильником отрезается лишнее. Регулятор вставляется на место, а его края закрываются заглушками.

11) Далее нам потребуется шаблон для определения рекомендуемого диаметра сверла.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

12) По шаблону сверлим отверстия для нижней петли на створке. Обращайте внимание на рекомендованную длину саморезов. Она также указана в шаблоне. Для закрепления петли используются более длинные саморезы.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

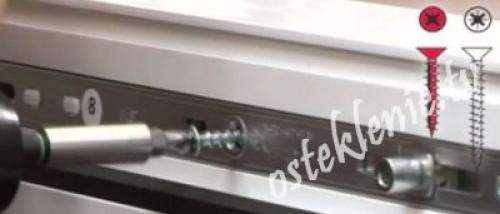

13) А теперь пригодятся и коротки саморезы. Они вкручиваются по всему периметру створки в отверстия предусмотренные производители.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

В крайнее отверстие ножниц саморез не закручивают.
