Пластиковые заглушки для металлических труб. Конструктивные особенности заглушек для труб
Различаются и виды конструкций фасонных деталей для изоляции. Всего можно выделить четыре главных разновидностей конструкций:

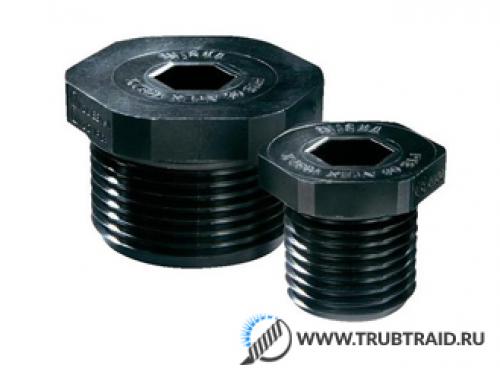

- Заглушки с наличием резьбы. На трубу такие детали надеваются при помощи нарезанной резьбы на фитинге и на самом профиле. Фасонные детали с резьбой чаще всего встречаются металлические, но некоторые производители выпускают и пластиковые резьбовые детали. Подойдут только для профилей с круглым сечением.
- Пневматические элементы. Фиксируются в трубе с помощью насоса. Когда в фитинг закачивается воздух, он увеличивается в размерах, а его форма полностью совпадает с полостью трубы.
- Эллиптические детали. Такие заглушки производятся только из металла, для их установки нужен сварочный аппарат. Их основное предназначение – постоянная фиксация на канализационной трубе, но их монтаж возможен и на опорные столбы круглого сечения.
- Фланцевые элементы. Металлические или резиновые фитинги, устанавливается с помощью болтов или заклепок. Для выполнения соединения предназначены отверстия, расположенные по периметру фитинга.

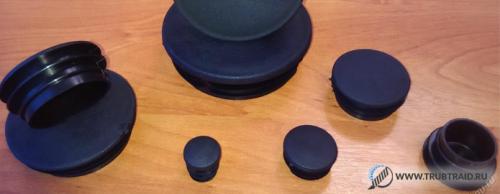

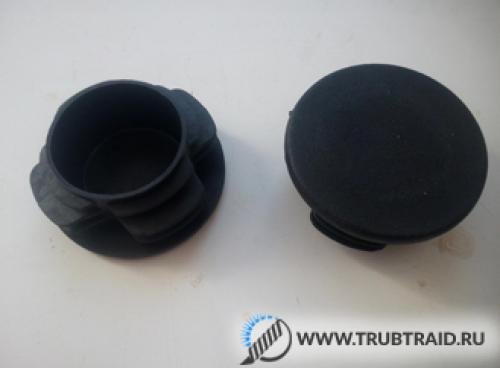

Для профильных труб годятся только торцевые заглушки, которые либо вставляются внутрь трубы, либо надеваются сверху, как колпачок
Помимо этих разновидностей, выпускаются также транспортировочные заглушки, которые предназначены для сохранения качеств труб во время перевозки. Другой вид деталей — торцевые заглушки — изготавливаются преимущественно из резины или гибкого пластика для временного использования.
Пластиковые трубы для водопровода и комплектующие. Особенности пластиковых труб для водопровода
Пластиковые водопроводные трубы
Современная промышленность производит большое количество различных труб из полиэтилена, ПВХ, полипропилена, которые обычно называют пластиковыми. Они используются для устройства многих инженерных систем, в том числе и для водопровода.
Основные характеристики и преимущества:
- Пластик – легкий материал, поэтому изделия из него получаются в несколько раз легче аналогичных металлических и при монтаже не оказывают дополнительной нагрузки на другие конструкции.
- При правильном подключении и обслуживании водопроводные и канализационные системы имеют длительный срок эксплуатации – до 50 лет.
- Пластмассовые изделия не подвержены коррозии и ржавчине, на них не возникает никаких отложений, что значительно повышает качество поступающей по ним воды.
- Это экологически чистый материал, который не выделяет вредных веществ в почву и в воду.
- Самостоятельный монтаж не вызывает особых затруднений и под силу даже неспециалисту.
- Трубопровод из пластика хорошо выдерживает как низкие, так и высокие температуры, а также резкие температурные скачки.
- Широкий ассортимент позволяет подобрать пластиковые трубы для водопровода, подходящие по качеству, размеру и цене.
Основное различие конструкций заключается в материале, из которого они изготовлены. Существует несколько видов:
- Из ПВХ (поливинилхлорида) – одни из первых пластиковых труб, получившие применение в промышленности и быту.
- Из полипропилена – легкие и прочные изделия.
- Из полиэтилена – изготовлены из материала с очень высокой эластичностью.
- Из сшитого полиэтилена – производятся под высоким давлением, что увеличивает прочность.
- Из металлопластика – изготавливаются из сшитого полиэтилена с дополнительным внутренним слоем из фольги.
Все виды успешно используются при прокладке водопроводных и канализационных систем.
Заглушка для профильной трубы. Назначение и функциональные особенности

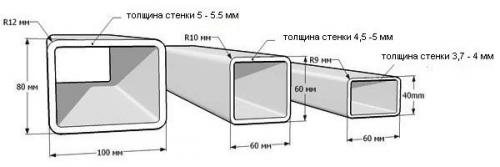

Профильные трубы нашли применение во многих областях ремонтно-строительных работ. Их используют для создания несущих конструкций зданий, каркасов мебели, карнизов и навесов, перил и изгородей. Размеры и толщина стенок профильных труб значительно варьируются.
Сложно сравнить между собой каркас спортивного комплекса и декоративные перила, хотя выполнены обе конструкции могут быть из профильных труб.
У таких труб есть одна общая характеристика — они полые внутри. Отсюда возникает необходимость защищать их слепые концы.
Это интересно! Профильные трубы изготавливаются и обычных круглых труб, которые проходят через специальную формовочную машину, где они становятся квадратными или прямоугольными. Секрет этих труб в их высокой устойчивости к механическим нагрузкам.
Профильные трубы чаще всего изготавливаются из металлов. Преимущественно из стали или алюминия. У всех металлов есть одно неприятное свойство — подверженность коррозии. Если внутрь трубы попадет вода или пыль, она со временем потеряет свою устойчивость и просто разрушится.
Особенно важно это учитывать при установке конструкций из таких труб вне помещений, например, в виде забора. Для того, чтобы они прослужили дольше на все их свободные концы крепят заглушки (фитинги). Они как колпачки надежно защищают трубу и делают её герметичной.
Еще одна функция применения фитингов — смягчение острых краев трубы. Это необходимо при создании мебели, особенно, если та стоит на полу. Для примера можно вспомнить обычную школьную парту.
Ее ножки — это профильные трубы, сверху к ним крепится столешница, а снизу — заглушки для каждой ножки. Такие заглушки помогают спасти линолеум от царапающих его ножек. Иногда на мебель заглушки устанавливаются в качестве декоративного изделия.
При перевозке труб также используют фитинги, для того чтобы во время транспортировки изделий в них не попали посторонние вещества. Особенно важно это при перевозке в открытом кузове. Попавшая внутрь труб дорожная пыль может значительно сократить их срок эксплуатации.
Заглушки для труб. Заглушка для трубы круглая стальная и пластиковая — виды и ГОСТы, глухой фланец
1. Общая информация
Заглушка для труб круглого сечения относится к необходимым элементам запорной арматуры , которая используется временно или же постоянно в целях герметизации концевых отверстий трубопроводов бытового или промышленного назначения.
1.1 Применение
Пробки являются неотъемлемой частью коллекторных фитингов . Применение металлических и пластиковых заглушек для труб , как и других деталей, регламентирует гост, соответственно которого определяются конкретные требования к их изготовлению и эксплуатации.
Например, одни детали применяются в инертных средах, другие – при продувках конструкций, третьи – в гидроиспытательных условиях. Поэтому, сам вопрос выбора изделий – очень важен, поскольку нужно, прежде всего, определиться со сферой их использования.
Чаще всего их производят из пластика, металла, резины.
Пробки используют:
- при герметизации концевых трубных отверстий водопроводов , систем отопления , магистральных газопроводов, канализационных систем и других трубопроводов;
- во время проведения ремонтных работ;
- в случаях, когда необходимо полностью перекрыть магистраль;
- при производстве сосудов, котлов, аппаратов, работа которых зависит от наличия давления;
- для обеспечения безопасной транспортировки труб и др.
Кроме того, без заглушек для труб круглого и профильного сечения нельзя обойтись в мебельной промышленности. Школьные стулья и парты, столы, мягкая и металлическая мебель, алюминиевые конструкции из профиля – вот далеко не полный перечень использования пластиковых, резиновых, металлических пробок для круглых стояков.
1.2 Выбор
Чтобы правильно осуществить выбор пробок, необходимо определиться с:
- видом фитинга;
- подбором материала, из которого изготавливается пробка;
- условиями и местом применения изделий.
Случается, что выбрать необходимый фитинг может только профессионал, поскольку именно он знает все особенности сфер применения заглушек.
Существуют целые компании, занимающиеся подбором необходимых продуктов, которые на 100% гарантируют безупречную эксплуатацию, с учетом особенностей рабочих сред, их температурных, а также других показателей.
2. Заглушка для металлических труб
Чтобы защитить различные металлические конструкции пользуются металлическими пробками. Например, чтобы обезопасить столбы под забор из металлических стояков круглого сечения от попадания вовнутрь влаги, верхнюю часть коллектора закрывают круглой наружной заглушкой. Благодаря этому, обеспечивается полная защита от коррозии.
Плюс к этому, ограждения, калитки, заборы приобретают не только эстетический вид, но также исправляют огрехи строителей в плане неровной обрезки столбов.
2.1 Виды
Виды изделий определяются формой и способом крепления.
В связи с этим, металлические пробки для труб бывают:
- эллиптическими;
- фланцевыми;
- поворотными;
- быстросъемными;
- сферическими;
- межфланцевыми и другими.
Чаще других, наверно, для надежной герметизации используют плоские сварные металлические пробки. Требования к изготовлению и условиям эксплуатации приварных стальных эллиптических (сферических) бесшовных заглушек определены ГОСТ 17379-83 .
Их штампуют с листов стали конкретной толщины, для изготовления которых используют качественную конструкционную углеродистую сталь. С их помощью можно осуществить временную или постоянную герметизацию концевых отверстий на магистралях. Ими пользуются во время проведения монтажных работ по установке отопительных, водо- и газоснабжающих и иных конструкций.
Кроме того, существуют металлические заглушки на стояк с внутренней и с наружной резьбой. Резьбовые металлические пробки для коллекторов отличаются надежностью крепления и обеспечением полной герметичности.
2.2 «Глухой фланец»

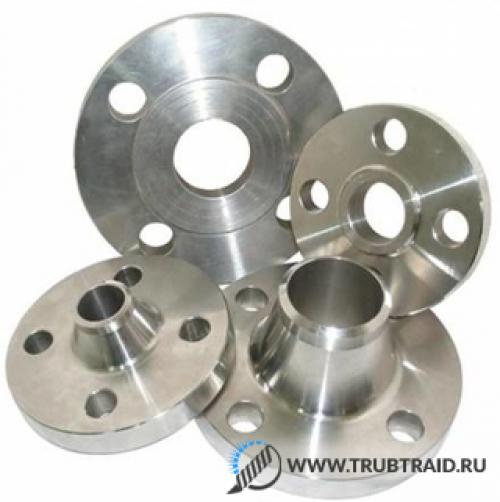

Чтобы герметично закрыть концевые отверстия в 100 мм стояках, используют такую очень важную технологическую деталь трубопроводной системы, как стальной глухой плоский фланец Ду 100 Ру 10.
Глухие стальные фланцы , в сущности, – это те же самые трубопроводные заглушки, с помощью которых можно полностью перекрыть магистраль или отдельные ее элементы.
Для их изготовления используют углеродистую, легированную, нержавеющую сталь.
Название «глухих» фланцы получили благодаря тому, что они полностью «отсекают» магистральную ветку, что содействует полному перекрытию движущейся рабочей среды.
Глухой фланец из стали имеет форму плоского диска (без центрального отверстия) с наличием кольцевой опорной поверхности и определенного диаметра отверстий под шпильки или болты, с помощью которых деталь надежно закрепляется на трубопроводе.
Как все фитинги, глухой стальной фланец определяется ГОСТом. В частности, в ГОСТе 12820 80 прописаны все требования к изготовлению, а также эксплуатации фланцев данного типа.
Главным преимуществом такого соединительного элемента является простота монтажа, возможность легкого демонтажа, в случае необходимости.
2.3 Заглушки на профильные трубы
В последние годы все чаще используются профильные трубы . Ими заинтересовались:
