Электропривод на задвижку. Задвижка с электроприводом, сферы применения, преимущества и принцип действия

30.10.2021 в 17:24

Электропривод на задвижку. Задвижка с электроприводом, сферы применения, преимущества и принцип действия

Электропривод на задвижку. Задвижка с электроприводом, сферы применения, преимущества и принцип действия

При модернизации действующих и строительстве новых промышленных объектов всё чаще находят применение задвижки с электроприводом. Данная разновидность запорной трубопроводной арматуры обладает рядом эксплуатационных преимуществ по сравнению с механическими задвижками, которые приводятся в движение вручную, а в некоторых случаях и вовсе является незаменимой.

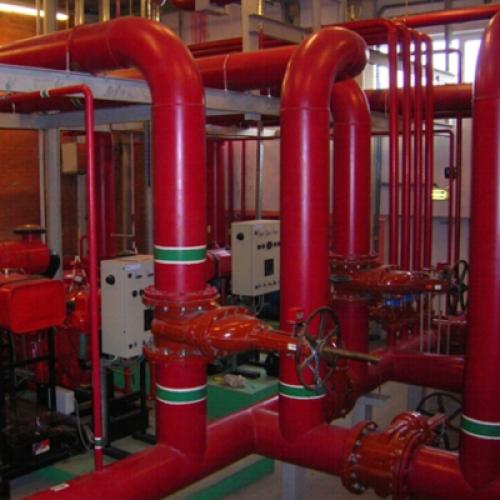

Электропривод на задвижку. Задвижка с электроприводом, сферы применения, преимущества и принцип действия 01

22858

Особенности применения

Задвижки в системе противопожарного водопровода

Устройство и принцип действия задвижки с электроприводом

Основными элементами приводного механизма, который соединяется со штоком задвижки посредством специальной втулки, являются электродвигатель и редуктор. В зависимости от поступающих управляющих сигналов двигатель через передаточный механизм воздействует на шток, перемещая затвор в положение «открыто» или «закрыто», а также останавливая его в промежуточном положении, если таковое допустимо при срабатывании защитных устройств.

Современные электроприводы оснащаются концевыми выключателями и муфтой ограничения крутящего момента, которые отключают электродвигатель соответственно при достижении задвижкой крайних положений или превышении установленного значения усилия, прилагаемого для вращения штока. Возможность ограничения крутящего момента позволяет предотвратить повреждение арматуры и привода в случае его заклинивания или невозможности закрытия затвора из-за попадания в арматуру постороннего предмета.

Местное управление электроприводом может осуществляться при помощи блока, устанавливаемого непосредственно на нем или выносного. В случае отключения электропитания или неисправности управление электроприводной задвижкой осуществляется при помощи маховика ручного дублера.

Преимущества задвижки с электроприводом

Главным преимуществом использования задвижки с электроприводом является возможность дистанционного управления её работой и автоматизации технологического процесса, в котором применяется данное оборудование. Несмотря на то, что стоимость электроприводной арматуры несколько выше, чем с ручным приводом, в ходе эксплуатации дополнительные расходы полностью окупаются в первую очередь за счет более простого обслуживания и более быстрой и точной работы механизма. Их применение позволяет быстрее реагировать на нештатные ситуации и тем самым предотвратить дополнительные потери.

Основные достоинства электроприводной задвижки:

  • снижение гидравлических потерь;
  • быстрое открытие и закрытие трубопроводов большого диаметра;
  • удобное управление и обслуживание;
  • возможность использования в сложных условиях и труднодоступных местах.

Области применения задвижки с электроприводом

В настоящее время задвижки с электроприводом активно внедряются в различных сферах, в том числе:

  • в жилищно-коммунальном хозяйстве – в системах водоснабжения, водоотведения, отопления, вентиляции;
  • в нефтяной и нефтехимической промышленности – на трубопроводах для транспортировки нефтепродуктов;
  • на производственных предприятиях – для регулирования расхода жидких и газообразных сред;
  • на общественных объектах – в системах пожаротушения.
Применение электроприводных задвижек обосновано в тех случаях, когда арматура размещается в труднодоступном месте или из-за большого диаметра трубопровода либо сильного давления среды перемещение запорного органа вручную осложнено. На полностью автоматизированных объектах и производствах допустимо использование исключительно запорной арматуры с электрическим приводом.

© 2021 ТПФ ООО "Мастерпром", все права защищены.

Редуктор для ворот с эл приводом. Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

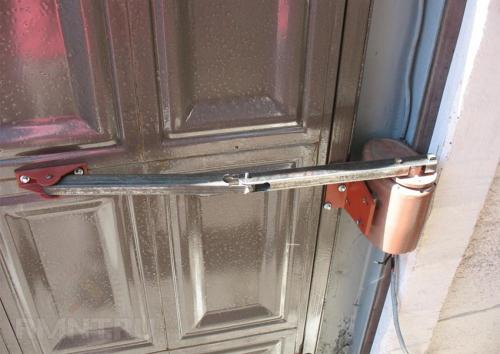

Электропривод на задвижку. Задвижка с электроприводом, сферы применения, преимущества и принцип действия 02

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

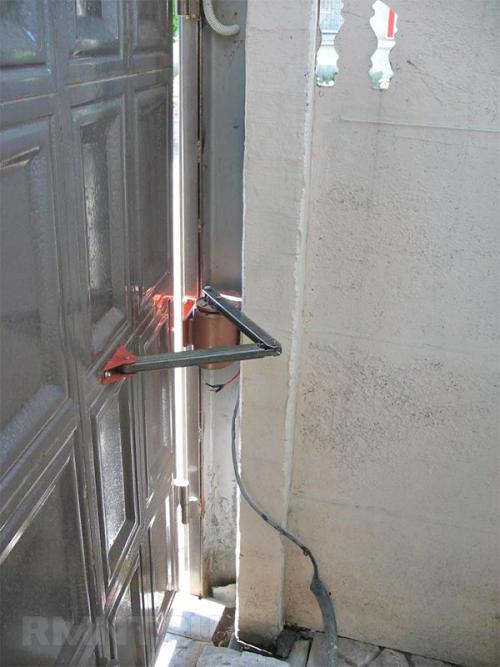

Электропривод на задвижку. Задвижка с электроприводом, сферы применения, преимущества и принцип действия 03

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

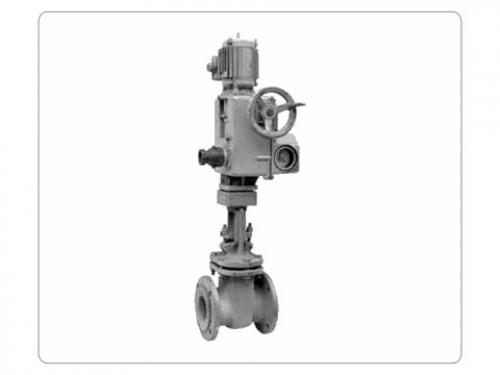

Электропривод на задвижку 30с941нж. 30нж941нж с электроприводом

Электропривод на задвижку 30с941нж. 30нж941нж с электроприводомЗадвижка клиновая 30нж941нж с электроприводом имеет хорошую пропускную способность и менее чувствительны к загрязнению среды. Клиновая задвижка  30нж941нж с электроприводом это стальная промышленная задвижка которая используется для перекрытия потоков сред внутри трубопроводов, в качестве запорной арматуры на магистралях промышленного назначения с жидкими и газообразными средами. Использование задвижек 30нж941нж в качестве регулирующих не допускается. Применяемые материалы коррозиестойкие.

Цена на 30нж941нж самая низкая, так как наше предприятие является производителем запорной арматуры. Если Вы хотите купить 30нж941нж клиновую задвижку с электроприводом, звоните на наш трубопроводный завод ПТЗ. Производство клиновой задвижки осуществляется только из высококачественного сырья с соблюдением всех ГОСТов и Ваших требований, если они не противоречат безопасности эксплуатации системы. Мы открыты к взаимовыгодному сотрудничеству.

Оперативно отгружаем задвижки клиновые 30нж941нж с электроприводом, в города: Ноябрьск, Тарко-Сале, Пуровский, Екатеринбург, Тюмень, Томск, Лянтор, Губкинский, Пермь, Уфа, Нефтеюганск, Нефтекамск, Урай, Пыть-Ях, Мегион, Новый Уренгой, Надым, Салехард, Нижневартовск, Излучинск, Радужный, Казань, Ханты-Мансийск, Советский, Нягань, Когалым, Муравленко и в другие города РФ, а так же, в ближнее зарубежье.

30нж941нж технические характеристики

  • обозначение: 30нж941нж
  • тип: задвижка клиновая с электроприводом
  • материал корпус, крышка — 12Х18Н9 12Х18Н9ТЛ
  • рабочая среда:  пар, вода, нефтепродукты, масла, агрессивные и технические жидкости нейтральные по своему воздействию к материалам корпуса и уплотнительных колец
  • условный диаметр: Ду50, Ду80, Ду100, Ду125, Ду150, Ду200 Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200
  • задвижка клиновая 30нж941нж ду50, 30нж941нж ду80, 30нж941нж ду100, 30нж941нж ду125, 30нж941нж ду150, 30нж941нж ду200, 30нж941нж ду250, 30нж941нж ду300, 30нж941нж ду350, 30нж941нж ду400, 30нж941нж ду500, 30нж941нж ду600, 30нж941нж ду700, 30нж941нж ду800, 30нж941нж ду1000, 30нж941нж ду1200
  • давление номинальное PN, МПа (кгс/см²): 1,6 МПа (16 кгс/см²)
  • герметичность затвора по ГОСТ Р 54808-2011: класс А, B, C
  • температура рабочей среды: от -60 ºC до 565 ºC
  • рабочее положение на трубопроводе: приводом вверх, допускается отклонение до 90°в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до 30° в любую сторону
  • управление задвижк ой: электропривод
  • направление среды: с любой стороны магистральных фланцев
  • присоединение к трубопроводу: фланцевое по ГОСТ 54432-2011
  • климатическое исполнение: У, ХЛ, УХЛ по ГОСТ 15150-69
  • 30нж941нж производитель ПТЗ — Пермский трубопроводный завод

Клиновая задвижка 30нж941нж перед продажей и поступлением на складское хранение проходит выходной контроль на работоспособность и герметичность. Документальное подтверждение качества — паспорт 30нж941нж и сертификат задвижки клиновой . Высокое качество задвижки клиновой обеспечивается точным соблюдением технологий производства.

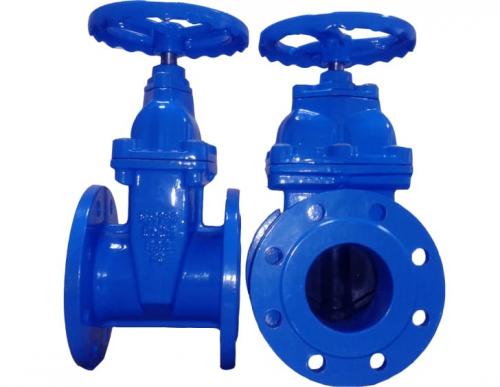

Электропривод на задвижку диаметр 600 мм гост 34287-2019. Купить задвижки Ду600 в Украине

Электропривод на задвижку диаметр 600 мм гост 34287-2019. Купить задвижки Ду600 в Украине

У Систем Качества можете купить задвижки ДУ-600 Ру2,5, Ру4, Ру6, Ру10, Ру16, Ру25, Ру40, Ру63 чугунные, клиновые стальные, нержавеющие, металлические, фланцевые, судовые клинкетные, приварные, газовые, шиберные, баттерфляй с ручным управлением или управлением электроприводом. Подберем задвижки ДУ600 для воды, пара, газа, нефтепроводов (нефтяная), насоса, паропровода, водопровода, отопительную, канализационную, пожарную (для пожаротушения), тепловую и паровую для магистралей теплосетей. Всегда на складе отечественные задвижки ДУ-600 мм с хранения и производства заводов Китая, Украины, ремкомплекты и детали. Все оборудование и узлы проходят испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ 33257-2015. В комплекте поставки: запорная задвижка Dn 600, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт, устраним неисправности и дефекты, проведем ревизию и притирку арматуры с хранения (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия на задвижки ДУ 600 мм 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена

Цена задвижки Ду600 зависит от фигуры, давления РУ, класса герметичности затвора и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости чугунной или стальной задвижки Dn600 — обратитесь к менеджеру или отправьте запрос на почту.

Видео колонка управления задвижкой с электроприводом. Руководство по монтажу.
