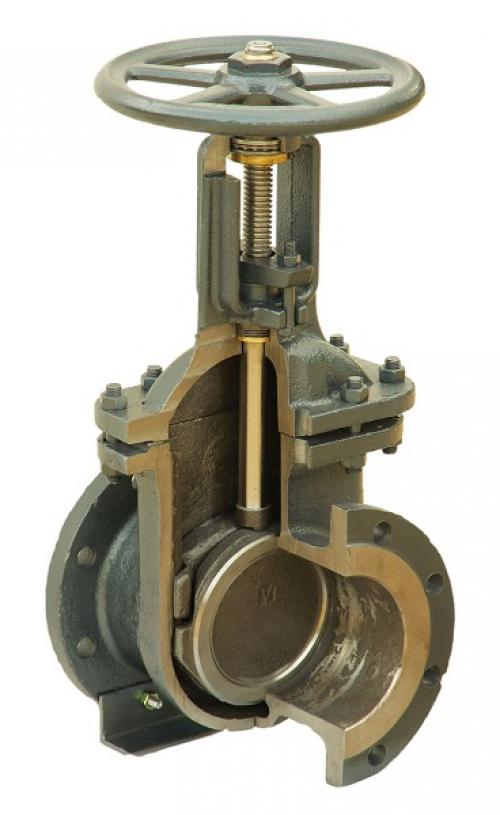

Задвижка в разрезе с описанием. Разновидности клиновых задвижек

Задвижка в разрезе с описанием. Разновидности клиновых задвижек

В зависимости от особенности конструкции задвижки и компоновки, выделяют разные типы запорной арматуры.

• Шиберная – иначе называется ножевой . Запирающее устройство представляет собой плоскую пластину между двух фланцев. Применимо для сред с наполнением и примесями (например, канализационных стоков). При этом герметичное отсечение потока не обеспечивается, но при изготовлении шибера в виде ножа допустимо измельчение примесей в рабочей среде.
• Задвижка параллельная с выдвижным шпинделем – разновидность клиновой. Между двумя седлами вклинивается не одна деталь, а две – плоские диски, разжимаемые малым клином. Благодаря плотному прилеганию к уплотнителям седел, соединение становится герметичным.
• Клиновая – принцип работы тот же, что и у параллельной, но к седлам прижимается единая деталь – обрезиненный клин.
• Шланговые – этот механизм условно относится к задвижкам, поскольку в нем нет седел. Металлические детали конструкции изолированы от рабочей среды шлангом из специально резины. Для перекрытия потока шланг пережимается штоком (шпинделем).

По материалу корпуса задвижки разделяют на:

• чугунная – литые;
• стальные (25-Л2, Ст3, 12Х18Н9ТЛ) – литые и штампосварные (сварка заготовок, изготовленных из листа путем штамповки);
• алюминиевые (сплавы на основе алюминия) – литые.

Кроме перечисленных металлов для уплотнительных колец применяется фторопласт, латунь, уплотнения клина и шланг в шланговых задвижках изготавливают из специальной резины. Свойства резины подбираются соответственно рабочим условиям трубопровода. Задвижка клиновая латунная – вариант для слабо нагруженных коммуникаций.

По типу управления:

• при помощи электрического привода , пневмо- или гидропривода;
• ручное – для вращения штока применяется маховик (штурвал).

Как уже говорилось, при ручном управлении возможно два варианта движения рабочего органа – вверх-вниз (шток), вверх-вниз с вращением (шпиндель). При этом клин (диски, шибер) закреплены на шпинделе так, чтобы осуществлять только поступательное движение. В автоматизированных устройствах обеспечение вращения не рационально, поэтому используется конструкция со штоком.

Типы задвижек и их устройство. Как работает задвижка: устройство и принцип действия

Задвижки – очень популярный и распространенный тип запорной арматуры. Благодаря своей надежности и простой конструкции они востребованы на транспортных и технологических трубопроводах с самыми разнообразными рабочими средами. В зависимости от конструктивного и материального исполнения, задвижки могут использоваться в системах с рабочими давлениями до 25 МПа и температурами до +565 °С. Далее описана конструкция и принцип работы задвижек, приведена их классификация, а также отмечены особенности разных модификаций данной арматуры.

Из чего состоит задвижка?

Главные конструктивные элементы арматуры:

• корпус;
• крышка;
• затвор;
• резьбовая пара (шпиндель и гайка);
• сальниковое уплотнение;
• маховик (или другой управляющий элемент).

Устройство задвижки очень простое. Ее основу составляют корпус и крышка – именно они образуют полость, по которой движется рабочая среда. В полости арматуры находится затвор и (у части задвижек) механизм, обеспечивающий его передвижение, – резьбовая пара. Запирающий элемент движется перпендикулярно оси потока: опускаясь, он перекрывает просвет трубы, а поднимаясь, открывает. Механизм передвижения максимально простой – при вращении маховика вращается шток (шпиндель), который связан с запирающим элементом напрямую или через гайку. Вращательные движения маховика преобразуются в поступательные движения затвора.

Для герметичного перекрывания потока в корпусе задвижки обычно предусмотрены седла с уплотнительными поверхностями. Когда затвор опускается, он плотно примыкает к седлам, не позволяя среде проходить через полость задвижки. У корпуса также есть два конца для присоединения к патрубкам трубопровода. Они могут быть оснащены фланцами, резьбой или фаской для приварки. В месте выхода штока наружу находится сальник, который предотвращает утечку среды из задвижки.

Маховик – самый простой и распространенный орган управления задвижкой. На трубопроводах больших диаметров, где для перемещения затвора необходимо серьезное усилие, используются дополнительные устройства – механические редукторы, электро-, гидро- и пневмоприводы.

Для изготовления корпусных деталей задвижек чаще всего используется:

• чугун;
• сталь (легированная или нержавеющая).

Затвор, как правило, изготавливают из стали, которая лучше переносит работу в потоке среды. От материального исполнения арматуры зависит возможность ее применения с различными средами – неагрессивными или агрессивными, холодными или перегретыми. При этом задвижки (за редкими исключениями) используются только для полного перекрывания трубопровода и не подходят для регулировки потока. Если затвор оставить в полуоткрытом положении, он деформируется под давлением среды, что приведет к заклиниванию арматуры.

Типы задвижек

Общий принцип работы задвижек сходный – затвор, отсекающий поток среды, движется перпендикулярно этому потоку. Но существует несколько типов арматуры, которые отличаются конструкцией запирающего элемента и расположением резьбовой пары. Различают такие типы задвижек:

1. Клиновые (с жестким, двухдисковым или упругим клином).
2. Параллельные.
3. Шиберные.
4. Шланговые.

В зависимости от расположения ходового узла задвижки подразделяют на два типа:

• с выдвижным шпинделем;
• с невыдвижным шпинделем.

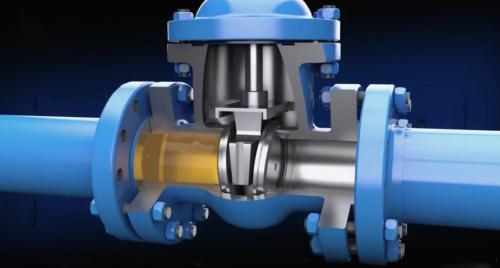

Устройство клиновых задвижек

В такой арматуре затвором выступает клин, а седла в корпусе расположены под углом. При закрывании задвижки клин опускается в пространство между седлами и плотно прилегает к ним, обеспечивая высокую герметичность перекрывания. Клин может иметь разную конструкцию:

1. Жесткий клин – металлическая пластина, сужающаяся книзу. Для надежного и герметичного перекрывания потока при изготовлении задвижки жесткий клин очень точно подгоняют под форму седел. Такой затвор очень прочный, но из-за своей жесткости может заклинивать при колебаниях температуры или давления среды. Кроме того, уплотнительные поверхности здесь довольно быстро изнашиваются.
2. Двухдисковый клин представляет собой более сложное устройство – он состоит из двух плоских дисков. Диски жестко скреплены между собой под тем же углом, под которым расположены седла в корпусе. В таких задвижках нет необходимости в идеальной подгонке клина под седла, так как элементы затвора способны частично «самоустанавливаться» во время его опускания. Эта особенность обеспечивает и повышенную герметичность перекрывания. Также задвижки с двухдисковым клином меньше подвержены заклиниванию и износу уплотнительных поверхностей.
3. Упругий клин состоит из дисков, скрепленных не жестко, а посредством упругого элемента. У такого затвора более простая конструкция, чем у двухдискового, но и возможности «самоустановки» меньше. При этом упругий клин также прощает некоторые погрешности при подгонке седел, он проще в изготовлении, чем жесткий затвор.

Устройство задвижки. Водопроводные задвижки: классификация, устройство и их виды

Водопроводная задвижка – это элемент, относящийся к запорной арматуре, и предназначенный для полного перекрытия потока рабочей среды в трубе. Основная подвижная деталь – затвор, расположенный перпендикулярно оси потока.

Конструкция данного приспособления позволяет использовать ее не только для остановки воды, но и для перекрытия потока сжатого воздуха, жидких углеводородов и так далее.

Кроме того, широкое распространение некоторых типов данных устройств (например, секущие задвижки) получили в нефтяной отрасли.

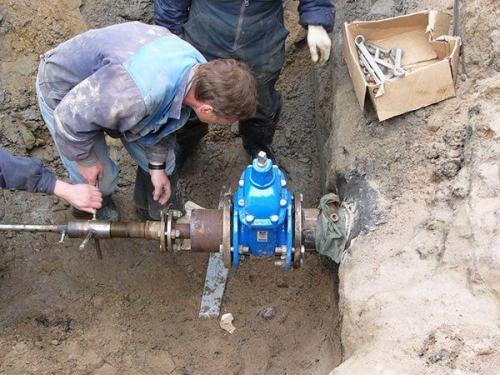

Устанавливаться запорная арматура может не только на металлические, но и на пластиковые трубы. Главное – обеспечить надежное соединение элементов системы.

Принцип действия

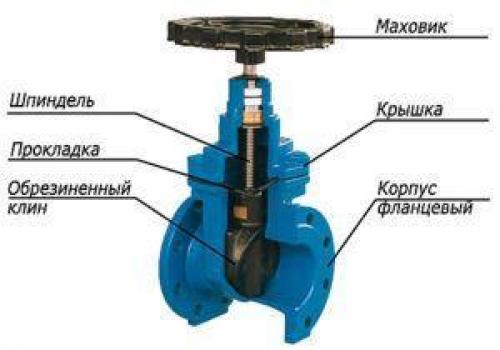

Вне зависимости от типа все приспособления для перекрытия водопроводной трубы состоят из следующих деталей:

• Корпус с крышкой.

В корпусе находится полость, в которой размещены запорные элементы. В большинстве случаев корпус изготавливается из чугуна или стали, соединение с другими элементами инженерной системы происходит при помощи фланцев или посредством сварки. Главное достоинство первого способа – возможность быстрой и простой замены элемента в случае поломки. Сварочный же шов является самым надежным способом соединения, поэтому чаще всего в системах водоснабжения применяется именно он.

• Запорный узел.

В состав запорного узла входит направляющая и затвор. Чаще всего направляющая является частью корпуса, что обеспечивает максимальную надежность данного приспособления и точность всех движений. Все детали изготавливаются из высококачественной стали, на затвор же дополнительно наносится слой специального покрытия, препятствующего образованию коррозии.

• Элемент управления.

Узел для управления состоит из винтового штока (вентиля), махового колеса и резьбовой втулки, при помощи которой крутящий момент преобразуется в поступательное перемещение затвора. Узел устанавливается в верхней части приспособления, причем все его элементы располагаются в собственном металлическом кожухе. Соединение с основным корпусом происходит при помощи фланцев.

Кроме того, в конструкцию входит бугельный узел задвижки , обеспечивающий вынос соединения шток-гайка за пределы основного корпуса. Таким образом, соединение защищается от негативного воздействия перемещаемой среды (например, высокой температуры).

Работа трубопроводной задвижки происходит по следующему принципу:

1. Оператор или электропривод приводит в движение маховое колесо.
2. Благодаря резьбовому соединению приводится в движение шток.
3. Шток перемещает затвор (данный процесс контролируется направляющей).
4. Затвор перекрывает корпус, препятствуя перемещению жидкой среды в трубопроводе.

Для открытия затвора необходимо повернуть маховик в обратном направлении.

Важно! Не стоит использовать данное приспособление для регулирования потока жидкости. При длительном воздействии воды, металлические элементы со временем шлифуются, а значит, впоследствии будут неэффективны для полного перекрытия системы. Для частичного перекрывания трубопровода следует применить специальную регулирующую арматуру.

В большинстве случаев сильно изношенные водопроводные запорные устройства не подлежат ремонту, единственное верное решение – замена. Поэтому внимательно следите за правильностью ее применения.

Достоинства водопроводных задвижек

Водопроводная задвижка – самая популярная разновидность запорной арматуры во всем мире, главное достоинство которой – низкая стоимость. Кроме того, запорная задвижка обладает следующими преимуществами:

• Простота конструкции.

Данное приспособление не содержит сложных элементов, поэтому вероятность его поломки минимальна. Кроме того, при износе или повреждении какой-либо детали замена происходит достаточно быстро, что важно для водоснабжения, используемого круглосуточно.

• Небольшой размер.

Длина данного приспособления не превышает нескольких сантиметров, поэтому они являются оптимальным вариантом для установки в ограниченном пространстве (например, в колодце).

• Обширная сфера применения.

Водопроводные запорные устройства могут быть использованы для трубопроводов, изготовленных из любых материалов и используемых для любых целей.

• Универсальность.

После установки водопроводной запорные устройства можно менять направление движения жидкости, переворачивать элемент нет необходимости.

• Малое гидравлическое сопротивление.

При проектировании системы водоснабжения нет необходимости, создаваемое водопроводной арматурой для остановки движения жидкости в трубе, так как оно практически равно нулю. Главное – следить за тем, чтобы открытие происходило полностью. В противном случае возможно не только создание существенного гидравлического сопротивления (способного повлиять на работоспособность системы водоснабжения), но и быстрый износ запорного элемента.

• Возможность установки на трубопроводы, по которым перемещается жидкость с высокой температурой.

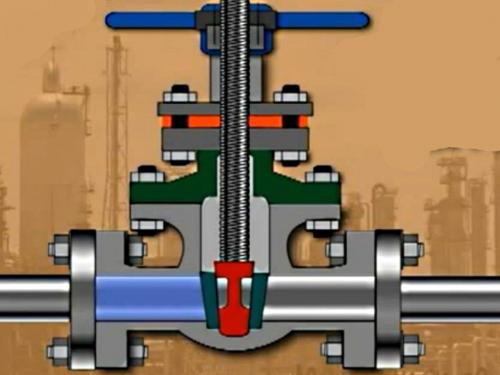

Из чего состоит задвижка

Главная » Статьи » Из чего состоит задвижка

Задвижка — это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

ДОСТОИНСТВА И НЕДОСТАТКИ СТАЛЬНЫХ ЗАДВИЖЕК

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К ПРЕИМУЩЕСТВАМ ЗАДВИЖЕК ЧАЩЕ ВСЕГО ОТНОСЯТ СЛЕДУЮЩИЕ ОСОБЕННОСТИ:

• простота конструкции в сравнении с другими типами запорной арматуры
• малая длина устройства, облегчающая монтаж
• широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
• низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

• большое время полного открытия или закрытия
• постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
• требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

СОСТАВНЫЕ ЧАСТИ ЗАДВИЖКИ

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

Как выглядит открытая задвижка. Сфера применения и преимущества

Трубопроводные задвижки производятся в диапазоне диаметров от 15 до 2000 мм. Они предназначены для монтажа в системы с температурой рабочей среды до 550 градусов и давлением до 25 МПа включительно. Сфера использования задвижки непосредственно зависит от материала, из которого изготовлен ее корпус. Наиболее распространенные стальные конструкции могут применяться:

• в сфере жилищно-коммунального хозяйства для установки на трубопроводы центрального водоснабжения и отопления;
• в нефтегазовой и энергетической промышленности на транспортных магистралях;
• в производственных сферах на трубопроводах подачи парообразных, жидких и сыпучих веществ.

Также производятся задвижки в корпусах из нержавеющей стали, за счет устойчивости которой к коррозийным воздействиям они получили широкое распространение в химической и фармацевтической промышленности.

Конструктивные особенности задвижки не позволяют использовать ее в качестве регулирующей арматуры, запорный элемент всегда должен находиться в крайних положениях – “закрыто” либо “открыто”, в противном случае значительно ускорится износ уплотнительных поверхностей и, как следствие, рабочий ресурс конструкции.

Фланцевые задвижки с выдвижным шпинделем имеют следующие эксплуатационные преимущества:

• простота компоновки, надежность и ремонтопригодность;
• минимальное гидравлическое сопротивления;
• небольшая габаритная длина;
• возможность комплектации механизированными приводами гидравлического, электрического либо пневматического типа;
• простота установки и возможность быстрого демонтажа за счет фланцевого соединения.

Высота клиновой задвижки

Есть у конструкции и недостатки, основной из них – большая габаритная высота за счет шпинделя, длина которого идентична диаметру пропускного отверстия в корпусе. При открытии затвора шпиндель полностью выходит из корпуса, что требует наличия свободного пространства над трубопроводом.

Задвижка с невыдвижным шпинделем отличается от рассматриваемой нами конструкции тем, что ее шпиндель при открытии затвора совершает исключительно вращательное движение, тогда как выдвижной шток движется вращательно-поступательно. В сравнении с фиксированной арматурой конструкция с выдвижным шпинделем требует значительно меньших затрат времени на открытие.

К недостаткам задвижек также относится достаточно быстрый износ уплотнительных поверхностей на седлах и затворе за счет их постоянного трения, что требует частого планового ремонта, выполнить который без монтажа арматуры с трубопровода невозможно.

Принцип работы и особенности конструкции

Задвижки в большинстве случаев выполняются в полнопроходной конфигурации, предусматривающей одинаковое сечение пропускного отверстия корпуса по отношению к диаметру трубопровода, на который устанавливается арматура.

Клиновая задвижка двухдискового типа в разразе

Конструкция клиновой задвижки состоит из следующей элементов:

1. Корпус (стальной, чугунный либо нержавеющий).
2. Клиновидный запорный механизм.
3. Два седла, в которые затвор упирается при перекрытии пропускного отверстия.
4. Привод ручного либо механического типа.
5. Шпиндель зафиксированный ходовой гайкой, направляющей его перемещение внутри корпуса.

При активации привода шток, вращаясь вокруг своей оси внутри ходовой гайки, опускается в низ и перемещает запорный механизм, который перекрывает пропускное отверстие. Герметизации отсечения рабочей среды достигается за счет покрытия затвора и седел эластичным материалом. В зависимости от типа покрытия выделяют несколько видов арматуры, наиболее часто встречается  задвижка с обрезиненным клином и конструкции с затвором покрытым фторопластом.

Нижняя часть корпуса задвижки цельносварная, к ней винтами крепится крышка, из которой выходит шпиндель. На боковых частях корпуса расположены оборудованными фланцами присоединительные патрубки. Фланец представляет собой круглую стальную пластину, по периметру которой размещены посадочные отверстия под крепежные винты.

При монтаже арматуры на трубопровод наваривается ответный фланец, имеющий аналогичные размеры и шаг между винтами, что и фланец задвижки. Между пластинами размещается уплотнительная прокладка из резины либо паронита и фланцы стягиваются крепежами друг с другом. За счет уплотнительной прокладки обеспечивается максимальная герметичность соединения.

Источник: https://postroivsesam.info/novosti/zadvizhka-iz-chego-sostoit-sostavnye-chasti-zadvizhki

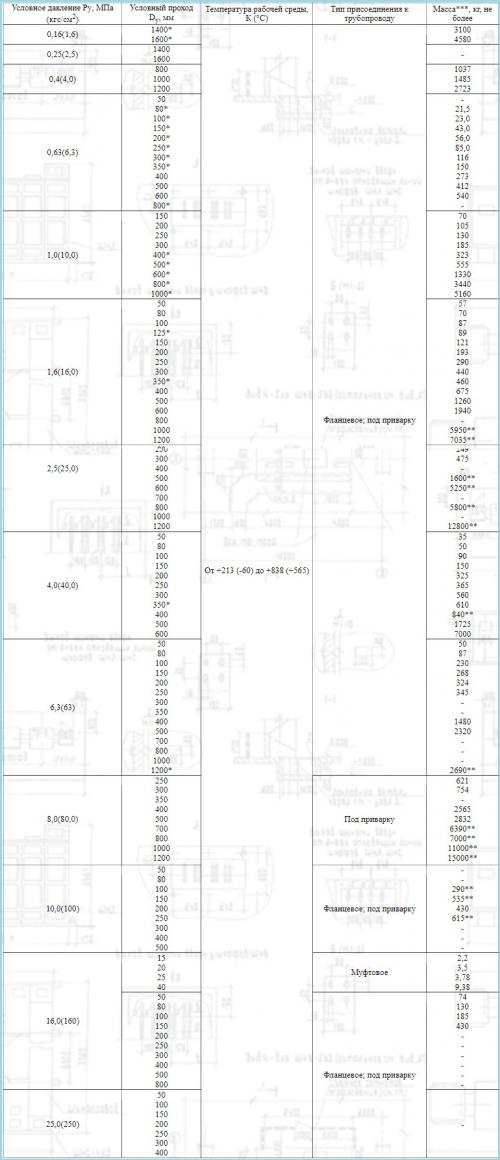

Задвижка трубопроводная. Что такое задвижки: назначение и основные конструктивные элементы

Задвижкой называют вид трубопроводной арматуры, предназначенной для перекрытия или регулирования потока вещества, проходящего по магистрали. Они могут работать в среде с газообразными, сыпучими, жидкими веществами различной вязкости и химической активности.

Основными конструктивными элементами в системе задвижки любой конструкции являются:

• Корпус. Состоит из основной части и крышки, первая помещается непосредственно в магистраль, а вторая служит для крепления и управления перемещением запорного элемента. Корпус выполняют из металла: стальных сплавов, нержавейки, латуни, алюминия, ковкого чугуна, последний покрывают антикоррозионными слюдосодержащими красками или эпоксидными грунтовками.
• Запор. Элемент (заслонка) имеет конструктивное исполнение в виде металлического клина, шибера, диска или гибкой трубы из эластичных материалов, для повышения герметичности металл иногда покрывают резиной (эластомер). При перемещении узел плотно входит в профильное седло, расположенное в корпусе, и герметично перекрывает канал.
• Приводная система. Предназначена для управления перемещением заслонки в узле, представлена механическими конструкциями в виде маховика, перемещающегося на выдвижном или стационарном штоке, также используются пневматический, электрический и гидравлический приводы.

Устройство задвижки чугунной. Где применяются чугунные задвижки и как их правильно установить

На чтение 6 мин

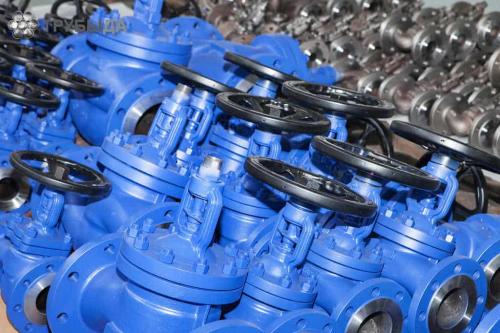

Задвижки чугунные выполняют функцию запирающих устройств, позволяют перекрывать либо освобождать поток жидкой и воздушной сред. Изделия применяются в трубопроводных комплексах по переводу пара, нефтепродуктов, воды и т.д. Задвижки отличаются простым конструктивным решением, ремонтопригодны, долговечны. Разные модели предназначены для давления высокого, среднего, пониженного.

Чугунные задвижки

Что такое задвижка

Задвижки из чугуна позволяют перекрывать либо регулировать поток воды, давление газовых смесей в трубопроводах. Конструкция фиксируется с открытым либо закрытым вентилем.

Устройство состоит из:

• корпуса;
• запирающей части (в форме шибера, клина либо дисков, расположенных параллельно);
• шпинделя;
• электрического привода либо маховика;
• уплотнителей;
• корпусной крышки.

Особенности использования запорного устройства заключаются в простом конструктивном решении, компактности. Материал изготовления (чугун) обеспечивает износостойкость, долговечность, устойчивость к процессам коррозии, ремонтопригодность. Задвижка многофункциональна, т.к. подходит для разных сред.

Технические характеристики

Размеры задвижек чугунных должны совпадать с параметрами трубопроводных систем, нормативы зафиксированы в ГОСТ 9698.86, 3706-93. Размеры условного прохода варьируются от 40 до 2000 мм, параметры условного давления составляют 160-2500 КПа.

В длину элементы достигают 140-550 мм. Температурные режимы для функционирования чугунных устройств в системах водоснабжения и на производствах -15…+565°С. Рабочие параметры давления — 25 МПа. Задвижки подходят для труб с диаметрами 50-3000 мм. Среднее функциональное давление может достигать 1,6 МПа.

Стандартный период эксплуатации составляет около 8 лет. Изделия оптимальны для транспортировки разных сред (вода, маслянистые и кислотно-щелевые составы, пар, нефтепродукты и т.д.). С трубопроводом изделия соединяются фланцевым либо сварочным методом, с помощью саморезов, болтов и т.д.

Принцип работы устройство и схема

Задвижка относится к специализированной арматуре для трубопроводных систем. Затвор либо регулирующий элемент передвигается в конструкции по направлению перпендикулярно потоку жидкости либо газа.

Устройство задвижки позволяет закрыть поток жидких сред, посредством последовательного перекрывания соединительных дисков. Уплотнительные кольца на дисках и в корпусе размещаются в перпендикулярном положении относительно задвижки.

Конструкция может быть с выдвижным и невыдвижным шпинделем в зависимости от функционального назначения и размещения.

При установке задвижного устройства на трубе горизонтально маховиком в направлении вверх, шпиндель размещается вертикально. На трубопроводной конструкции вертикального типа маховик располагается «плашмя», шпиндель устанавливается горизонтально.

Виды

По конструктивному решению устройства подразделяются на:

• клиновые;
• параллельного типа;
• шиберные.

В параллельных задвижках чугунных фланцевых уплотнительные поверхности седельных элементов располагают параллельно. В составе затворного механизма 2 диска. Для достижения закрытого состояния элементы с помощью специального клина подтягиваются к седлам, останавливая пропуск химического либо газового состава.

В задвижках клиновых седла внутри корпуса расположены под наклоном. Затворный элемент выполнен в форме клина из плотного состава либо состоит из 2 дисков. Задвижки чугунные с обрезиненным клином применяются в конструкциях, требующих высокой герметичности, т.к. плотно фиксируют задвижку в закрытом состоянии.

Задвижка шиберная похожа по форме на параллельное устройство, однако снабжается 1 запорным диском. Конструктивное решение оптимально в трубопроводах с односторонним движением сред, не требующих высоких параметров герметичности запорного элемента. Агрегат монтируется в трубопроводных системах, перемещающих канализационные воды, пульпы, шламовые составы, воды с примесями и т.д.

Допустимое давление в изделиях может быть:

• высоким;
• средним;
• низким.

Устройства, функционирующие под невысоким давлением, снабжаются корпусом плоской формы.

Модели, работающие под средним давлением, имеют овальную форму.

Изделия, действующие под высоким давлением, снабжаются корпусом шарообразной конфигурации.

В соответствии с диаметром устройство может быть:

• полнопроходным;
• суженным.

Сниженное гидравлическое сопротивление устройства полнопроходного обеспечивается точной подгонкой диаметров трубы и задвижки.

Устройство суженное имеет диаметр меньше трубопроводного проема. Конструктивное решение способствует усилению гидравлического напряжения, при этом снижая изнашиваемость уплотнителей.

По способу управления различают системы:

• ручного типа;
• с электрическим приводом.

Задвижки ручного типа запускаются в движение с помощью маховика. Устройства применяются в системах с небольшим диаметром (до 150 мм).
