Для чего нужен трехходовой кран между сосудом и манометром. В каких случаях используют такое устройство, как трехходовой кран для манометра

Для чего нужен трехходовой кран между сосудом и манометром. В каких случаях используют такое устройство, как трехходовой кран для манометра

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

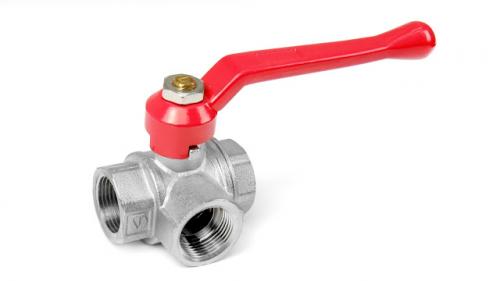

Для чего нужен манометрический кран

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

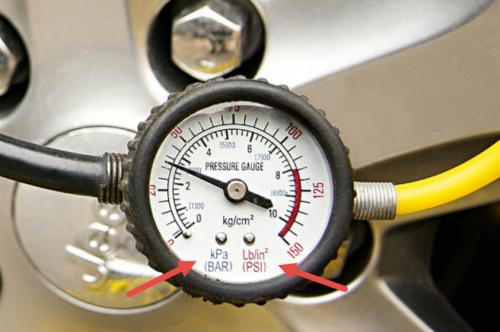

Единицы измерения давления и их соотношения между ними. Как перевести давление в бар на давление в мегапаскалях (МПа), фунт силы (psi), килограмм силы (кгс см2) и атмосферы

Давление – важная физическая величина, часто использующаяся в автомобильной технике. Тут и самые простые случаи, например, всем известные требования к давлению в шинах и более скрытые, давление топлива, масла в двигателе и трансмиссии, многочисленные узлы гидравлики. При указании и измерении численных значений потребуется система единиц, которая различается в технических традициях разных стран и школ.

Что такое онлайн конвертер величин и как им пользоваться

Для перевода одних величин давления в другие можно использовать специально написанные скрипты (программы) с удобным пользовательским интерфейсом (пример ниже).

Калькулятор перевода давления в бар на давление в мегапаскалях, килограмм силы, фунт силы и атмосферах

МПабаратмкгс/см²PSIat

=

МПабаратмкгс/см²PSIat

1 MPa равен 9.8692 физическая атмосфера, 10.197 кгс/см², 145.04 фунт/дюйм², 10.19716 техническая атмосфера

Достаточно ввести в одно из полей формы нужное значение, как тут же во всех остальных появляются числа, рассчитанные по известным формулам перевода одних единиц в другие.

При наличии доступа в интернет переводить величины через такую онлайн-конвертацию очень удобно, не надо искать коэффициенты пересчёта, вспоминать формулы и пользоваться калькулятором.

Таблица перевода единиц измерения давления

Помимо конвертеров, существуют и таблицы перевода, где по вертикали выбирается одна величина, а по горизонтали другая. На пересечении строки и столбца обнаруживается искомое значение.

Какие данные должны быть на клейме после опломбирования манометра. Клеймо на манометре расшифровка

Манометры с поверкой в каталоге. Согласно закону № 102 от 26.06.2008 «Об обеспечении единства измерений» средства измерения, которые входят в сферу государственного регулирования подлежат первичной и периодической поверке. Поверку средств измерений проводят лаборатории ЦСМ (центр стандартизации и метрологии) или другие аккредитованные организации. По результатам поверки средство измерения признается годным или негодным. Годные средства измерения удостоверяются знаком поверки в свидетельстве о поверке, в паспорте или на самом измерительном приборе. Пример свидетельства о поверке приведен ниже.

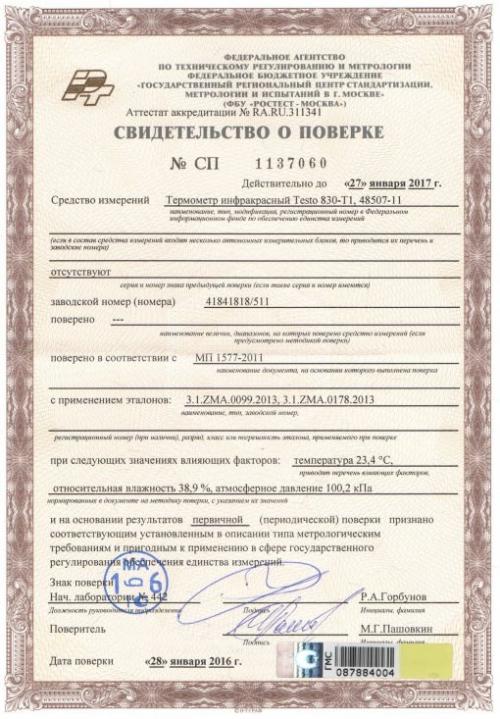

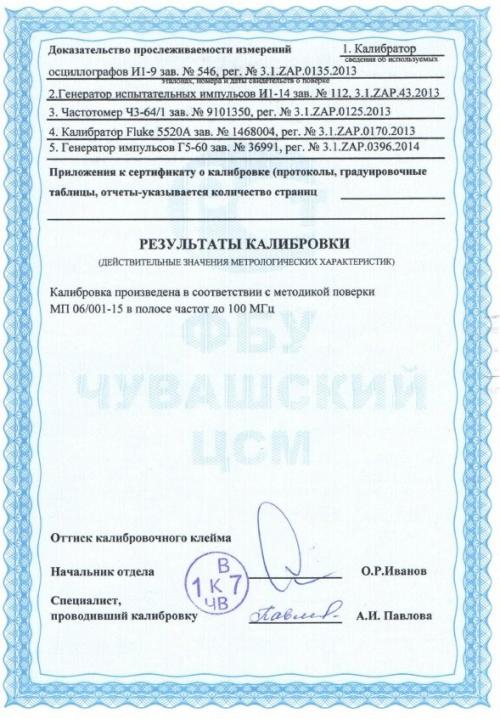

В свидетельство о поверке ставится личное клеймо поверителя. Свидетельство о поверке выданное государственным центром стандартизации и метрологии (ЦСМ), дополнительно подтверждается наклейкой с голограммой. По номеру на наклейке можно получить информацию о поверенном средстве измерении. Срок действия поверки указывается в свидетельстве о поверке на прибор и в свидетельстве об утверждении типа указывается межповерочный интервал. В свидетельстве о поверке указывается: номер документа, дату поверки, название организации, название и номер прибора, методика поверки, окружающие условия при поверке, название и номер эталона, заключение о годности, клеймо поверки, данные исполнителя.

С января 2021 года все измерительные приборы поверенные на территории РФ должны вноситься в информационную базу Аршин требование приказа № 2510 от 31 июля 2021 года. Свидетельства о поверке в бумажном виде теперь не выдаются, клеймо о поверке тоже не обязательно, некоторые производители наносят клеймо о поверке, например производители манометров. Для того что бы узнать данные о поверке нужно зайти в базу аршин и по заводскому номеру найти запись о поверке. Как проверить поверку средств измерений.

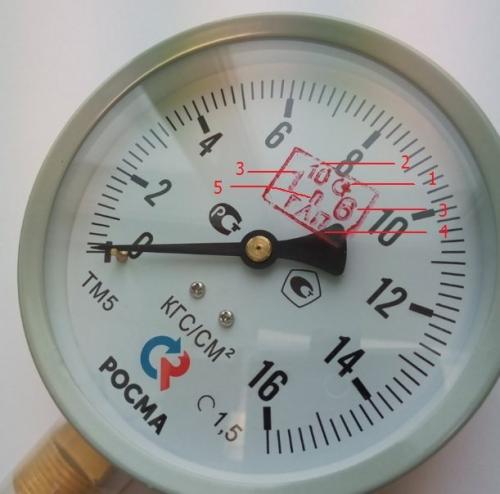

На манометры поверительное клеймо наносится на корпус прибора на передней или задней поверхности. Перед новой поверкой старое клеймо стирается. Порядок нанесения клейма поверки регламентируется приказом Минпромторга РФ от 02.07.2015 N 1815 «ОБ УТВЕРЖДЕНИИ ПОРЯДКА ПРОВЕДЕНИЯ ПОВЕРКИ СРЕДСТВ ИЗМЕРЕНИЙ, ТРЕБОВАНИЯ К ЗНАКУ ПОВЕРКИ И СОДЕРЖАНИЮ СВИДЕТЕЛЬСТВА О ПОВЕРКЕ»

Поверительное клеймо расшифровывается:

1. знак РСТ Федеральное агентство по техническому регулированию и метрологии;

2. месяц поверки, если межповерочный интервал не более 3 лет. Если более 3 лет, то указывается квартал;

3. последние две цифры года поверки;

4. шифр аккредитованного лаборатории на право поверки;

5. индивидуальный шифр поверителя;

Дополнительно может наноситься штрих код в виде наклейки. На наклейке указывается знак РСТ и уникальный код идентификации поверки в специальной программе, для истории поверок данного прибора.

Клеймо поверки круглое государственной метрологической службы и научного метрологического института. У метрологического института одна большая буква в клейме. У государственных центров метрологии используются две большие буквы в клейме поверки.

Клеймо поверки коммерческой организации для новых приборов прямоугольное и после ремонта, эксплуатации квадратное. В клейме поверки юридических лиц и индивидуальных предпринимателей используются три большие буквы.

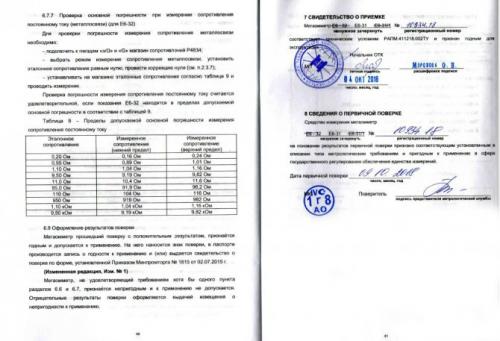

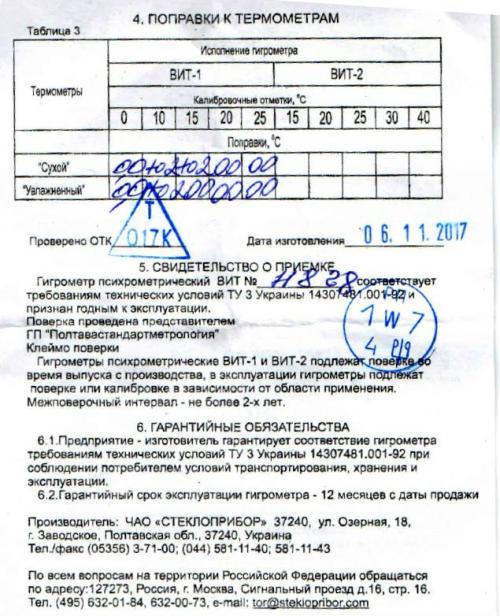

Пример клейма поверки в паспорте прибора мегаомметра, указывается и дата поверки и квартал в клейме. В некоторых паспортах указывается дата поверки, а в клейме квартал или месяц не указывается.

При отсутствии возможности поверки прибора или при отсутствии прибора в Госреестре средств измерений осуществляется калибровка прибора. Пример сертификата о калибровке ниже.

Украинское клеймо поверки с символом трезубец как на изображении не действует на территории РФ. Данные лаборатории не аккредитованы в Росстандарте на право поверки. Проверить лабораторию на право поверки можно по ссылке ниже.

Полный перечень расшифровки клейм организаций и лабораторий на право поверки на сайте Росстандарта.

Область аккредитации на право поверки лаборатории, данные организации, номер аттестата аккредитации можно посмотреть в Реестр аккредитованных лиц.

Что не требуется при установке указателя уровня. Ответы на билеты для лиц, ответственных за исправное состояние и безопасную эксплуатацию сосудов

Ответы на билеты для лиц, ответственных за исправное состояние и безопасную эксплуатацию сосудов, работающих под давлением

Обратите внимание: Данная информация устарела. Статья Ответы на билеты для лиц, ответственных за исправное состояние и безопасную эксплуатацию сосудов, работающих под давлением (ред. 2) является обновлением этой статьи.

1. Что в технике называется давлением.

Давление — это физическая величина, характеризующая интенсивность нормальных (перпендикулярных сил) с которым одно физическое тело действует на поверхность другого.

Давление — это сила действующая на единицу площади тела, измеряется 1 кгс/см2 =1 атм.

Давление бывает атмосферным, избыточным и абсолютным.

Рабс. = Ратм. +Ризб.

Прибор, измеряющий давление выше атмосферного называется манометром, ниже атмосферного — вакуумметром.

Давление пробное — давление, при котором производится испытание сосуда.

Давление рабочее — максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса.

Давление расчетное — давление, на которое производится расчет на прочность.

Разрешенное давление — это максимально допустимое избыточное давление сосуда, установленное по результатом технического освидетельствования или диагностирования.

2. Что такое температура, и какими приборами, измеряется и в каких единицах.

Температурой называется степень нагретости тела. С изменением температуры свойства тела изменяются. За отправные точки, при измерении температуры приняты: температура таяния льда 0 С, температура кипения воды — 100 С — это стоградусная международная температурная шкала. В которой градус обозначается — С , а температура — буквой t.

Существует также абсолютная термодинамическая шкала, в которой абсолютный 0 = (-273 С) градус обозначается К, а температура — Т.

Т=t + 273 К

Температура измеряется следующими приборами: термометрами, пирометрами, электрическими термометрами сопротивления. Температура измеряется в С. Температура стенки расчетная — это температура, при которой определяются физико-механические характеристики, допустимые напряжения, расчет материала и производится на прочность элементов сосуда.

3. Чем должны быть оснащены сосуды для управления работой и обеспечения безопасных условий эксплуатации

Для управления работой и обеспечения безопасных условий эксплуатации сосуды в зависимости от назначения должны быть оснащены:

запорной или запорно-регулирующей арматурой;

приборами для измерения давления;

приборами для измерения температуры;

предохранительными устройствами;

указателями уровня жидкости.

Сосуды, снабженные быстросъемными крышками, должны иметь предохранительные устройства, исключающие возможность включения сосуда под давление при неполном закрытии крышки и открывании ее при наличии в сосуде давления. Такие сосуды также должны быть оснащены замками с ключом-маркой.

4. Какие сосуды подлежат регистрации в органах Ростсехнадзора.

В органах Ростехнадзора подлежат регистрации:

-сосуды, работающие под давлением воды с температурой выше 115 С или других нетоксичных, невзрывопожароопасных жидкостей при температуре, превышающей температуру кипения при давлении 0,07 МПа (0,7 кгс/см2);

-сосуды, работающие под давлением пара, кпа или токсичных взрывопожароопасных жидкостей свыше 0.07 МПа (0.7 кгс/см2);

-баллоны, предназначенные для транспортировки и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МПа (0,7 кгс/см2);

-цистерны и бочки для транспортировки и хранения сжатых и сжиженных газов, давление паров которых при температуре до 50 град. С превышает давление 0,07 МПа (0,7 кгс/см2);

-цистерны и сосуды для транспортировки или хранения сжатых, сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МПа (0,7 кгс/см2) создается периодически для их опорожнения;

-барокамеры.

5. В каких случаях запрещается эксплуатация сосудов работающих под давлением.

Если при обследовании сосудов работающих под давлением будут выявлены:

— дефекты или нарушения Правил угрожающие безопасности;

— истечение установленного изготовителем срока эксплуатации или срока очередного освидетельствования;

— не назначенные и не прошедшие проверку знаний ИТР и обслуживающий персонал;

— неисправна автоматика безопасности аварийной сигнализации.

Во всех этих случаях эксплуатация сосуда должна быть запрещена, при этом в паспорте сосуда заносится запись о причине запрета со ссылкой па действующие статьи Правил ПБ 03-576-03

6. Какие лица допускаются к обслуживанию сосудов.

К обслуживанию сосудов могут быть допущены лица, достигшие 18-летнего возраста, прошедшие мед.освидетельствование, обученные, аттестованные комиссией с участием инспектора Ростехнадзора и имеющие удостоверение на право обслуживания сосудов. Оформленные приказом-допуском по организации или распоряжением по цеху, ознакомленные и получившие инструкцию под роспись.

7. Где разрешается установка сосудов.

Сосуды должны устанавливаться на открытых площадках в местах, исключающих скопление людей, или в отдельно стоящих зданиях.

Как проверить манометр на точность в домашних условиях. Периодичность поверки манометров

Манометр представлен прибором, который осуществляет измерение давления в аппарате или емкости, на определенном участке трубопровода. Периодическая проверка позволяет избежать основных проблем. Стоит учитывать, что поверка манометров должна проводится исключительно с учетом разновидности устройства:

1. Мембранные.
2. Спиральные.

Для того чтобы калибровка манометров была проведена с высокой эффективностью, следует уделить внимание их конструктивным особенностям. Спиральные характеризуются следующим особенностями:

1. Внутри корпуса расположена спираль, которая связана с передающим элементам. Она изготавливается при применении специального металла с высокой упругостью.
2. Циферблат соединен со спиралью, за счет проводится смена положения стрелки. Циферблат работает по механическому принципу, представлен шкалой со стрелкой. Как правило, на поверхности отображаются единицы измерения и другая более важная информация.
3. При повышении давления проводится раскручивание спирали, за счет чего стрелка отклоняется в большей степени. От размеров этого элемента зависит диапазон, в котором могут проводится измерения.

Мембранные варианты исполнения функционируют за счет плоской пластины, которая связана с передающим элементом. При повышении давления мембрана прогибается в большей степени, за счет чего стрелка смещается.

Периодичность проведения поверки зависит от самых различных моментов, в том числе области применения устройства. В некоторых случаях нужно проводить процедуру один раз в год, в других на протяжении 5 лет. Входной контроль проводят многие организации с выездом на объект, так как в некоторых случаях процедуру должен проводить сертифицированный специалист и с учетом предъявляемого требования к обработке.

Тарировка манометра и другие процедуры раньше проводились раз в год, но из-за применения современных технологий при производстве позволило увеличить срок в два раза.

За счет этого точность показаний манометра находятся на высоком уровне.

Сегодня госповерку проводят при контроле состояния измерительных приборов ответственных систем. Расшифровываются полученные данные самым различным образом, поэтому процедура проводится исключительно специалистом.

Для чего нужен трехходовой кран между сосудом и манометром ответ. Трехходовой кран для манометра: цели применения, варианты

Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.

Цели

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

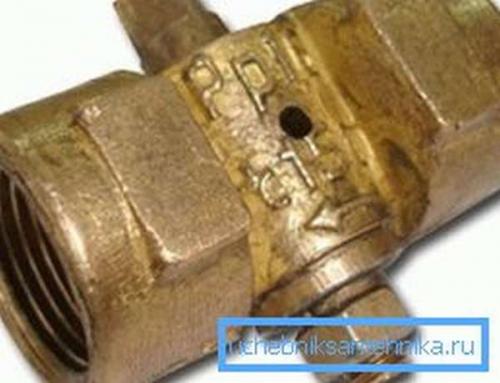

Пробковый натяжной

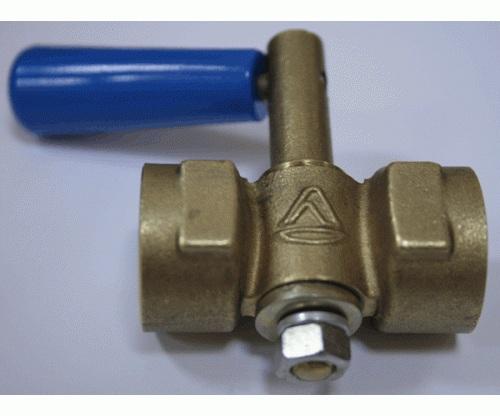

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

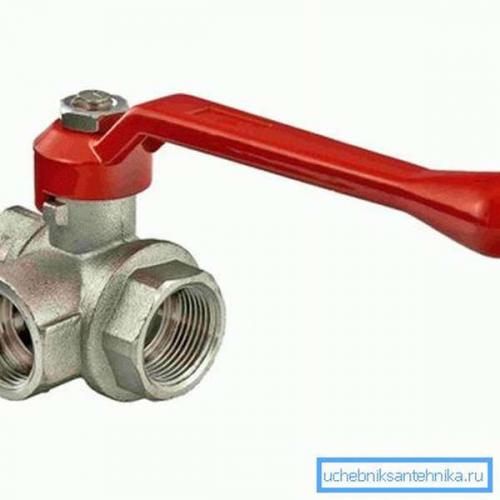

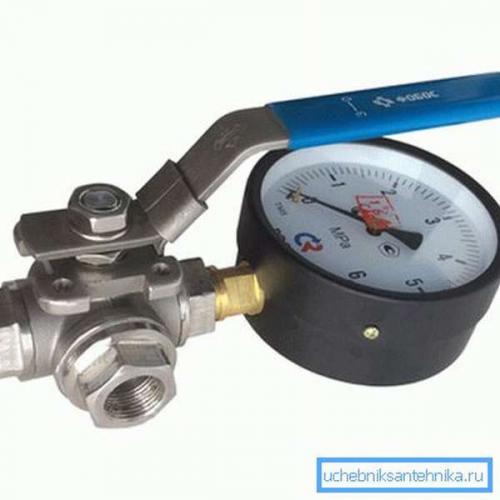

Шаровый с дренажом

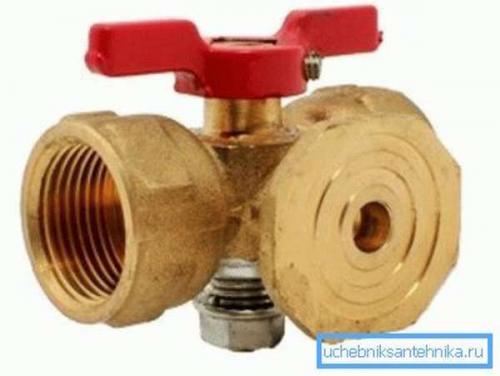

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

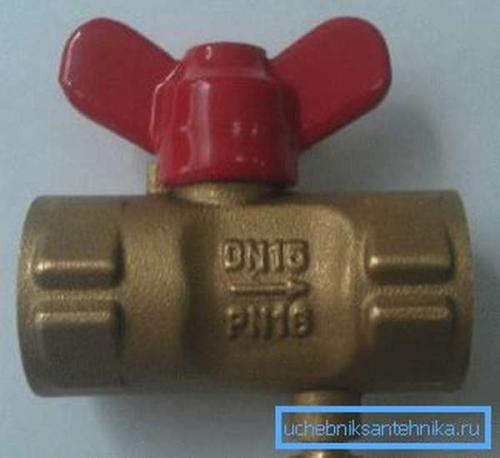

Шаровый с муфтовым отводом

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза, уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

Установка

Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?

Инструкция, в неспециализированном-то, в полной мере стандартна:

1. На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.
