Каркас для сэндвич панелей металлический. Подготовка к монтажным работам

Каркас для сэндвич панелей металлический. Подготовка к монтажным работам

Панели не являются несущими элементами, поэтому для их крепления требуется установка каркаса. В большинстве случаев его выполняют из металла. При монтаже требуется учитывать следующие нюансы:

Каркас должен быть точно собран. Следует обратить внимание на размер стоек как по горизонтали, так и по вертикали. Их размер не должен превышать габариты панели. В ином случае монтаж слоёных элементов будет невозможен.
• Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга.
• Поверхность у грунта требуется обработать антикоррозийным составом.

Виды оснований для установки сэндвич-панелей:

• Металлическая ферма. Панели закрепляют к каркасу при помощи специализированного инструмента — винта самосверлящего. Опорный элемент при этом должен быть оснащён по месту монтажа отверстиями под винты, но немного меньшего диаметра.
• Направляющие из дерева. Для крепления применяют обыкновенные саморезы для деревянных изделий.
• Бетон. Потребуются дюбели, которые предстоит вставлять в заранее приготовленные поверхности. Закрепление производят анкерами.

Некоторые производители выпускают самонесущие сэндвич-панели и для их монтажа требуется лишь фундамент.

Доставка на объект и подъём на место

Транспортировка готовых панелей с производства на объект строительства должна осуществляться грузовым транспортом в транспортном пакете. Поднимает на требуемую высоту такой пакет специальный вакуумный кран — он имеет присоски, которыми цепляет пакет. Если такое оборудование отсутствует, то можно осуществлять подъём пакета обычным краном или же лебёдкой с текстильными канатами. Однако потребуются дополнительные действия, чтобы не допустить повреждения сэндвичей:

• Стропы должны быть мягкими.
• Захватывать пакет стропами запрещено. Для этого требуется применять специальные мягкие прокладки.
• Замки панелей требуется дополнительно защитить от повреждений стропами при помощи распорочных брусков длиною 120 см. Их следует равномерно расположить внизу и вверху пакета.
• Поднимать панели с паллет запрещено. Их нужно снять и перенести на ровную поверхность.

Несоблюдение данных правил приведёт к повреждению материала и убыткам.

Инструменты для обработки материала

Тип материала облицовки диктует тип применяемого инструмента для обработки при монтаже. Особые требования к обработке у материала из тонколистной стали, которая корыта полимером для предотвращения коррозии. Задача при обработке — не повредить полимерное покрытие.

Особенности обработки различных видов материала:

OSB или СИП-панели. Подойдут ручные инструменты. Однако для идеально гладкого среза, который позволит вплотную подогнать две срезанные плоскости лучше воспользоваться электроциркуляркой . Электролобзик не подойдёт — велик риск повредить кромку из-за поступательных движений пилы.
1. Сталь. Задача при обработке — не повредить внутренний слой термоизоляции. Поскольку плазменные резки, болгарки или шлифовальные машины разогревают режущую поверхность, то их использовать не рекомендуется. Защитный слой будет повреждён. Требуется инструмент для холодной обработки — циркулярка или лобзик.
2. Пластик. Не предъявляет высоких требований к инструменту. Можно пилить ножовкой или лобзиком.

Обратите внимание! Во всех случаях во избежание повреждения кромки следует использовать острый инструмент. В противном случае на срезе возможно появление трещин и заусенцев.

Для создания отверстий следует применять обычную дрель.

Торцевание плит делают строго в горизонтальной плоскости. Желательно проверить линию при помощи уровня, но отмерять её обязательно угольником. Лучше несколько раз отмерять, чтобы не вызвать повреждений края кромки. Вначале режут облицовку, а затем уплотнитель. Все слои сразу отрезать не рекомендуется во избежание повреждений.

Деревянный каркас для сэндвич панелей. Почему именно сэндвич-панели

К положительным сторонам гаража, возведённого из сэндвич-панелей следует отнести:

• Гараж получается лёгким , поэтому к фундаменту не предъявляются повышенные требования, ведь в его задачи не входит держать вес тяжёлой кирпичной кладки , бетонных и других массивных конструкций. Фундамент в данном случае призван выдержать нагрузку от колёс автомобиля – не более (некоторые автолюбители строят гаражи из сэндвич-панелей вовсе без фундамента, довольствуясь полом из утрамбованного гравия или мелкого щебня).
• Возведение как фундамента, так и стен, перекрытий не требует привлечения грузоподъёмной техники , оплата работы которой обходится, как правило, не дёшево.
• Инструмент, используемый в строительстве – самый что ни на есть обычный , имеющийся в большинстве домашних хозяйств.
• Все строительно-монтажные работы вполне под силу обычному человеку с минимальными навыками , привлечение узконаправленных высокооплачиваемых специалистов – лишнее.
• Строительство вполне возможно производить в любую погоду , в любое время года, используемые материалы не боятся ни влаги ни отрицательных температур.
• На стройплощадке практически не образуется отходов.
• Сэндвич-панели – изначально готовый к эксплуатации, утеплённый материал , не требующий ни отделки снаружи, ни утепления и опять-таки отделки изнутри.
• Невысокая стоимость.
• Если возникает необходимость по каким-то причинам демонтировать строение в одном месте и затем собрать его в другом , в случае с конструкцией из сэндвич-панелей перенос будет осуществлён практически без потерь.
• Высокая скорость строительства.
• Отличная сейсмоустойчивость.

Монтаж сэндвич панелей без каркаса. Технология монтажа сэндвич панелей в каркасном домостроении

Технология монтажа сэндвич панелей в каркасном домостроении

Сэндвич-панели состоят из двух облицовочных слоев, между которыми проложен утеплитель. Их используют для устройства наружных стен и внутренних перегородок, кровли, оформления оконных и дверных проемов. В зависимости от назначения панели различаются эксплуатационными свойствами, материалом и габаритами. Выполнить монтаж сэндвич-панелей своими руками непросто, но при четком следовании инструкции вполне возможно.

Подготовительные работы, необходимые к выполнению перед началом монтажа

Количество работ по предварительной подготовке будет зависеть от типа сэндвич-панелей, планируемых к монтажу. Дело в том, что они могут быть самонесущими либо обычными. В первом варианте, в качестве подготовительных работ достаточно сооружение прочного фундамента, а вот во втором придётся дополнительно собирать металлический каркас. Но в любом случае, возведение подобных конструкций не займёт слишком много времени.

К фундаменту предъявляются довольно жёсткие требования, особенно, если строение будет высоким. Поэтому нюансы его обустройства следует разобрать более подробно.

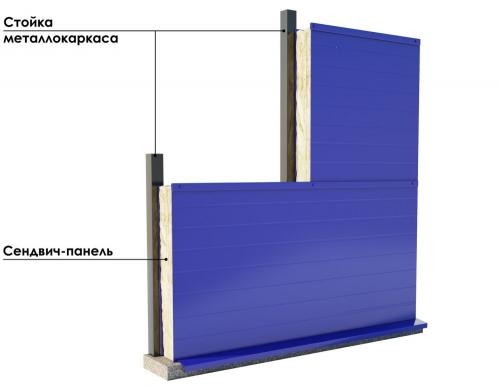

Основание и каркас для монтажа сэндвич-панелей и предъявляемые к ним требования

Если мастер имеет опыт работы с нивелиром, то работа по обустройству фундамента пойдёт гораздо быстрее и продуктивнее. Требования к основанию предъявляются следующие:

1. Оно должно быть максимально ровным. Допускаются небольшие перепады, однако они не должны быть больше 3 мм.
2. При необходимости монтажа каркаса следует помнить, что если расстояние между стойками (вертикальными и горизонтальными) не будет соответствовать ширине и высоте панели (плюс запас в 5 мм для стыковки), ничего хорошего от такого строительства ждать не придётся.
3. Если планируется использование древесины в качестве направляющих, необходимо запастись противопожарными и антигрибковыми пропитками в достаточном количестве.

Эти правила являются основными в работе по монтажу сэндвич-панелей и обязательны к соблюдению.

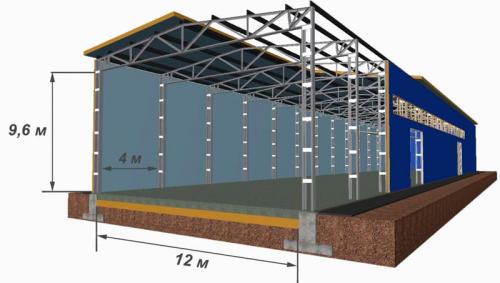

Проект ангара из сэндвич-панелей с металлическим каркасом
ФОТО: galion-stroy.ru

Как резать сэндвич-панели, каким образом засверливать места крепления

Резка подобного материала имеет одну очень важную особенность. Не допускается использование в подобных целях открытого огня, да и болгарка (УШМ) с отрезным диском для этого совершенно непригодна. Высокие температуры, возникающие при работе такими инструментами, нарушат защитный слой, в результате чего, металл быстро начнёт ржаветь, что совершенно недопустимо. К тому же, при подобной работе утеплитель может воспламениться. Лучше всего использовать циркулярную пилу или электролобзик.

Вот такой пилой удобнее всего распускать панели
ФОТО: vseinstrumenti.ru

Сверление производится обычной дрелью, а после того, как оно закончено, нужно обязательно убрать стружку. Это же касается и области распила.

Чтобы правильно смонтировать сэндвич-панели, нужно знать их назначение. Они могут быть стеновыми или кровельными. Каждый из видов имеет свои особенности, которые необходимо учитывать при крепеже.

Основные правила монтажа сэндвич-панелей

Чтобы добиться качества, долговечности и надлежащий внешний вид всей конструкции при монтаже необходимо соблюдать следующие правила:

• рабочий должен иметь опыт в подобном виде деятельности;
• использовать соответствующие инструменты и материалы;
• при загрузке, разгрузке и установке панелей во избежание травмоопасных ситуаций пользоваться специальными захватами и страховочными лентами;
• чтобы не допустить деформации и нарушения поверхности внешних слоёв необходимо исключить любое излишнее механическое воздействие на панель;
• при покупке обратить внимание на качество утеплителя, поскольку неправильное хранение (повышенная влажность воздуха или попадание атмосферных осадков) может привести к разбуханию и снижению термоизоляционных характеристик утепляющего материала;
• не пользоваться такими инструментами, как шлифовальная машина, болгарка, газоэлектросварка и прочие, в процессе работы которых обрабатываемая поверхность сильно нагревается. В случае с сэндвич панелями термическое воздействие нарушает антикоррозийный слой, сокращая тем самым срок службы материала;
• крепление необходимо осуществлять с помощью анкерных болтов или самонарезающих винтов с прокладкой для защиты панели в местах монтажного воздействия от внешних враждебных факторов;
• в перерывах на ночь или на выходные места с открытым теплоизоляционным материалом накрывают полиэтиленовой плёнкой, чтобы туда не попала вода.

Монтаж сэндвич панелей на металлический каркас. Установка сэндвич-панелей: пошаговая инструкция

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор. Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

• Особенности сэндвич панелей
  • Плюсы и минусы

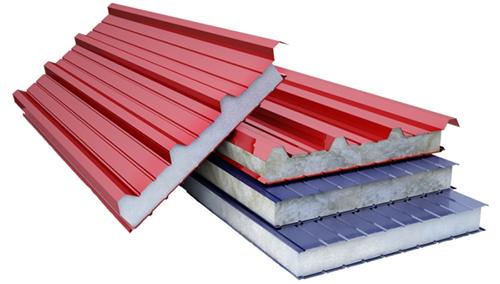

  • Разновидности сэндвич панелей
  • Советы по выбору
• О правилах перевозки и разгрузки
• Монтаж сэндвич панелей
  • Предварительная подготовка сэндвич панелей
  • Особенности монтажа сэндвич панелей
  • Фасонные элементы
  • Сэндвич панели и готовые объекты: фото

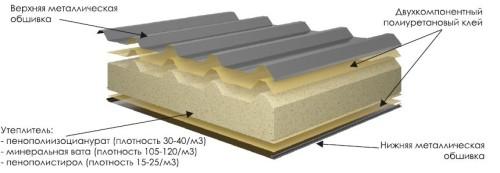

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Каркас для сэндвич панелей своими руками. Каркас под сэндвич-панели своими руками

Сэндвич панели на сегодняшний день пользуются особой популярностью. Для изготовления каркаса могут быть использованы различные виды материалов. Самыми популярными материалами, которые используются для возведения основания, являются древесина, металл и железобетон. Если вы обладаете определенными навыками и умениями, то можно изготовить каркас под сэндвич панели своими руками.

Делаем каркас своими руками

Преимущество

Главным достоинством каркасного строительства является тот факт, что как на его сборку, так и на монтаж требуется небольшое количество времени. Чтобы выполнить подобные работы потребуется не более двух недель. К металлическому основанию можно прикрепить конструкцию, состоящую из трех слоев. Сэндвич панели как раз являются таким строительным материалом.

Другим преимуществом металлического каркаса является то, что он обеспечит всей конструкции максимальную прочность. Можно не бояться за то, что будет иметь место усадка здания. Благодаря этому стены здания всегда будут оставаться целыми, не будут покрываться трещинами, а значит, всегда будут иметь привлекательный внешний облик. Благодаря металлическим основанием можно возводить здания, которые будут эксплуатироваться не менее чем полвека.

Основные узлы каркаса

Каркас можно собрать своими руками благодаря тому, что многие его детали изготавливаются заранее в заводских условиях. Во время изготовления деталей учитываются все нюансы проекта, а это значит, что можно определить какой именно фундамент потребуется и определить список нужных материалов.

Элементы конструкции обладают компактным размером и небольшим весом. Это значит, что не потребуется арендовать большой транспорт для их перевозки. Это позволит сэкономить значительную сумму денег.

Еще одно преимущество каркасного строительства заключается в том, что после выполнения всех работ, на площадке практически не останется мусора. Это так же позволит сэкономить те средства, которые в другой ситуации пришлось бы потратить на вывоз строительных отходов.

Каркасное строительство позволяет устанавливать пролеты большого размера, при этом нет необходимости использовать опорные конструкции специального предназначения.

Установка и крепеж всех элементов строения осуществляется только посредством соединений болтового характера.

Деревянный

Сборка деревянного каркаса не такая дорогостоящая как сборка основы из металла. Преимущество данного каркаса заключаются в том, что он отвечает всем экологическим требованиям. К тому же древесина обладает низким уровнем теплопроводности. Минус данного материала заключается в том, что он довольно легко воспламеняется.

Если сравнить технологию установки таких каркасов, то от металлического основания она практически ничем не отличается. Разница состоит в том, что каркас из древесины несколько легче монтировать.

Железный

Металлические профили, перед тем как будут использованы, проходят на заводах специальную обработку. Для этого используется метод горячего оцинкования. Также профили покрывают специальной эмалью, которая защитит их от воздействия коррозии. Стандартный профиль или тонкостенный может быть использован для возведения коттеджей. Элементы такой конструкции могут быть использованы, как для наружной, так и для внутренней обшивки. Также их можно использовать для монтажа дверей, окон и перегородок.

Чтобы установить металлическую конструкцию не нужно обладать специальными знаниями и навыками. Детали, так же как и их отверстия изготавливаются на заводе, поэтому их точность является максимальной.

Для сборки основания используется отверточный метод. К каркасу должна прилагаться инструкция, однако механизм сборки основания выглядит следующим образом:

• Стены строения собираются по отдельности. Вначале нарезается профиль, предназначенный для боковых стен. Соединяя их между собой, получим макет стены. На этот профиль, устанавливаются ребра. Расстояние между ними должно составлять 50 см. Посредством ленты, стенки соединяются по диагонали. Для соединения элементов используются саморезы и шуруповерт. На передней стене не забываем оставить отверстие для ворот гаража;
• Для потолка необходим более широкий профиль. Соединяем профиль и добавляем ребра, таким образом, получим обрешетку строения;

• Собранные стены доставляем на площадку, а соединяем их посредством тех деталей, которые шли в комплекте;
• На готовый остов ставим крышу здания. Для крепления ее к раме используем саморезы. Далее можно заняться обшивкой каркаса.

Подводим итоги

Для того чтобы собрать деревянный или металлический каркас не нужно быть мастером профессионалом. Каркасное строительство еще хорошо тем, что все детали легкие, а значит не нужно тратить день на дорогостоящую транспортировку.
