Несмотря на высокую востребованность пластиковых труб, стальные и чугунные продолжают успешно использоваться, в частности как канализационные. И наиболее предпочтительными являются чугунные трубы для применения для наружных канализационных трубопроводов.

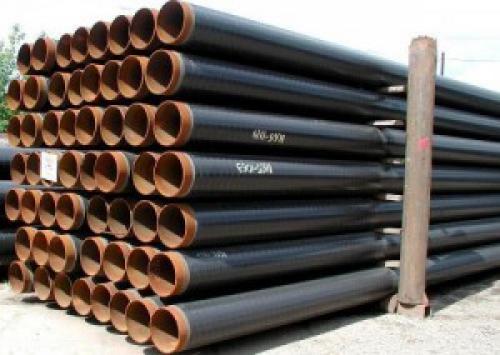

Труба чугунная канализационная ГОСТ 6942-98

Особенности использования изделий из чугуна

Если сравнивать чугунную канализационную трубу, то она имеет ряд преимуществ перед пластиковой, а именно:

• По коэффициенту растяжения.
• По звукоизоляции.
• По износостойкости.
• По прочности.

По всем этим показателям такие изделия лучше. Это особенно актуально в случаях, когда трубы претерпевают нагрузки выше, чем в обычных бытовых условиях, — на различных предприятиях.

Области применения чугунных труб

Такие изделия используются в таких сферах:

• Теплоснабжение.
• Канализация.
• Транспортировка нефтепродуктов.
• Водоснабжение.
• Трубопроводы химической и горнодобывающей промышленности.

Такие детали изготавливаются цельнолитыми, их можно обрабатывать режущими инструментами.

Если применяется слой забеленного чугуна повышенной прочности, тогда срок использования канализационных изделий существенно возрастает.

Труба чугунная канализационная обработанная битумом

А все благодаря отсутствию в покрытии свищей, швов и включений шлаков.

Для получения сертификата изделия проверяются не только на мелкозернистость, плотность и однородность, а и на слух. В этом случае определяются возможные дефекты простукиванием изделия.

Характеристики

Чугунная труба для канализации имеет такие размеры:

• Диаметр: марка ВЧШГ – до пятидесяти сантиметров, марка ЧК – пять-пятнадцать сантиметров.
• Длина: от двух до семи метров.
• Толщина стенок: от десяти до двенадцати миллиметров.
• Ширина зазора на стыке: от пяти до шести миллиметров, если диаметр составляет от пяти до десяти сантиметров.

При этом изделия сопровождаются и фасонными частями, которые имеют идентичные самим трубам характеристики: заглушками, крестовинами, тройниками, фитингами.

Система канализации из чугуна

Для канализации подходят трубы из серого чугуна, поэтому при монтаже не должно быть механических повреждений.

Изделия соединяются фасонными частями. Под раковинами монтируются изделия диаметром пять сантиметров; стояковые и туалетные имеют диаметр десять сантиметров.

Соединение

Без качественного соединения никакой монтаж труб не может быть выполнен. Для этого нужна пакля без примесей.

Если для заделки раструба применяется асбестоцементная смесь, то сначала вводится пеньковая прядь. Дальше ее заворачивают в жгут. Он должен иметь толщину большую, чем ширина раструбной щели.

Указанная смесь из асбестоцемента готовится за счет перемешивания портландцемента выше 400 марки. При этом асбестовое волокно должно быть больше 4. Когда требуется применение смеси, за тридцать минут добавляется вода. Ее количество должно составлять около десяти процентов от объема смеси.

Трубы и фасонные части соединяются, а зазоры между ними заделываются.

Раструбы должны быть направлены в сторону, противоположную движению жидкости.

Если нужно укоротить трубу, это можно сделать следующим образом. Она укладывается на деревянные бруски. Далее выбивается канавка при помощи зубила. А затем молотком разделяются части изделия.

Используя крючок, проверяется зазор (когда конец одной трубы вставляется в раструб другой). После этого изделия центрируются и

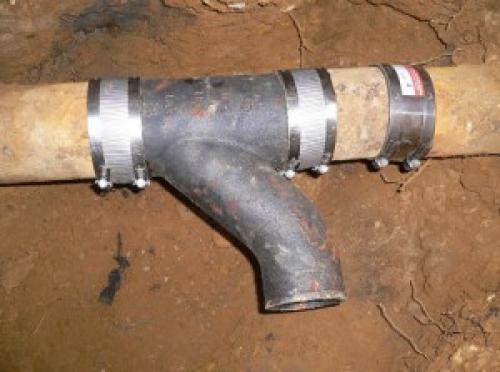

Ремонт чугунной трубы

заделываются пеньковым канатом.

Сначала заводится один слой уплотнителя, дабы канат не попал в трубу. Следует уплотнять до заполнения 2/3 глубины раструба.

После осадки уплотнителя нужно отцентрировать трубу в раструбе.

1/3 глубины раструба, которая осталась без уплотнителя, нужно заполнить цементом. Его нужно растворить в воде в пропорции девять к одному. Цемент может заменить глина, асбоцементная смесь или битумная мастика, промазанная сверху масляной краской.

Заключение

Таким образом, чугунные изделия, несмотря на свои особенности, монтировать достаточно просто, если учесть все нюансы.

Зачеканка чугунных труб. Как правильно зачеканить чугунную трубу

Зачеканка чугунных труб

В случае замены такого сантехнического оборудования, как унитаз или канализационный стояк необходимо очень аккуратно выполнить в первую очередь процедуру расчеканки чугунных труб. При строгом соблюдении всех правил проведения расчеканки или зачеканки соединенных канализационных труб есть возможность выполнить такие работы собственными руками.

Расчеканивание выполняется в следующем порядке

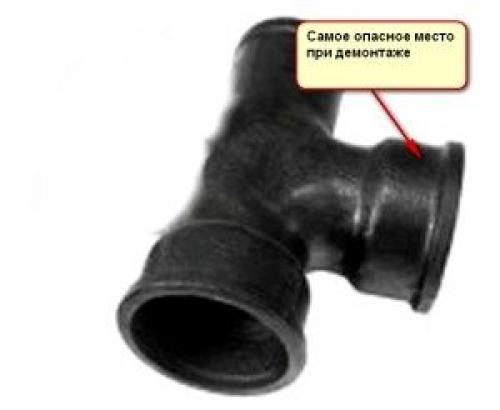

Вначале необходимо очень бережно без излишних усилий простучать молотком раструбную часть канализационной трубы во избежание полной замены участка стояка в случае его растрескивания.
Легким расшатыванием демонтируемой трубы необходимо убедиться в том, что раструб может свободно двигаться и вращаться по сторонам и его можно постепенно освободить от чеканки каболкой. Теперь можно демонтировать ее в следующем порядке:
• по всем направлениям необходимо расшатывать раструб;
• понемногу вытягивать веревку и подковыривать тонким прямым предметом отверткой или каким-либо стержнем;
• веревку необходимо крепко захватывать плоскогубцами;
• продолжать потихоньку расшатывать ее и аккуратно тянуть за веревку.

Безрезультатное простукивание и неподвижность раструба свидетельствуют о том, что зачеканка была выполнена с помощью специальной серной заливки. В этом случае необходимо выполнить процедуру прямого выжигания по следующей схеме:

• необходимо аккуратно разогреть раструбный участок чугунной трубы по кругу с помощью паяльной лампы или газовой горелки, при этом нужно не забывать продолжать расшатывать, выкручивать и простукивать раструбную часть трубы;

• после того как она сдвинулась с места старой заделки, необходимо продолжать ее расшатывать с помощью какого-либо инструмента ключа разводного и др.
После демонтажа, необходимо тщательно зачистить раструб с помощью любого режущего инструмента ножа, зубила или стамески. Особое внимание при зачистке нужно уделить седлу раструба, на которое впоследствии будет установлена уплотнительная резина.

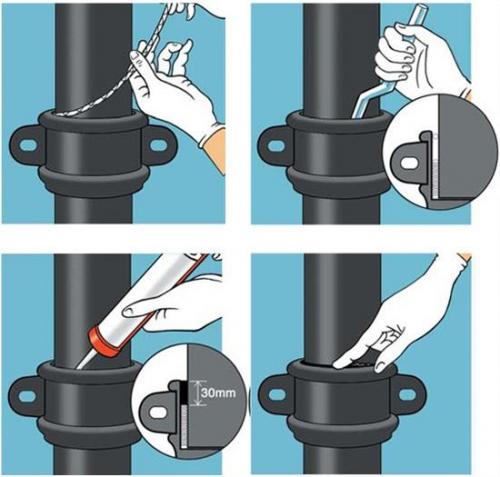

Поместить в зачищенный раструб смазанное резиновое кольцо для уплотнения. Установить необходимый узел в уплотнитель.

Варианты зачеканки

Для того чтобы прочно и герметично сконструировать канализационную систему из чугунных трубопроводов и деталей к ней необходимо обязательно предусмотреть правильный вариант заделки образовавшегося зазора заполнения пустоты между трубами, который всегда показывается при стыковом соединении внутренней раструбной части трубы с внешней поверхностной ее частью.
Следует отметить, что от способа заделки соединения чугунных труб зависит выбор необходимых расходных материалов, соответствующих специальных инструментов для проведения уплотнительных работ и количество затраченного времени. Предлагается рассмотреть существующие на сегодняшний день два варианта зачеканки чугунных соединений.
1. Первый вариант применение раствора из цемента

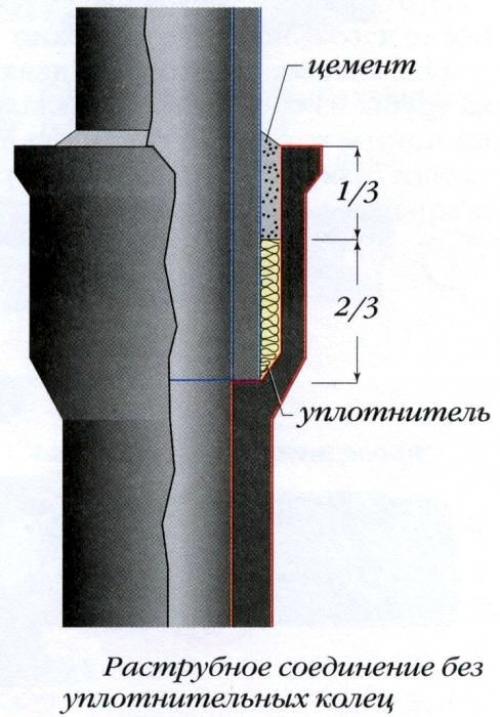

Порядок заделки соединений труб раствором из цемента состоит из следующих шагов:• В образовавшийся зазор между трубами необходимо произвести укладку специального просмоленного уплотнителя. Для выполнения такой прокладки применяется предварительно просмоленный в особом растворе обычный жгут, который забивается в образовавшийся зазор между трубой и раструбом на глубину, равную 2/3 пространства зазора. После создания первого уплотнительного кольца необходимо конец веревки (жгута) наложить сверху этого кольца так, чтобы он не оказался внутри устанавливаемой трубы.
• Далее, следует выполнить уплотнение приготовленным раствором из цемента оставшейся части глубины зазора (1/3 оставшегося пространства) между трубами, уже перед этим утрамбованного просмоленным жгутом. С целью увеличения плотности и надежности зачеканивания соединений требуется использовать специальную чеканку совместно с молотком, которыми необходимо тщательно утрамбовать раствор из цемента. Моментом окончания зачеканивания считается начало отскакиваний чеканки от забивающегося цементного уплотнения. Для того чтобы получилось качественное схватывание цементного раствора необходимо уплотненный участок накрыть мокрой тканью, например, марлей.
• С целью приготовления цементного раствора потребуется приобрести цемент марки 300400. Его необходимо замесить с водой в соотношении равном 9/1.
• Увеличить скорость выполнения работ при зачеканке можно с помощью таких специальных инструментов, как чеканки уширенные и конопатки. При этом протекание всего процесса ускоряется на 30%.
• Если работы производятся в зимнее время при низких температурах окружающей среды, то цементный раствор в таком случае необходимо замешивать в разогретой воде, а также при этом обязательно следует выполнить временное утепление заделанного цементом соединения труб.
