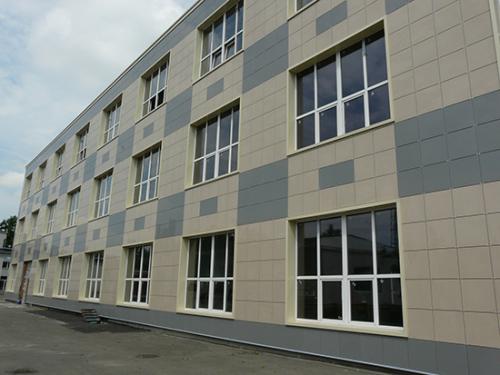

Навесной вентфасад из керамогранита. Монтаж вентфасада из керамогранита

Навесной вентфасад из керамогранита. Монтаж вентфасада из керамогранита

Прежде чем приступать к сборке системы, важно составить и утвердить смету на устройство, где будут указаны не только основные материалы, комплектующие, но и поэтапный план возведения «пирога». Для облицовки навесного фасада может пригодиться отработанная на практике инструкция по осуществлению монтажа, где обычно указываются основные узлы сборки, приводится алгоритм действий этой непростой процедуры по формированию наполнителя, что состоит из нескольких слоев.

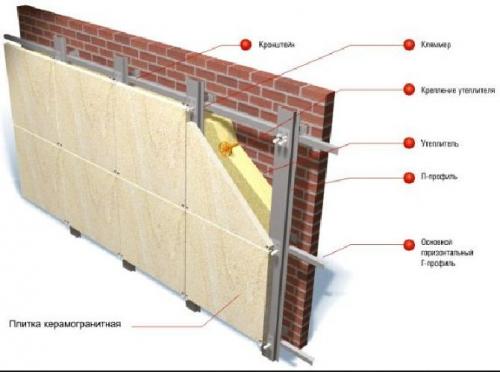

Схема по составлению «пирога» приведена выше, чтобы поможет правильно установить последовательность в сооружении каркаса, при этом выполнить его крепеж к базовым стенам капитальной постройки.

Подготовительные работы

Стоит заметить, что навесная система для монтажа вентилируемого фасада устанавливается не только на вновь возведенные дома, но и при ремонте, реконструкции, модернизации старых построек, чтобы утеплить, обеспечить достаточную шумоизоляцию, придать зданиям более современный, респектабельный внешний вид. Перед проведением монтажа необходимо изначально:

• провести обследование объекта – выполнить изучение здания и разработку проекта;
• составить специальные чертежи для оформления фасада;
• рассчитать теплотехнические характеристики системы;
• составить схему монтажа для проведения детальной сборки каркаса и комплектующих облицовки;
• разработать спецификацию по материалам и изделиям крепежа;
• сформировать и утвердить проект для производства запланированного объема работ.

Конкретный вид подсистемы определяется на этапе разработки рабочих чертежей.

Подсистема

Чтобы конструкция фасада из керамогранита была устойчивой, надежной, не подвергалась перекосам, чрезмерным нагрузкам, важно правильно выбрать подходящую подсистему, что сможет полноценно удерживать панели облицовки, обеспечивая вентиляцию и исключая конденсат. Наиболее бюджетной, предельно простой является конструкция из брусьев (натуральное дерево). Но древесина подвержена гниению и для условий влажного климата многие выбирают комплектующие для подсистемы из алюминия или нержавеющей стали, а также оцинковку (прочные сорта стали).

Узлы крепежных элементов из таких сплавов ценятся за высокие технические характеристики. При возведении подвесной системы из керамогранита такая обшивка полноценно прослужит на протяжении всего времени эксплуатации жилого или коммерческого объекта.

Технология монтажа теплоизоляции

Для утепления частного дома рекомендовано использовать отработанные на практике технологии подвесного вентилируемого фасада. Необходимо будет установить вначале кронштейны, зная точный вес навесной системы фасада, а затем использовать каркас для крепежа слоя утеплителя на тарельчатые дюбели. На теплоизоляцию размещают внахлест специальную пленку. При этом нужно на 10 см перекрывать предыдущий лист, чтобы исключить теплопотери и проникновение влаги во внутрь термоизоляционного слоя. Верхний слой устанавливаемой теплоизоляции на стены должен иметь гидро- и ветрозащиту.

Вентилируемый фасад из керамогранита узлы dwg. Содержание:

Конструктивные решения примыкания НВФ к оконному проему

Конструктивные решения примыкания НВФ к оконному проему (окно "на выносе")

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу со структурным остеклением

Перечень узлов:

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (отлив)

Горизонтальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (отлив)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (отлив)и т.д.

Источник: https://postroivsesam.info/stati/tehnologiya-montazha-ventiliruemogo-fasada-keramogranita-fasady-iz-keramogranita

Фасады кухни из керамогранита. Мебельная индустрия - переходим на керамогранит

Ⅰ. Разбираемся: мебель из керамики или керамогранита

На самом деле, листовая керамика которая используется для облицовки мебели, это и есть крупноформатный керамический гранит, сокращенно - керамогранит. Однако для изготовления основы такой мебели используется совершенно другой материал. Она может быть, например, из МДФ, ДСП или фанеры, но даже это не обязательно. Материал толщиной от 3 до 6 мм наклеивается на основу, а более толстый керамогранит, толщиной 12 мм, можно использовать как самонесущий - без основы, или в каркасных конструкциях.

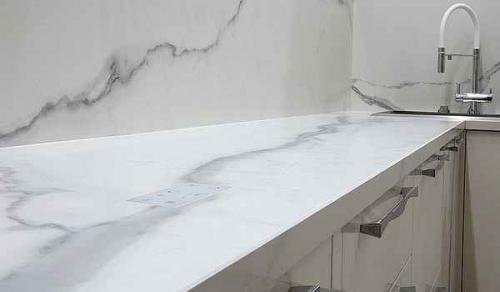

Ⅱ. Столешницы

Столешницы из керамогранита могут находить применение не только на кухне, где имеют дополнительное преимущество - существуют линейки керамогранита с дополнительным антибактериальным покрытием, действующим на протяжении всего срока эксплуатации и помогающим бороться с 99% микробов. Подобное покрытие подойдет и для столешницы, полок или зонирующих перегородок в ванной комнате, а для технических помещений (например гаража или кладовой) или уличной мебели, где в таком покрытии нет особой необходимости, можно использовать керамогранитные листы без антибактериального покрытия.

Ⅲ. Мебельные фасады

Мебельные фасады легко облицевать тонким 3 мм керамогранитом, а для столешницы использовать листы толщиной 5-6 мм в единой или контрастирующей цветовой гамме. Размеры листового керамогранита позволяют уменьшить количество швов в отделке, а значит не дробят и визуально не перегружают пространство. Коллекции, позволяющие комбинировать керамогранит различной толщины, помогают создать единое стилистическое пространство в интерьере.

Такое решение преследует не только эстетические, но и практические цели - керамогранит не имеет пор, а значит прост в эксплуатации и уходе, что может быть особенно важно не только для кухонь, но и, например, для салонов красоты, где соблюдение гигиенических норм имеет особенное значение.

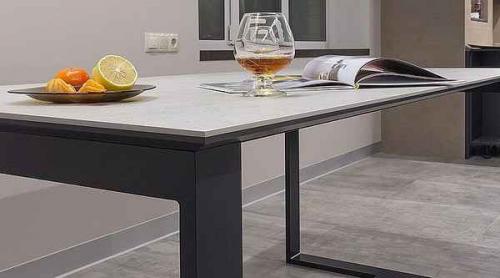

Столы:

- универсальность керамогранита предполагает его использование в изготовлении уличной всесезонной мебели для открытых террас, кафе, ресторанов и загородных клубов, где уже несколько лет уверенно завоевывает свои позиции, а разнообразие фактур и оттенков поможет такой мебели вписаться в любой стиль интерьера, от экологичного скандинавского (Коллекции Kauri, Legno Venezia от Laminam), до ультрамодного индустриального стиля лофт: Laminam Oxide, I Metalli, Calce;

- применение тонкого керамогранита в интерьере весьма разнообразно: от уютной домашней кухни, до официального стола для переговорной в стиле хай-тек, от простого и светлого минимализма, до ярких интерьеров в стиле фьюжн.

Камины, стеллажи:

- керамогранит не содержит органических материалов, поэтому устойчив к воздействию огня и высоких температур, что позволяет его использование как внутри помещения, так и для открытых кухонь на свежем воздухе, а также не выделяет токсичных соединений при прямом воздействии огня - не горит, не оплавляется, что делает возможным его использование для облицовки каминов и изготовления каминных полок;

- керамические листы устойчивы к холоду и перепаду температур, а значит его использование возможно и для кондиционированных помещений с заданным температурным режимом, - стеллажей в холодильных и морозильных камерах или винных погребах и цветочных магазинах.

Для лабораторий и медицины

Еще одно немаловажное свойство керамогранита, это его устойчивость к химическому воздействию и разным видам кислот - химическая нейтральность. Керамогранит не окисляется, не деформируется и не выгорает под действием ультрафиолетовых лучей, что расширяет сферу его применения вплоть до химической промышленности и медицины. Многие лаборатории и компании занимающиеся изготовлением специализированной мебели заказывают именно такой керамогранит.

В медицине же активно эксплуатируется другое его немаловажное свойство, о котором мы уже упоминали выше - антибактериальное покрытие. Антибактериальный эффект позволяет успешно бороться с грибком и различными видами бактерий в момент их контакта с плитами.

Шкафы-купе и перегородки

Хорош тонкий листовой керамогранит и для шкафов-купе и других раздвижных конструкций в помещениях постоянно подвергающимся сложным видам загрязнений - автомастерских, художественных студий, садовых центров. На поверхности мебели с покрытием из ламинама не закрепляются грязь и жир - благодаря очищающему эффекту вместо капель на ней образуется тонкая пленка, в результате чего грязь и жир равномерно стекают вниз без использования дополнительных очищающих средств, а керамическая поверхность антиграфитти легко очищается и не подвержена воздействию даже самых сильных красок.

► Столы и столешницы, межкомнатные и входные двери, мебельные фасады и двери шкафов-купе, полки, стеллажи, барные стойки и стойки ресепшен, спинки кроватей в отелях, подоконники, ступени, камины и каминные полки, уличные столы и скамейки и даже светильники - и это далеко не весь спектр использования тонких керамогранитных плит в мебельной индустрии!

Мебельные фасады из керамогранита. Мебель из керамогранита

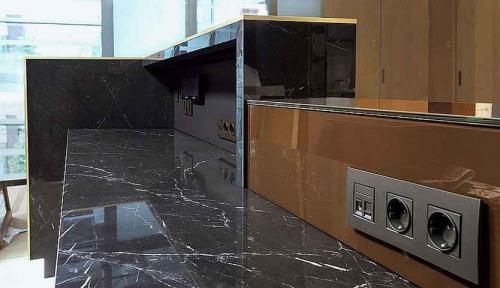

Мебель из керамогранита

Современная мебель изготавливается не только из древесины. Сегодня для её создания служат пластик, керамогранит, ЛДСП, МДФ, а также другие материалы.

Однако по праву самой прочной, надежной и изящной считается мебель из керамогранита. Современные технологии обработки керамогранита, ознакомиться с которыми можно, позволили создавать самую разнообразную дизайнерскую мебель для кухни, кафе, ресторанов, террас и т. д.

Среди основных преимуществ такой мебели являются устойчивость к глубоким царапинам, пятнам, к возникновению грибка и плесени. Мебель из керамогранита не подвержена воздействию со стороны влаги, не страшны ей и большие перепады температур.

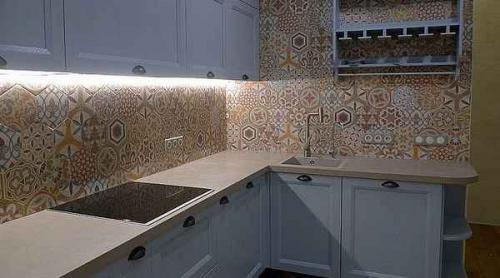

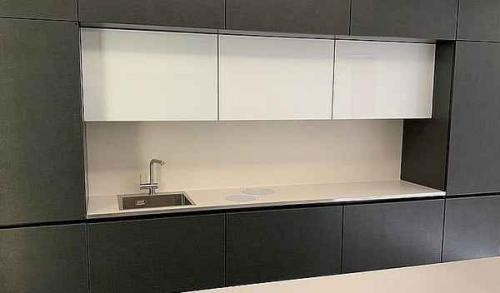

Мебель из керамогранита: кухни, фасады, столешницы

Из керамогранита наибольшей популярностью пользуются столешницы, столы и фасады на кухню. Изготавливаются они преимущественно из крупноформатного керамического гранита, толщина которого варьируется от 3 до 12 мм.

Тонкие листы керамогранита, толщиной до 6 мм, служат преимущественно в качестве декоративного материала, который приклеивается на основу. Таким образом, создаются уникальные в своём роде кухонные фасады.

Толстые листы керамогранита, толщина которых от 6 до 12 мм, используются в качестве самонесущего материала. Из такого керамогранита изготавливаютна кухню, которые обладают антибактериальным покрытием, повышенной прочностью и устойчивостью.

Кроме того, из керамогранита делают столы и всесезонную мебель, которая может быть использована под открытым небом. Можно смело сказано о том, что мебель из керамогранита занимает уверенные позиции среди мебели, которая была выполнена из других материалов.

Преимущества мебели из керамогранита

Столь большая популярность мебели из керамогранита обусловлена её уникальными в своём роде техническими характеристиками и красивым внешним видом.

Преимущества, которыми наделена эта мебель, заключаются в следующем:

• Экологичность — керамогранит является натуральным камнем природного происхождения. Следовательно, этот материал экологически безопасен в использовании;
• Жаропрочность — изделия из керамогранита не боятся воздействия высоких температур. Поэтому на столешницу из керамогранита можно без опаски ставить горячую кружку или сковороду;
• Влагостойкость — само собой разумеется, что керамогранит не подвержен воздействию со стороны влаги. Следовательно, мебель из него не боится влажности, она не рассохнется и не сгниёт от влаги.

Кроме того, мебели из керамогранита присущи и такие немаловажные свойства, как долговечность, практичность, ремонтопригодность. В составе керамогранита нет вредных добавок, искусственных красителей и других компонентов.

Сверхпрочная поверхность мебели позволяет легко резать на ней продукты даже без использования разделочных досок. При этом керамогранитная поверхность легко очищается от жира и следов пятен, на ней не появляется глубоких сколов и трещин.

В чем минусы мебели из керамогранита

Несмотря на все вышеперечисленные преимущества, есть у мебели из керамогранита один недостаток. Связан он с дорогой стоимостью. Цены на мебель из керамогранита в несколько раз превосходят стоимость мебели из массива древесины, ЛДСП или МДФ панелей.

Однако, не смотря на это, керамогранитная мебель остается востребованной и популярной. Основной её недостаток легко нивелируется большим количеством преимуществ, а также великолепным внешним видом, который присущ только изделиям из натурального камня.

Источник: https://postroivsesam.info/stati/tehnologiya-montazha-ventiliruemogo-fasada-keramogranita-fasady-iz-keramogranita

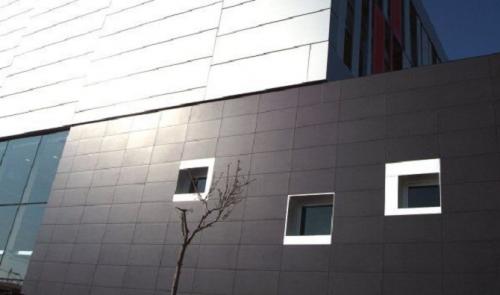

Фасад вентилируемый из керамогранита. Что такое керамогранитная плитка для фасада

Прежде чем выполнить облицовку фасада керамогранитом, следует ознакомиться с его особенностями, преимуществами и недостатками. Этот материал по внешнему виду нисколько не отличается от натурального гранита, в его основе только натуральное сырье, а цена гораздо ниже, чем у природного собрата.

Такая отделка для дома отличается долговечностью, прочностью, устойчивостью к истиранию, повреждениям и возникновению царапин. Керамогранит отлично подходит для облицовки фасада по той причине, что он хорошо противостоит различным повреждениям, в том числе, механическим и отлично справляется с негативным воздействием внешних факторов.

Отличие от других видов фасадной плитки

Керамогранит для вентилируемых фасадов часто сравнивается с классической керамической плиткой и натуральным камнем. Если проводить сравнение с натуральным аналогом, то первое, что необходимо выделить – выгодная стоимость. Но цена не отражается на характеристиках.

При сравнении с натуральным камнем керамогранит не уступает в вопросах прочности и надежности. В вопросе идентичности образцов керамогранит выигрывает у натурального камня, так как последний формируется в природных условиях, а значит, имеет разные оттенки, определенное количество прожилок и разную текстуру от образца к образцу. Все это удается контролировать при производстве керамогранита, а значит, фасад получается более эстетически привлекательным.

Отделка дома керамогранитом выигрывает у технологии, которая предусматривает использование обычной керамики. У первого варианта несравненная прочность, механическая стойкость и уровень водопоглощения, который не превышает 0,05%. У керамики этот показатель достигает 10%. Из этого следует выделить, что облицовка фасада керамогранитом более практична и долговечна, чем отделка дома керамической плиткой.

Преимущества и недостатки

Мало того, что керамогранит на фасаде смотрится очень привлекательно, он имеет множество дополнительных преимуществ. Во-первых, материал хорошо защищает стены от внешних негативных факторов и разрушения. Во-вторых, внутри помещений после такой отделки создается комфортный микроклимат благодаря утеплению внешних стен. В-третьих, дом обретает качество пожаростойкости. Фасад отлично отталкивает грязь, а уход за гладкой поверхностью не представляет сложностей.

У фасадной плитки из керамогранита, как и у любого другого отделочного материала, конечно же, есть свои недостатки. Они заключаются в значительной массе изделий, а также во внушительной стоимости материала, хоть цена и меньше, чем у натурального аналога. Но если взвесить все «за» и «против», можно сделать вывод о том, что на первый взгляд внушительный ценник оправдывается долговечностью материала и его привлекательным внешним видом.

Технические характеристики

Вентилируемые фасады из керамогранита обладают такими уникальными свойствами благодаря характеристикам материала. Изделия очень прочны, а также хорошо претерпевают многократные циклы замораживания и оттаивания. Их количество может достигать 200, при этом материал остается без повреждений. Изделия хорошо противостоят термоударам, их за цикл эксплуатации может быть около 20.

Плитка из керамогранита проявляет устойчивость к истиранию и характеризуется износостойкостью. Тепловое расширение материала незначительно и составляет 78х10-7 α. Фасадная облицовочная плитка может реализоваться в глянцевом или матовом вариантах. Изделия могут быть полированными или неполированными. Они устойчивы к воздействию кислот, а в процентном выражении это значение достигает 98 и больше.

Выбирая плитку, следует обратить внимание на устойчивость к загрязнениям. Она изменяется в зависимости от того, какая поверхность — полированная или неполированная. В первом случае материал противостоит загрязнениям с большей эффективностью.

Виды керамогранитной плитки

Керамогранитные плиты для фасада можно классифицировать по внешнему виду и назначению. Изделия могут быть:

• техническими;
• глазурованными;
• матовыми;
• полированными;
• сатиновыми.

Первые стоят дешевле и используются для облицовки зданий промышленного и технического назначения. Такая плитка имеет еще и более высокую прочность из-за внушительной толщины. Глазурованный фасадный керамогранит имеет специальное покрытие и внешне походит на керамическую плитку. Материал характеризуется износостойкостью и обладает повышенным блеском.

Фасадный облицовочный керамогранит может быть еще и матовым. По внешнему виду он почти не отличается от полированного. Но для создания первого используется специальная глазурь, которая в процессе эксплуатации не теряет натурального вида. Естественным цветом обладает полированная плита, которая на ощупь напоминает натуральный камень.

Вентфасад керамогранит узлы. Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

• оцинкованные;
• алюминиевые;
• нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

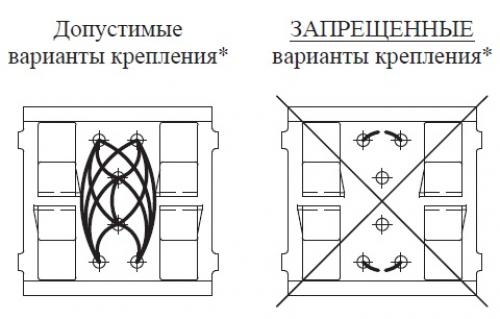

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

Если на здание не планируется выполнять проект навесного фасада, проще применить оцинкованную систему, раскладывать и подрезать плитку по факту. Если здание экспертизное, проект вам необходим.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

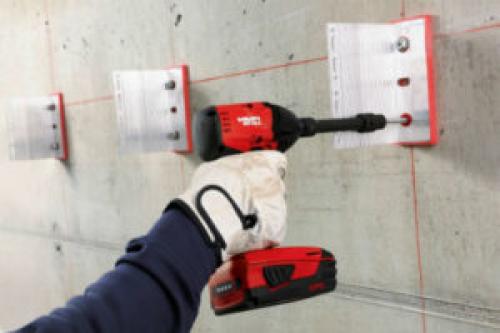

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны . Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

• верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
• между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
• в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

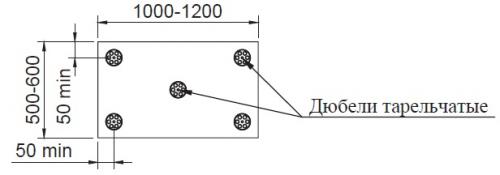

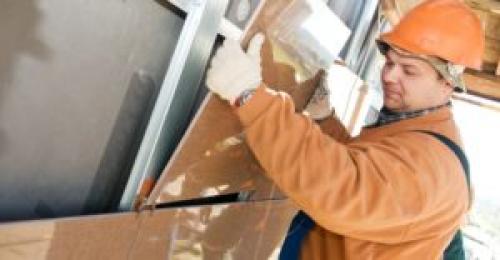

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен  пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану . Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах . Нижний слой базальтового утеплителя может быть меньшей плотности — от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.
