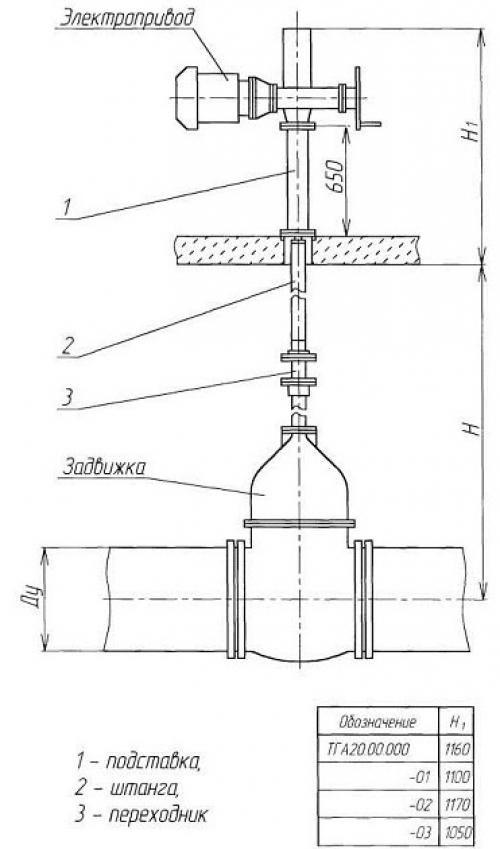

Электрозадвижка для воды. Принцип работы электрозадвижки

Электрозадвижка для воды. Принцип работы электрозадвижки

В конструктивном исполнении существует несколько видов задвижек:

1. Клиновые. Плоская заглушка перекрывает поток перпендикулярно, как бы вбивается клин.
2. Поворотные. Заслонка располагается в самой трубе и при ее повороте поток перекрывается.
3. Параллельные. Делятся на одно- или двух кольцевые. Поток перекрывается после опускания дисков в специальные углубления.
4. Шланговые. Затвор осуществляется путем сильного сжатия шланга.

В большинстве случаев при работе электропривода используется клиновое исполнение задвижек

Чтобы из механической задвижки сделать задвижку с электроприводом, достаточно к существующей конструкции добавить асинхронный двигатель и червячный редуктор. Вращение вала передается на редуктор, который приводит в движение задвижку.

Рис. 1: Червячный редуктор

Использование электропривода позволяет дистанционно управлять процессом отпирания/запирания заглушек, что получило широкое применение во многих сферах.

Рис. 2: Внешний вид электрозадвижки

В зависимости от параметров системы на конечный выбор конструкции электрозадвижки будет влиять следующие факторы:

• агрессивность среды потока
• рабочее давление в системе
• условия окружающей среды
• необходимые системы защиты и безопасности.

Электрозадвижка всегда дублируется в механическом исполнении на случаи отсутствия питания. Для переключения на ручной режим на месте расположения трубопровода и задвижки выносят элементы управления переключением на ручной режим работы.

Блок схема устройства электрозадвижки показана на рис. 3.

Рис.3: Блок схема управления задвижкой

*

Приводы оснащаются концевым выключателем с помощью которого регистрируются положения задвижки и поступают сигналы в систему управления по достижении ей крайних положений. Муфта ограничения крутящего момента позволяет обезопасить трубопровод от повреждений при заклинивании задвижки или попадании в место перекрытия посторонних предметов, предотвращает повреждение всей системы.

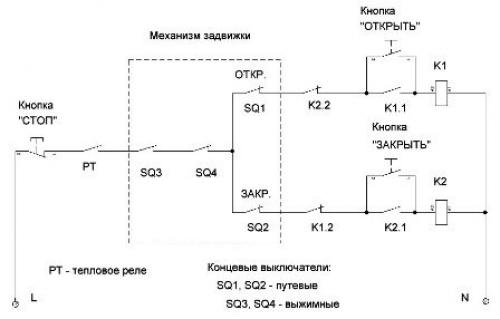

Электрическая схема подключения электрозадвижки в общем виде без системы контроля датчиков давления или сложной системы управления электроприводом выглядит следующим образом:

Рис. 4: Электрическая схема подключения электропривода

На данной схеме сигналы с концевых выключателей останавливают работу двигателя, и задвижка находится или в состоянии «открыто» или «закрыто».

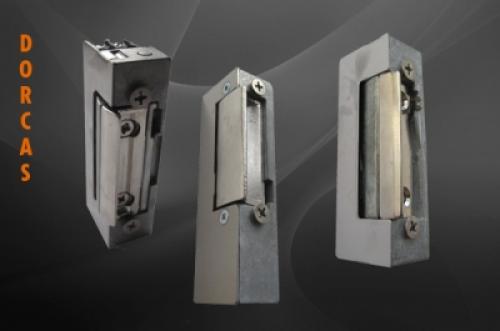

Электрозащелка. Как выбрать электрозащелку (электромеханические защелки).

Чтобы выбрать правильно электромеханическую защелку, должно быть понимание: куда она будет ставится, на каком токе работать, принцип работы, интенсивность открывания, какой замок или ответная часть будет работать с защелкой? Какими функциями электрозащелок

Защелка выбирается по критериям:

1. Принцип работы ? Блокировать дверь снятием или подачей напряжения.

Нормально закрытая - защелка заблокирована без напряжения. Для разблокировки необходимо подать напряжение.

Нормально открытая - защелка заблокирована под напряжением. Для разблокировки необходимо снять напряжение

2. Какая дверь и в каком месте ?

Уличная или внутренняя

Аварийная

Пожаростойкая

Электромеханические защелки бывают: влагостойкие, усиленные, для аварийных выходов и тд…

3. Какой вес двери и какая проходимость ?

Чем больше вес двери, тем прочнее должна быть защелка (усилие на слом).

Если дверь выше 60 кг, рекомендуем ставить защелку от 400 кг.

Если дверь легкая, но проходимость высокая, то рекомендуем ставить защелки из более прочных материалов, то есть с более сильные на слом.

4. Симметричная или асимметричная(несимметричная) защелка ?

Симметричные защелки предназначены для монтажа как на левые и на правые двери.

Асимметричные защелки бывают универсальными или левыми, или правыми.

Универсальные защелки подходят для любых дверей, но при разных дверях язычок защелки может смещаться относительно замка или ответной части (ниже, выше), так как корпус защелки несимметричный. Поэтому всегда перед тем как врезать несимметричную защелку убедитесь, что врезаете ее правильно (напротив замка). статья

5. Какие функции нужны в электромеханической защелке ?

Электрозадвижка для воды 220в. Принцип работы Задвижка, в конструкции которой присутствует электрический привод, используется зачастую на сетях водоснабжения. Также она может применяться в отопительных системах и при монтаже вентиляции. Монтаж можно осуществлять только в тех случаях, когда в трубопроводах не используются агрессивные жидкости.

Электрический привод на клапане позволяет сильно упростить управление системой водоснабжения и отопления. Раньше регулировать положение вентиля приходилось вручную, а сейчас всю работу выполняет этот прибор. Электрозадвижка используется во многих отраслях промышленности. Особенно это имеет смысл в тех местах, которые являются опасными для человека.

Конструктивная схема может немного отличаться в зависимости от рабочей среды. Во время выбора оборудования следует учитывать, для чего именно предназначен конкретный тип механизма (воды, нефти и так далее).

У агрегата есть корпус и фланцы. Подключение к трубопроводу может осуществляться параллельно или под углом. Качественная герметизация обеспечивается с помощью дополнительных уплотнителей. Между корпусом и верхней крышкой тоже есть кольцевидная прокладка. Она не позволяет протекать жидкости. Электрические задвижки имеют асинхронный двигатель, в котором установлен короткозамкнутый ротор. К ротору подсоединён червячный редуктор. У привода есть выключатель и ручной дублёр. Конструкция имеет поворотный диск, который или открывает подачу жидкости, или полностью перекрывает. Эту функцию берёт на себя контрольный блок, функционирующий на основе данных, полученных с датчиков. Запорный механизм срабатывает только после подачи сигнала. Работа клапана обеспечивается штоком. Этот элемент и гайка образуют резьбовую пару. Когда шток не выпирает, такое устройство не монтируется на ответственном объекте, потому что конструктивные особенности этих моделей усложняют обслуживание и ремонт. Изделие может срабатывать из-за изменения расхода жидкости, показателей давления или температуры. Всё это отслеживается при помощи датчиков.

Электроклапан. Электромагнитный (соленоидный) клапан

Электромагнитный клапан  — электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов. Он состоит из корпуса, соленоида ( электромагнита ) с сердечником, на котором установлен диск или поршень, регулирующий поток.

На электромагнитную катушку клапана подаётся электрическое напряжение , после чего магнитный сердечник втягивается в соленоид, что приводит к открытию либо закрытию клапана. Сердечник помещён внутри закрытой трубки катушки соленоида — это необходимо для герметичности электромагнитного клапана.

Устройство электромагнитного клапана подобно устройству обычного запорного клапана , однако открытие либо закрытие электромагнитного клапана осуществляется без механических усилий — посредством электромагнитной катушки (соленоида) путём подачи на неё электрического напряжения.

Соленоидный клапан применяется как в сложных технологических процессах, так и в быту. С его помощью можно дистанционно подать требуемый объём жидкости , пара или газа в нужный момент времени (подача воды в поливочных системах, регулирование отопительных процессов, обеспечение работы котельных объектов, в системах дозирования и смешения, а также для слива воды).

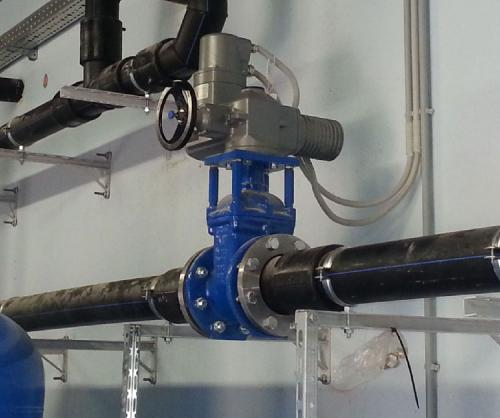

Электрозадвижки для трубопроводов: схема подключения, установка и управление

Современный монтаж запорной арматуры, в подавляющем большинстве случаев, ведется с применением электрозадвижки для трубопроводов. Особенно в системах трубопроводов воды, нефти и газа. Связано это с тем, что механические задвижки в современных условиях уже морально устарели.

А возможность перекрывать поток через трубопровод дистанционно, гораздо удобней, экономичней и быстрее, чем непосредственное перекрывание вентиля.

Это дает возможность строить сложные автоматизированные системы управления потоками жидкости или газа в разных направлениях промышленности или водоснабжения.

Принцип работы электрозадвижки

В конструктивном исполнении существует несколько видов задвижек:

1. Клиновые. Плоская заглушка перекрывает поток перпендикулярно, как бы вбивается клин.
2. Поворотные. Заслонка располагается в самой трубе и при ее повороте поток перекрывается.
3. Параллельные. Делятся на одно- или двух кольцевые. Поток перекрывается после опускания дисков в специальные углубления.
4. Шланговые. Затвор осуществляется путем сильного сжатия шланга.

В большинстве случаев при работе электропривода используется клиновое исполнение задвижек
