Компрессионный фитинг для металлической трубы. Особенности фитингов

28.09.2022 в 06:49

Компрессионный фитинг для металлической трубы. Особенности фитингов

Типоразмеры стальных деталей для соединения труб, представленных на современном строительном рынке, охватывают всю линейку, которая может применяться в проектах транспортировки рабочих жидкостей. Диаметры стальных изделий могут быть выражены в миллиметрах (мм) — метровый ряд или дюймах (inch, in или ″). Наружные диаметры и типоразмеры составляют от 3,2 мм (1/8») до 123,8 мм, что, соответственно, составляет 4 и 7/8 дюйма.

Достоинства

Основным преимуществом стальных соединительных элементов является широкий ассортимент и стальная прочность. Применяя различные детали в составе трубопровода, можно легко добиться как требуемого угла поворота трубы, так и организации ответвления.

С применением нужных элементов можно изменить диаметр трубопровода и организовать заглушку. Установка трубопроводной арматуры с использованием соединительных деталей также не вызовет затруднений.

К плюсам данных изделий относится возможность выбора по типу присоединения к трубопроводу:

  • сварка или резьба;
  • обжимной способ;
  • соединение с применением пресс техно или фланцевое соединение.

Недостатки

К недостаткам стальных изделий можно отнести:

  1. Большой вес. При больших объемах работ это будет ощущаться.
  2. Недостаточную пластичность. Свойство, которое отсутствует у полипропиленовых труб и деталей для их соединения.
  3. Подверженность стали коррозионному воздействию. Применение антикоррозионных покрытий позволяет свести негативные последствия к минимуму.

Срок службы, возможно, и мог бы стать одним из минусов, но с учетом других компонентов трубопроводов и материалов таковым, скорее, не является.

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

Фитинги для стальных труб применяются в составе современных систем транспортировки жидкостей. Это могут быть технологические трубопроводы и сети жилищно-коммунального хозяйства.

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

Особенности фитингов

Типоразмеры стальных деталей для соединения труб, представленных на современном строительном рынке, охватывают всю линейку, которая может применяться в проектах транспортировки рабочих жидкостей.

Диаметры стальных изделий могут быть выражены в миллиметрах (мм) — метровый ряд или дюймах (inch, in или ″).

Наружные диаметры и типоразмеры составляют от 3,2 мм (1/8») до 123,8 мм, что, соответственно, составляет 4 и 7/8 дюйма.

Достоинства

Основным преимуществом стальных соединительных элементов является широкий ассортимент и стальная прочность. Применяя различные детали в составе трубопровода, можно легко добиться как требуемого угла поворота трубы, так и организации ответвления.

С применением нужных элементов можно изменить диаметр трубопровода и организовать заглушку. Установка трубопроводной арматуры с использованием соединительных деталей также не вызовет затруднений.

К плюсам данных изделий относится возможность выбора по типу присоединения к трубопроводу:

  • сварка или резьба;
  • обжимной способ;
  • соединение с применением пресс техно или фланцевое соединение.

Недостатки

К недостаткам стальных изделий можно отнести:

  1. Большой вес. При больших объемах работ это будет ощущаться.
  2. Недостаточную пластичность. Свойство, которое отсутствует у полипропиленовых труб и деталей для их соединения.
  3. Подверженность стали коррозионному воздействию. Применение антикоррозионных покрытий позволяет свести негативные последствия к минимуму.

Срок службы, возможно, и мог бы стать одним из минусов, но с учетом других компонентов трубопроводов и материалов таковым, скорее, не является.

Разновидности фитингов по форме и назначению

Подбор изделий следует осуществлять в соответствии с материалом труб и особенностей монтажа. Муфты применяются для соединения труб: угольники — для их поворота, тройники — для присоединения ответвления.

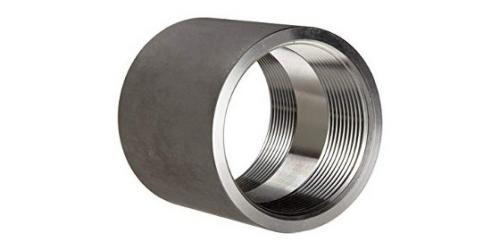

Муфта

Применяется для соединения труб в одном направлении. В данном случае муфта используется стальная с внутренней резьбой.

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

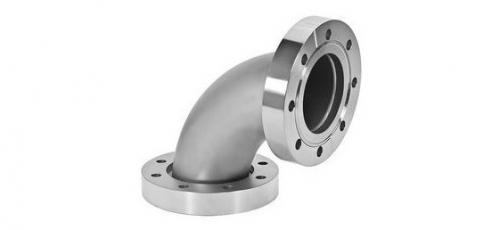

Отвод (угольник)

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

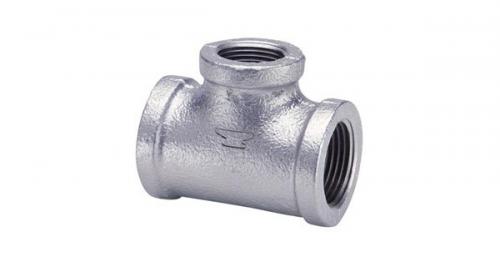

Тройник

Тройники позволяют организовать ответвления от основного трубопровода. Тройники могут быть равнопроходными или переходными. У равнопроходного тройника диаметр магистрали (основного направления) равен диаметру ответвления. Переходной тройник присоединяет к основной магистрали трубу меньшего диаметра.

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

Цены на тройники для стальных труб

Тройник для стальных труб

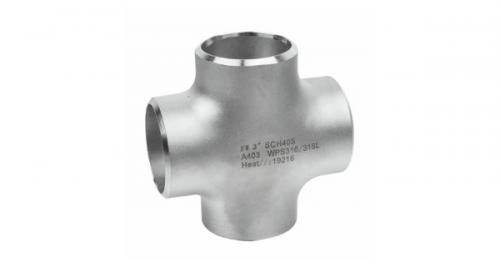

Изделие, разделяющее поток рабочей среды в четырех направлениях. Возможно и другое применение данного изделия. Крестовина может соединять два входящих второстепенных потока в третий.

Как и тройник, крестовина может иметь ответвления как равные диаметру магистрали, так и отличаться от ее диаметра.

Крестовины по способу присоединения к трубопроводу могут быть как безрезьбовые — под приварку, так и с резьбой (внутренней или наружной).

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

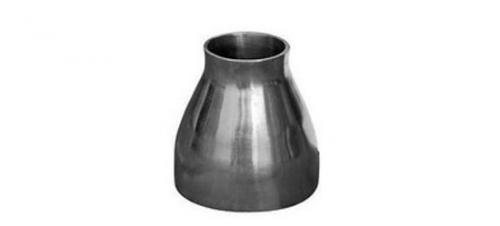

Переходник (переход)

Переходники предназначены для соединения труб разных диаметров. Переходники (по другому — переходы) по конструкции могут быть концентрическими и эксцентрическими.

Отличие в конструкции концентрических и эксцентрических переходов состоит в нахождении линии центра трубопровода. У концентрических переходов центр совпадает для обоих диаметров.

В конструкции эксцентрического перехода линии центра большего и меньшего диаметров находятся на разных уровнях.

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

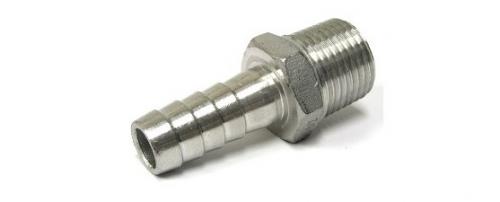

Штуцер

Штуцеры служат для подключения контрольно-измерительной аппаратуры. А, самое простое его назначение — подключение гибких шлангов. Резьбовая часть штуцера вкручивается в трубу, а на «елочку» надевается патрубок (шланг). Ступенчатая структура не позволяет шлангу соскочить. Типоразмеры штуцеров, как правило, зашифрованы в их обозначении.

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

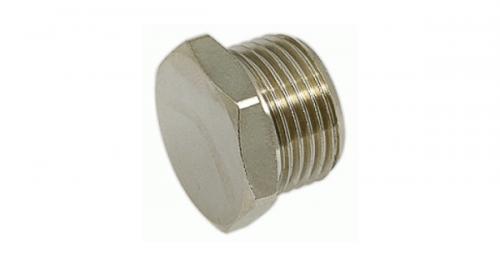

Заглушка

Заглушка, как элемент трубопровода, нужна для того, чтобы закрыть конец трубы. Таким способом герметизируется система. Заглушки небольших диаметров изготавливаются с резьбой.

Диаметр заглушки зависит от диаметра трубы. Следовательно, различают заглушки с типоразмерами по внутреннему и по наружному диаметру.

Заглушки, изготовленные методом штамповки, могут быть эллиптическими или плоскими.

Фитинги для стальных труб под сварку. Самый распространенный трубопроводный фитинг под сварку

Есть и другие изделия — специализированные, их модификации и гибриды. Применяются гибриды редко и, как правило, изготавливаются под заказ.

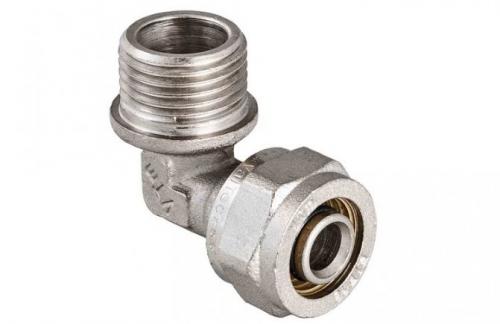

Обжимные фитинги для металлических труб. Виды обжимных фитингов

Такие соединения элементов трубопровода бывают двух типов:

  • обжимные. Они оснащаются одним либо двумя кольцами. Принцип работы деталей данного типа основан на использовании полимерного уплотнения. Под воздействием внешнего давления этот материал сжимается, плотно охватывая внешнюю поверхность вставленной трубы. В результате получается герметичное соединение.
  • прессовые. С их помощью создаётся неразъёмное соединение. Минусом пресс-фитингов является невозможность повторного использования в случае возникновения протечки. Тогда его необходимо будет просто заменить.

У обжимной муфты для стальных труб этот недостаток отсутствует. Изготавливаются такие фитинги из различных материалов, но всем им присущи следующие достоинства:

  • износостойкость и долговечность;
  • большой выбор различных конфигураций.

Главным минусом обжимной муфты на стальную трубу является относительно небольшая надёжность соединения. Для того, чтобы снизить вероятность разгерметизации стыка, крепление этой детали периодически необходимо подтягивать.

Обжимные фитинги для металлических труб. Виды обжимных фитингов

Для стальных труб можно подобрать муфту любой конфигурации и назначения

Основной сферой применения обжимных фитингов являются ремонтные или строительные работы, связанные с соединением металлических труб, внешний диаметр которых не превышает 60 миллиметров. Конструкция этой детали состоит из корпуса (основания) и штуцеров, оснащённых обжимными кольцами и накидными гайками, с помощью которых выполняется надёжное крепление. Быстрая сборка/разборка – вот основное преимущество, которое характерно эти съёмным изделиям. Ведь если возникнет необходимость демонтировать трубу, не придется разрезать сварной шов.

Совет! Для замены переходника данного типа можно использовать не только аналогичную модель, но и другой фитинг с идентичными характеристиками.

Удобные и недорогие обжимные муфты для соединения стальных труб практически лишены недостатков, а если во время эксплуатации и возникнут протечки, то это будет вызвано, скорей всего, некачественной работой исполнителя.

Фитинги для металлических водопроводных труб. Резьбовые фитинги для металлических труб

Для изготовления резьбовых фитингов, необходимых для монтажа стальных труб магистрального водоснабжения, используется высокопрочный металл. На заготовках изначально нарезается цилиндрическая резьба. Чтобы достичь герметичности, резьба уплотняется прокладкой из льна, обработанной пропиткой на основе олифы. Также в качестве уплотнителя может использоваться ФУМ-лента или иные материалы, которые сейчас можно приобрести в любом сантехническом магазине.

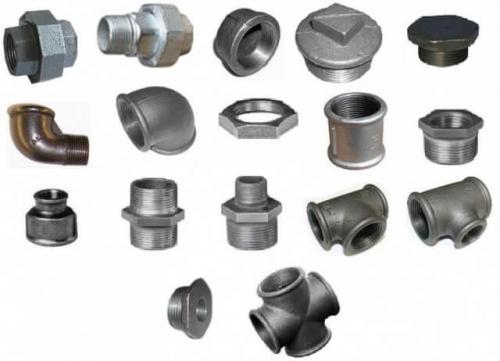

Компрессионный фитинг для металлической трубы. Особенности фитингов 09

Материалом для изготовления соединительных фитингов может быть сталь или чугун. В соответствии с предъявленными требованиями, готовые резьбовые фитинги для металлических труб не имеют вкраплений иных веществ или визуально заметных раковин, которые возникают из-за неправильной технологии производства металлических изделий. Данное требование актуально как для внешних, так и для внутренних поверхностей фитингов. Также в стандартах указано, что торцы запорной арматуры должны располагаться под 90-градусным углом относительно осей каждого прохода. Такой металлический соединитель для труб будет весьма надежным и прослужит много лет.

Иногда при производстве края фитингов снабжаются толстенькими бортиками, которые не несут в себе функциональной нагрузки, а служат лишь декоративным элементом. Стальная запорная арматура такого дополнения лишена.

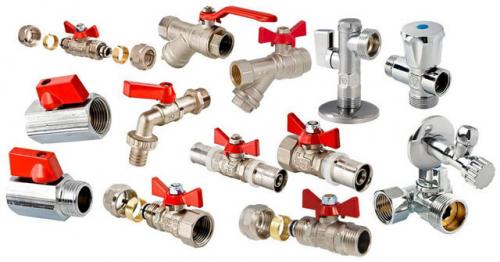

Компрессионный фитинг для металлической трубы. Особенности фитингов 10

Диаметр условного прохода резьбовых фитингов может варьироваться в пределах от 8 до 100 мм. Как правило, данный вид фитингов устанавливается на водопроводные магистрали, в которых рабочая температура не превышает 175 градусов, а верхний предел давления составляет 1,6 МПа.

Главным достоинством резьбового соединения, выгодно отличающего такие фитинги от других видов, является возможность их разборки: при необходимости можно легко демонтировать трубы без затрат на оборудование для резки или наем специалистов (детальнее: " Преимущества резьбового соединение труб, способы герметизации стыков "). Чаще всего резьбовые фитинги для стальных труб устанавливаются в квартирах, частных домах и на дачных участках, поскольку именно в этих случаях данные приспособления полностью оправдывают свое предназначение.

Фитинги для стальных труб бывают. Резьбовые фитинги для труб – материалы изготовления

Общепринято, что посредством резьб производят соединения вдиаметрами до 50 мм (2 дюйма). Для этих целей используют фитинги, выполненные из следующих металлов:

Для производства фитингов по общепринятой технологии берут отрезки прута цилиндрического сечения, который формуют методом горячей штамповки. После этого в заготовках прорезают резьбовую насечку.

Многие частные компании-производители при изготовлении прямолинейных элементов (сгонов, бочонков, удлинителей) используют. Их условный проход, примерно равный внутреннему диаметру трубного проходного канала, для бытового использования соответствует цифровому ряду 10, 15, 20, 25, 32, 40, 50 мм и полностью соотносится с дюймовыми размерами.

Материалом для водогазопроводных труб являются углеродистые стали обыкновенного качества марок от Ст0 до Ст6 со степенью раскисления (по ГОСТ 380-2005): кипящая (кп), полуспокойная (пс) и спокойная (сп). Также для фитингов могут быть использованы нелегированные качественные и специальные марки конструкционных сталей от Ст8 до Ст60 (по ГОСТ 1050-2013).

Для защиты стальных деталей от коррозии, повышения эстетичности внешнего вида, их нередко покрывают цинком.

Рис. 2 Типоразмеры и масса водогазопроводных труб по ГОСТ 3262-75

Данный тип фитингов получают после отливки и термообработки мягкого, вязкого и пластичного белого чугуна. Изделия могут выпускаться черного цвета без обработки или с цинковым напылением, повышающим их антикоррозионные свойства и придающим серебристую окраску. Главное преимущество чугуна — невысокая стоимость, лучшая, чем у сталей, коррозионная стойкость и в связи с этим более длительный эксплуатационный срок.

Нержавеющую сталь с высоким сопротивлением коррозии получают добавлением в сплав не менее 13% хрома. Основные виды нержавейки для производства фитингов — марки 12Х18Н10т (18% хрома Х и 10% никеля Н), AISI 304 (аналог 08Х18Н10), AISI 316 (316L по ГОСТ – 03Х17Н14М3, 08Х17Н13М2, 316Ti – 10Х17Н13М2Т). Чаще всего их изготавливают из недорогой нержавеющий стали AISI 304, если требуются большая прочность и термостойкость, используют сплав с добавлением молибдена (М) AISI 316.

В отличие от AISI 304, обладающими некоторыми магнитными свойствами, сплав AISI 316 не магнитится.

Хотя нержавейка дешевле латуни, она превосходит ее по прочностным характеристикам, обладает большей термостойкостью. Прямолинейные фитинги из нержавейки в зависимости от сложности формы получают путем обработки цилиндрического прутка на токарных или с числовым программным управлением станках. Заготовкам более сложного конструктивного исполнения придают форму методом горячей штамповки, после чего на станках прорезают резьбовой профиль.

Рис. 3 Физические и механические параметры хромоникелевой нержавейки AISI 304

Это самый популярный сантехнический материал, из которого выпускают подавляющее количество трубопроводной арматуры, представляет собой сплав меди и цинка, нередко с добавлением небольшого количества свинца. Для производства трубных фитингов используются деформируемые латуни с содержанием цинка 37 — 42% (например, ЛС59-1, зарубежный аналог CW617N). Металл обладает высокой пластичностью, антифрикционными и антикоррозионными свойствами, не намагничивается.

Латунные фитинги выпускают из прутка цилиндрической формы, его нарезают на фрагменты нужной длины и формуют методом горячей штамповки. Второй этап изготовления фитингов — нанесение на штампованные гладкостенные заготовки резьбовой насечки. Если детали имеют прямолинейную форму, этап формующей штамповки пропускают и в фрагменте прутка после протачивания канала просто нарезают наружную и внутреннюю резьбы.

Для повышения эстетичности внешнего вида латунные фитинги иногда покрывают хромом, а для увеличения срока службы используют никелевое напыление. Также дополнительные покрытия из различных металлов препятствует вымыванию вредного для здоровья цинка из латуни.

Рис. 4 Физические характеристики литейных латуней

. Возможно, также будет интересно узнать, какие бывают фитинги для полипропиленовых труб. Каталог, ассортимент, размеры и варианты переходов и соединенияй.

Бронза.Хотя резьбовые фитинги из бронзы, являющейся сплавом меди с оловом, не как часто встречаются в торговой сети, их выпускают довольно известные зарубежные компании (немецкий концерн Viega). Преимущества бронзовых сплавов перед латунными помимо их отличной коррозионной стойкости — более высокие жесткость, прочность и износостойкость.

Также бронза намного более коррозионно устойчива в сравнении с латунью при эксплуатации в соленой морской воде.

Существуют два основных класса бронз в зависимости от процентного содержания в них олова — безоловянные и оловянные. Для изготовления трубопроводной арматуры используют как оловянные марки бронз Бр.ОЦ, Бр.ОС, так и безоловянные Бр.АМ, Бр.АЖ.
