Задвижка для конкретного применения

В любой трубопроводной промышленной магистрали устанавливают задвижки, которые перекрывают поток газа, жидкости, сыпучего материала и других тел. Их используют во время ремонта и обслуживания трубопровода: регулировка потока и его полная остановка осуществляется различными видами задвижек с отличными конструкциями.

Конструкция клиновой задвижки обладает двумя ключевыми особенностями: седла располагаются под углом друг к другу, а затвор имеет клиновидную форму, сужающуюся к низу. Эти характеристики определяют эффективность работы задвижки и ее применение в различных системах.

Затвор может быть представлен в нескольких вариантах:

Отличительной характеристикой задвижек клинового типа, у которых седла находятся под определенным углом. Форму клина будет иметь затвор, который может быть двухдисковым, упругим или жестким. В положении «закрыто», клин будет придавлен между седлами. Разновидность устройств будет напрямую зависеть от сферы эксплуатации устройства и его месторасположения.

Общий принцип действия задвижек основан на перекрывании потока жидкой или газообразной среду путем уменьшения проходного сечения трубопровода. По степени герметичности перекрытия задвижки делятся на классы А, В, C, D, B1, C1, D1, характеристики каждого класса регламентируются ГОСТ 9544-2005.

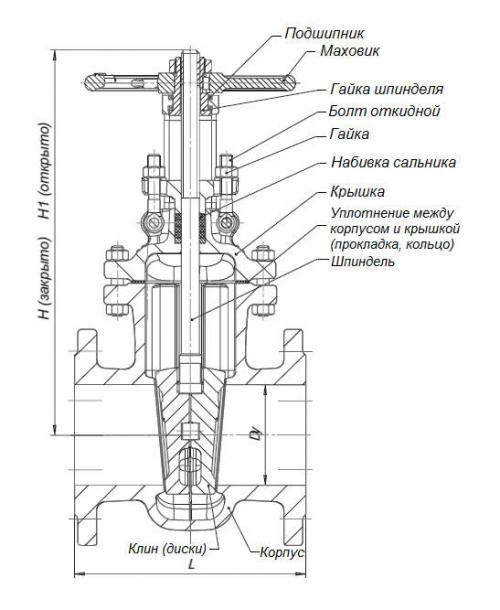

Конструктивно любая задвижка включает в себя корпус из чугуна или стали, крышку с рабочим запорным элементом и присоединительные патрубки, благодаря которым арматура подсоединяется к трубопроводной линии. В зависимости от способа присоединения выделяются следующие разновидности задвижек:

В клиновой задвижке плоскости запорного элемента и уплотнительные седла расположены под углом друг к другу. Клин может быть жестким или состоять из двух дисков, соединенных между собой.

Задвижка с жестким клином отличается более простой конструкцией, однако не лишена некоторых недостатков. Для герметичного перекрытия рабочей среды угол клина и уплотнительных седел должны точно совпадать. Для движения шпинделя требуются значительные усилия, а перепад температур может вызвать деформацию запорного элемента и заклинивание задвижки.

Шиберной задвижкой называют разновидность запорной арматуры, у которой затвором служит плоская пластина, перемещающаяся перпендикулярно (в единичных моделях под углом) потоку транспортируемой среды.

Шибер задвижка отличается от клиновой тем, что ее запорная пластина имеет небольшую толщину и соответственно малую площадь торцевой поверхности при опускании в седло. Во многих конструкциях ее еще более снижают, придавая форму заостренного ножа, способного рассекать среду со взвешенными частицами. Это позволяет использовать изделия для перекрытия потока рабочего тела в трубопроводах, транспортирующих жидкости с высоким содержанием мягких загрязнений или небольшого размера твердых фракций.

Основными деталями задвижки является корпус, крышка и сальниковый (сильфонный) узел герметизации , обеспечивающие герметичность арматуры и рабочей среды в трубопроводе по отношении к внешней среде и злин (затвор), посредством штока перемещаемый к уплотнительным поверхностям и обеспечивающий герметичностое перекрытие рабочей среды в обоих направлениях. Задвижка является двунаправленной трубопроводной арматурой с возможностью перекрытия потока среды в двух направлениях.

При конструкции с шпинделем не выдвижного типа, узел соединения болт/гайка находится внутри шпинделя в рабочей среде, как при закрытии, так и при открытии устройства.

Задвижка – тип запорной трубопроводной арматуры. Управление задвижкой и рабочей средой с помощью электропривода снижает трудоемкость обслуживания промышленных и технологических трубопроводов большого диаметра, решает задачу быстрого реагирования в нештатных ситуациях. Преимуществом задвижек с электрическим приводом является автоматическая регулировка необходимого усилия, для надежной герметичности.

Группа компаний МеталлЭнергоХолдинг предлагает купить фланцевые и клиновые задвижки с электроприводом, по цене завода изготовителя, без торговых надбавок, с документами качества – в розницу и оптом.

Фланцевые и клиновые задвижки – принцип работы с электроприводом

Шиберная задвижка с приводом - устройство, принцип функционирования которого отличается простотой и надежностью. В связи с этим, оно пользуется большой популярностью, и, практически незаменимо для трубопроводных, канализационных и сточных систем, производственных и промышленных установок.

Шиберные задвижки с электроприводом всегда размещают перпендикулярно движению потока рабочей среды. Под воздействием механизма, шток или шпиндель передает усилие шиберному элементу, который начинает двигаться, полностью или частично закрывает доступ содержимому трубы.
