Дренаж из канализационных труб. Принципы организации и виды трубного дренажа

Дренаж из канализационных труб. Принципы организации и виды трубного дренажа

Существует довольно широкий ряд способов того, как справиться с повышенной влажностью на участке.

К примеру, если имеют дело с глинистыми грунтами, дренаж можно провести методом бурения на территории многочисленных неглубоких скважин.

Также в глинистом грунте можно прорыть траншеи с уклоном, в которых благодаря водонепроницаемым стенкам будет собираться вода и направляться в точку сливания. Каналы можно присыпать любым хорошо проницаемым для водной среды материалом, обычно используют щебневые и песочные засыпки.

Популярный у многих владельцев частных домов метод отвода дождевых вод — устройство на участке лотковых водоотводов с защитными крышками. Их устанавливают заподлицо с твердым покрытием участка и под уклоном направляют за его территорию или в дренажный колодец.

Снизу около фундаментов зданий на небольшом от них расстоянии устраивают перехватывающий трубный дренаж. Его используют для отведения водных масс при изменении климатических факторов: выпадании осадков, таяния льда и снега.

При повышенном уровне грунтовых вод фундаментную основу зданий защищают при помощи понижающего дренажа. Для этого трубопровод размещают вокруг постройки на расстоянии 1 — 2 м от фундамента и ниже него на глубине около 0,5 м. В этом случае опускается уровень водяной линзы, и она не достигает фундаментной ленты или плиты.

При использовании автономной канализации воду из септиков отправляют в колодец или на поля фильтрации. Для аэрации используют дрены с перфорированием по всему периметру оболочки, которые реализуют функцию рассеивающего дренажа.

Рис. 3 Дренаж стоков от септиков

Дренажная труба. Часть 1. Виды труб, материалы изготовления, конструкция . На нашем сайте есть развернутая статья про дренажные трубы, которая не уместилась в одну статью! Если хотите знать все про организацию дренажа, материалы и правильный монтаж, переходите по ссылке выше и, приятного прочтения!

Как выглядит дренажная труба. Дренажная труба — материалы изготовления

Дренажная труба для дренажа участка или удаления сточных вод прокладывается под землей, где основным негативным фактором является влага, содержащаяся в почве. Поэтому при выборе не рассматриваются в качестве материала изготовления черные металлы и чугун, обладающие низкой коррозионной стойкостью и запрещенные ГОСТ к прокладке в земле без защиты. Также неприемлемым вариантом в силу экономической нецелесообразности является использование для дренажа трубопроводов из цветных металлов или нержавейки, тем более что сложно найти подходящие изделия больших диаметров.

Теоретически дренажную трубу можно изготовить самостоятельно из любой неметаллической трубы, просверлив круглые отверстия или нарезав болгаркой прямоугольные щели в трубной оболочке.

На рынке представлено несколько разновидностей труб для дренажа как из старых классических материалов, так и из современных полимеров. Следует отметить, что многие трубы, изготовленные не из пластиков, готовят для дренажирования ручным способом, прорезая соответствующие проходные каналы в трубных стенках дрелью или болгаркой.

Рис. 3 Трубы и муфты из асбестоцемента

Асбестоцемент

Асбестоцементные трубы применяют для монтажа наружных безнапорных канализационных коммуникаций, коллекторов мелиорации и кабельных линий телефонной связи. Техусловия на асбестоцементные трубы регламентированы ГОСТ 1839-80, согласно которому:

• Стандартная длина изделий: 295, 395 см.
• Условный проходной размер: 10 — 15 — 20 — 30 и 40 см.
• Толщина оболочки: от 9 до 17 мм.

Согласно ГОСТ 1839-80, трубы выпускают без раструбов, для их соединения между собой используют муфты большего размера, рассчитанные на герметизацию стыков при помощи резиновых колец. Многие производители выпускают трубы из асбестоцемента с раструбами, облегчающими и упрощающими процесс стыковки участков прокладываемой магистрали.

Отверстия для воды в трубных стенках могут быть прорезаны в процессе производства или при монтаже изделий, их стандартный диаметр 10 — 20 мм или больше при расстоянии между точками пробивки в 10 — 20 см.

Рис. 4 Хризотилцементные дрены и муфты

Хризотилцемент

Техусловия на трубы из хризотилцемента, изготовленные путем смешивания минераловолокнистой силикатной составляющей — хризотила с цементом, приведены в ГОСТ 31416-2009, его основные положения:

• Сферы использования труб: безнапорные канализационные наружные трубопроводы, коллекторы для дренажа в системах мелиорации и магистралях теплосетей, воздуховодные вентиляционные шахты, укладка кабельных линий телефонии.
  Также трубопроводы из хризотилцемента применяют для устройства напорных водоподающих и мелиоративных коммуникаций, транспортировки нагретой воды и теплоносителя в системах отопления с температурными параметрами до + 115 °С и номинальным напором не больше 1,6 Мпа (16 бар, атмосфер).
• Длина изделий: 295, 395, 500 см.
• Условный проходной диаметр: 10 – 12,5 — 15 — 20 — 25 — 30 — 35 — 40 — 50 см.
• Толщина оболочки: от 8 до 24 мм.

Согласно приведенному ГОСТ 31416-2009, трубы из хризотилцемента выпускают цилиндрическими, для устройства поворотов, подключения дополнительных веток, перехода на иные размеры использует фасонные детали из стали или коллекторные элементы из бетона с установленными фасонными частями.

Соединение прямолинейных участков производят при помощи муфт из хризотилцемента и резиновых колец (по ГОСТ 5228 или иным актам).

Как и предыдущая разновидность, трубы из хризотилцемента выпускают и с раструбовым соединением, водопроводящие отверстия могут прорезаться как на предприятии, так и монтажниками перед прокладкой магистрали.

Рис. 5 Глиняные и керамические трубы

Керамика (обожженная глина)

Дренажные трубы для проведения мелиоративных работ, изготовленные из глин по обычной технологии или с применением обжига, рассмотрены в ГОСТ 8411-74, где указаны их форма и размерные параметры.

В соответствии с приведенным нормативным документом, изготавливают следующие керамические изделия:

• Виды дренажных труб из глины по наружной форме: цилиндрические, шестигранные, восьмигранные.
• Внутренний диаметр: от 5 до 30 см.
• Длина: 33,3 см или 50 см для диаметров от 10 см (по согласованию с производителем).

Все трубы из глин имеют шероховатые внутренние стенки цилиндрической формы, их укладку производят с защитой стыков фильтрующими материалами. Из-за отсутствия подходящих фасонных изделий глиняный трубопровод обычно монтируют в прямолинейном расположении без боковых отводов и поворотов.

Помимо специальных глиняных, в торговой сети реализуются круглые керамические трубы с раструбовыми патрубками, которые также можно использовать в качестве дренажных после прорезания в их оболочке сквозных щелевых или круглых отверстий.

Дренажная труба

Для термина «Дрена» см. также другие значения .

Дрена́жные тру́бы , или дре́ны , — основа системы глубинного дренажа , выполняют функцию водоприема и водоотведения, необходимого для осушения местности.

Дренаж  — это разветвленная система взаимосвязанных труб (дрен), которые укладывают с уклоном в сторону водоприемника (канала, кювета, водоёма , дренажного колодца ) вокруг или вдоль сооружения (участка). Каждая из дрен имеет на стенках специальную сеть отверстий, расположенных на определенном расстоянии друг от друга. Такая система труб впитывает воду из грунта и отводит её за пределы участка.

Использование дренажных труб позволяет решить проблему защиты территории и находящихся на ней строений от повреждений, связанных с избыточной влажностью (мерзлотой, образованием плесени, луж и весенних наледей), предотвратить затопление подвальных и цокольных помещений, загнивание корневой системы растений.

Дренажные трубы можно разделить на такие основные категории:

Для использования этих труб в качестве дренажных в их верхней половине делаются пропилы шириной 3-7 мм, расположенные в шахматном порядке с шагом 100—200 мм (в зависимости от характеристик грунта);

Керамические трубы изготавливаются из глины с возможным применением добавок. Существуют варианты с перфорацией, щелевыми отверстиями и рифлёной внешней поверхностью (желобки способствуют увеличению поглотительной способности);

Трубы из полиэтилена высокого или низкого давления (ПВД или ПНД).

Трубы из пористых материалов ( керамзитостекло , пластобетон ) отличаются тем, что вода просачивается в них через поры в стенках, а не сквозь специальные отверстия.

Укладка дренажных труб происходит согласно заранее разработанному плану дренажной системы. Минимальный уклон дренажной трубы по строительной норме составляет в глинистых грунтах  — 2 см, а в песчаных — 3 см на погонный метр. На практике для нормального стока воды уклон трубы делают 5-10 мм на погонный метр . В соответствии с этими требованиями выкапываются траншеи , дно которых выравнивают и утрамбовывают мелким щебнем (создается фильтрующий слой).

Монтаж системы труб производится с применением соединительных элементов — муфт, переходников, тройников, колен. Дрены засыпают несколькими слоями водопроницаемых материалов (например геотекстиль ) — сначала располагается промытый щебень или гравий, затем песок, а сверху укладывают вынутый ранее грунт. Толщина обсыпок колеблется в среднем от 100 до 300 мм (чем менее водопроницаем окружающий грунт, тем толще засыпка). Чтобы не допустить заиливания дрен и засорения перфорации, используют фильтры из геотекстиля (при мелиорации песчаного и супесчаного грунта) или кокосового волокна (если осушаются глинки, суглинки, торфяники).

При необходимости увеличения пропускной способности системы в траншею можно уложить комбинации из нескольких дренажных труб разных диаметров.

Простейший дренаж. Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

• трубным;
• пластовым;
• кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид #1 — трубный способ укладки

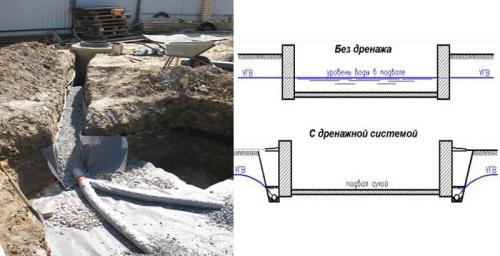

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов –. Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 — пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

• Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
• Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
• Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 — кольцевой дренаж

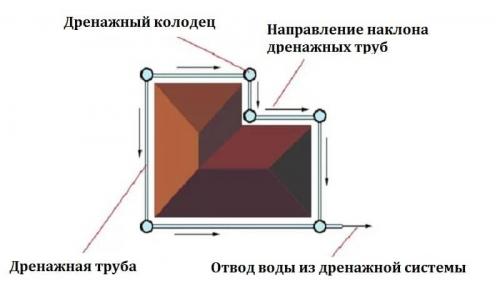

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системойможно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.

Дренаж вокруг дома глубина. Что такое дренаж и зачем его нужно устанавливать вокруг частного дома или коммерческого здания?

Дренажная система — это система труб, лотков и различных дренирующих материалов, основная задача которых это максимально быстро отвести поверхностные или грунтовые воды от промышленных зданий, частных домов, различных подземных сооружений, участков и полей.

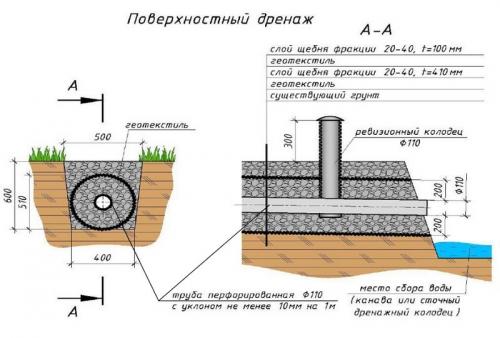

Классическая дренажная система выглядит так:

1. Дренажная траншея – В неё которую устанавливаются дренажные трубы и засыпаются различные элементы системы;
2. Геотекстильное полотно – Выкладывается для защиты дренажа от заиливания;
3. Щебень гравийный фракции 20/40 – Укладывается под дренажную трубу ;
4. Перфорированная дренажная труба в геоткани – уложенная под уклоном;
5. Щебень гравийный фракции 20/40 – Засыпает дренажную трубу;
6. Песок крупный мытый – Это дренирующий материал задача которого принять воду и как через сито пропустить её в дренажную трубу для отвода.

Поперечный разрез дренажной горизонтальной дрены

Зачем нужен дренаж вокруг дома или здания ?

1. Отвод воды от фундамента и стен – Фундаменты любых зданий не предназначены для того, чтобы постоянно находиться в воде. При постоянном воздействии влаги они просто разрушаются. Разрушение происходит по двум причинам:
   ♦ Воздействие агрессивной среды грунтовых вод – в грунтовой воде есть различные примеси и минералы которые при постоянном контакте, могут привести к разрушению бетона и соответственно фундамента здания.
   ♦ Сезонный перепад температур – Вода впитывается в бетон, кирпич, блоки ФБС и другие субстанции, из которых сделан фундамент и стены дома, затем зимой эта жидкость замерзает а весной оттаивает, тем самым разрушая бетонное или другое основание фундамента, образовывая в нём микротрещины (которые потом могут перерасти в большие трещины), поры и пустоты.
2. Не дать воде подмыть фундамент небольшого строения или дома – Сильные грунтовые воды со временем могут подмыть основания фундамента (особенно если при его устройстве не были соблюдены все необходимые нормы), в результате чего может произойти деформация и образоваться трещины в стенах дома или на самом фундаменте, будь то плитный или ленточный фундамент.
3. Ослабление давления воды на установленную гидроизоляцию – При строительстве дома необходимо сделать гидроизоляцию фундамента, фундаментной плиты и гидроизоляцию подземных частей здания. Одна из задач дренажной системы, сделанной вокруг здания это ослабить постоянное давление грунтовых и поверхностных вод на сделанную гидроизоляцию, что в итоге будет способствовать увеличению срока её надёжной эксплуатации в 3-4 раза.

Дренаж участка без труб. Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Как сделать дренаж канализации. Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом, например, из-за кольматации (заиливания) трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа зачастую связано с большим объёмом земляных работ с привлечением техники.

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти, например, водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).
