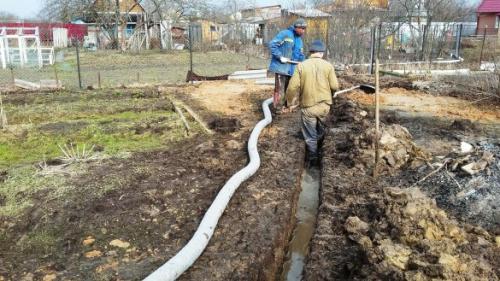

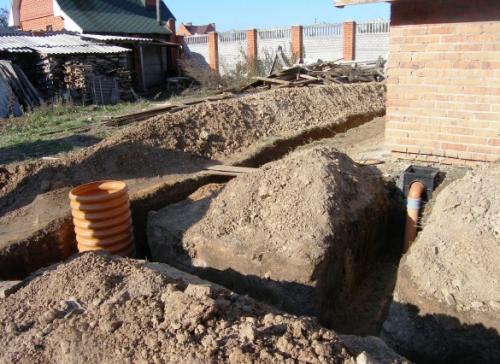

Трубы для дренажа и ливневой канализации. Какая вода мешает жить застройщику и загородному домовладельцу

Трубы для дренажа и ливневой канализации. Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

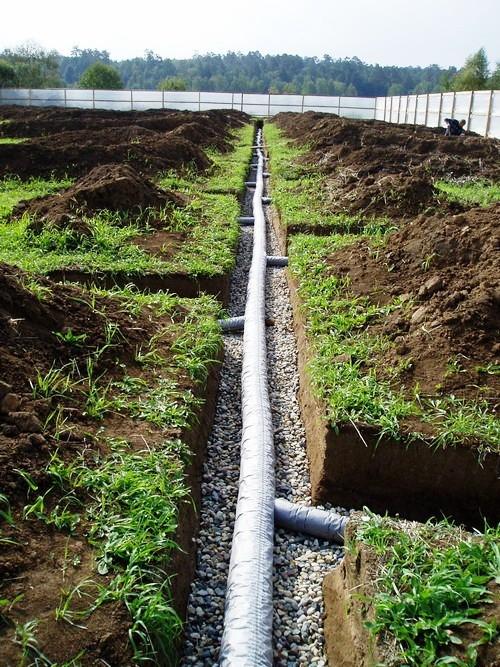

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.

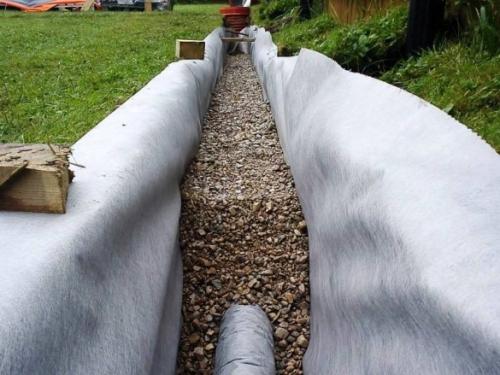

• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Дренаж и ливневка разница. Различия между ливневой канализацией и дренажем

Дренажная и ливневая системы решают разные задачи. Отличия между ними заключаются в следующем:

Дренаж предназначен для осушения участка, а основная задача — отведение от объекта близко подступающих подземных вод. Ливневая канализация или ливневка рассчитана на сбор и отведение осадочной влаги, т. е. дождевой и талой воды. Главное назначение — отведение воды с крыш различных сооружений.

Водоприемник ливневки расположен на поверхности и имеет открытую конструкцию (желоба, лотки, поддоны, траншеи). В глубинных дренажных системах используются специальные дрены в виде перфорированных труб, которые закапываются достаточно глубоко в землю.

Отвод воды в ливневке осуществляется самотоком за счет уклона отводящих каналов. В дренажной системе может обеспечиваться такая же система, но часто при значительном заглублении применяется принудительный отвод с помощью насоса.

Важно! Несмотря на существенные различия систем, их принцип действия во многом схож. Обе системы имеют аналогичное строение. Водоприемники (водосборники) собирают воду, которая затем поступает в водоотводящий трубопровод. По нему сток подается в накопительный или фильтрующий колодец.

Можно ли совмещать системы?

Если сравнивать поверхностный дренаж и ливневку, то вообще трудно найти различия. Они часто совмещаются, а потому в дальнейшем речь пойдет об основном типе дренажа — глубинной (закрытой) дренажной системе. Их совмещать нельзя по следующим причинам:

Резкое возрастание нагрузки на водоотводящий трубопровод. Причем оно возникает лишь периодические, во время сильных дождей или при активном таянии снега. Для обеспечения отвода воды требуется значительно увеличить диаметр труб, хотя большую часть времени такая пропускная способность не нужна.

При совмещении возникает риск обратного обводнения. Ливневая или талая вода из водоотводящего канала может опуститься в глубоко расположенные дрены, которые в этот момент не заполнены жидкостью. Эта влага через перфорацию начнет просачиваться в грунт, переувлажняя его в непосредственной близости от фундамента.

Указанные факторы вызывают запрет на совмещение систем. Они должны работать совершенно независимо, решая свои задачи. Совместить их можно только в конечном пункте — направив отводящие трубы в один накопительный или фильтрующий колодец. Для снижения затрат и трудоемкости изготовления можно смонтировать обе системы в одной траншее, обеспечив их независимую работу.

Можно ли совместить дренаж и ливневку. Какие функции выполняют системы водоотведения

Без воды нет жизни, но, если ее чрезмерное количество – эта самая жизнь значительно усложняется. Застой воды пагубно сказывается на плодородном слое, а любые конструкции, контактирующие с обводненным грунтом, значительно быстрее выходят из строя. И речь не только о дорожках и других покрытиях, на которых месяцами стоят лужи, но и о фундаментах.

Мария Сухарева

Специалист компании Uponor

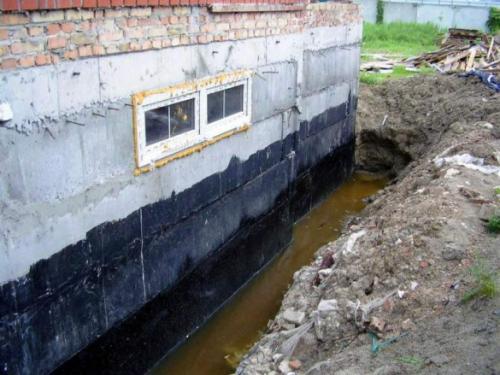

Сложно переоценить важность защиты фундамента дома и прилежащих территорий от негативного воздействия влаги, сказывающегося как на характеристиках здания, так и на жильцах. Дренажная система, устраиваемая в области фундамента, не только собирает и отводит воду, но и предотвращает повышение уровня грунтовых вод.

Даже капиллярный подъем влаги чреват отсыреванием фундамента и появлением плесени, промерзание же мокрой почвы под пятном застройки может привести к деформации основания. Не говоря о том, что кристаллы льда без особых проблем «рвут» самые прочные материалы и по весне вместо монолита вполне реально обнаружить его растрескавшееся подобие. своевременно отводит воду всех видов от фундамента и цоколя, тем самым осушая их и обеспечивая несущим конструкциям оптимальный режим эксплуатации.

sartreek

Участник FORUMHOUSE

Почва глинистая, водичка у меня довольно высокая – 30-40 см., хочу вокруг дома сделать некий дренаж с отводом в колодец с последующей откачкой. Высокая вода жить не мешает совсем, но зимой фундамент жалко.

По статистике, с крыши загородного дома средней площади в течение года собирается от 50 до 150 м³ стоков, включающих талую и дождевую воду. Слив такого объема воды на участок даже с проницаемым грунтом может вызвать застойные явления, не говоря о глинистых почвах. Чтобы предотвратить подобное существует ливневая канализация.

Мария Сухарева

Ливневая канализация предназначена для сбора, фильтрации и отведения дождевых и талых вод, а также поверхностных стоков в период снеготаяния или обильных осадков. Таким образом предотвращается подтопление зданий и образование луж в теплый период и наледей в холодный сезон.

Дренаж и ливневая канализация – разные системы и должны разграничиваться.

Сказочник14

Участник FORUMHOUSE

Нужен совет в организации дренажной системы вокруг дома и отведению воды с крыши. Дом у меня находится на берегу бывшей речки, сейчас она не проточная, уровень грунтовых вод очень высоко, по весне в подвале, пока не была сделана гидроизоляция, появлялась вода. Этим летом решил сделать дренаж и совместил его с ливневкой. Дренажные трубы (гофрированная труба 110 мм, с перфорацией и в геотекстиле) вывел в озеро. Теперь думаю, что зря совместил: во время сильного дождя не видно, чтобы вода вытекала из дренажных труб, она просто впитывается в землю. Подскажите, пожалуйста, можно было так делать или ливневку лучше не заводить в дренаж?

Мария Сухарева

Система глубинного дренажа и ливневой канализации выполняют связанные, тем не менее, разные задачи. Дренаж собирает содержащуюся в грунте воду и отводит ее от фундамента дома. При необходимости дренаж также предотвращают подъем грунтовых вод до уровня нижнего основания здания. Ливневая канализация отводит дождевую воду с крыши здания с тем, чтобы избежать возникновения глубоких луж на дворовом участке, которые могут увеличить влажность фундамента и подвальных помещений.

Дождевые воды не рекомендуется сбрасывать в дренажную систему. Если же это происходит, то при сильных ливневых дождях дренажные трубы переполняются водой, которая оказывает давление на конструкции фундамента. Таким образом, дренажная система приобретает обратный эффект, что и происходит в данном случае. Форма дренажной трубы или расположение отверстий также не улучшают способности дренажной системы защитить себя от избытка дождевых вод.

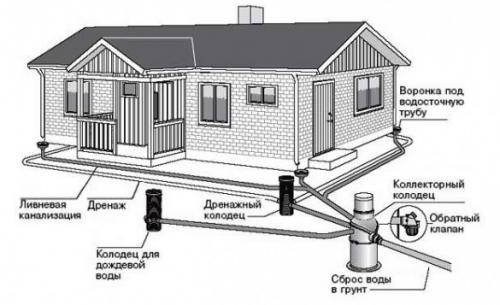

Вода, поступающая из системы дренажа и ливневой канализации, накапливается в основном сливном колодце. В точке присоединения дренажной трубы внутри колодца рекомендуется установка обратного клапана, который даже в случае паводка не допустит обратного тока воды через дренажную систему к фундаменту здания.

• Дождеприемник.
• Труба ливневой канализации.
• Дренажная труба.
• Дренажный колодец.
• Дождеприемная воронка.
• Гибкий раструбный тройник.
• Гибкий раструбный отвод.
• Коллекторный колодец (сплошная чугунная крышка и шаровый обратный клапан).
• Коллекторный колодец (решетчатая чугунная крышка).

Трубы для внутренней ливневой канализации. Требования к трубам для ливневки

Труба, используемая в системе ливневой канализации, не подвергается внешнему компрессионному давлению, так как вода по ним перемещается самотеком. Поэтому список требований к трубам, предназначенным для перемещения ливневых канализационных стоков, не отличается особой придирчивостью. Они должны отличаться:

• прочностью. Это требование вытекает из характера условий эксплуатации. Систему ливневой канализации обустраивают в расчете на десятилетия надежной и бесперебойной работы. Трубам придется выдерживать определенные ударные нагрузки. Главным образом, в условиях закрытой ливневой канализации они будут подвергаться механическому воздействию насыпанного грунта;
• устойчивостью к ультрафиолетовому излучению. Разумеется, это требование важно для труб открытой системы ливневой канализации, подпадающих под воздействие прямых солнечных лучей. В таких случаях не стоит использовать конструкции из материалов, чувствительных к ультрафиолетовому излучению, чтобы не снизить прочность отдельных участков и не нарушить работоспособность системы в целом;
• термостойкостью. Высокие температуры угрожать целостности труб не будут, но воздействие низких температур не должно иметь разрушительного воздействия на материал конструкции;
• стойкостью к агрессивным химическим реагентам. Элементы закрытой ливневой канализации находятся под землей, поэтому подвергаются разрушающему влиянию содержащихся не только в стоках, но и в почве веществ, которым присуща высокая химическая активность. Материал элементов, составляющих ливневую канализацию, подбирается из числа химически инертных и не подверженных коррозии ;
• минимальным гидравлическим сопротивлением в полостной части. Внутренняя поверхность трубы должна быть, насколько это возможно, гладкой. Этим достигается и повышение пропускной способности, и еще одно важное преимущество – не будет происходить заиливание, не образуются скопления песка, грязи и всякого мусора.

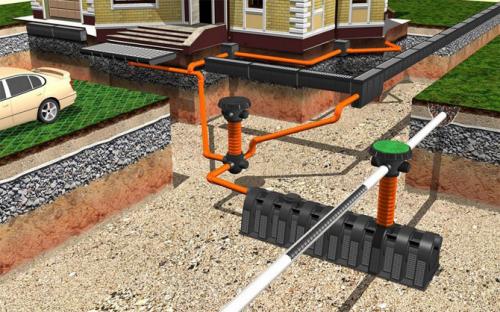

Трубы для ливневой канализации диаметр. Устройство ливневой канализации

Эффективная ливневая канализация поможет обеспечить защиту подвалов строений от подтопления, фундаментов – от преждевременного разрушения. На земельном участке ливневка надежно защитит целостность верхнего слоя почвы, предотвратит эрозию на наклонных участках. В масштабах города система поможет защитить тротуары и автомобильные магистрали от луж и наледи.

Стандартная ливневая канализация состоит из следующих элементов:

• Трубы (при подземной прокладке), либо желоба (при наземной).
• Дождеприемники.
• Придверные поддоны, лотки.
• Пескоуловители.
• Приемные коллекторы.
• Колодцы.

В схеме ливневки трубы играют чрезвычайно важную функцию, принимая на себя роль своеобразных транспортных магистралей, по которым без сбоев и задержек осуществляется отведение сточных вод.

Любая схема ливневой канализации подразумевает движение воды самотеком. Все что потребуется сделать для достижения такого эффекта – разместить трубопровод под небольшим углом. Уклон делается из расчета 1-2 см на каждый погонный метр конструкции.

Это важно! Пренебрежение правилом укладки труб с уклоном чревато частыми засорами ливневой канализации, особенно в районе поворотов или стыков.

Различают открытый и закрытый способ строительства ливневки.

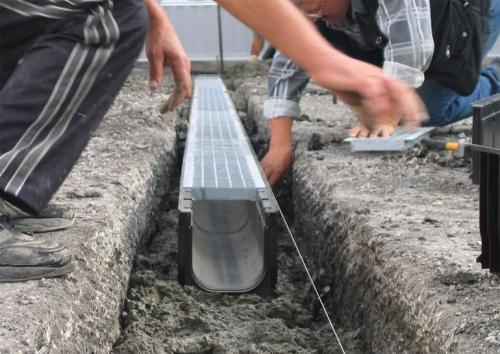

В первом случае система состоит из желобов, лотков и труб, проходящих по поверхности. Жидкость стекает в них и перемещается в каналы. Хорошо справляется с небольшим объемом осадков.

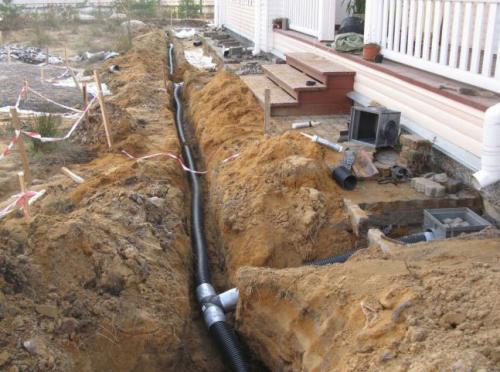

Во втором – трубы проходят под землей, перенаправляя потоки воды в дождеприемники.

Ливневая канализация. Понятие ливневой канализации: что из себя представляет, когда используется

Дождевая канализация или «ливнёвка» относится к категории основных канализационных систем, оказывающих непосредственное влияние на качественные характеристики эксплуатации участков и домовладений, различных жилых и нежилых сооружений.

Зачем нужна, где и когда используется?

Одной из наиболее важных целей обустройства ливневой канализации является вывод с территории участка талой и дождевой воды, избыточное количество которой провоцирует быстрое заболачивание местности, полную гибель растительного покрова и разрушение подземных элементов зданий, включая фундаментные основания.

Устройство и принцип действия

Основные элементы дождевой канализации представлены дождеприёмниками и поддонами, собирающими сточные воды от водостока, лотками и желобами для линейного дренажа и транспортировки дождевых или талых вод. Установленная трубопроводная система принимает стоки от дождеприёмников и отправляет их в колодец или тоннель.

Песколовки устанавливаются между приёмными колодцами и лотками, что помогает задерживать относительно мелкий мусор и предотвращает засорение системы ливневой канализации.

Для сбора и отвода всей лишней воды применяются дренажные трубы, а легко контролировать работу системы позволяют специальные канализационные люки.

Что такое охранные зоны ливневой канализации

Охранная зона — это территории, окружающие строения канализационной сети с целью защиты от несанкционированного проникновения и негативного внешнего воздействия.

Нормативные требования регулируются нормативами СНИП (40-03-99; 3.05.04-85; 2.05.06-85). Санитарными нормами и правилами обуславливаются исключительно общие нормативы, а конкретные в каждом регионе значения устанавливаются представителями органов местного управления.

СП: нормы и требования

Определённым набором строительных правил регулируются нормы возведения ливневых канализаций на любых объектах и в жилых зонах. Целесообразно учитывать требования этого свода правил также при обустройстве «ливнёвки» даже на самых небольших по площади частных территориях.

Актуализированная редакция СП 32.13330.2012 включает в себя нормы проектирования реконструируемых и вновь строящихся систем и сетей наружной канализации, а также все нормативные ссылки на действующие сегодня документы. Используемые в СП термины и определения соответствуют ГОСТ 17.1.1.01, ГОСТ 25150 и ГОСТ 19179.

На сайте «Строительные нормы и правила РФ» ( https://yadi.sk/i/mktZoc3_DzQIvA ) пользователи могут ознакомиться с общими положениями, расчётными расходами, общими указаниями, уклонами трубопроводов и других элементов канализационной сети.

Также на сайте представлены правила обустройства выпусков и ливнеотводов на разных по назначению и типу использования территориях, включая зоны особых климатических и природных условий.

Преимущества и недостатки: отзывы пользователей

Грамотное предварительное планирование и правильная организация ливневой системы водоотведения позволяет:

• предотвращать повреждение тротуарного покрытия;
• избегать размытия дорог;
• препятствовать образованию выбоин;
• сохранить от разрушения фундаменты, подвалы и нижние этажи;
• замедлить эрозийные изменения грунта на склонах;
• предупредить заболачивание и сохранить естественный ландшафт;
• сохранить внешний вид строений.

Недостатки канализаций ливневого типа зависят от характеристик возводимой системы водоотвода и особенностей всех используемых при обустройстве материалов, включая показатели их прочности, а также гарантированную долговечность и уровень надёжности при эксплуатации.

Существующие разновидности

При обустройстве ливневой канализации могут использоваться конструкции разного типа, которые отличаются своим строением, материалами, применяемыми для изготовления, областью использования и особенностями обслуживания.

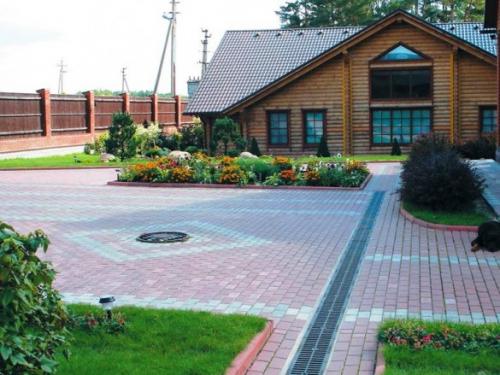

Открытая (наружная) ливневая конструкция является системой водосборных лотков, прокладываемых вдоль крыш домовладений с дальнейшим отведением дождевых вод в водосточные трубы. Из водосборных лотков, которые проложены у поверхности грунта и закрыты решётками, собранные воды также попадают в водоотводную систему. Такой вариант ливневой канализации прост в монтаже, но максимально эффективно защищает домовладение и участок от размывов.

Закрытая (внутренняя) ливневая система представлена целым комплексом инженерных подземных коммуникаций, включающим колодцы дождеприёмников и систему задержки мусора. Чаще всего эта часть элементов заканчивается очистными поверхностными сооружениями для стоков.

Основное назначение стандартных закрытых ливневых канализаций заключается в очистке дождевых вод от разных видов загрязнений.

Смешанная канализация ливневого типа является своеобразным конструкторским «тандемом» традиционных систем закрытого и открытого вида, поэтому в такой конструкции все поверхностные лотки отвечают за сбор воды, а подземные трубопроводы самотёком передают её в систему эффективного водоотведения (канализационные сети).
