Как собрать коллектор для теплого. Сборка коллектора ТП

07.11.2021 в 16:51

Как собрать коллектор для теплого. Сборка коллектора ТП

Собрать и установить коллектор для теплого пола, приобретенный в полной комплектации, по прилагающейся производителем инструкции, не составит труда даже для неопытных домашних мастеров. В этом случае наиболее ответственным моментом является контроль герметичности сопряжений элементов и узлов. А так как в заводских комплектах большая часть незавершенных соединений предусматривается на резиновых или силиконовых прокладках (в редких случаях на фумленте), то и эта задача решается любым монтажником достаточно легко.

Тем же, кто имеет некоторый опыт в сантехнических работах, будет выгодней приобрести и собрать коллектор из различных элементов самостоятельно. Поступая таким образом, удастся сэкономить до половины стоимости в сравнении готовым конструктором. Кроме того, имеется возможность собрать именно ту конфигурацию, которая будет максимально удовлетворять запросы пользователя.

Коллектор из полипропилена своими руками

Полипропиленовые коллекторы являются одними из наиболее доступных по стоимости. Однако следует учесть, что они занимают несколько больше места, чем сборные металлические, а тем более. В полипропиленовую конструкцию также может оказаться проблематично установить расходомеры и другие устройства для автоматической регулировки и контроля подачи теплоносителя.

Элементами для сборки гребенки могут служить фитинги, используемые в системах отопления или водоснабжения, или же готовые, отлитые в заводских условиях изделия. В последнем случае производителем задается фиксированное количество отводов, увеличить которое на выбранной модели уже не получится.

ВАЖНО! Удобней использовать коллектор, собранный из полипропиленовых фитингов, если его конструкция устанавливается в бойлерной, котельной или другом техническом помещении. Ведь с количеством контуров отопления от 5 и более пластиковая сборка получается чересчур громоздкой.

Как собрать коллектор для теплого. Сборка коллектора ТП

Комплектующие и инструмент

Чтобы полностью собрать коллектор отопления из полипропилена своими руками понадобится специальный монтажный паяльник – для диффузионной сварки, а из материалов и готовых элементов:

  • не более 1 м полипропиленовой трубы PN 20-25 без внешнего армирующего слоя Ø 32 мм;
  • 1-2 м трубы PN 20-25 Ø 32 мм с армировкой внутренней либо внешней. Без этой позиции можно обойтись, если коллектор не включает обвязку смесительного узла;
  • тройники Ø 32 мм (в количестве равном числу веток ТП) с отводами соответствующими диаметрам переходных резьбовых муфт для подключения контуров;
  • переходные муфты пластик/метал. Лучше брать модели с накидными гайками – американками;
  • шаровые краны;
  • балансировочные вентили – подойдут, используемые для радиаторов отопления.

Процесс сборки

Самодельный коллектор для теплого пола из полипропилена изготавливается следующим образом:

  1. К одному из входов тройника Ø 32 мм припаивается отрезок полипропиленовой трубы без внешней армировки. Его длина зависит от мастерства монтажника. Если вы хорошо управляетесь с паяльником, то достаточно 5-7 см – по 2 см на посадочную глубину захода трубы в тройник и 1-3 см между соседними фитингами. Но они могут паяться и вплотную.
  2. К нижнему отводу тройника припаивается переходник пластик/металл с трубной резьбой или американкой. Указанные действия повторяются, пока число отводов не станет равным числу контуров отопления (возможно, +1 в запас). Необходимо сделать две таких гребенки, ведь один полипропиленовый коллектор предназначен для подачи, а другой для обратки. При этом конструктивной разницы между ними нет.
  3. С торца гребенки впаивается переходная муфта на металл соответствующего диаметра. В последствие к ней будет подключен шаровый кран для блокировки общей подачи теплоносителя в систему ТП (при необходимости).
  4. С противоположного торца устанавливается тройник (или просто колено) для подключения воздухоотводчика.
  5. После сборки конструкции полипропиленовой гребенки к муфтам-переходникам прикручиваются запорные краны или регулировочные вентили, устанавливается воздухоотводчик автоматического или ручного типа.

Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

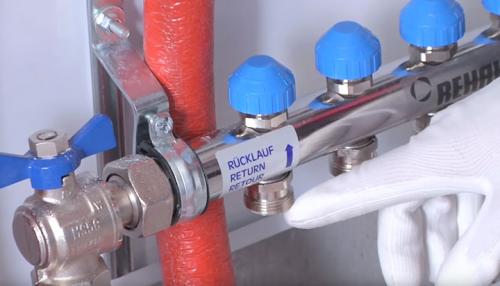

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

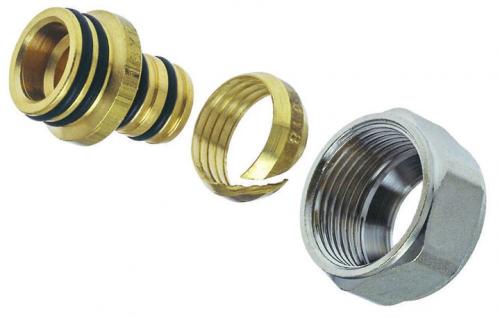

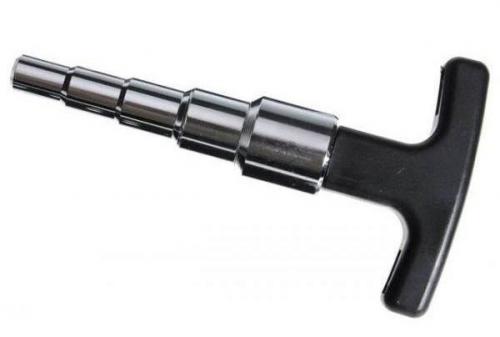

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

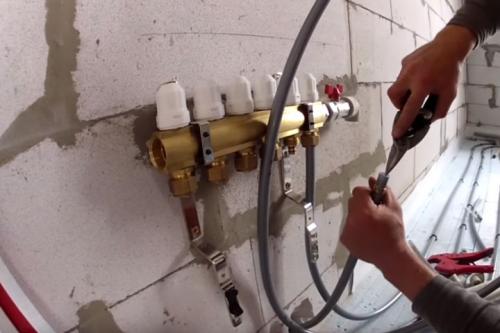

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

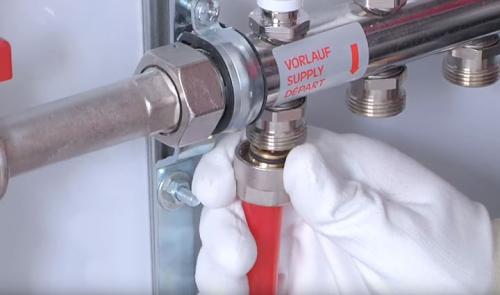

После чего от руки затягиваете конец трубки к присоединительному штуцеру. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

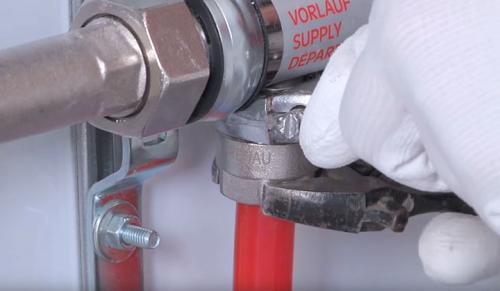

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

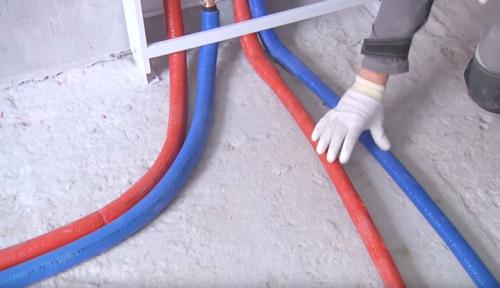

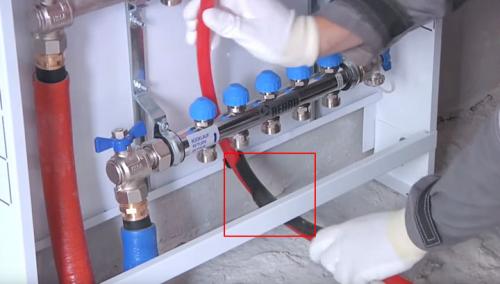

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

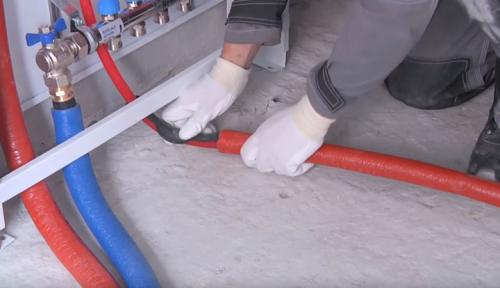

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

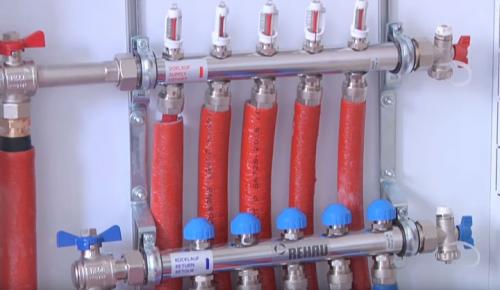

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

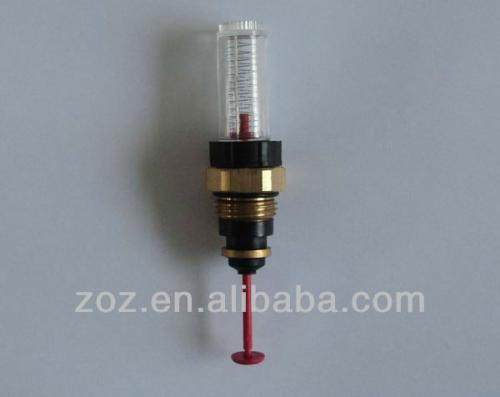

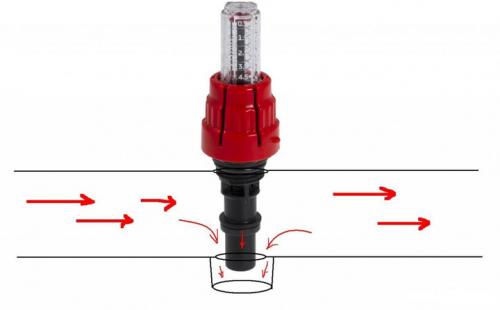

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

А в другом наоборот, поднимать шток вверх. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

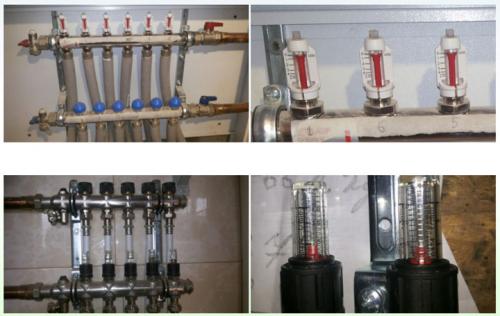

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу. Как правильно подключить коллектор теплого пола. Подключение труб теплого пола к гребенке

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Источник: https://gorizont-pro.ru/novosti/teplyy-pol-vodyanoy-podklyuchenie-i-montazh-vybor-materialov-i-neobhodimyh-ustroystv

Коллектор для теплого пола с насосом. Конструктивные особенности

Гребенка имеет полый корпус с отводами для подключения контуров. На торцах и присоединительных патрубках устанавливается запорно-регулирующая арматура. Коллектор для тёплых полов состоит из подающей и возвратной гребёнки. Подающий распределитель обычно устанавливается выше возвратного, но может быть смонтирован и снизу – это зависит от особенностей места установки коллектора и разновидности подсоединяемого смесительного узла.

К каждому отводу распределительной гребёнки подключается один конец петли тёплого пола – второй конец трубопровода присоединяется к отводу возвратной гребёнки. Она собирает остывший теплоноситель и направляет поток к отопительному котлу.

Шкаф с подключённым коллекторным блоком Источник yandex.net

Базовая часть коллектора представляет собой отрезок трубы с двумя или более резьбовыми отводами. При этом в продаже представлены разнообразные модели устройств, различающиеся по конечной комплектации, сложности сборки, функциональным параметрам и стоимости.

С фитингами

К числу бюджетных моделей относятся гребёнки с резьбовыми патрубками, оснащённые фитингами для подключения контуров тёплого пола. Трубопровод напольного отопления может быть выполнен из сшитого полиэтилена или металлопластика.

Гребенка с патрубками Источник okstock.ru

Со встроенными кранами

Гребенка отопления упрощённой конструкции может быть оснащена интегрированными двухходовыми шаровыми кранами. Такой коллектор не рассчитан на регулировку параметров работы отдельных контуров – с помощью крана можно только полностью перекрывать поток теплоносителя, чтобы отключить определённую петлю.

Бюджетные модели гребёнок (с фитингами или встроенными кранами) могут применяться только для второстепенных систем напольного отопления, в состав которых входит один-два контура небольшой длины. Также без доработок их можно устанавливать в системах, где задействовано несколько петель одной длины – с одинаковым гидравлическим сопротивлением и требованиями к температурному режиму.

Конструкция таких коллекторов не предусматривает монтаж дополнительного оснащения на каждый отвод для регулировки рабочих параметров отдельных контуров тёплого пола.

Гребенка с шаровыми кранами Источник www.tklimat.com

С регулировочными вентилями

Улучшение функциональности влечёт за собой повышение стоимости. В более высокую ценовую категорию входит гребёнка для тёплых полов, оснащённая регулировочными вентилями на каждом отводе. Такое устройство даёт возможность вручную регулировать интенсивность подачи нагретого теплоносителя в каждый из контуров отопления.

При выборе модели обратите внимание на возможность замены ручного регулировочного вентиля автоматическим. Многие производители предусматривают установку исполнительных устройств, рассчитанных на функционирование в комплексе с термодатчиками или в составе системы управления климатом в доме. Автоматические регулировочные вентили приводятся в действие сервоприводами по сигналу электронного устройства – центрального или автономного.

Гребенка с ручными регулирующими вентилями Источник mvi-rus.ru

С расходомерами

Гребенки с расходомерами на отводах позволяют подключать петли трубопроводов различной длины и обеспечивать равномерную циркуляцию теплоносителя во всех контурах. Маркировка, нанесённая на расходомеры, упрощает балансировку системы, даёт возможность добиться тонкой регулировки температур.
