Технология производства латунных кранов шарового типа не представляет особой сложности. На специальном станке вытачивают шар и шток, которые составляют запорный механизм всего устройства. При изготовлении уплотнительных элементов чаще всего используется метод экструзии. Сложным можно назвать изготовление непосредственно корпуса шарового латунного крана. В этом случае может использоваться один из трех методов производства.

В первом случае корпус отливают по стандартной форме, этот способ является самым простым и дешевым. Однако следует отметить недостатки такого изготовления. Во-первых, заготовка в обязательном порядке должна подвергнуться дополнительной обработке. Во-вторых, в корпусе можно обнаружить скрытые пустоты, которые являются причиной быстрого разрушения корпуса изделия.

Второй вариант предполагает использование матричного метода запекания. В этом случае латунный порошок необходимо засыпать в специально подготовленную матрицу и «запечь» частицы в условиях высокой температуры до получения готовой детали. Использование этого метода позволяет получить более точные детали, которые не требуют дополнительной обработки. Однако и матричный метод имеет недостаток: ослабленная структура исходного сырья не позволяет получить на выходе более прочные и долговечные изделия.

Третий метод – горячая штамповка – самый надежный способ изготовления корпуса шарового крана. Он подразумевает применение механического пресса с матрицей, где формование расплавленной латуни выполняется в соответствии с требованиями рабочей документации. Готовое изделие имеет высокое качество, в нем отсутствуют полости и неровности, поэтому дополнительная обработка деталей не требуется.

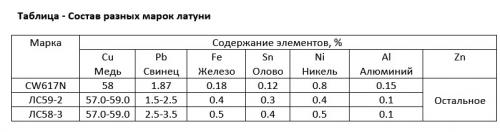

Производство корпуса шарового крана третьим методом осуществляется с использованием латуни специальной марки, в составе которой имеются различные легирующие элементы. С их помощью меняется структура латуни и физико-механические характеристики:

· Добавление в сплав алюминия позволяет снизить показатель летучести. Взаимодействие с кислородом приводит к образованию на поверхности оксида алюминия, поэтому летучесть материала исключается.

· Магний в сплав добавляется вместе с алюминием и железом. В результате повышается прочность, износостойкость материала и его устойчивость к коррозии.

· Введение никеля позволяет нейтрализовать последствия окислительных процессов.

· Добавление свинца делает материал более пластичным, ковким и более податливым механическому воздействию.

· Добавление олова сводит к минимуму риск появления очагов коррозии.

Латунные шаровые краны 11б27п1. Шаровые краны 11б27п1: ЛАТУННЫЙ ШАРОВОЙ КРАН Технические Характеристики +Фото

Шаровой кран – относится к разновидностям трубопроводных кранов, у которого основная регулирующая деталь изготовлена в форме сферы. Один из самых востребованных на рынке тип запорной арматуры.Сфера применения обширна. В данной статье речь пойдет о шаровых кранах 11б27п1 и их технических характеристиках.

Из всех запорных арматур шаровой кран 11б27п1 самый широко применяемый. Он сочетал в себе все необходимые функции, чем обладают краны данной категории. Он прекрасно контролирует подачу и утечку пара и жидкости.

Шаровые краны 11б27п1. Общие сведения

Латунь представляет собой сплав меди и цинка. Запатентовано изобретение 1781 году.

Внешне материал имеет сходство с бронзой.

Сплав обладает высокой прочностью, хорошо сваривается, устойчив к коррозии. Его состав позволяет отливать детали с высокой геометрической точностью.

Область применения шарового крана 11б27п1 обширна. Их устанавливают в трубопроводе предназначенном для: горячей и холодной воды, газа, масла, бензина, нефти, дизельного топлива. А также для всех не агрессивных жидкостей, с максимальной температурой 150 градусов.

Составляющие крана

Корпус
1. Винт или рычаг
2. Втулка
3. Запорный сферический элемент с отверстием
4. Шток
5. Патрубки с внутренней резьбой
6. Тефлоновые уплотнители: седла, кольца.

Принцип работы крана

Если рукоять (рычаг) расположен вдоль трубы, то прохождению  жидкости или газа ни что не препятствует. Повернув ручку, одновременно внутри поворачивается шар, который в свою очередь связан со шпинделем, плотно прижимается к кольцам и полностью перекрывает систему.

Рычаг способен не только купировать движение по трубной магистрали, но также и отрегулировать поток.

Это зависит от угла поворота ручки или винта.

Достоинства шарового латунного крана 11б27п1

• универсальность
• гарантия герметичности
• легкая установка
• большой срок эксплуатации
• подлежит ремонту

Этот тип крана способен выдержать давление 1,6 МПа.

Монтаж

Краны с не большим диаметром советуют монтировать в местах с легким доступом. При установке понадобится

• перекрыть трубную магистраль
• стыки очистить и обезжирить
• запорную арматуру привести в закрытое состояние
• исключить деформацию в трубах (сгибы, перекосы)

Устанавливается кран несколькими способами

1. Фланцевый метод, подразумевает наложения фланца с отверстиями на обе стороны крана, через которые подсоединяют его к фланцам системы болтами.
2. Резьбовой вариант соединения происходит при помощи гаек с резьбой.
3. Сварной способ – это обычная приварка к трубе.

Внимание!!! Сварной вариант монтажа надежный, но сильно усложняет обслуживание. Демонтаж для ремонта будет трудным.

Как правильно выбрать кран

• определить область применения (вещество)
• диаметр труб
• качество корпуса (без дефектов, таких как выпуклости, трещины)
• возможность гидравлических ударов в трубопроводе (если таковые имеются, шаровая система быстро придет в непригодность)

Краны могут иметь в некоторых вариантах отличия. Это проходной шаровой муфтовый кран, его особенность в одинаковых соединения с обеих сторон.

Кран оснащен рычагом или рычагом-бабочкой.

Главная разница – это варианты соединения.

Важно

Приобретая шаровой латунный кран, проверьте его качество. Убедитесь в наличии сертификата качества и технического паспорта.

НЕДОСТАТКОВ У ЗАПОРНОГО УСТРОЙСТВА 11б27п1 НА ДАННЫЙ МОМЕНТ НЕТ

Шаровые краны 11б27п1 технические характеристики:

Шаровой муфтовый кран 11б27п1 используется  для монтажа в трубопроводную магистраль, в качестве контролирующего устройства передвижения жидкости.
• Запорный элемент — шар из латуни хромированной ЛС 52-2.
• Уплотнение -шара — фторопласт Ф-4 (ГОСТ10007), сделанная в виде уплотнительных седел.
• Контактирует с: водой, паром, самосмазывающей  жидкостью.
• Давление до 1,6 МПа.
• Присоединение 11б27п1 к трубопроводу — муфтовое.
• Управление шаров — ручное, рукояткой.

Условный проход	Длина L, мм	Высота H,мм	Масса m, кг
Кран 11б27п1 Ду — 50

Кран шаровой латунный муфтовый 11б27п1 востребован в коммунальном хозяйстве и промышленности. Дизайн и надежность этого устройства позволили применять его для поквартирной разводки труб.

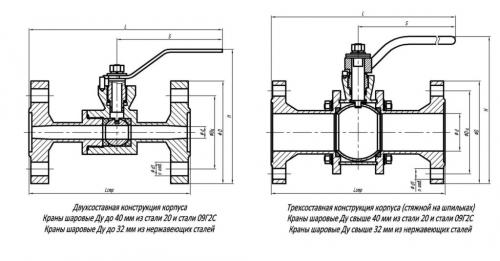

Латунные шаровые краны Характеристики. Характеристики шарового клапана

Технические характеристики внутреннего шара в шаровом клапане могут потребовать использования специальных металлических или металлических и керамических изделий, особенно когда клапан работает в среде с высоким давлением. Некоторые производители предлагают шаровые краны с внутренними пластиковыми или металлическими шарами. Заказчики захотят внимательно изучить требования к этой функции при выборе любого шарового крана, поскольку это может повлиять на долговечность и полезность клапана для конкретных приложений.

Например, проектная спецификация может требовать использования шарового крана из нержавеющей стали. Производители также разработали специальные типы шаровых кранов, в которых внутренний металлический шар покрыт никелем или хромом, чтобы повысить способность продукта выдерживать интенсивное использование или обеспечить лучшую защиту от коррозии.

В настоящее время многие типы фитингов допускают соединение трубок и труб, включая сварку с раструбом и двойное кольцо. Сегодня стандарт проектирования иногда предусматривает наличие качественного шарового крана между двумя соединительными трубами или трубками.

Технические характеристики любого шарового крана могут широко варьироваться в зависимости от стандарта производителя, отраслевой практики и применимого стандарта испытаний, применяемого надзорными органами.

Когда заказчики оценивают подходящие шаровые краны, такие соображения, как материалы, из которых состоит шаровой кран, размеры, давление, материал футеровки, материал корпуса, ожидаемый срок службы продукта и конечное назначение клапана (т. Е. Типы газы или потоки жидкости, которые он контролирует) могут стать чрезвычайно важными факторами.

Большинство шаровых кранов работают при комнатной температуре, поэтому конструктивные характеристики могут стать чрезвычайно важными для клапанов, работающих в условиях высоких или низких температур. Большинство производителей предлагают покупателям подробную информацию о применимых технических характеристиках и возможностях продукта. Они могут предоставить полезные сведения об ожидаемом сроке службы различных шаровых кранов.

Латунные шаровые краны бренды. Марки латунных кранов

Кран является разновидностью трубопроводной арматуры, запорный или регулирующий орган в которой обычно выполняется в форме тела вращения или его части, вращающейся вокруг своей оси. В настоящее время стали широко применяться латунные краны. Их характеристики делают такую арматуру универсальной и позволяют применять их как в бытовых, так и в промышленных трубопроводных системах.
Латунные краны обеспечивают хорошие показатели при использовании в водопроводных системах центрального и индивидуального водоснабжения, системах центрального отопления и газоснабжения, системах транспортировки химических веществ и жидкостей.

Использование фторопласта в конструкции кранов значительно повышает герметизацию при запирании потока жидкости, а корпус из латуни повышает срок эксплуатации и позволяет снизить стоимость изделия.
Устройство латунного крана не содержит сложные детали. Конструкция такого крана состоит из корпусной части, патрубков для присоединения и подвижного запорного органа с отверстием для пропускания потока. В стандартной компоновке ось вращения запорного органа перпендикулярна к направлению потока среды.

Основным различием марок латунных кранов является исполнение запорного органа. Краны бывают конусные и шаровые. Относительно количества рабочих положений регулирующего органа, краны бывают многоходовые, трех- и двухходовые.
Еще одним рабочим показателем крана является его пропускная способность. По этой характеристике краны делятся на:

• Полнопроходные — пропускное отверстие в регулирующем органе равно диаметру рабочей магистрали, следовательно, нет ограничения потока и потерь давления в системе
• Стандартнопроходные — диаметр пропускного отверстия меньше диаметра рабочей магистрали, вследствие чего, происходит потеря давления

Полнопроходные краны отличаются высокой стоимостью и чаще всего изготавливаются на заказ. Стандартнопроходные краны являются приемлемы и недорогим решением.
Конусные краны делятся на сальниковые и натяжные. Различие состоит в способе уплотнения запорного органа — сальником, расположенным вверху корпуса, или натяжной гайкой снизу корпуса.

В шаровых латунных кранах регулирующий орган, выполненный в форме шара, вращается перпендикулярно оси потока, сужая тем самым проходное отверстие в запорном органе. Широкое применение нашли два вида шаровых латунных кранов:

• Кран прямого действия, перекрывающий транспортируемую среду
• Кран с устройством для спуска потока, в конструкции которого присутствует промежуточная камера и дополнительный шаровой запорный орган с отдельным отводом меньшего диаметра.

В магазине «Промышленная Автоматизация» в Ростове-на-Дону вам помогут с выбором крана , проконсультируют по вопросам эксплуатации и ухода. Обращайтесь в наш магазин для приобретения качественного оборудования.
