Трехходовой кран представляет собой устройство, позволяющее упростить эксплуатацию манометра на участке подключения к системе. Основные цели, которые можно достичь с помощью стандартного трехходового крана заключаются в следующем:
- Простое подключение прибора к рабочей среде.
- Сброс давления перед манометром на магистрали, а не только отключение.
- Продувка отвода (сифона) для удаления загрязнений.
Функционально трехходовой кран имеет 3 положения (см. рисунок ниже):
- С помощью крана в полость измерительного элемента манометра подается рабочая среда.
- Данное положение позволяет "продуть" систему через вспомогательное технологичесое отверстие. В таком положении прибор будет изолирован от измеряемой среды.
- Повернув рукоять крана в противоположное направление можно полностью отключить прибор от магистрали и снять его.
Исходя из того, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, можно судить об исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в положение нуля, а при подключении прибора без промедления и резких скачков занимает рабочее положение на циферблате, то кран работает нормально.
Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился. Чтобы продуть кран, и существует положение сброса.
По типу подключения трехходовые краны изготавливаются по умолчанию с резьбами М20*1,5 и G1/2.
- Трехходовой кран G1/2-G1/2 (внутр.-внутр.)
- Трехходовой кран G1/2-M20x1,5(внутр.-наруж.)
- Трехходовой кран М20х1,5-М20х1,5 (внутр.-внутр.)
- Трехходовой кран М20х1,5-М20х1,5 (внутр.-наруж.)
По методу производства краны разделяются на цельноточенные из латунного шестигранника, литые и краны изготовленные методом штамповки.
Предохранительный клапан. Для чего нужен
Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

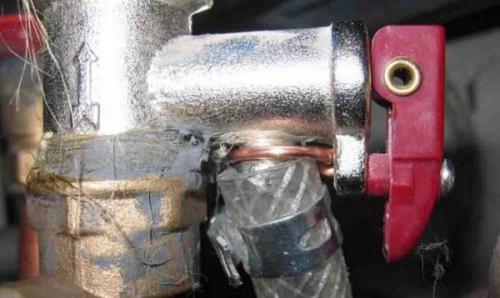

Так выглядит установленный клапан для сброса давления в водонагревателе
Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.
Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

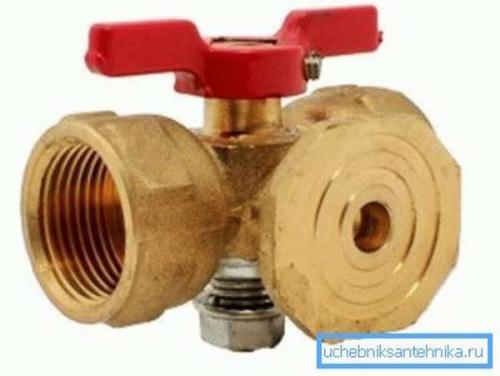

Трёхходовой кран для манометра . Цели
Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.
Его установка преследует следующие цели:
- Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .
Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.
- 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
- Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.
Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.
В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.
