Задвижки являются одним из важнейших элементов в трубопроводе. Их принцип работы основан на перекрытии потока газообразных и жидких сред посредством изменения площади проходного сечения в системах, сооружённых из труб диаметром 50 — 2000 мм, функционирующих при диапазоне рабочих давлений от 4 до 200 кгс/см2, температурах среды не выше 565 ºС.

Выпускается много разновидностей задвижек, имеющих конструктивные особенности и рассчитанных на эксплуатацию в средах с разным уровнем агрессивности, температурным режимом.

Обычно необходимость установки запорной арматуры того или иного вида продумывают ещё на этапе проектирования трубопровода. Так как от правильного выбора конструкции, качества её сборки, соответствия изделия определённым параметрам и стандартам, напрямую зависит надёжность и безопасность всего инженерного сооружения.

Общие принципы работы

Существует множество конструктивных типов запорных устройств, обеспечивающих плавное перекрытие потока. Что касается задвижек, то их принцип работы на трубопроводе основан на перпендикулярном перемещении запирающего или регулирующего органа относительно оси потока содержимого в системе вещества.

Конструктивно задвижка представляет собой цельный литой или сварной корпус, который удерживает во внутренней полости определённую часть рабочей среды.

Для присоединения к процессу он оснащается входным и выходным патрубками с концами под монтаж фланцев , муфт , для цапковых или штуцерных соединений, а также под приварку.

Корпусные детали изготавливаются из чугуна, разных марок стали или цветных металлов, покрываются для защиты от коррозии со всех сторон эпоксидным покрытием.

Внимание! Чугунные устройства 31ч6бр могут использоваться как для запирания, так и для регулирования расхода, движущегося на достаточно большой скорости потока среды, стальные изделия имеют запирающий орган, который может находиться только в крайних положениях «закрыто» — «открыто», применяются для отсекания потока.

Внутри корпуса размещается затвор, состоящий из подвижных и неподвижных элементов (2-х кольцевых сёдел), которые в совокупности образуют площадь проточной части и плотное соединение всех деталей, препятствующее протеканию рабочего вещества. Подвижная часть затвора в зависимости от модификации задвижки различается по форме.

В основном запорный орган имеет вид:

• клина;

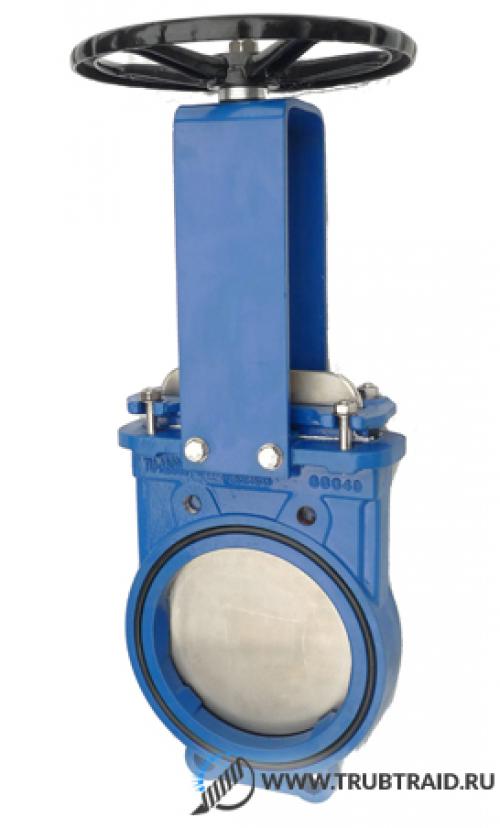

• прямоугольной пластины (шибера);
• диска (одного или двух).

В момент перекрытия прохода усиливается давление среды, воздействующее с одной стороны на затворный узел с довольно значительной силой, которая затем передаётся на уплотнительные плоскости сёдел и затвора.

Задвижка на вод. Купить задвижки Ду-50 в Украине

У Систем Качества можете купить задвижки ДУ-50 Ру2,5, Ру4, Ру6, Ру10, Ру16, Ру25, Ру40, Ру63 чугунные, клиновые стальные, нержавеющие, металлические, фланцевые, судовые клинкетные, приварные, газовые, шиберные, баттерфляй с ручным управлением или управлением электроприводом. Подберем задвижки ДУ50 для воды, пара, газа, нефтепроводов (нефтяная), насоса, паропровода, водопровода, отопительную, канализационную, пожарную (для пожаротушения), тепловую и паровую для магистралей теплосетей. Всегда на складе отечественные задвижки ДУ-50 мм с хранения и производства заводов Китая, Украины, ремкомплекты и детали. Все оборудование и узлы проходят испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ 33257-2015. В комплекте поставки: запорная задвижка Dn 50, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт, устраним неисправности и дефекты, проведем ревизию и притирку арматуры с хранения (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия на задвижки ДУ 50 мм 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена задвижки Ду50

Цена задвижки Ду-50 зависит от фигуры, давления РУ, класса герметичности затвора и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости чугунной или стальной задвижки Dn50 — обратитесь к менеджеру или отправьте запрос на почту.

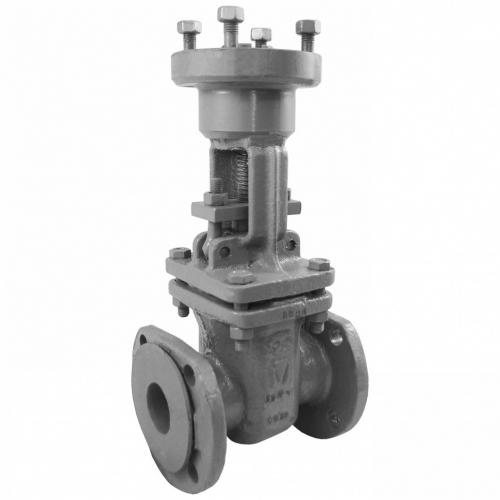

Задвижка на воду с электроприводом. Классификация задвижек с электроприводом.

С распространением использования запорной арматуры в начале 19 века была разработана и принята таблица фигур запорной арматуры. В ней были установлены ряд правил для более легкого и удобного чтения и обозначение различных исполнений запорной арматуры. Так как задвижка — это только один из видов запорной арматуры имеет смысл указать как будет выглядеть маркировка задвижек с электроприводом, на примере 30с941нж.

Рис. 5: Задвижка 30с941нж

*

«30» – обозначает непосредственно тип арматуры, а именно задвижки.

«9» – тип используемого привода, в данном случае электромоторный.

«41» – обозначает номер изделия на заводе-изготовителе.

«нж» – материал уплотнителя, нержавеющая сталь.

Остальные типы маркировки указаны на рис. 6.

Рис. 6: Таблица фигур запорной арматуры

Другим важным параметром при выборе задвижки является DN (или ДУ). DN принятый современный стандарт обозначения условного прохода. ДУ (диаметр условный) устаревшее название, постепенно выходящее из оборота. Условный проход обозначает внутренний диаметр трубы, выраженный в миллиметрах. Например, DN50 (или ДУ50) обозначает трубу с внутренним диаметром в 50 мм. Условным размер называют не случайно, т.к. при изготовлении труб выдержать точные размеры внутреннего диаметра не имеет экономического смысла, поэтому он может в небольших пределах варьироваться, однако считать этот размер точным нельзя.

Не менее важным является параметр PN (или РУ) обозначающий предел давления, при котором обеспечена нормальное функционирование устройства. Например, PN15 означает, что данное изделие гарантирует функционирование при давлении в системе в 15 Бар.

Соответственно в зависимости от исполнения задвижки и диаметра трубы на котором она будет использоваться осуществляется подбор типа электропривода к данной задвижке. Разница в использовании электропривода на трубу с ДУ50 и ДУ600 очевидна, поэтому на один и тот же тип задвижки может выбираться разный электропривод.

Из отечественных изготовителей приводов самыми распространенными являются изделия заводов ОАО «ЗЭиМ» и ОАО «Тулаэлектропривод». Наибольшее распространения получили двигатели серии ПЭМ-А11 использующиеся на самые распространенные размеры труб от ДУ50 до ДУ150.

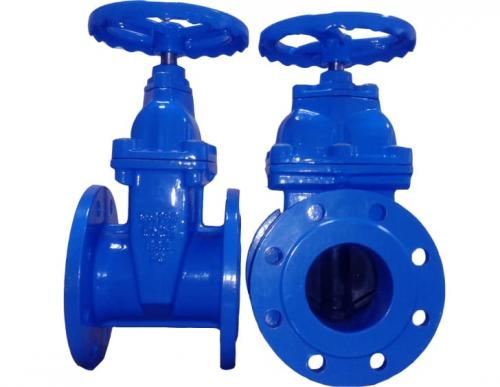

Задвижка на воДу-100. Купить задвижки Ду-100 в Украине

У Систем Качества можете купить задвижки ДУ-100 Ру2,5, Ру4, Ру6, Ру10, Ру16, Ру25, Ру40, Ру63 чугунные, клиновые стальные, нержавеющие, металлические, фланцевые, судовые клинкетные, приварные, газовые, шиберные, баттерфляй с ручным управлением или управлением электроприводом. Подберем задвижки ДУ100 для воды, пара, газа, нефтепроводов (нефтяная), насоса, паропровода, водопровода, отопительную, канализационную, пожарную (для пожаротушения), тепловую и паровую для магистралей теплосетей. Всегда на складе отечественные задвижки ДУ-100 мм с хранения и производства заводов Китая, Украины, ремкомплекты и детали. Все оборудование и узлы проходят испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ 33257-2015. В комплекте поставки: запорная задвижка Dn 100, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт, устраним неисправности и дефекты, проведем ревизию и притирку арматуры с хранения (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия на задвижки ДУ 100 мм 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена

Цена задвижки Ду100 зависит от фигуры, давления РУ, класса герметичности затвора и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости чугунной или стальной задвижки Dn100 — обратитесь к менеджеру или отправьте запрос на почту.
