Диаметр трубок теплоизоляционных по диаметру труб. Таблица подбора типоразмеров изоляции для труб

Диаметр трубок теплоизоляционных по диаметру труб. Таблица подбора типоразмеров изоляции для труб

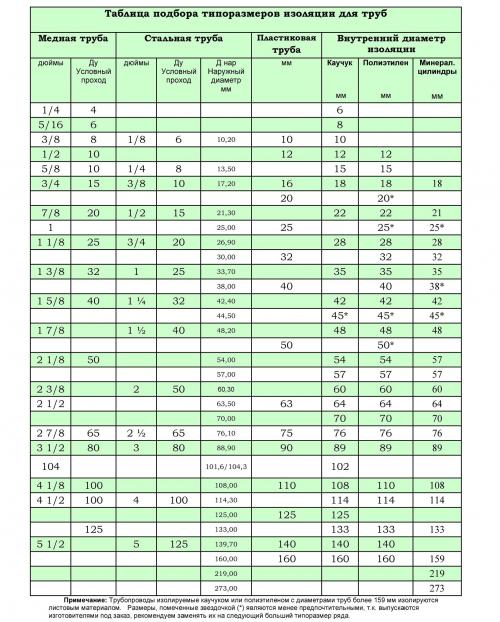

Таблица подбора соотношения диаметров труб (медные трубы, стальные трубы, полиэтиленовые трубы) с типоразмерами теплоизоляцией (изоляция из вспененного каучука, изоляция из вспененного полиэтилена, минераловатные цилиндры).

Данная для труб поможет не совершать ошибки в подборе изоляции.

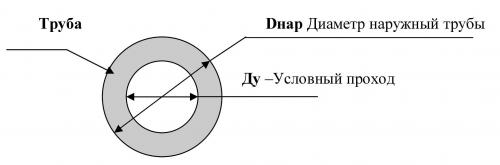

В основном для тепловой изоляции используют три вида труб: стальные, медные и пластиковые. Для обозначения диаметра стальных и медных труб применяют три способа: в миллиметрах, дюймах и условных проходах - Ду*. Ду - это "условный проход", который применяется при расчёте различных параметров трубопроводных систем. Например, таких параметров как напор, расход, потребление, слив и т.п., т.е. внутренний диаметр трубы.

Очень часто использование большого давления в трубопроводной системе не требуется, поэтому толщину стенки трубы уменьшают, чтобы можно было экономить на расходе металла при производстве, и наоборот, при необходимости большого давления в трубопроводе или для соединений по резьбе толщину стенки трубы увеличивают.

Диаметр труб называется условным, потому что существуют трубы квадратного, а не круглого сечения. В этом случае для труб квадратного сечения условный проход рассчитывается через площадь поперечного сечения конкретной трубы, расчет должен приводиться к формуле площади круглой трубы и принимается для дальнейших расчетов так, как будто труба круглая и имеет такой-то условный диаметр. В трубах, имеющих круглое сечение Условный проход - Ду полностью совпадает с внутренним диаметром трубы.

Как правило, условные проходы (Ду) стальных труб указывают до 50 размера, после принято указывать наружные диаметры труб. Но для пластиковых труб, обычно указывают только наружные диаметры.

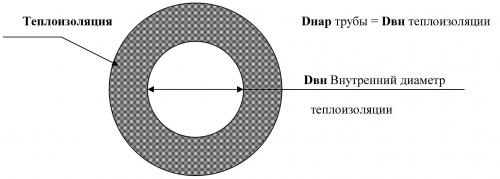

Техническая изоляция для труб, которая поставляется в виде теплоизоляционных трубок (трубчатых элементов) представляется типоразмерами, которые учитывают Dнар - наружные диаметры труб (не надо путать с Dу -условными диаметрами) труб.

Пример:

Допустим в Вашей технической спецификации указана стальная труба, имеющая диаметр Ду 20,и теплоизоляционный слой толщиной 13 мм. Не торопитесь заказывать трубную теплоизоляцию, имеющую внутренние диаметры – 20 мм или ближайшим к нему 22 мм (соответственно типоразмеры изоляции 20х13 и 22х13).

Обязательно обратите внимание на тот фактор что, если у Вас стальная труба имеет Ду 20, то с учетом толщины стенки трубы, ее наружный диаметр будет примерно 28 мм, следовательно необходимый размер теплоизоляции 28х13, а если будет применена медная труба, имеющая Ду 20, то ее наружный диаметр будет около 22 мм, а размер теплоизоляции 22х13 (где 13 мм является толщиной теплоизоляционного слоя).

Подбор теплоизоляции трубопроводов. Методика инженерного расчета тепловой изоляции трубопровода

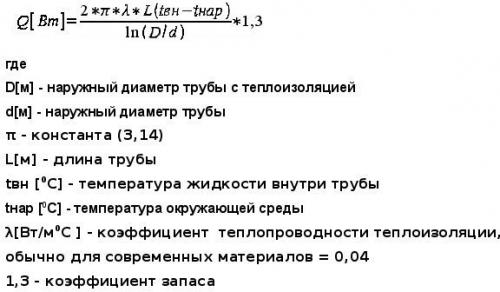

Ниже представлена краткая методика инженерного расчета тепловой изоляции трубопровода (трубы). Оптимальную толщину теплоизоляционного слоя находят путём технико-экономического расчета. Практически толщину слоя изоляции определяют исходя из его термического спротивления (не менее 0,86 для труб с Dу 25 мм).

Качество тепловой изоляции трубопровода оценивается её КПД. В современных конструкциях тепловой изоляции при использовании материалов с теплопроводностью до 0,1 оптимальная толщина слоя изоляции обеспечивает тепловую эффективность этой изоляции, близкой к 0,8 (т.е. эффективность 80%).

Приведенная на этой страничке информация может быть полезна для проведения инженерных расчетов при проектировании, например, тепловой изоляции различных трубопроводов. В качестве примера ниже приведен расчет тепловой изоляции для выпускного коллектора высокофорсированного дизеля.

Обратите внимание

Полное термическое сопротивление изоляционной конструкции для цилиндрической стенки трубопровода (трубы) определяется по формуле:

где

dиз – искомый наружный диаметр стенки изоляции трубопровода.

dн – наружный диаметр трубопровода.

λиз – коэффициент теплопроводности изоляционного материала.

αв – коэффициент теплоотдачи от изоляции к воздуху.

Линейная плотность теплового потока

где

tн – температура наружной стенки трубопровода.

tиз – температура поверхности изоляции.

Температура внутренней стенки изоляции трубопровода

где

dв – внутренний диаметр трубопровода.

αг – коэффициент теплоотдачи от газа к стенке.

λт – коэффициент теплопроводности материала трубопровода.

Уравнение теплового баланса

из которого определяется искомый наружный диаметр изоляции трубопровода dиз, и далее толщина изоляции этого трубопровода (трубы) вычисляется по формуле:

Пример: Необходимо рассчитать тепловую изоляцию трубопровода высокофорсированного дизеля, наружный диаметр выпускного трубопровода составляет 0,6 м, внутренний диаметр этого трубопровода составляет 0,594 м, температура наружной стенки трубопровода принимается равной 725 К, температура наружной поверхности изоляции принимается равной 333 К, теплопроводность изоляционного материала принимается равной 0,11 Вт/(м К), тогда проведенный расчет изоляции трубопровода по методике , описанной выше, покажет, что толщина необходимой изоляции трубопровода должна составлять не менее 0,1 м.

Размеры теплоизоляции для труб. СПРАВОЧНИК

Таблица подбора типоразмеров изоляции для труб

Таблица подбора соотношения диаметров труб (медные трубы, стальные трубы, полиэтиленовые трубы) с типоразмерами теплоизоляцией (изоляция из вспененного каучука, изоляция из вспененного полиэтилена, минераловатные цилиндры).

Данная для труб поможет не совершать ошибки в подборе изоляции.

В основном для тепловой изоляции используют три вида труб: стальные, медные и пластиковые. Для обозначения диаметра стальных и медных труб применяют три способа: в миллиметрах, дюймах и условных проходах - Ду*. Ду - это "условный проход", который применяется при расчёте различных параметров трубопроводных систем. Например, таких параметров как напор, расход, потребление, слив и т.п., т.е. внутренний диаметр трубы.

Очень часто использование большого давления в трубопроводной системе не требуется, поэтому толщину стенки трубы уменьшают, чтобы можно было экономить на расходе металла при производстве, и наоборот, при необходимости большого давления в трубопроводе или для соединений по резьбе толщину стенки трубы увеличивают.

Диаметр труб называется условным, потому что существуют трубы квадратного, а не круглого сечения. В этом случае для труб квадратного сечения условный проход рассчитывается через площадь поперечного сечения конкретной трубы, расчет должен приводиться к формуле площади круглой трубы и принимается для дальнейших расчетов так, как будто труба круглая и имеет такой-то условный диаметр. В трубах, имеющих круглое сечение Условный проход - Ду полностью совпадает с внутренним диаметром трубы.

Как правило, условные проходы (Ду) стальных труб указывают до 50 размера, после принято указывать наружные диаметры труб. Но для пластиковых труб, обычно указывают только наружные диаметры.

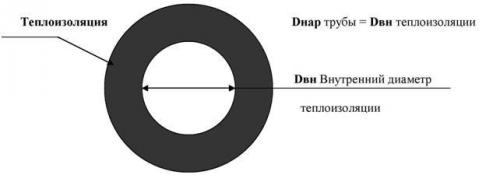

Техническая изоляция для труб, которая поставляется в виде теплоизоляционных трубок (трубчатых элементов) представляется типоразмерами, которые учитывают Dнар - наружные диаметры труб (не надо путать с Dу -условными диаметрами) труб.

Пример:

Допустим в Вашей технической спецификации указана стальная труба, имеющая диаметр Ду 20,и теплоизоляционный слой толщиной 13 мм. Не торопитесь заказывать трубную теплоизоляцию, имеющую внутренние диаметры – 20 мм или ближайшим к нему 22 мм (соответственно типоразмеры изоляции 20х13 и 22х13).

Обязательно обратите внимание на тот фактор что, если у Вас стальная труба имеет Ду 20, то с учетом толщины стенки трубы, ее наружный диаметр будет примерно 28 мм, следовательно необходимый размер теплоизоляции 28х13, а если будет применена медная труба, имеющая Ду 20, то ее наружный диаметр будет около 22 мм, а размер теплоизоляции 22х13 (где 13 мм является толщиной теплоизоляционного слоя).

Таблица изоляции трубопроводов. Таблица подбора типоразмеров теплоизоляции для пластиковых, стальных и медных труб

Уважаемые, Посетители! Вам в помощь мы публикуем ответы и тематические статьи на наиболее часто задаваемые вопросы.На страницах данного раздела размещена объективная информация позволяющая принять грамотное решение.Если вы не нашли интересующую Вас информацию не стесняйтесь написать или позвонить нашим специалистам. Мы обязательно поможем.

таблица подбора типоразмеров теплоизоляции для пластиковых, стальных и медных труб

.представляем для вас таблицу подбора теплоизоляции марок:- k-flex, armaflex, kaiflex (синтетический каучук);- thermaflex, энергофлекс, тилит (потиэтилен);- rockwool, paroc (минераловатные цилиндры),и аналогичных им марок для медных, стальных и пластиковых труб.распечатайте ее и держите «под рукой» чтобы не ошибиться в подборе теплоизоляции.

Обратите внимание, что в спецификациях диаметры труб, в зависимости от их вида, указываются разными способами, т.е. как правило стальные трубы до 50Ду (условного диаметра) указываются как Ду , а после 50Ду уже в Дн (диаметр наружный), но это не всегда так , все зависит от проектировщика делавшего проект.

Если сомневаетесь в подборе типоразмера теплоизоляции,, они обязательно Вам помогут.

Таблица соответствия Условного прохода труб, дюймовой резьбы и наружных диаметров полимерных и стальных труб
Условный проход трубы Ду, мм	Диаметр резьбы G, дюйм	Наружный диаметр трубы Дн, мм
ВГП	ЭС, БШ	Полимерная
10	3/8''	17	16	16
15	1/2''	21,3	20	20
20	3/4''	26,8	26	25
25	1''	33,5	32	32
32	1 1/4''	42,3	42	40
40	1 1/2''	48	45	50
50	2''	60	57	63
65	2 1/2''	75,5	76	75
80	3''	88,5	89	90
90	3 1/2''	101,3	102	110
100	4''	114	108	125
125	5''	140	133	140
150	6''	165	159	160
160	6 1/2''	-	180	180
200	8''	-	219	225
225	9''	-	245	250
250	10''	-	273	280
300	12''	-	325	315
400	16''	-	426	400
500	20''	-	530	500
600	24''	-	630	630
800	32''	-	820	800
1000	40''	-	1020	1000
1200	48''	-	1220	1200
ВГП – трубы стальные водогазопроводные ГОСТ 3262-75
ЭС – трубы стальные электросварные прямошовные ГОСТ 10704-91
БШ – трубы стальные бесшовные горячедеформированные ГОСТ 8732-78 (от 20 до 530 мм)

Типоразмер трубы может быть указан в условном диаметре или наружном диаметре, в миллиметрах или дюймах, но типоразмер теплоизоляции всегда указывается в миллиметрах , причем указывается ее внутренний диаметр, так же указывается толщина изоляции и иногда ее длина.

Пример: K-Flex ST 09x048-2 (где 09 – толщина изоляции в мм, 048 – наружный диаметр трубы в мм, 2 – длина теплоизоляционной трубки равная 2 метрам)

Справочно:

* Ду - это "условный проход", применяемый при расчёте параметров систем. Например, таких как напор, потребление, слив, расход и т.п., т.е. внутренний диаметр трубы.

Так как зачастую большого давления в системе не требуется, то толщину стенки уменьшают, чтобы экономить металл, и, наоборот, для большого давления или для соединений по резьбе толщину стенки увеличивают.

Диаметр трубопровода называется условным, т.к. бывают трубы и не круглого сечения, например квадратного. В этом случае рассчитывается условный проход для такого трубопровода через площадь поперечного сечения конкретной трубы, расчет приводится к формуле площади круглой трубы и принимается для дальнейших расчетов так, как будто труба круглая и имеет такой-то условный диаметр. В трубах с круглым сечением Ду –Условный проход просто совпадает с внутренним диаметром трубы.

Стальные трубы указываются в условных проходах, как правило до 50 размера, далее принято указывать наружные диаметры труб. У пластиковых труб указываются наружные диаметры.

Техническая изоляция поставляемая в виде вспененных трубок (есть и в виде рулонов) выпускается с типоразмерами, учитывающими Dнар - наружные диаметры труб (не путайте с Dу -условными диаметрами) труб.

Пример:

В спецификации указана труба диаметром Ду 20, с теплоизоляционным слоем 9 мм.

Толщина теплоизоляции для полипропиленовых труб. Как выполнить теплоизоляцию полипропиленовых труб

Последовательность действий практически совпадает с изоляцией труб из металла. Если в качестве утеплителя использовать стекловату, то без защитных перчаток к работе приступать нельзя. Вспомогательные инструменты в данном случае не пригодятся, если воспользоваться готовыми рукавами из стекловаты или стеклошерсти (Германия). Сегодня такой утеплитель для полипропиленовых труб практически не востребован, его заменили другие материалы в виде жидкой керамики, синтетики и рукавов из керамического волокна. На уплотнениях и стыковых соединениях нередко применяется ФУМ-лента.

Также в качестве теплоизолятора можно использовать специальный антиконденсатный материал, который необходимо несколько раз наложить на все отводы, соединения и повороты трубы. Таким образом, все элементы трубопровода окажутся изолированными от влияний извне и полностью герметизированы. Ваши трубы из полипропилена для отопления будут гарантированно защищены от расслоения и скачков температурного режима в стенках.

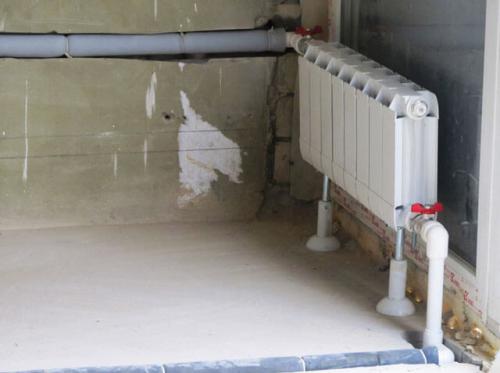

Если систему отопления замуровывают в стену, и она прогревает все пространство вокруг себя, то нужно ли изолировать полипропиленовые трубы дополнительно? Оказывается, да.

И на это есть несколько причин:

1. Благодаря дополнительной герметизации можно задержать процесс утечки тепла вследствие порыва трубы.
2. При значительном диапазоне температур снаружи и изнутри трубного изделия ускоряется процесс его остывания, и др.

То есть, на практике доказано, что польза от изоляции и герметизации полипропиленовых труб огромная. Лучше, конечно, применять самые качественные материалы, среди которых лидирующую позицию занимает вспененный полиэтилен (подробнее: " Как выбрать утеплитель для труб из вспененного полиэтилена – характеристики изоляционного материала "). С его помощью теплоизоляция трубы выполняется довольно быстро, стоит только нажать на баллонный поршень.
