Как одеть фитинг на металлопластиковую трубу. Сборка металлопластикового трубопровода

Как одеть фитинг на металлопластиковую трубу. Сборка металлопластикового трубопровода

Далее приведена монтаж металлопластиковых труб – инструкция:

1. Перед покупкой необходимого количества трубы и фитинга замеряйте необходимое количество трубы и фитинга. Рекомендуем нарисовать прямо на стане, где будет проходить труба, линии прокладки труб. Так замер делать легче и нагляднее. Перенесите план в миниатюре на бумагу и все хорошенько просчитайте. Составьте перечень необходимого фитинга, учтите, что уголки можно сэкономить, пользуясь трубогибом.

После закупки и доставки начинаем работу.

Не пользуйтесь острыми предметами, вскрывая упаковку

1. Аккуратно вскройте бухту с трубой, не повредив саму трубу. Разложите ровно часть трубы, отмеряйте и отрежьте первый отрезок.

Совет: ножницы держите под углом 90 градусов к трубе, чтобы срез был идеально ровным.

Учтите, замер делать нужно с учетом тех сантиметров, которые прячутся в фитинг.

1. Проводится установка металлопластиковых труб очень аккуратно. Гнется труба легко, поэтому укладывать ее на стену проще простого. Для фиксации на стене используйте специальные клипсы, откалиброванные по диаметру. Они бывают одинарные, двойные и т.д. Расстояние между клипсами не должно быть больше 1 метра (для диаметра трубы 16 мм), иначе есть риск провисания. Изгибы фиксируем непосредственно перед поворотом с одной и другой стороны.

Клипса для фиксации трубы

1. Труба просто вставляется в клипсу и защелкивается в ней.

Совет: для изгибов используйте максимально трубогиб. Во-первых, экономия на фитинге, во-вторых, нет риска протечки в этом месте.

1. Отрезаем ножницами необходимый отрезок трубы. Помним, что часть трубы будет спрятана в фитинг. Правило «семь раз отмерь, один отрежь» актуально для металлопластиковой трубы в полной мере. Не забываем держать ножницы к трубе строго 90 градусов.

1. Теперь приступаем к калибровке отверстия. Надеваем гайку и зажимное кольцо и только после этого вставляем калибратор.

1. Теперь аккуратно монтируем трубу и фитинг. Проверяем состояние уплотнительных колец на фитинге и наличие тефлоновой прокладки, которая предотвращает электролиз.

Соединение с фитингом

1. Вставляем трубу в фитинг до конца, не допускаем частичное погружение. Для облегчения можно использовать силикон, но ни в коем случае не нефтепродукты. Подтягиваем руками до упора и затем фиксируем ключами.

Это, собственно, весь процесс монтажа.

В начале монтажа нам потребуется соединение металлопластиковых труб с металлическими, или с вентилем.

Для этого просто берем фитинг для металлопластиковой трубы с резьбой, соединяем резьбовую часть собственно с металлической трубой либо вентилем с помощью пакли или фум-ленты, и затем монтируем трубу в фитинг.

Как соединить металлопластиковую трубу с полипропиленовой. З способа соединить металлопластиковую трубу с полипропиленовой

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подготовить инструменты, и выбрать способ стыковки. Последний параметр зависит от рабочих характеристик среды. Например, для системы отопления целесообразно использовать более дорогие муфтовые соединения со штатными фитингами, а для водопровода подойдут фланцы или компрессионные муфты.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией  монтажа . Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

• разводной ключ;
• газовый ключ;
• пакля (чесаный лен);
• силиконовый герметик;
• монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

муфта стыковочная «Американка»

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

1. Разобрать американку на две части.
2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
5. Соединить две части разъемной детали, используя разводной или газовый ключ.

При использовании этого типа стыковки МП и ПП изделий находящихся в стене, дополнительно нужно обустроить открывающуюся нишу.

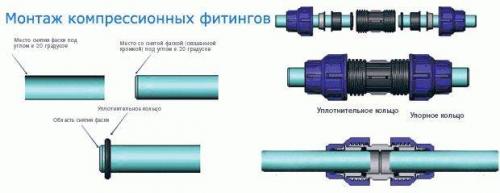

Стыковка компрессионными фитингами

Соединение компрессионным элементом

Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

1. Вставить трубы в отверстия фит-крепежа с двух сторон.
2. Затянуть гайки.

Стыковка фланцами

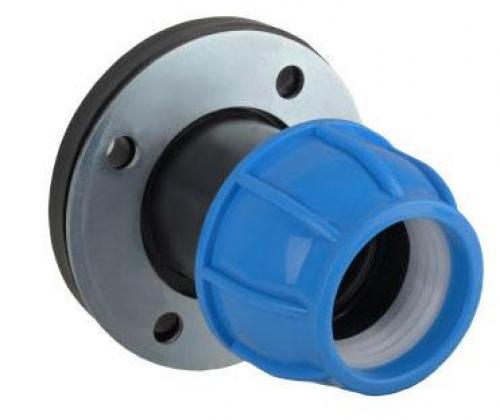

Фланец для соединения полипропиленовой трубы и металлопластиковой

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

1. Фланец накручивается на фитинг с использованием пакли.
2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Основные ошибки при соединении полипропилена с металлопластиком

При стыковке разных материалов не всегда удается сделать все хорошо, особенно это касается таких разнотипных материалов, как полипропилен и металл. Наиболее распространенными ошибками являются:

• Излишние усилия при соединении, в результате чего сужается внутреннее сечение и повышается нагрузка на место стыка;
• неплотное присоединение, что может привести к течи и разрушению других стыковок в результате скачков давления;
• отсутствие герметика, пакли, силикона.

Необходимость соединить МП и ПП трубы может возникнуть в разных ситуациях, например, во время срочного ремонта системы отопления или водопровода. При этом иногда нужно делать это в стесненных условиях. Поэтому стоит заранее разобраться в способах соединения.

Как одеть фитинг на ПНД трубу. Как правильно монтировать ПНД фитинги

Полиэтиленовые трубы все активнее захватывают рынок холодных водопроводов. В числе их главных преимуществ – низкая цена, отсутствие коррозии, долговечность. Однако последнее возможно лишь при правильном соединении ПНД труб фитингами.

Они делятся на три основные категории – компрессионные, сварные и электросварные. Установка ПНД фитингов каждого типа имеет свою последовательность и особенности.

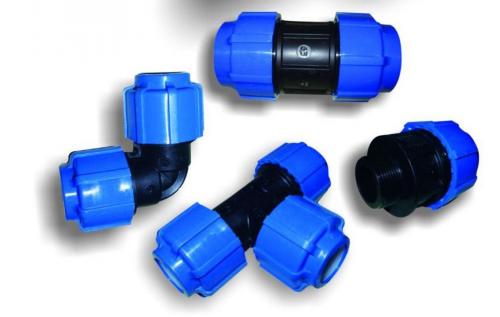

Монтаж компрессионных фитингов для ПНД труб

Это самый простой вариант соединения. Компрессионные фитинги не требуют дорогого оборудования и особых знаний, все может сделать руками обычный человек. Дополнительный плюс – оно разборное, так что компрессионное соединение стало основным способом для труб малого диаметра в жилых домах, организациях и на предприятиях.

Перед соединением полиэтиленовую трубу нужно обрезать специальным труборезом. Элементы компрессионного фитинга надеваются на конец трубы в том же порядке, в каком они разбираются – зажимная гайка, зажимное кольцо (цанга), упорное кольцо, уплотнительное кольцо. Когда все четыре элемента надеты на трубу, она вставляется в корпус фитинга, и гайка закручивается. Соединение готово.

Монтаж фитингов для ПНД труб сваркой

Данный вид соединения требует специального сварочного аппарата, определенной квалификации и опыта. Зато соединение по прочности и долговечности сравнимо с материалом трубы, подсоединив фитинг таким образом, о нем можно забыть на весь срок эксплуатации.

Монтаж сваркой фитинга аналогичен сварке встык двух труб и состоит из следующих этапов:

• Установка трубы и фитинга в центратор. Оба элемента закрепляются четырьмя гайками, дальние стоит затянуть до конца, ближние к стыку гайки закручивают не слишком сильно, чтобы избежать деформации края трубы и фитинга.
• Специальным торцевателем одновременно обрабатывают края трубы и фитинга.
• Между трубой и фитингом помещают нагревательное зеркало, под давлением полиэтилен нагревается до оплавления примерно 1 мм, дальше нагрев идет уже без давления, его время определяется диаметром трубы. По окончанию нагрева зеркало убирается, концы трубы и фитинга необходимо соединить в течение 5-6 секунд.
• Затем дать шву остыть.

Сварка должна осуществляться при температуре окружающего воздуха от – 5° до + 40° С. При необходимости монтажа труб на улице в непогоду используйте специальную сварочную палатку.

Монтаж электросварных фитингов

Аппараты для электромуфтовой сварки значительно дешевле обычных сварочных агрегатов, плюс элементы не надо помещать внутрь аппарата, он подключается проводами. Соединение ПНД труб такими фитингами выполняется в следующей последовательности:

• Труборезом обрезать концы труб.
• Проверить на овальность, она должна быть менее 1,5%. Если больше – вернуть форму деовализатором.
• Механическим или ручным скребком зачистить концы труб (глубина зачистки 0,1-0,2 мм).
• Зачищенные концы труб, а также внутренняя поверхность электросварного фитинга очищаются обезжиривающим средством.
• Трубы вставляются в фитинг до отметок.
• Сканер электромуфтового аппарата считывает штрихкод и запускается автоматическая программа сварки.
• После ее завершения труба должна остыть.

Обратите внимание – процесс остывания трубы как в случае обычной, так и электромуфтовой сварки не менее важен, чем нагрев. Остывание должно быть естественным, ускорять его, используя воду либо обдув холодным воздухом, нельзя.

Как одеть фитинг на пластиковую трубку. Механический метод стыковки без пайки: варианты соединений

Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.

Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.

В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.

Преимущества технологии монтажа без разогрева:

• Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.

Соединения пластиковых труб без пайки с помощью муфт Источник stroy-podskazka.ru

• Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.

Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).

Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

• для монтажа используется минимальный набор инструментов;
• соединение трубопровода можно доверить даже новичку;

Пример смазки, применяемой при монтаже полипропиленовых труб Источник construct.smazka.ru

• в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

• стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
• по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
• для стыковки не требуется наличие специальных навыков.

Важно ! Во время работ следует соблюдать меры безопасности, не проводить работы вблизи открытых источников огня и избегать попадания состава на кожу.

Как одеть фитинг на пластиковую трубу. Соединение фитингами

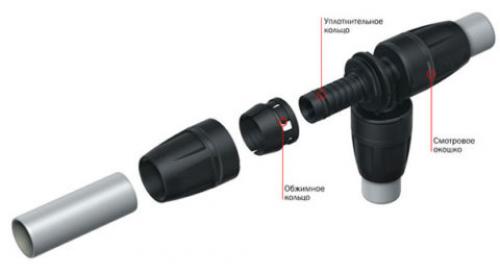

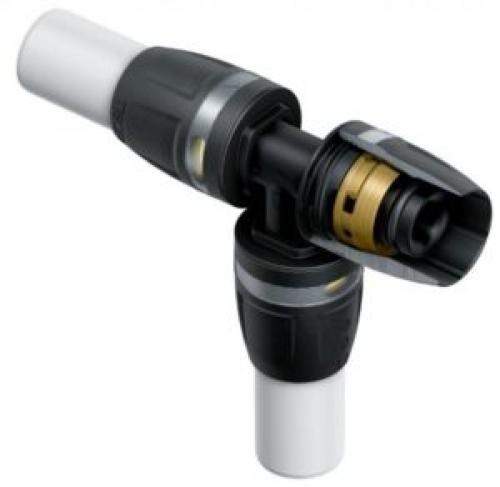

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

Как одеть фитинг на металлопластиковую трубу и не сместить резинку. Технология монтажа обжимных фитингов

Как монтировать обжимные фитинги на металлопластиковой трубе, инструкция и фотографии процесса монтажа…

Всем известная металлопластиковая труба прочно вошла в обиход водопроводчиков и домашних мастеров. Металлопластик широко используется в водопроводах и теплосетях.
Одним из самых известных и распространенных способов соединения металлопластиковой трубы является монтаж при помощи обжимных фитингов.
Эти фитинги еще называют цанговыми, потому что важнейшим элементом для зажима трубы на концевике фитинга является уплотнительное кольцо (сухарь), кольцо обжимает металлопластиковую трубу при помощи гайки, накрученной на корпус фитинга.
Обжимные фитинги пользуются большой популярностью из за простоты монтажа магистрали, и достаточно небольшого и простого перечня инструментов необходимых для монтажа.
Для монтажа фитингов на металлопластиковую трубу понадобятся следующие инструменты и приспособления
1. Ножницы для металлопластиковых труб (если ножниц нет, а объем работ небольшой трубу можно отпилить ножовкой по металлу, а место спила обработать грубой наждачной бумагой или специальной разверткой)
2. Калибратор трубы
3. Гаечные ключи или шведки

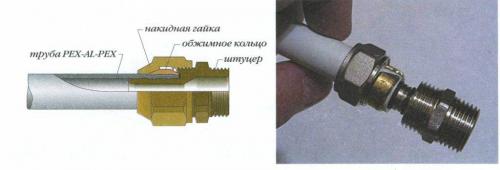

Как устроен обжимной фитинг для металлопластика
Устройство обжимных фитингов у разных производителей примерно одинаково.
Фитинг состоит из корпуса , кольца и гайки.
Корпус фитинга со стороны крепления трубы имеет шток с уплотнительными резиновыми кольцами, в месте примыкания торцевой части трубы и фитинга стоит диэлектрическая прокладка, обеспечивающая отсутствие контакта алюминия трубы с корпусом фитинга.
Как соединять фитинг и металлопластиковую трубу
При помощи специальных ножниц необходимо обрезать трубу нужной длинны, срез трубы должен быть ровным . Если нет ножниц, можно воспользоваться ножовкой по металлу, металлопластиковая труба режется очень легко.
После того как вы обрезали трубу, одеваем гайку на трубу, а место среза очищаем от грата (неровности, заусенцы), необходимо так же выровнить отверстие калибратором, так как после обрезания труба может иметь овальную форму. Для этой цели существует специальный фаскосниматель или развертка, при небольших объемах работ можно использовать наждачную бумагу.
Торец трубы должен быть ровным, не иметь заусениц, иметь внутреннюю фаску благодаря которой при одевании фитинга на трубу обеспечится целостность резиновых уплотнителей фитинга.
После зачистки торца на трубу одеваем металлическое обжимное кольцо.
Перед тем как соединить корпус с трубой, трубу в месте крепления желательно смочить, вода обеспечит более легкую посадку корпуса фитинга и защитит резиновые уплотнители от разрыва и сползания.
Одевая корпус обжимного фитинга на трубу, нужно быть предельно аккуратным и стараться не повредить резиновые уплотнители на штоке.
Фитинг с поврежденными резиновыми кольцами не пригоден и подлежит немедленной замене. Трубу необходимо одеть до упора с некоторым усилием, так как она должна плотно примыкать к торцевой части фитинга.
После чего, сперва руками, а затем при помощи гаечных ключей затягивается гайка на корпусе фитинга, затяжку нужно производить достаточно сильно, но осторожно, чтобы гайка фитинга не лопнула, в момент затяжки может раздаваться характерный скрип металла.
На некачественных фитингах при сильной затяжке возможно выдавливание обжимного кольца наружу из под гайки, если вы это обнаружили, фитинг необходимо заменить.
При монтаже металлопластика с обжимными фитингами, нужно помнить, что монтаж таких соединений в штробах или местах к которым нет доступа, крайне не желателен.
