Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.

Цели

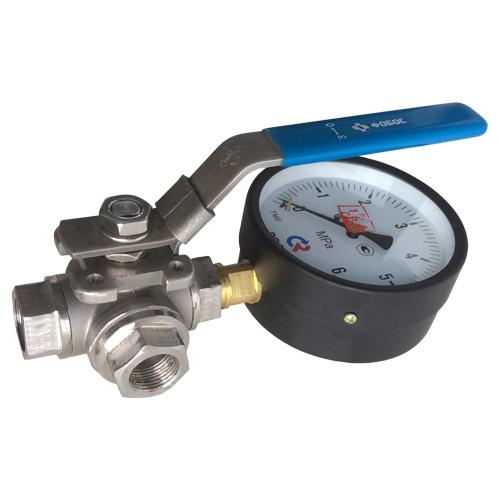

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

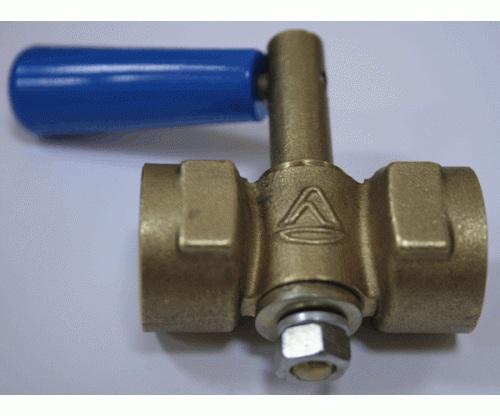

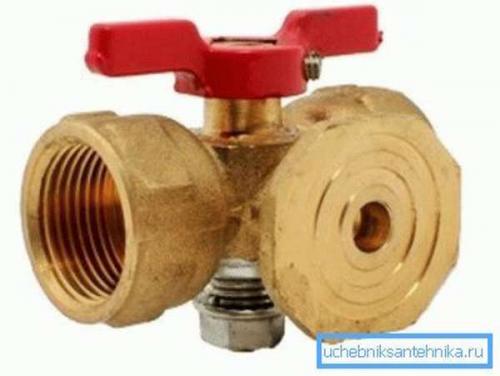

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

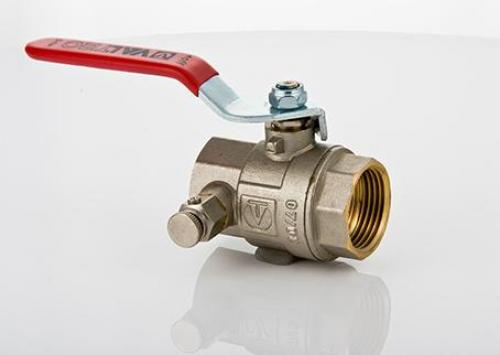

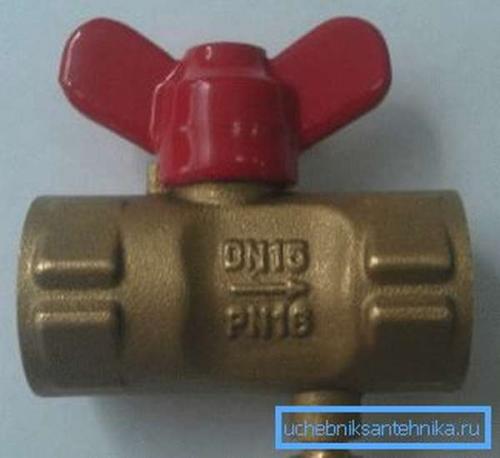

Шаровый с дренажом

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

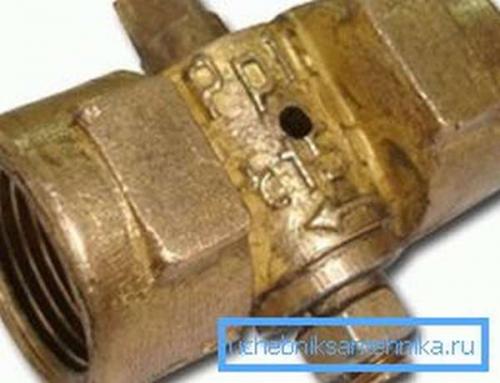

Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

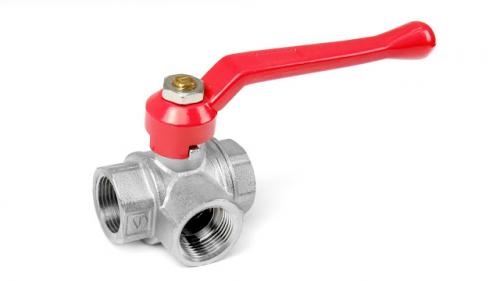

Кран трехходовой для манометра м20х1,5. Кран трехходовой G1/2-М20х1,5

Данное устройство — Кран трехходовой серии AQUA 06254015040   (G1/2-М20х1,5)  — предназначен для использования в качестве запорной арматуры на трубопроводах с неагрессивными средами и устанавливается до манометра или датчика-преобразователя давления.

1. Технические характеристики Крана трехходового серии AQUA 06254015040 (G1/2-М20х1,5)

Условный проход	15 мм
Условное давление (кгс/см2)	40 (4МПа)
Управление	Рукоятка
Траб	от -30 до +200°C
Направление подачи среды	Любое
Рабочая среда	Вода, воздух, гликольные смеси, слабоагрессивные среды
Присоединение к трубопроводу	Резьбовое G1/2(вну) ― М20х1,5(вну)
Тип затвора	шаровой
Минимальная рабочая температура	-30°C
Максимальная рабочая температура	200°C
Максимальное рабочее давление	40 бар
Материал корпуса	латунь
Привод	ручной
Наличие фильтра	нет

Пример полной формы обозначения (ПФО) при заказе: Кран трехходовой Ду=15, Ру до 4МПа, -30+200С, G1/2(вну) ― М20х1,5(вну), ручка, латунь AQUA

Возможные ошибки при оформлении заказа на Кран трехходовой G1/2-М20х1,5

Ввиду относительного многообразия марок и моделей Крана трехходового G1/2-М20х1,5 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:

— некорректное или неправильное название прибора: g12m20x15;— неправильное или некорректное название прибора, отличающиеся от заводского: фитинг, кран запорный, рычажный кран, трёхходовой кран, клапан рычажный, кнопочный кран и т.д.— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: Three-way crane G1 / 2-M20x1.5 и т.д. и т.п..

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Кран трехходовой G1/2-М20х1,5, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название, конструктивное исполнение, модель в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).

Copyright ©  2015-2021 все права защищены, текст зашифрован, ;авт.- УММ; ред.-ФМВ; КЦ-М20/П0. ГК Теплоприбор  — производство и продажа КИПиА: Давление / Дополнительное оборудование (давление) / Монтажно-подводящая арматура / Кран трехходовой G1/2-М20х1,5

Техописание / характеристики, , форма заказа (опросный лист), как заказать и купить Кран трехходовой G1/2-М20х1,5  по цене производителя, наличие на складе или сроки изготовления под заказ, подобрать аналог (замену).Также см.  ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел  Давление

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (Теплоприбор, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

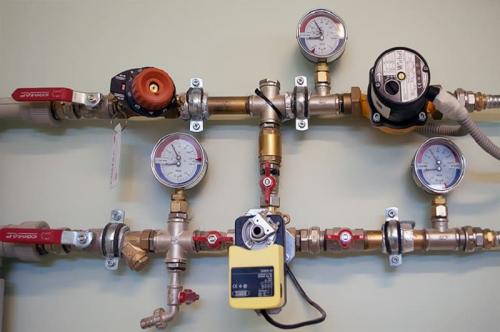

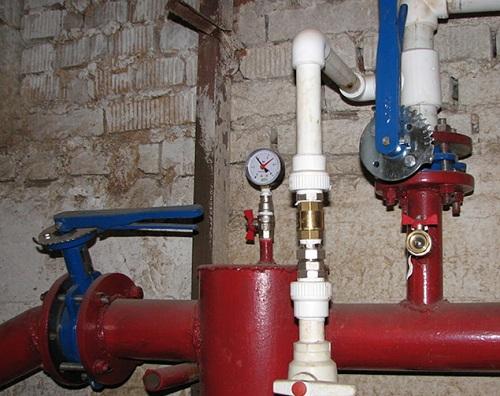

Трехходовой кран для манометра положения. Особенности монтажа

Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.

После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.

При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Перед каждым манометром должен быть установлен трехходовой кран или другое аналогичное устройство для продувки, проверки и отключения манометра. На ручке трехходового крана в виде буквы Т нанесены риски, совпадающие с направлениями каналов в пробке. Поворотом ручки можно поставить кран в следующие (5 положений) положения:

Первое – рабочее положение, прибор соединен с сосудом в котором измеряется давление.

Второе положение – проверка прибора, проверка рабочего манометра постановкой стрелки на нуль, прибор разобщен с сосудом и соединен с наружным воздухом;

Третье положение – продувка соединительной линии, прибор отключен, а подводка к прибору соединяется с наружным воздухом и происходит продувка подводки. (продувка сифонной трубки, источник давления соединен с атмосферой);

Четвертое положение – проверка рабочего прибора контрольным, имеющим одинаковые с проверяемым прибором шкалу, с записью результатов в журнале контрольных проверок. (все отверстия в пробке при этом совпадают с отверстиями в корпусе крана);

Пятое положение – нейтральное положение для накопления воды или конденсации пара в сифонной трубке (отверстия в пробке и корпусе не совпадают). В этом положении можно заменить неисправный манометр. Все переключения следует производить медленно и осторожно.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Увлечёшься девушкой-вырастут хвосты, займёшься учебой-вырастут рога 9520 –| 7536 –или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Источник: https://postroivsesam.info/stati/skolko-polozheniy-u-trehhodovogo-krana-princip-raboty-krana

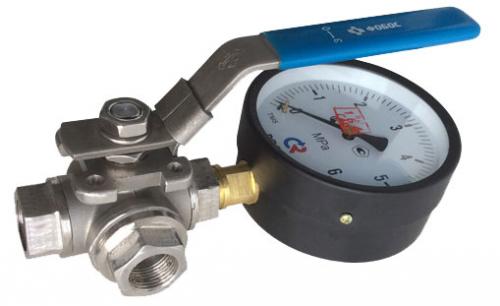

Трехходовой кран для манометра принцип работы. Как работает кран?
